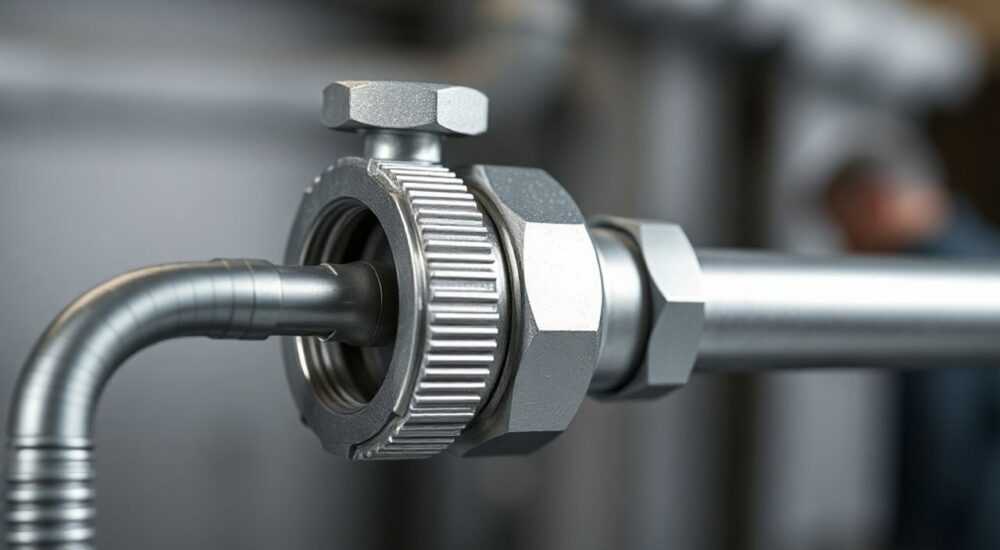

Муфта греющего кабеля в трубу

Муфта греющего кабеля в трубу — это специализированный компонент, обеспечивающий герметичное и безопасное соединение нагревательного кабеля с системой водоснабжения или канализации. Она защищает место подключения от влаги, механических повреждений и коррозии, предотвращая утечки и выход системы из строя. Правильно установленная муфта гарантирует долговечность обогрева трубопровода, особенно в условиях низких температур.

Муфта греющего кабеля необходима для надёжной герметизации стыка между кабелем и трубой. Выбирайте комплектующие по типу трубы, диаметру и условиям эксплуатации — это ключ к эффективной и безопасной работе системы.

Содержание статьи:

Что такое муфта греющего кабеля
Виды муфт для подключения кабеля
По материалу корпуса
По типу соединения
По уровню защиты
Как выбрать правильную муфту
Чек-лист выбора муфты
Монтаж муфты на трубе
Подготовка
Пошаговая инструкция
Типичные ошибки и как их избежать
Ошибка №1: Неправильная последовательность сборки
Ошибка №2: Использование несоответствующих уплотнителей
Ошибка №3: Недостаточная герметизация кабельного ввода
Ошибка №4: Отсутствие тестирования перед закапыванием
Эксплуатация и обслуживание
Экспертное мнение
Вопросы и ответы
Заключение

Что такое муфта греющего кабеля

Муфта греющего кабеля — это переходник, обеспечивающий герметичное соединение нагревательного кабеля с трубой при монтаже системы саморегулирующегося или резистивного обогрева. Её основная функция — защитить электрические контакты от попадания влаги, конденсата и агрессивной среды, что особенно важно при прокладке кабеля в земле, колодцах или на открытом воздухе.

Устройство представляет собой металлический или пластиковый корпус с резиновыми уплотнителями, зажимами и фиксирующими элементами. Внутри размещаются контактные группы, клеммы и термоусадочные втулки. Муфта работает как барьер, не позволяя воде проникнуть к токоведущим частям, что снижает риск короткого замыкания и поражения электрическим током.

Применяется в системах защиты от замерзания водопроводных, канализационных, дренажных и технологических трубопроводов. Без правильно подобранной и установленной муфты даже самый качественный греющий кабель может выйти из строя уже через несколько месяцев.

Полезно знать: Муфта — не просто «заглушка», а полноценный узел безопасности. Её надёжность напрямую влияет на срок службы всей системы обогрева.

Виды муфт для подключения кабеля

Муфты классифицируются по нескольким признакам: материалу, конструкции, способу установки и назначению. Выбор зависит от типа трубы, условий эксплуатации и характеристик кабеля.

По материалу корпуса

Пластиковые муфты — легкие, устойчивые к коррозии, подходят для внутренней прокладки и труб из пластика. Имеют ограниченную механическую прочность.
Металлические (латунные, стальные) — используются при высоких нагрузках, в грунте или на улице. Отличаются прочностью и долговечностью, но требуют антикоррозионной обработки.

По типу соединения

Резьбовые муфты — имеют внутреннюю или наружную резьбу, подходят для металлических и металлопластиковых труб. Устанавливаются с помощью ключей.
Компрессионные — фиксируются обжимным кольцом, создают плотное соединение без сварки. Хороши для быстрого монтажа.
Фланцевые — применяются на крупных трубопроводах, обеспечивают лёгкий доступ для обслуживания.

По уровню защиты

Степень IP	Описание	Где применяется
IP65	Защита от пыли и брызг воды	Внутри помещений, слаботочных участках
IP67	Выдерживает кратковременное погружение	Наружная прокладка, колодцы
IP68	Полная герметизация, длительное погружение	Подземные трассы, дренажные системы

Полезно знать: Для уличного и подземного монтажа выбирайте муфты с IP67 и выше. Это стандарт минимума для надёжной работы в сложных условиях.

Как выбрать правильную муфту

Выбор муфты — не формальность, а техническая задача, требующая учёта нескольких параметров. Ошибка здесь может стоить дороже, чем экономия на комплектующих.

Первое — определите тип трубы: стальная, чугунная, ПНД, ПВХ, металлопластик. Каждый материал требует особого подхода к герметизации. Например, для ПНД труб используются пластиковые компрессионные муфты с резиновыми уплотнителями, а для стальных — резьбовые латунные.

Второе — диаметр трубы и кабеля. Муфта должна точно соответствовать размерам. Слишком большой диаметр приведёт к неплотному прилеганию, слишком маленький — к повреждению изоляции при установке.

Третье — условия эксплуатации. Если система будет работать под землёй, нужна высокая степень защиты (IP68), устойчивость к давлению грунта и химическим веществам. Для внутренних сетей достаточно IP65–67.

Чек-лист выбора муфты

Определите тип трубы и её диаметр.
Уточните тип греющего кабеля (саморегулирующийся, резистивный).
Проверьте требования по степени защиты (IP).
Оцените условия: улица, земля, колодец, помещение.
Убедитесь в наличии сертификатов (ГОСТ, ТР ТС, UL).

«Лучше перестраховаться и взять муфту с запасом по защите, чем потом переделывать весь узел. Особенно если кабель закапывается — доступ к нему будет затруднён.» — Алексей Миронов, инженер по системам обогрева, 12 лет опыта

Монтаж муфты на трубе

Правильная установка — половина успеха. Даже идеальная муфта не спасёт, если монтаж выполнен с нарушениями.

Подготовка

Отключите питание. Подготовьте инструмент: торцевой ключ, отвёртку, нож, мультиметр. Очистите трубу от грязи, ржавчины и старой краски. Обезжирьте поверхность спиртом или растворителем.

Пошаговая инструкция

Разберите муфту: снимите крышку, извлеките уплотнительные кольца и контактную группу.
Наденьте корпус муфты на трубу до установки кабеля — это критически важно, так как собрать узел после нельзя.
Подключите греющий кабель к питающему проводу согласно схеме. Используйте термоусадочные трубки и герметики.
Установите кабель в паз муфты, зафиксируйте зажимами.
Соберите муфту: установите уплотнители, заверните крышку, равномерно затяните болты (если есть).
Проверьте герметичность: подайте воздух под давлением или опустите в воду (если возможно).
Подключите к сети, проверьте сопротивление и работу системы.

Полезно знать: Никогда не начинайте сборку с подключённого кабеля. Если вы забыли надеть корпус до подключения — придётся разрезать кабель и делать новую муфту.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают просчёты, которые ведут к протечкам, замыканиям и авариям.

Ошибка №1: Неправильная последовательность сборки

Часто начинающие пытаются сначала подключить кабель, а потом надеть муфту. Но корпус должен быть одет на трубу до любых электромонтажных работ.

Ошибка №2: Использование несоответствующих уплотнителей

Резина, не предназначенная для низких температур, становится хрупкой и трескается. Используйте только оригинальные комплектующие или аналоги с маркировкой -40°C.

Ошибка №3: Недостаточная герметизация кабельного ввода

Если между кабелем и муфтой остаётся зазор — вода проникнет внутрь. Применяйте термоусадочные муфты с клеевым слоем и герметик для дополнительной фиксации.

Ошибка №4: Отсутствие тестирования перед закапыванием

Закапывать кабель без проверки сопротивления и герметичности — рискованно. Лучше потратить 10 минут сейчас, чем копать через месяц.

Ошибка	Последствия	Решение
Неправильный диаметр муфты	Протечка, окисление контактов	Только точное соответствие размерам
Отсутствие заземления	Риск поражения током	Обязательно подключайте экран кабеля
Использование несертифицированных деталей	Быстрый выход из строя	Покупайте только у проверенных поставщиков

Эксплуатация и обслуживание

Греющий кабель с муфтой — это «скрытый» элемент, но он требует периодического контроля. Особенно важно это для систем, работающих круглогодично.

Рекомендуется проводить диагностику два раза в год: весной и осенью. Проверяйте сопротивление изоляции мегаомметром (норма — более 1 МОм). Также осмотрите видимые части муфты на предмет коррозии, трещин, подтёков.

Если система находится под землёй, используйте контрольные точки — выводы в колодцы или люки. Это позволит быстро получить доступ к узлу без раскопок.

При обнаружении утечки тока или снижения сопротивления необходимо вскрыть муфту, проверить контакты, заменить уплотнители и повторно герметизировать.

Полезно знать: Саморегулирующиеся кабели менее склонны к перегреву, но всё равно требуют защиты автоматами УЗО и терморегуляторами.

Экспертное мнение

«За 15 лет практики я видел десятки случаев, когда выходила из строя вся система из-за одной дешёвой муфты. Люди экономят на комплектующих, но забывают, что стоимость ремонта в 5–10 раз выше. Инвестируйте в качество — и система прослужит 10 лет без проблем.» — Дмитрий Ковалёв, главный инженер ООО «ТермоСтрой», 15 лет в сфере обогрева труб

Он также отмечает важность совместимости: «Не все муфты подходят ко всем кабелям. Например, саморегулирующийся кабель Raychem требует специальной арматуры. Использование универсальных решений часто приводит к отказу системы.»

Вопросы и ответы

Можно ли использовать одну муфту для нескольких кабелей?

Нет, каждая муфта рассчитана на один кабель. Параллельное подключение нескольких кабелей в одной муфте создаёт перегрузку, перегрев и риск возгорания. Используйте распределительные коробки или отдельные муфты.

Как часто нужно менять муфту?

Качественная муфта служит 7–10 лет при правильном монтаже. Замена требуется при механических повреждениях, утечках или при плановой модернизации системы.

Подходит ли пластиковая муфта для стальной трубы?

Только если используется переходной адаптер. Прямое соединение пластика и металла вызывает гальваническую коррозию. Лучше использовать металлические муфты для металлических труб.

Нужно ли утеплять муфту?

Да, особенно если она расположена на улице. Утепление снижает теплопотери и предотвращает образование льда вокруг узла. Используйте скорлупу из пенополиэтилена или минеральной ваты.

Заключение

Муфта греющего кабеля — это не второстепенная деталь, а ключевой элемент надёжности всей системы обогрева трубопроводов. От её качества и правильности монтажа зависят безопасность, долговечность и эффективность работы. Игнорирование требований к выбору и установке может привести к серьёзным последствиям: от протечек до коротких замыканий и поломки оборудования.

Помните: экономия на муфте — ложная экономия. Лучше один раз потратиться на качественные комплектующие и профессиональный монтаж, чем ежегодно ремонтировать систему.

Муфта обеспечивает герметичность и защиту электрических соединений.
Выбирайте по типу трубы, диаметру и степени защиты (минимум IP67).
Следуйте правильной последовательности монтажа — корпус надевается до подключения кабеля.
Проводите регулярную диагностику сопротивления и внешнего состояния.
Используйте только сертифицированные детали и совместимые компоненты.
