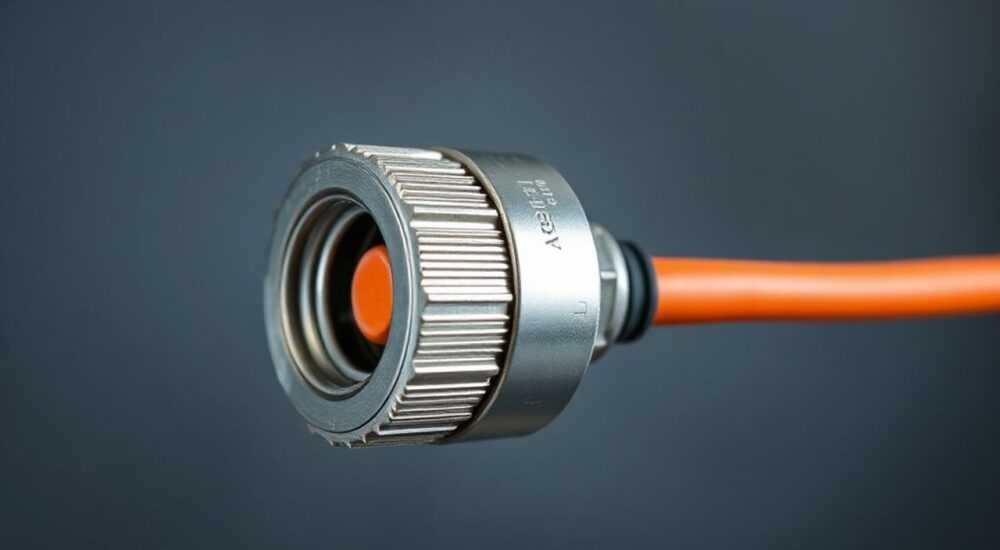

Муфта греющего кабеля

Муфта греющего кабеля — это специализированный герметичный соединитель, предназначенный для надёжного и безопасного монтажа секций нагревательного кабеля в системах обогрева труб, кровли, резервуаров и других объектов. Она обеспечивает электрическую целостность, изоляцию и защиту от влаги, механических повреждений и агрессивной внешней среды. Неправильный выбор или монтаж муфты может привести к короткому замыканию, выходу системы из строя и даже пожару.

Системы саморегулирующегося или резистивного нагревательного кабеля всё чаще применяются в частном и промышленном строительстве. Они защищают водопроводы от замерзания, предотвращают образование наледи на крышах, обеспечивают стабильную температуру в ёмкостях с жидкостями. Однако эффективность таких систем напрямую зависит не только от самого кабеля, но и от качества его соединений. Одним из самых уязвимых мест является место стыка — именно здесь чаще всего происходят утечки тока, окисление контактов и разгерметизация. Муфта греющего кабеля призвана устранить эти риски, обеспечивая прочное, герметичное и электрически надёжное соединение.

Что такое муфта греющего кабеля и зачем она нужна

Муфта — это комплект деталей, предназначенных для соединения двух участков нагревательного кабеля или подключения кабеля к силовому проводу питания. Она не просто скрепляет провода, а создаёт полноценную герметичную и термостойкую конструкцию, способную выдерживать перепады температур, влажность и механические нагрузки.

Основная функция муфты — обеспечение электрической безопасности и долговечности соединения. Без неё контакт между жилами подвергается окислению, попаданию влаги и перегреву. Это особенно критично для систем, установленных в условиях повышенной влажности: под землёй, в дренажных трубах, на открытых участках кровли.

Муфта также играет роль диэлектрика, предотвращая утечку тока на окружающие металлические элементы. В правильно собранной системе весь ток проходит только по жилам кабеля, а изоляция муфты исключает возможность поражения электрическим током при прикосновении.

Типы муфт для греющих кабелей: виды и особенности

Существует несколько типов муфт, различающихся по назначению, конструкции и способу монтажа. Понимание этих различий помогает выбрать правильное решение для конкретной задачи.

• Соединительные муфты — используются для наращивания длины греющего кабеля. Применяются, если стандартной длины секции недостаточно для обогрева всей трубы или желоба.
• Концевые муфты — устанавливаются на конце нагревательного кабеля для герметизации и изоляции токопроводящих жил. Без них система будет небезопасной.
• Переходные муфты — служат для подключения греющего кабеля к силовому проводу (питающему кабелю). Обеспечивают надёжный электрический контакт и защиту от влаги.

По технологии исполнения муфты делятся на:

• Термоусадочные — наиболее распространённый тип. При нагреве специальной горелкой или феном материал усаживается, плотно облегая соединение. Внутри часто имеется клеевой слой, который расплавляется и заполняет все микрощели, создавая водонепроницаемый барьер.
• Механические (компрессионные) — используются реже, особенно в бытовых системах. Состоят из нескольких деталей, затягиваемых гайками. Требуют точной подгонки, но могут быть удобны в труднодоступных местах.
• Комплектные наборы — включают все необходимые элементы: термоусадочные трубки, изоляционные колпачки, контактные наконечники, клей. Такие наборы снижают риск ошибки при монтаже.

Как выбрать муфту: ключевые критерии подбора

Выбор муфты зависит от типа кабеля, условий эксплуатации и требований к надёжности. Ошибки на этом этапе могут свести на нет все усилия по монтажу системы.

Первое, на что стоит обратить внимание — соответствие муфты типу греющего кабеля. Саморегулирующиеся и резистивные кабели имеют разную конструкцию, и универсальных муфт не существует. Например, для саморегулирующегося кабеля важно не повредить матрицу при разделке, а для резистивного — точно соединить токопроводящие жилы.

Второй важный параметр — степень защиты (IP). Для наружного монтажа требуется минимум IP68 — полная защита от пыли и длительного погружения в воду. Муфты с низким классом защиты быстро выйдут из строя в условиях осадков или высокой влажности.

Третий фактор — температурный диапазон. Муфта должна выдерживать как минимальные, так и максимальные температуры, возникающие в процессе работы. Некоторые термоусадочные материалы теряют эластичность при -40 °C, что делает их непригодными для регионов Крайнего Севера.

Также учитывайте:

• Диаметр кабеля — муфта должна соответствовать сечению. Слишком большая трубка не обеспечит плотного прилегания, слишком маленькая — не наденется.
• Наличие клеевого слоя — обязательное условие для наружного применения. Без него невозможно достичь полной герметизации.
• Сложность монтажа — если вы планируете самостоятельную установку, выбирайте комплектные наборы с подробной инструкцией.

Пошаговая инструкция по монтажу муфты

Правильный монтаж — залог долгой службы соединения. Даже самая дорогая муфта не спасёт от протечки, если технология нарушена.

1. Отключите питание. Перед началом работ убедитесь, что кабель обесточен. Это базовое правило электробезопасности.
2. Подготовьте инструменты: стриппер для кабеля, термофен или газовую горелку, изолента (временная), ножницы, перчатки.
3. Разделайте кабель согласно инструкции производителя. У саморегулирующегося кабеля аккуратно снимите внешнюю оболочку, экранирующую оплётку и внутреннюю изоляцию, оставив токопроводящие шины нетронутыми.
4. Наденьте внешние термоусадочные трубки до начала соединения. Если забыть этот шаг — придётся начинать заново.
5. Соедините жилы с помощью контактной гильзы или клеммы. Убедитесь в надёжности контакта — плохое соединение вызывает перегрев.
6. Установите внутреннюю изоляцию — термоусадочную трубку меньшего диаметра. Нагрейте равномерно, избегая перегрева.
7. Заземлите экран, если он есть. Экранирующая оплётка должна быть подключена к заземляющему проводу.
8. Наденьте и нагрейте основную термоусадочную трубку с клеевым слоем. Нагревайте медленно, вращая кабель, чтобы клей равномерно распределился.
9. Проверьте герметичность — соединение должно быть гладким, без пузырей, трещин и зазоров.
10. Выполните тестовое включение после полного остывания. Контролируйте температуру в месте соединения первые 30 минут.

Распространённые ошибки при установке и как их избежать

Даже опытные монтажники допускают ошибки, которые приводят к преждевременному выходу системы из строя. Знание типичных проблем позволяет их избежать.

Одна из самых частых ошибок — неправильная разделка кабеля. Слишком глубокий надрез повреждает токопроводящие шины, особенно в саморегулирующихся моделях. Это вызывает локальный перегрев и разрушение матрицы. Используйте специальный стриппер или очень осторожно работайте ножом.

Вторая ошибка — пропуск этапа установки термотрубок до соединения жил. Многие начинающие монтажники сначала соединяют провода, а потом пытаются надеть трубку — но это невозможно. Всегда надевайте все элементы заранее.

Третья ошибка — неравномерный прогрев термоусадки. Перегрев в одной точке приводит к истончению материала, а недогрев — к неплотному прилеганию. Используйте равномерное движение фена и вращайте кабель.

Таблица типичных ошибок и последствий

Обслуживание и диагностика: когда менять муфту

Греющий кабель и его соединения требуют периодического осмотра, особенно перед началом отопительного сезона. Профилактика обходится дешевле, чем восстановление всей системы.

Рекомендуется проводить визуальный осмотр раз в год. Обращайте внимание на цвет термоусадки — потемнение, растрескивание, вздутие указывают на перегрев. Также проверяйте целостность изоляции и наличие следов коррозии на экране.

Для диагностики можно использовать мультиметр. Измерьте сопротивление изоляции между жилами и экраном — оно должно быть не менее 1 МОм. Пониженное значение говорит о влаге внутри соединения.

Если муфта была смонтирована более 5 лет назад, особенно в агрессивных условиях, рассмотрите её замену как профилактическую меру. Современные муфты с улучшенными полимерами служат дольше и надёжнее.

Экспертное мнение

Интервью с Сергеем Романовым, ведущим инженером компании «ТермоКабель», 18 лет опыта в проектировании систем обогрева

— Сергей, какие тенденции вы наблюдаете в развитии муфт для греющих кабелей?

«За последние 5 лет произошёл серьёзный прорыв в материалах. Появились термоусадочные трубки с памятью формы — они автоматически принимают нужную форму при нагреве. Также активно развиваются самоклеящиеся муфты, не требующие термоусадки. Но пока лидером остаётся классическая термоусадка с клеевым слоем — она проверена временем.»

— Какие новинки стоит отметить?

«Компании начали выпускать муфты с индикаторами герметичности. Например, специальный слой меняет цвет при попадании влаги. Это позволяет сразу выявить проблему без разборки. Также интересны решения с RFID-метками — встроенный чип хранит данные о дате монтажа, типе кабеля и монтажнике.»

— Что бы вы посоветовали домашним мастерам?

«Не экономьте на муфтах. Цена качественной муфты — 3–5% от стоимости всей системы, но она решает 70% проблем с отказами. Используйте комплектные наборы, следуйте инструкции и не торопитесь. Хороший монтаж — это медленно и аккуратно.»

Вопросы и ответы

Заключение

Муфта греющего кабеля — не просто аксессуар, а критически важный элемент всей системы обогрева. От её качества и правильного монтажа зависит безопасность, надёжность и срок службы всей инсталляции. Игнорирование этого компонента приводит к частым авариям, особенно в зимний период, когда система работает под нагрузкой.

• Используйте только специализированные муфты, подходящие по типу кабеля и условиям эксплуатации.
• Отдавайте предпочтение термоусадочным решениям с клеевым слоем и высокой степенью защиты (IP68).
• Строго соблюдайте технологию монтажа — каждый шаг важен.
• Регулярно проводите диагностику соединений, особенно перед отопительным сезоном.
• При сомнениях — обращайтесь к профессионалам. Стоимость ошибки намного выше, чем цена вызова специалиста.
