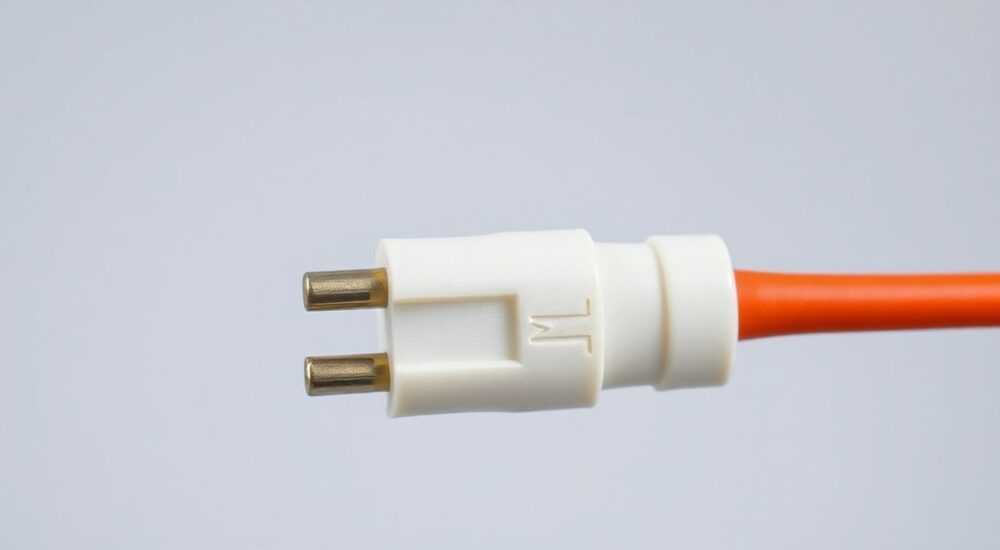

Муфта соединительная и концевая для монтажа саморегулирующего греющего кабеля

Соединительные и концевые муфты — ключевые элементы при монтаже саморегулирующего греющего кабеля, обеспечивающие герметичность, безопасность и долговечность системы обогрева. Неправильный выбор или монтаж муфт может привести к выходу системы из строя, короткому замыку или даже пожару. Чтобы избежать этих рисков, важно понимать типы муфт, правила их установки и совместимость с конкретным кабелем.

Типы муфт для саморегулирующего кабеля: соединительные и концевые

При монтаже систем саморегулирующего нагревательного кабеля используются два основных типа муфт — соединительные и концевые. Каждая выполняет свою функцию, но обе критически важны для целостности электрической цепи и защиты от внешних воздействий.

Соединительная муфта применяется для наращивания длины кабеля или подключения его к питающему проводу. Она обеспечивает герметичное и электрически прочное соединение, выдерживая нагрузку до 300 В и температуры до +85 °C. Современные муфты изготавливаются из термоусадочных материалов с клеевым слоем, который расплавляется при нагреве и создает водонепроницаемое уплотнение.

Концевая муфта устанавливается на свободном конце нагревательного кабеля. Её задача — заизолировать токопроводящую жилу и предотвратить попадание влаги внутрь кабеля. Без неё система становится уязвимой к коррозии и пробоям. Концевая муфта не менее важна, чем соединительная: её отсутствие или неправильная установка — частая причина отказа всей системы.

Оба типа муфт должны быть совместимы с материалом оболочки кабеля и условиями эксплуатации — например, для трубопроводов в агрессивной среде требуются муфты с повышенной химической стойкостью. Использование универсальных комплектов допустимо только при наличии сертификата совместимости.

Как выбрать правильную муфту: критерии подбора

Выбор муфты зависит от нескольких факторов: типа кабеля, условий эксплуатации, диаметра провода и требований к герметичности. Ошибки на этом этапе могут свести на нет все усилия по монтажу.

Первый критерий — соответствие модели кабеля. Производители, такие как Raychem, Nexans, Heat Trace и Ensto, предлагают фирменные комплекты муфт, разработанные специально для своих кабелей. Например, для кабеля Raychem SRX требуется муфта серии QOSR. Использование сторонних аналогов может привести к недостаточной адгезии и последующему проникновению влаги.

Второй фактор — диапазон рабочих температур. Если кабель используется для обогрева труб с высокой температурой (например, паропроводы), муфта должна выдерживать до +135 °C. В таких случаях применяют муфты с фторполимерной оболочкой (FEP) или керамическими вставками.

Третий параметр — степень защиты IP. Для наружной прокладки, особенно в условиях высокой влажности или загрязнения, рекомендуется использовать муфты с классом не ниже IP68. Это гарантирует защиту от пыли и длительное погружение в воду.

Четвёртый аспект — способ монтажа. Существуют термоусадочные, компрессионные и литьевые муфты. Термоусадочные — самые распространённые. Они просты в установке и не требуют специального оборудования, кроме промышленного фена. Компрессионные муфты применяются редко — в основном для крупных кабелей в промышленных системах.

Пошаговая инструкция по монтажу муфт

Правильная установка муфт — залог долгой и безопасной работы системы обогрева. Ниже приведена универсальная инструкция, применимая к большинству термоусадочных комплектов.

1. Подготовка инструментов: промышленный фен, стриппер для снятия изоляции, ножницы, изолента (временная), перчатки. Убедитесь, что фен достиг рабочей температуры (обычно 120–140 °C).
2. Отключение питания: перед началом работ отключите питание кабеля и проверьте отсутствие напряжения тестером. Это обязательное правило безопасности.
3. Подготовка кабеля: очистите участок кабеля от грязи и влаги. Обрежьте конец ровно, чтобы избежать повреждения внутренних слоёв.
4. Снятие изоляции: аккуратно снимите внешнюю оболочку на длину, указанную в инструкции (обычно 30–50 мм). Не повредите экранирующую оплётку и полупроводниковый слой.
5. Монтаж концевой муфты: наденьте муфту на конец кабеля, убедитесь, что клеевой слой направлен внутрь. Прогрейте равномерно по всей длине до полного усадки и вытекания клея по краям.
6. Монтаж соединительной муфты: при подключении к питающему проводу зачистите жилы, соедините их методом опрессовки или пайки, затем закройте муфтой. Усадка должна быть равномерной, без складок.

Особое внимание уделите экранированию. Экран кабеля должен быть надёжно подключён к заземляющему проводнику через контактную пластину в муфте. Это обеспечивает электробезопасность и предотвращает накопление статического заряда.

Для сложных условий — например, при монтаже в грунт — дополнительно герметизируйте место установки муфты с помощью мастичной ленты или защитного кожуха. Это создаёт дополнительный барьер от влаги и механических повреждений.

Распространённые ошибки при установке и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают надёжность системы. Ниже — наиболее частые проблемы и способы их устранения.

• Использование бытового фена вместо промышленного: температуры недостаточно для равномерной усадки. Результат — непроклеенные участки и просачивание влаги. Решение: всегда используйте термофен с регулировкой температуры и мощностью не менее 1,5 кВт.
• Недостаточная зачистка кабеля: остатки оболочки или грязи мешают адгезии. Решение: тщательно очищайте поверхность спиртом или специальным очистителем перед установкой муфты.
• Установка муфты на повреждённый кабель: микротрещины в оболочке становятся точкой проникновения влаги. Решение: перед монтажом проверяйте целостность кабеля визуально и мегаомметром.
• Нарушение последовательности операций: например, прогрев муфты до полного соединения жил. Решение: строго следуйте инструкции производителя шаг за шагом.
• Отсутствие заземления экрана: создаёт риск поражения током и помех в работе системы. Решение: подключайте экран к заземляющему контуру через медную шину в муфте.

Ещё одна ошибка — использование муфт от одного производителя на кабеле другого бренда без подтверждения совместимости. Даже небольшая разница в диаметре или составе оболочки может привести к плохой адгезии. Всегда запрашивайте у поставщика данные о совместимости.

Экспертное мнение: практика в реальных условиях

Анна Петрова, ведущий инженер проектного отдела «ТермоСтройСистемы», делится опытом:

Она также отмечает, что новые технологии, такие как муфты с индикатором усадки (термохромные метки), значительно упрощают контроль качества. При достижении нужной температуры метка меняет цвет — это визуальный сигнал о завершённости процесса.

Вопросы и ответы

Заключение

Муфты — не просто аксессуары, а неотъемлемые элементы системы обогрева, от которых зависит безопасность и срок службы всего контура. Их правильный выбор и монтаж требуют внимания к деталям, соблюдения технологий и использования качественных материалов.

• Используйте только совместимые и оригинальные муфты.
• Соблюдайте технологию монтажа и применяйте правильные инструменты.
• Проверяйте герметичность и сопротивление изоляции после установки.
• Не экономьте на комплектующих — это ложная экономия.
• Фиксируйте каждый этап монтажа для последующего контроля.
