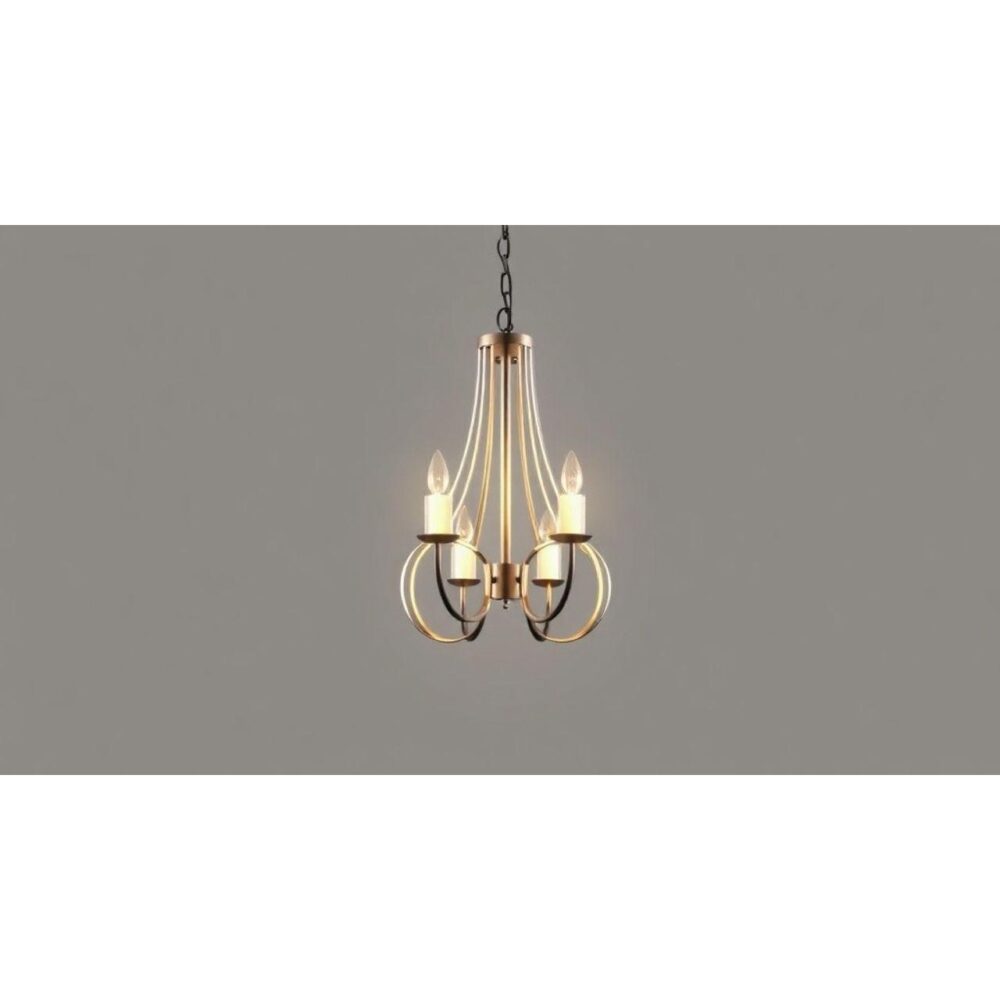

На люстре 3 провода как подключить

Подключение люстры с тремя проводами — задача, с которой сталкиваются многие при ремонте или замене осветительного прибора. Основная сложность возникает из-за несоответствия количества проводов на потолке и в светильнике, а также из-за непонимания принципов распределения фазы, нуля и заземления. Неправильное подключение может привести к короткому замыканию, выходу устройства из строя или даже поражению электрическим током.

Типы люстр и их проводка: почему три провода?

Современные люстры всё чаще оснащаются несколькими режимами освещения: основной, дополнительный и комбинированный. Для реализации таких функций производители используют две или более группы ламп. В случае трёх проводов на люстре речь идёт, как правило, о модели с двумя группами освещения и общим нулём.

Первые два провода — это фазные линии, идущие к разным группам ламп. Третий — общий нулевой провод, который соединяется напрямую с нулевой шиной. Такая конфигурация позволяет управлять яркостью с помощью двухклавишного выключателя: первая клавиша включает одну половину ламп, вторая — другую, а обе вместе — полную подсветку.

Некоторые люстры дополнительно имеют провод заземления. Однако если он есть, то общее количество проводов будет четыре. Если же проводов именно три — значит, заземление либо отсутствует, либо уже подключено внутри корпуса (что редко).

Как определить назначение каждого провода на люстре

Чтобы правильно подключить люстру, нужно точно знать, за что отвечает каждый провод. Чаще всего используется цветовая маркировка:

• Коричневый, красный или чёрный — фаза (L). Идёт к одной из групп ламп.
• Синий — ноль (N). Общий для всех ламп.
• Жёлто-зелёный — заземление (PE). Но если его нет, третий провод может быть вторым фазным.

Если цвета не соответствуют стандарту (например, белый и серый), используйте мультиметр или индикаторную отвёртку. Прозвоните цепь: при замыкании контактов на одной группе ламп сопротивление будет ниже — это поможет идентифицировать фазные провода.

Провода на потолке: что означают цвета и сколько их должно быть?

На потолке может быть два, три или четыре провода. От этого зависит, как вы подключите люстру. В типовой квартире советской или современной постройки обычно встречаются такие варианты:

• Два провода — фаза и ноль. Подходит для одноклавишного выключателя.
• Три провода — две фазы (от двухклавишного выключателя) и ноль. Самый распространённый случай для люстр с регулировкой яркости.
• Четыре провода — две фазы, ноль и заземление. Полная безопасная схема.

Определить назначение потолочных проводов можно по цвету и с помощью индикатора. При включённом автомате и выключателе поочерёдно нажимайте клавиши — загорится тот провод, который является фазой. Ноль никогда не «бьётся» током, а заземление вообще не должно быть под напряжением.

Соответствие потолочных и люстровых проводов

При подключении важно соблюдать соответствие:

1. Общий нулевой провод на люстре (синий) соединяется с нулевым на потолке.
2. Фазные провода люстры (коричневый, красный) подключаются к фазным проводам с потолка, идущим от выключателя.
3. Если есть заземление — оно подключается отдельно к жёлто-зелёному проводу на корпусе люстры.

Если на потолке только два провода, а на люстре три (две фазы + ноль), значит, вы сможете использовать только один режим освещения. В этом случае объедините два фазных провода люстры в один контакт — тогда вся люстра будет включаться одновременно.

Пошаговое подключение люстры с тремя проводами

Правильный монтаж — залог безопасности и долгой работы светильника. Ниже приведён универсальный алгоритм, подходящий для большинства случаев.

1. Отключите питание. Выключите автомат в щитке и убедитесь, что на проводах нет напряжения. Проверьте индикаторной отвёрткой.
2. Снимите старую люстру. Аккуратно демонтируйте, запомнив расположение проводов. Сфотографируйте соединения на телефон.
3. Определите назначение проводов на потолке. Используйте тестер или включите автомат временно, чтобы найти фазу(ы).
4. Подготовьте провода люстры. Зачистите концы на 1–1,5 см. Если есть заземление — найдите клемму на корпусе.
5. Соедините провода. Используйте клеммные колодки WAGO или винтовые зажимы. Никогда не скручивайте провода «народным способом» без изоляции.
6. Подключите:
   • Синий (ноль) люстры → к синему (нулю) на потолке.
   • Коричневый (L1) → к одной фазе с потолка.
   • Красный (L2) → ко второй фазе (если есть).
7. Закрепите люстру на крюке или планке. Убедитесь, что она надёжно зафиксирована.
8. Включите питание и протестируйте. Поочерёдно включайте клавиши выключателя — должны загораться разные группы ламп.

Распространённые ошибки и как их избежать

Даже опытные домашние мастера допускают ошибки при подключении люстр. Вот самые частые из них:

• Не отключили автомат. Работа под напряжением — главная причина травм. Всегда выключайте питание и проверяйте!
• Перепутали фазу и ноль. Это может привести к тому, что люстра будет «фонить» при выключении или лампы быстро перегорят.
• Соединили фазы между собой. Если объединить два фазных провода с потолка, произойдёт короткое замыкание при включении выключателя.
• Игнорирование заземления. Даже если корпус пластиковый, металлические части должны быть заземлены. Это спасёт при пробое изоляции.
• Плохой контакт в скрутках. Со временем они ослабевают, начинают искрить и греться. Используйте клеммы.

Что делать, если на потолке только два провода?

Если у вас одноклавишный выключатель, а люстра рассчитана на два режима, просто объедините два фазных провода люстры в один контакт. Для этого используйте клеммную колодку. В результате вся люстра будет включаться одной кнопкой.

Экспертное мнение

Мы пообщались с Сергеем Волковым, сертифицированным электриком и преподавателем курсов по электромонтажу в Москве.

Он также отметил важность использования УЗО (устройства защитного отключения) в современных электросетях. «Даже если вы уверены в своих силах, УЗО спасёт вас при малейшей утечке тока. Это обязательный элемент безопасности в любой квартире.»

Вопросы и ответы

Заключение

Подключение люстры с тремя проводами — задача технически простая, но требующая внимания к деталям. Главное — правильно идентифицировать назначение каждого провода, соблюдать порядок подключения и не пренебрегать мерами безопасности. Цветовая маркировка помогает, но не должна быть единственным ориентиром. Всегда проверяйте наличие напряжения и используйте качественные соединители.

• Три провода на люстре — это, как правило, две фазы и один ноль для управления яркостью.
• Всегда отключайте питание перед началом работ и проверяйте отсутствие напряжения.
• Используйте клеммные колодки вместо скруток — это безопаснее и надёжнее.
• При несовпадении количества проводов адаптируйте схему: объединяйте фазы или изолируйте лишние.
• Заземление необходимо для металлических люстр — это требование правил электробезопасности.
