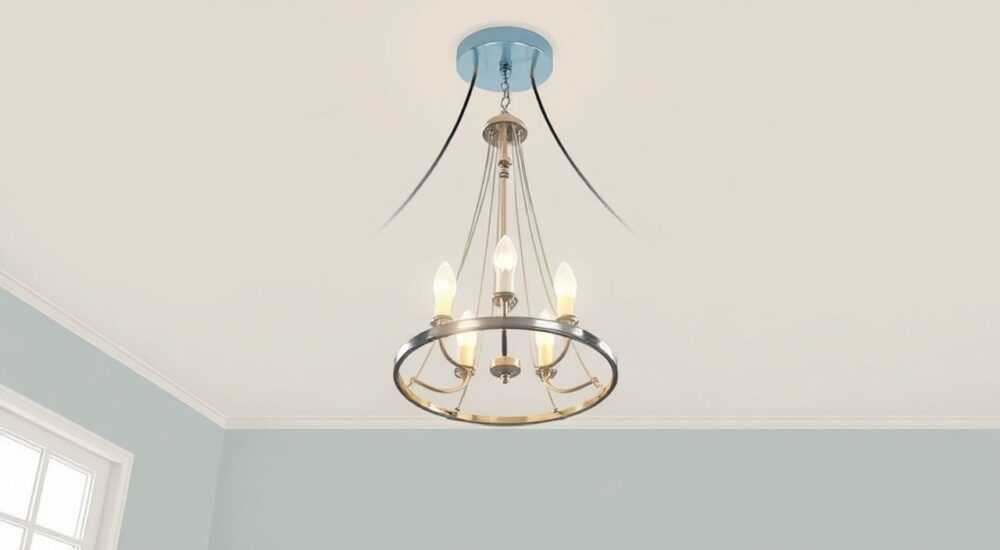

На люстре 4 провода на потолке 3 как подключить

На люстре 4 провода, а на потолке — только 3. Такая ситуация часто возникает при замене старой люстры на новую, особенно если речь идет о современных моделях с несколькими режимами освещения. Основная сложность заключается в правильном распределении фазных, нулевых и заземляющих проводников, чтобы обеспечить безопасную и корректную работу светильника. Главное — не спешить, а разобраться пошагово: определить назначение каждого провода, проверить маркировку, соблюсти правила электробезопасности.

Когда вы сталкиваетесь с подключением люстры, важно понимать, что количество проводов напрямую связано с типом управления светом и конструкцией самого светильника. Современные люстры с несколькими рожками или светодиодными секциями часто имеют отдельные цепи для разных режимов: основной свет, подсветка, энергосбережение. Это требует более гибкой электропроводки. Однако в типовой квартире до сих пор распространены двух- или трёхпроводные системы: фаза, ноль и заземление. Расхождение между этими данными вызывает вопросы: куда девать лишний провод? Можно ли всё соединить вместе? Как не повредить светильник или электросеть?

Принципы подключения люстр: как устроена электрическая схема

Любое подключение светильника начинается с понимания базовых принципов электропитания. В стандартной городской квартире к потолку подведено три провода: фаза (L), ноль (N) и защитное заземление (PE). Эти три жилы обеспечивают безопасную работу любого электрооборудования, включая люстры. Фаза передаёт напряжение, ноль замыкает цепь, а заземление защищает от пробоя тока на корпус.

Современные люстры, особенно модели с пультом ДУ или несколькими режимами яркости, могут иметь четыре и более проводов. Обычно это:

• Два фазных провода (L1 и L2) — для независимого управления двумя группами ламп;
• Один общий нулевой провод (N);
• Провод заземления (PE).

Такая конфигурация позволяет использовать двухклавишный выключатель: одна клавиша включает первую группу ламп, вторая — вторую или все сразу. Однако если на потолке только три провода, значит, в распределительной коробке установлен одноклавишный или двухклавишный выключатель без разделения фаз на две линии.

Важно помнить: нулевой и заземляющий провода никогда не переключаются выключателем. Выключатель всегда разрывает фазу. Это правило безопасности, прописанное в ПУЭ (Правилах устройства электроустановок). Нарушение этого принципа может привести к поражению током даже при выключенном свете.

Как определить назначение проводов на люстре и потолке

Перед любым подключением необходимо точно установить, какой провод за что отвечает. Ошибочная интерпретация цветов может привести к короткому замыканию или выходу светильника из строя.

Начнём с маркировки по цветам. Согласно ГОСТ Р 50462–2009:

• Фаза (L) — коричневый, чёрный или серый;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Однако в старых домах цветовая маркировка может не соответствовать нормам. Например, фаза может быть белой, а ноль — красным. Поэтому полагаться только на цвет нельзя.

Шаги по идентификации проводов

1. Отключите питание на щитке и убедитесь, что напряжение снято с помощью индикаторной отвёртки или мультиметра.
2. Осмотрите провода на потолке. Обычно они выходят из одной колодки. Запомните их расположение и цвета.
3. Используя мультиметр в режиме прозвонки или измерения напряжения, найдите фазу: включите автомат и аккуратно проверьте каждый провод. Тот, на котором появится ~220 В — фаза.
4. Проверьте, есть ли заземление: жёлто-зелёный провод должен быть подключён к металлической части коробки или шине заземления.
5. На люстре: синий — ноль, жёлто-зелёный — заземление, остальные — фазные (часто коричневые или чёрные).

Если на люстре четыре провода без чёткой маркировки, внимательно изучите инструкцию. Часто производители указывают схему подключения прямо на бирке или в паспорте изделия.

Схема подключения: 4 провода на люстре, 3 на потолке

Теперь перейдём к самому важному — практическому подключению. Сценарий: на люстре 4 провода (две фазы, ноль, земля), на потолке — 3 (фаза, ноль, земля). Цель — запустить люстру в работу, объединив фазные провода.

Пошаговая инструкция

1. Отключите электропитание на вводном автомате. Убедитесь, что напряжение снято.
2. Разделите провода на потолке и на люстре по цветам и назначению.
3. Нулевой провод (синий) с люстры соедините с синим на потолке. Используйте клеммную колодку WAGO или винтовую колодку.
4. Заземляющий провод (жёлто-зелёный) подключите аналогично.
5. Два фазных провода с люстры (например, коричневый и чёрный) соедините между собой и подключите к единственной фазе на потолке (обычно коричневый или чёрный).
6. Аккуратно уложите соединения в монтажную коробку, закройте декоративным стаканом.
7. Включите питание и проверьте работу люстры.

После такого подключения все лампы люстры будут включаться одновременно — как при использовании одноклавишного выключателя. Это компромисс, но безопасный и рабочий.

Альтернатива: использование блока питания или диммера

Для светодиодных люстр с 4 проводами (например, RGB + питание) ситуация отличается. Здесь:

• Красный — R (красный канал);
• Зелёный — G;
• Синий — B;
• Белый или чёрный — питание (V+).

Такие люстры не подключаются напрямую к сети 220 В. Им нужен контроллер и блок питания 12/24 В. В этом случае на потолке должно быть 2 провода (фаза и ноль), которые подают питание на блок. Все 4 провода люстры идут уже от контроллера.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают критические ошибки при подключении люстр. Разберём самые частые.

Ошибка 1: Подключение двух фаз к разным потолочным проводам без проверки

Иногда люди видят два фазных провода на потолке и думают, что это L1 и L2. Но на самом деле один может быть фазой, а другой — просто перемычкой. Соединение с разными источниками создаёт межфазное напряжение внутри люстры.

Ошибка 2: Игнорирование заземления

Многие отключают или изолируют жёлто-зелёный провод, считая его «лишним». Это опасно, особенно для металлических люстр. При пробое изоляции корпус может оказаться под напряжением.

Ошибка 3: Использование скруток вместо клемм

Скрутка медного и алюминиевого провода приводит к окислению и перегреву. Всегда используйте сертифицированные клеммы WAGO, Fischer или Legrand.

Ошибка 4: Перепутаны фаза и ноль

Если случайно подключить фазу к нулевому контакту люстры, свет будет работать, но выключатель будет разрывать ноль — это нарушение ПУЭ и риск поражения током при замене лампы.

Экспертное мнение

По словам эксперта, около 30% обращений в сервисные центры связаны с неправильным монтажом. Особенно страдают импортные люстры с тонкой электроникой. «Люди думают, что „подключил и работает“ — это одно и то же. Но долговечность зависит от качества монтажа», — добавляет он.

Рекомендация: если схема подключения кажется сложной, не стесняйтесь вызвать специалиста. Стоимость услуги — 1500–3000 рублей, тогда как замена платы управления в люстре может стоить 5000 и выше.

Вопросы и ответы

Заключение

Подключение люстры с четырьмя проводами к трёхпроводной системе — задача решаемая, но требующая внимания к деталям. Ключевой момент — правильная идентификация проводов и соблюдение правил электробезопасности. Объединение двух фазных проводов люстры в один — стандартная практика при использовании одноклавишного выключателя.

• Определите назначение всех проводов с помощью мультиметра, а не только по цвету.
• Объедините фазные провода люстры, если на потолке только одна фаза.
• Не игнорируйте заземление — это критически важно для безопасности.
• Используйте клеммные колодки вместо скруток.
• Для RGB-люстр обязательно применяйте блок питания и контроллер.
