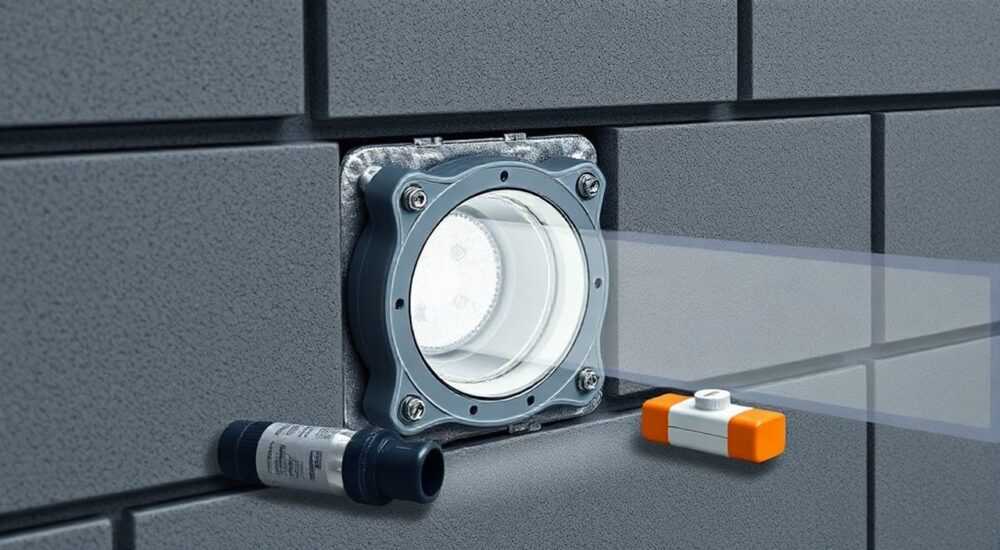

Набор для прохода сквозь теплоизоляцию

Проход инженерных коммуникаций через теплоизоляцию — одна из ключевых задач при строительстве и утеплении зданий. Негерметичные отверстия, оставленные для труб, кабелей или вентиляции, становятся мостиками холода, снижают энергоэффективность и провоцируют конденсат. Решение — использование специализированных наборов для герметизации проходок, которые обеспечивают надежную, долговечную и паронепроницаемую изоляцию.

Что такое набор для прохода сквозь теплоизоляцию

Набор для прохода сквозь теплоизоляцию — это готовое решение для герметичной прокладки труб, кабелей, вентканалов и других элементов через слой утеплителя в кровле, стене или перекрытии. Такие системы разработаны с учётом требований энергоэффективности, пожарной безопасности и защиты от атмосферных воздействий.
Комплект обычно включает гибкий эластомерный переходник, адгезионный фланец, самоклеящуюся ленту, крепёж и инструкцию. Материалы устойчивы к УФ-излучению, перепадам температур и механическим нагрузкам. Современные наборы совместимы с минеральной ватой, пенополистиролом, ППУ и другими видами утеплителей.
Использование таких решений исключает необходимость «кустарной» герметизации с помощью пены, пакли или самодельных кожухов. Это не только повышает качество монтажа, но и гарантирует соответствие нормам СП 50.13330.2012 и требованиям энергосертификации.

Зачем нужен набор: термические мостики и последствия

Каждая точка проникновения коммуникаций через утеплитель — потенциальный термический мостик. Даже небольшое отверстие может снизить общее термическое сопротивление стены на 5–15%. В холодное время года здесь образуется конденсат, что ведёт к сырости, плесени и разрушению конструкций.
Отсутствие качественной герметизации также способствует утечке тёплого воздуха. По данным НИИ строительной физики, до 20% тепла из дома может уходить через плохо заделанные проходки. Это увеличивает расходы на отопление и снижает комфорт.
Кроме того, открытые каналы — вход для насекомых, пыли и влаги. Особенно актуально это для кровли и фасадов с вентзазором. Грызуны могут использовать такие проходы для проникновения внутрь чердака или технических помещений.

Виды наборов для прохода: сравнение и применение

На рынке представлены несколько типов наборов, каждый из которых предназначен для определённых условий эксплуатации. Выбор зависит от типа коммуникации, материала ограждающей конструкции и климатической зоны.

Мембранные проходки (проходки-манжеты)

Это гибкие переходники из EPDM-резины или термопластичного эластомера (TPE) с самоклеящимся фланцем. Подходят для труб диаметром 16–110 мм. Устанавливаются на плоских и скатных кровлях, в стенах и перекрытиях.
Преимущества: высокая эластичность, устойчивость к УФ, простота монтажа. Недостаток — ограниченный диапазон диаметров. Требуют ровной поверхности для приклеивания.

Фланцевые системы с регулируемым хомутом

Более универсальные решения, где герметизация обеспечивается за счёт обжимного хомута и резиновой манжеты. Диаметр трубы можно компенсировать в пределах 20–150 мм. Часто используются для вентиляции, дымоходов, канализационных стояков.
Такие наборы подходят для сложных условий: вибрации, перепадов температур, агрессивной среды. Могут быть изготовлены из нержавеющей стали или полипропилена.

Кабельные проходки

Специализированные наборы для электрокабелей. Представляют собой самоклеящиеся заглушки с эластичной вставкой, пропускающей один или несколько кабелей. Обеспечивают пыле- и влагозащиту, а также пожарную безопасность.
Используются в щитовых, распределительных шкафах, при вводе кабеля в дом. Некоторые модели имеют степень защиты IP68.

Комбинированные модульные системы

Решения для нескольких труб или кабелей, проходящих группой. Например, блоки с несколькими отверстиями в единой мембране. Применяются в технических этажах, при устройстве инженерных узлов.

Как правильно выбрать набор: ключевые параметры

Выбор зависит от нескольких факторов. Ошибка в подборе приведёт к протечкам, потерям тепла или быстрому выходу из строя.
Первый критерий — диаметр трубы или кабеля. Набор должен плотно обхватывать коммуникацию. Зазор больше 2 мм недопустим — он станет источником конденсата. Лучше выбирать системы с возможностью регулировки (например, хомутовые).
Второй — материал основания. На бетон, дерево, металл и мягкие кровли требуется разный тип адгезии. Самоклеящиеся фланцы работают на сухих, очищенных поверхностях. Для пористых оснований — предпочтительны механические крепления.
Третий — климатические условия. В регионах с сильными морозами нужны морозостойкие материалы (до -50 °C). Для южных районов важна устойчивость к УФ и перегреву.
Четвёртый — пожарная безопасность. В жилых и общественных зданиях используются негорючие или самозатухающие материалы. Проверяйте класс пожарной опасности (КМО, КПО).

Шаги выбора:

1. Определите тип и диаметр коммуникации.
2. Уточните тип ограждающей конструкции (кровля, стена, перекрытие).
3. Проверьте климатическую зону и температурный режим.
4. Оцените необходимую степень защиты (влага, пыль, огонь).
5. Выберите бренд с гарантией и сертификатами соответствия.

Монтаж по шагам: как установить набор без ошибок

Правильный монтаж — залог долговечности. Даже самый дорогой набор не спасёт, если его неправильно установить.

Подготовка

Убедитесь, что отверстие точно соответствует размеру трубы. Не используйте пену для фиксации — она со временем даёт усадку и трескается. Поверхность вокруг отверстия должна быть чистой, сухой и обезжиренной.

Установка мембранной проходки

1. Наденьте манжету на трубу, совместив центральное отверстие.
2. Разгладьте фланец от центра к краям, удаляя пузыри воздуха.
3. При необходимости закрепите дополнительными дюбелями-зонтиками.
4. Проверьте герметичность визуально и при помощи тепловизора (по возможности).

Монтаж фланцевой системы

1. Наденьте манжету на трубу, затем установите на основание.
2. Затяните хомут равномерно, избегая перекоса.
3. Обработайте стык паронепроницаемой лентой.
4. Убедитесь, что нет люфта и вибрации.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают типичные просчёты. Вот самые частые:

• Использование монтажной пены вместо проходки. Пена не обеспечивает паробарьера и со временем разрушается. Решение — всегда применять сертифицированные наборы.
• Неправильный диаметр. Установка набора «внатяг» или с зазором. Следствие — деформация или протечка. Решение — точно измеряйте трубу и выбирайте ближайший размер.
• Монтаж на грязную или влажную поверхность. Клей не сцепится, фланец отслоится. Решение — тщательная подготовка основания.
• Отсутствие контроля герметичности. Многие считают, что «и так сойдёт». Решение — проводите тестирование (мыльный раствор, тепловизор, визуальный осмотр).
• Игнорирование вентиляции вокруг трубы. Особенно важно для дымоходов. Перегрев может повредить мембрану. Решение — соблюдайте зазоры, указанные в инструкции.

Пример из практики

В одном из проектов в Карелии после зимы была обнаружена плесень вокруг вентканала. Причиной стало использование самодельной резиновой заглушки без пароизоляции. После замены на сертифицированный мембранный набор проблема исчезла.

Экспертное мнение

Качественная герметизация проходок — не прихоть, а обязательное требование современного строительства. Энергоэффективность здания оценивается комплексно, и любые утечки снижают её показатели. В условиях роста цен на энергоносители экономия на утеплении оборачивается многократными затратами в будущем.
При выборе решения обращайте внимание на наличие испытаний: водонепроницаемость, морозостойкость, сопротивление ветровой нагрузке. Лучшие системы проходят тесты по европейским стандартам EN 13859 и DIN 4108.
Также важно, чтобы набор был частью единой мембранной системы. Например, если используется диффузионная мембрана Tyvek, то и проходка должна быть совместимой. Это гарантирует целостность всего паро- и ветрозащитного контура.

Вопросы и ответы

Заключение

Герметизация проходов через теплоизоляцию — не второстепенная деталь, а важнейший элемент энергоэффективного здания. Использование специализированных наборов позволяет исключить термические мостики, предотвратить конденсат и продлить срок службы конструкций.
Современные решения просты в монтаже, долговечны и сертифицированы. Главное — правильно подобрать тип набора, соблюсти технологию установки и не пренебрегать подготовкой поверхности.

• Используйте только сертифицированные наборы, а не самодельные решения.
• Подбирайте комплект по диаметру трубы, типу основания и климату.
• Тщательно готовьте поверхность перед монтажом.
• Проверяйте герметичность после установки.
• Выбирайте системы, совместимые с вашей паро- и ветрозащитой.
