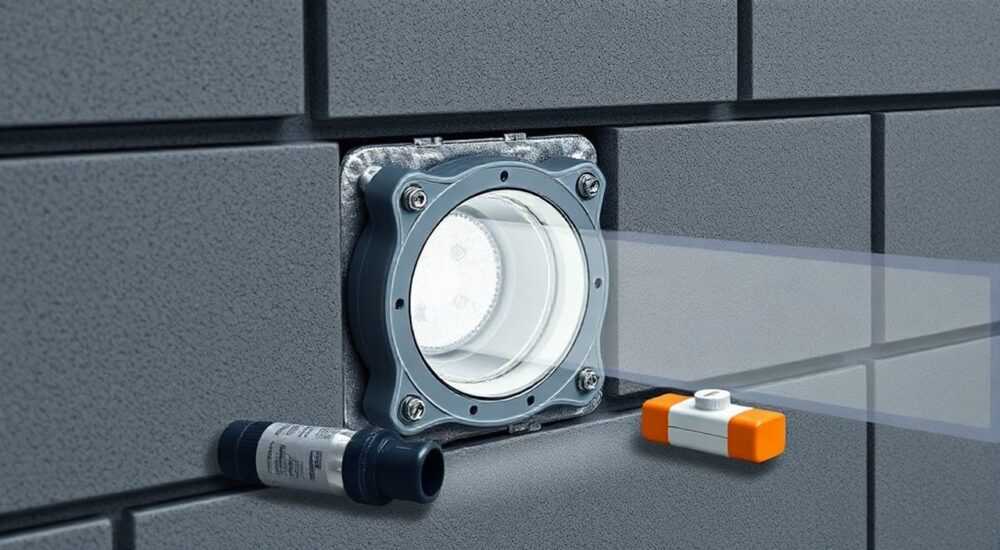

Набор прохода через теплоизоляцию

Комплект прохода через теплоизоляцию — это специализированный элемент, обеспечивающий герметичность и сохранение целостности изоляционного слоя при пересечении им инженерных коммуникаций: трубопроводов, кабелей, вентиляционных каналов. Его правильный подбор и монтаж предотвращают теплопотери, образование конденсата, коррозию и сокращают эксплуатационные расходы. Главное — использовать сертифицированные решения, соответствующие типу изоляции и условиям эксплуатации.

Что такое набор прохода через теплоизоляцию и зачем он нужен

При строительстве зданий, особенно с высокими требованиями к энергоэффективности, каждый элемент ограждающих конструкций должен минимизировать теплопотери. Теплоизоляция стен, кровли, фундаментов и инженерных систем играет ключевую роль, но её целостность нарушается в местах прохождения коммуникаций. Именно здесь возникают «мостики холода» — участки с пониженным сопротивлением теплопередаче.

Набор прохода через теплоизоляцию — это готовое решение, предназначенное для герметичного и надёжного пересечения изолированных конструкций трубами, кабелями, шинопроводами и другими элементами. Он не просто заполняет отверстие, а обеспечивает механическую защиту, гидро- и пароизоляцию, а также сохраняет термическое сопротивление изоляционного слоя. Такие комплекты применяются в жилых, промышленных и административных зданиях, а также в системах центрального отопления, холодоснабжения и вентиляции.

Использование проходных узлов особенно важно в условиях переменных температур и повышенной влажности. Без них возможны скопление конденсата, разрушение изоляции, коррозия металлических элементов и даже рост плесени. Это снижает эффективность системы, увеличивает расходы на отопление и требует дорогостоящего ремонта.

Типы теплоизоляции и совместимость с проходными узлами

Не все проходные комплекты универсальны. Их выбор зависит от типа используемой теплоизоляции. Разные материалы имеют свои особенности: жёсткость, паропроницаемость, термостойкость, реакция на контакт с химикатами. Несоответствие может привести к деформации, растрескиванию или потере адгезии.

Наиболее распространённые виды изоляции, через которые требуется организовать проход:

• Минеральная вата (каменная и стекловата) — эластичный, негорючий материал, часто используется в вентилируемых фасадах и кровлях. Требует аккуратного монтажа, чтобы не повредить волокнистую структуру.
• Пенополиуретан (ППУ) — напыляемый или жёсткий плитный утеплитель с высокими теплоизоляционными свойствами. Хорошо сцепляется с поверхностями, но чувствителен к УФ-излучению и механическим повреждениям.
• ЭППС (экструдированный пенополистирол) — прочный, влагостойкий материал, применяется в фундаментах, полах и цоколях. Имеет гладкую поверхность, что усложняет адгезию.
• Пеноизол и другие пористые утеплители — менее распространены, но используются в каркасном домостроении. Отличаются высокой паропроницаемостью.

Для каждого типа требуется свой подход. Например, при работе с минеральной ватой часто используют гибкие манжеты с уплотнительными кольцами, которые плотно обжимают изоляцию. Для ЭППС и ППУ применяют рамки с клеевым слоем или механическим креплением. В случае напыляемых утеплителей возможно использование временных форм, после чего проходной узел устанавливается уже в готовую изоляцию.

Конструкция и компоненты типового комплекта

Современные наборы прохода представляют собой модульные системы, включающие несколько элементов, обеспечивающих комплексную защиту. Конкретный состав зависит от назначения, но базовая структура остаётся схожей.

Основные компоненты:

• Переходная рамка или муфта — центральный элемент, который устанавливается в толще изоляции. Может быть жёсткой (металлической или пластиковой) или гибкой (резиновой, силиконовой).
• Уплотнительные кольца или манжеты — обеспечивают герметичность между рамкой и коммуникацией. Часто выполнены из EPDM-резины, устойчивой к УФ, перепадам температур и старению.
• Крепёжные элементы — саморезы, дюбели, хомуты — фиксируют узел к основанию или изоляции.
• Герметики и пены — используются для заполнения зазоров. Важно применять термостойкие составы, не разрушающие изоляцию.
• Защитные колпаки или экраны — внешние элементы, предохраняющие от атмосферных осадков, пыли и механических повреждений.

Процесс монтажа включает несколько этапов: подготовка отверстия, установка рамки, фиксация, герметизация стыков и подключение коммуникаций. Качественный комплект позволяет выполнить все операции быстро и без специальных инструментов.

Пример монтажа прохода для трубы в кровле

1. Определите место прохода и вырежьте отверстие в изоляции диаметром, соответствующим рамке.
2. Установите рамку, совместив её с гидроизоляционным ковром (если есть).
3. Зафиксируйте рамку к обрешётке или несущей конструкции.
4. Наденьте уплотнительную манжету на трубу и вставьте трубу в рамку.
5. Обработайте стыки термостойким герметиком.
6. Установите внешний колпак и проверьте герметичность.

Классификация по типу коммуникаций: трубы, кабели, воздуховоды

Проходные узлы различаются не только по типу изоляции, но и по назначению. Конструкция должна соответствовать форме, размеру и режиму работы коммуникации.

Проходы для трубопроводов

Наиболее распространённый тип. Применяется в системах отопления, водоснабжения, канализации. Особое внимание — термическому расширению труб. При нагревании металл или пластик удлиняется, поэтому узел должен допускать небольшое смещение без потери герметичности.

Решения:

• Гибкие манжеты с компенсацией линейного расширения.
• Скользящие муфты с направляющими.
• Узлы с двойным уплотнением для высоких давлений.

Проходы для электрокабелей

Требуют дополнительной защиты от влаги, пыли и огня. Особенно актуально в промышленных помещениях, подвалах, наружных трассах. Некоторые комплекты имеют степень защиты IP68 и устойчивы к воздействию масел и химикатов.

Особенности:

• Многоканальные уплотнители для групп кабелей.
• Огнестойкие материалы (например, силикон с добавлением минеральных наполнителей).
• Возможность регулировки диаметра прохода.

Проходы для воздуховодов

Используются в системах вентиляции и кондиционирования. Должны сохранять герметичность при вибрации и перепадах давления. Часто включают демпфирующие прокладки.

Требования:

• Воздухонепроницаемость (класс B или выше по EN 17192).
• Шумопоглощение.
• Сопротивление коррозии (особенно в влажных помещениях).

Материалы для проходных узлов: от силикона до нержавеющей стали

Выбор материала напрямую влияет на долговечность, герметичность и стоимость решения. На рынке представлены как бюджетные, так и премиальные варианты.

Пластик (ПВХ, полипропилен, полиэтилен)

Лёгкие, недорогие, устойчивые к коррозии. Подходят для внутренних работ и умеренных температур (до +70 °C). Не рекомендуются для наружных условий из-за старения под УФ.

Силикон и EPDM-резина

Гибкие, эластичные материалы, отлично работающие при перепадах температур (от –50 °C до +200 °C). Обеспечивают высокую герметичность, устойчивы к старению. Используются в уплотнителях, манжетах, переходниках.

Нержавеющая сталь

Прочный, долговечный, негорючий материал. Применяется в промышленных объектах, на объектах с повышенными требованиями к безопасности. Выдерживает высокие нагрузки, коррозию и температуры. Минус — высокая стоимость и вес.

Алюминий

Лёгкий, устойчивый к коррозии, но менее прочный, чем сталь. Часто используется в вентиляционных узлах и для кабельных проходов.

Распространённые ошибки монтажа и как их избежать

Даже качественный комплект не спасёт от проблем, если его неправильно установить. Ошибки на этапе монтажа — главная причина протечек, теплопотерь и аварий.

Ошибка 1: Неправильный размер отверстия

Если отверстие слишком большое — невозможно добиться герметичности. Слишком маленькое — повреждает изоляцию и мешает установке. Решение: всегда используйте шаблон или замеряйте с запасом 2–5 мм.

Ошибка 2: Отсутствие герметизации стыков

Полагаться только на уплотнительное кольцо — рискованно. Зазоры между рамкой и изоляцией нужно заполнять термостойкой пеной или герметиком.

Ошибка 3: Игнорирование термического расширения

Жёсткая фиксация трубы в узле может привести к деформации при нагреве. Решение: используйте компенсаторы или гибкие вставки.

Ошибка 4: Несовместимость материалов

Некоторые герметики разрушают пенополиуретан или ЭППС. Всегда проверяйте совместимость в технической документации.

Ошибка 5: Отсутствие противопожарной защиты

В многоэтажках проходы через перекрытия должны быть огнестойкими. Применение обычных уплотнителей нарушает пожарную безопасность.

Нормативы и требования ГОСТ, СНиП, ТР ТС

Проходные узлы подлежат строгому регулированию. Их соответствие стандартам — обязательное условие для сдачи объекта в эксплуатацию.

Ключевые документы:

• ГОСТ 32603-2014 — «Здания и сооружения. Методы испытаний на воздухо- и водонепроницаемость». Определяет требования к герметичности.
• СП 50.13330.2012 — «Тепловая защита зданий». Устанавливает допустимые значения сопротивления теплопередаче, включая места проходов.
• ТР ТС 039/2016 — «Безопасность низковольтного оборудования». Актуально для кабельных проходов.
• ГОСТ Р 53316-2009 — «Кабельные изделия. Испытания на огнестойкость». Требуется для противопожарных узлов.

Кроме того, производители проходных систем проводят сертификационные испытания по европейским стандартам: EN 1366 (огнестойкость), EN 12237 (воздуховоды), DIN 4102 (горючесть). Наличие таких документов — показатель качества и надёжности.

Выбор комплекта: практические рекомендации

Как не ошибиться при покупке? Вот пошаговый алгоритм:

1. Определите тип коммуникации — труба, кабель, воздуховод. Это задаёт базовые требования.
2. Уточните условия эксплуатации — наружная/внутренняя установка, температурный режим, влажность, вибрация.
3. Измерьте диаметр коммуникации и толщину изоляции — ключевые параметры для подбора.
4. Проверьте требования по пожарной безопасности — особенно для вертикальных шахт и общественных зданий.
5. Выберите материал — силикон или сталь для наружных работ, пластик — для внутренних.
6. Убедитесь в наличии сертификатов — ГОСТ, СП, пожарный сертификат.
7. Отдайте предпочтение известным брендам — Roxtec, Hilti, Penoplex, ТехноНИКОЛЬ, Элтех.

Не экономьте на качестве. Стоимость проходного узла — менее 1% от стоимости системы, но его отказ может привести к потерям в десятки раз больше.

Экспертное мнение

Вопросы и ответы

Заключение

Набор прохода через теплоизоляцию — не просто деталь, а важный элемент энергоэффективного здания. Он предотвращает теплопотери, защищает от влаги, конденсата и коррозии, а также обеспечивает пожарную безопасность. Игнорирование этого элемента может свести на нет все усилия по утеплению.

Правильный выбор и монтаж проходного узла зависят от множества факторов: типа коммуникации, условий эксплуатации, материала изоляции и нормативных требований. Лучше использовать готовые сертифицированные комплекты от проверенных производителей, чем полагаться на самодельные решения.

• Проходные узлы предотвращают мостики холода и теплопотери.
• Выбор зависит от типа коммуникации, изоляции и условий эксплуатации.
• Используйте сертифицированные комплекты — они соответствуют ГОСТ и СНиП.
• Монтаж должен учитывать термическое расширение и герметизацию стыков.
• Инвестиции в качественный узел окупаются экономией на отоплении и ремонте.
