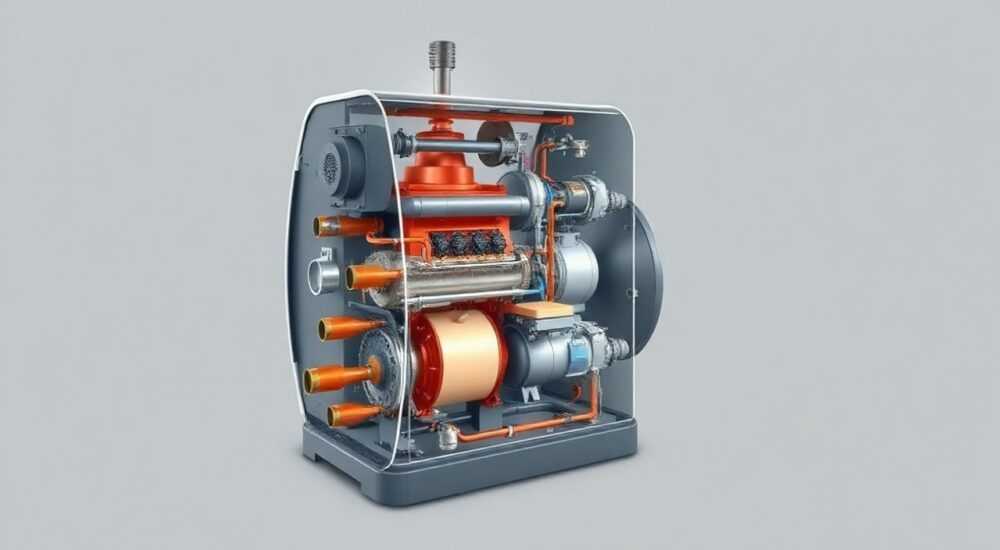

Напольный газовый котел в разрезе

Напольные газовые котлы — это надёжное и проверенное временем решение для отопления частных домов, дач и производственных помещений. Они отличаются высокой мощностью, долговечностью и относительной простотой в обслуживании. В отличие от настенных аналогов, напольные модели способны обогревать большие площади и часто используются там, где требуется стабильная и непрерывная работа системы отопления. Конструкция таких котлов позволяет глубоко изучить их устройство, принцип работы и особенности монтажа.

Устройство напольного газового котла: что внутри?

Напольный газовый котел — это сложный теплотехнический агрегат, состоящий из нескольких ключевых узлов. Его конструкция спроектирована так, чтобы обеспечивать эффективную передачу тепла от сгорания газа к теплоносителю (обычно воде), циркулирующему по системе отопления. Главные компоненты включают горелку, теплообменник, дымоход, автоматику безопасности и расширительный бак (в некоторых моделях).

Горелка — сердце котла. Она отвечает за сжигание газа и формирование пламени. В напольных моделях чаще всего используются атмосферные горелки, которые работают без принудительной подачи воздуха. Это делает их менее шумными и более надёжными, хотя и немного менее эффективными по сравнению с наддувными аналогами.

Теплообменник — это массивная камера, в которой происходит нагрев воды. В напольных котлах он может быть чугунным или стальным. Чугунные теплообменники тяжелее, но дольше сохраняют тепло и устойчивы к термоциклированию. Стальные — легче и дешевле, но чувствительнее к перепадам температур.

Дымоход выводит продукты сгорания наружу. Устройство дымоотвода критически важно для безопасности: любые нарушения герметичности могут привести к утечке угарного газа. Современные котлы оснащаются датчиками тяги, которые блокируют работу при недостаточном отводе дыма.

Автоматика включает термостаты, датчики давления, газ-контроль и систему розжига. Даже в самых простых моделях присутствует защита от перегрева и замерзания.

Основные узлы в разрезе

Если представить котел в разрезе, можно увидеть следующую последовательность:

• Верхняя часть — дымоходный патрубок и датчик тяги;
• Центр — камера сгорания с теплообменником;
• Нижняя часть — горелка и система подачи газа;
• Сбоку — патрубки подключения контуров отопления и ГВС (при наличии);
• На передней панели — манометр, термометр, краны подпитки и сброса.

Принцип работы: как нагревается теплоноситель?

Работа напольного газового котла основана на классическом принципе сжигания топлива и передачи тепла через стенки теплообменника. Когда пользователь включает отопление, автоматика открывает клапан подачи газа. Газ поступает в горелку, где происходит его воспламенение — в старых моделях вручную, в новых — автоматически.

Пламя нагревает стенки теплообменника, внутри которого циркулирует вода. Нагретый теплоноситель становится легче и поднимается вверх по системе, вытесняя остывшую воду обратно в котёл. Этот процесс называется естественной циркуляцией. В современных системах используется циркуляционный насос, который ускоряет движение воды и повышает КПД.

Когда вода достигает заданной температуры, датчик температуры подаёт сигнал на автоматику, и горелка отключается. При охлаждении ниже порога — процесс повторяется. Такой цикл обеспечивает стабильную температуру в доме.

Цикл работы в деталях

1. Подача газа: открытие электромагнитного клапана после команды от термостата.
2. Розжиг: пьезоэлемент или электронная система создают искру.
3. Нагрев: пламя передаёт тепло через стенки теплообменника воде.
4. Циркуляция: вода движется по трубам, отдавая тепло радиаторам.
5. Охлаждение: остывшая вода возвращается в котёл для повторного нагрева.
6. Отключение: при достижении температуры — горелка гаснет, ждёт следующего цикла.

Типы напольных газовых котлов: чугунные vs стальные

Выбор между чугунным и стальным котлом — один из главных при покупке. Оба типа имеют свои преимущества и ограничения, и выбор зависит от условий эксплуатации, бюджета и требований к надёжности.

Чугунные котлы — эталон долговечности. Их срок службы достигает 30–40 лет. Чугун медленно нагревается, но также долго остывает, что обеспечивает мягкую работу системы. Он устойчив к коррозии и термическим ударам, особенно если в системе используется антифриз. Однако чугун хрупкий: при резком охлаждении (например, при подаче холодной воды в перегретый котёл) возможна трещина.

Стальные котлы легче и дешевле. Они быстро реагируют на изменения температуры, что удобно при использовании комнатных термостатов. Но сталь подвержена коррозии, особенно при частых включениях/выключениях. Чтобы продлить срок службы, важно использовать качественный теплоноситель и избегать «холодного пуска».

Как выбрать подходящий котел: ключевые параметры

Выбор напольного газового котла начинается с расчёта тепловой нагрузки. На каждый 10 м² хорошо утеплённого дома требуется около 1 кВт мощности. Для дома площадью 150 м² понадобится котёл мощностью не менее 15 кВт. Если дом плохо утеплён или находится в холодном регионе — добавляют запас 15–20%.

Тип топлива — ещё один важный фактор. Большинство котлов работают на природном газе (метан), но есть модели, адаптированные под сжиженный газ (пропан-бутан). Переход с одного вида на другой требует замены форсунок и настройки горелки.

Тип камеры сгорания — атмосферная (открытая) или закрытая. Атмосферные проще и дешевле, но требуют хорошей вентиляции. Закрытые (турбированные) безопаснее, так как дым удаляется принудительно, а воздух для горения забирается с улицы.

Функциональность: одноконтурные котлы греют только отопление, двухконтурные — дополнительно обеспечивают ГВС. Однако для больших домов двухконтурные напольные котлы встречаются редко — лучше использовать бойлер косвенного нагрева.

Чек-лист перед покупкой

• Рассчитана ли мощность с учётом климата и утепления?
• Доступен ли природный газ или нужен баллонный?
• Есть ли место для установки (минимум 1 м² свободного пространства)?
• Обеспечена ли вентиляция и дымоход?
• Планируется ли подключение бойлера или тёплого пола?
• Есть ли гарантия и сервис в вашем регионе?

Монтаж и подключение: важные этапы и требования

Установка напольного газового котла — задача, требующая профессионального подхода. Самостоятельная сборка возможна, но только при наличии разрешения и проекта. Любые ошибки могут привести к аварии, поэтому лучше доверить монтаж лицензированной компании.

Первое — подготовка помещения. Котельная должна быть отдельным помещением или выделенной зоной с объёмом не менее 7,5 м³. Стены — негорючие, пол — бетонный или с металлическим листом под котлом. Обязательна вентиляция: приток 8 см² на 1 кВт мощности, вытяжка — отдельный канал.

Дымоход должен быть вертикальным, без лишних колен. Минимальная высота — 4 метра. Используются стальные или керамические трубы с термоизоляцией. Горизонтальные участки допускаются, но не более 1 метра и с уклоном 1 см на погонный метр.

Подключение к газу выполняется стальной трубой или медной (с армированием). Пластиковые трубы запрещены. На входе устанавливается фильтр грубой очистки и манометр. Обязательно — сбросной клапан и группа безопасности (предохранительный клапан + воздухоотводчик).

После монтажа проводится пробный пуск, настройка горелки и проверка всех датчиков. Только после этого оформляется акт ввода в эксплуатацию.

Обслуживание и уход: продление срока службы

Регулярное техническое обслуживание — залог долгой и безопасной работы котла. Рекомендуется проводить профилактику дважды в год: весной и перед отопительным сезоном.

В ходе ТО проверяют:

• Состояние теплообменника (на предмет трещин и накипи);
• Чистоту горелки и дымохода;
• Работу автоматики и датчиков;
• Герметичность соединений;
• Давление в системе и уровень теплоносителя.

Чистка дымохода обязательна — сажа снижает КПД и может вызвать возгорание. Промывка теплообменника нужна при использовании жёсткой воды. Для этого применяют специальные кислотные составы, но только после консультации с производителем.

Зимой важно следить за температурой в котельной: она не должна опускаться ниже +5 °C, особенно если котёл не работает. Замёрзшая вода в теплообменнике может привести к его разрушению.

Типичные ошибки при эксплуатации

1. Использование некачественного теплоносителя (антифриз низкого качества разъедает металл).
2. Отсутствие расширительного бака или его неправильный объём.
3. Работа без группы безопасности.
4. Закрытие вентиляционных решёток для «красоты».
5. Игнорирование сигналов аварии (мигание индикаторов, посторонние шумы).

Экспертное мнение

По словам эксперта, современные напольные котлы стали «умнее»: многие модели поддерживают подключение к смартфону через Wi-Fi-модули. Это позволяет удалённо контролировать температуру, получать уведомления об ошибках и планировать отопительный график.

Также растёт популярность комбинированных систем: например, напольный газовый котёл + солнечные коллекторы. Это снижает расход газа на 20–30% и делает отопление экологичнее.

Вопросы и ответы

Заключение

Напольный газовый котёл — это выбор тех, кто ценит надёжность, мощность и долгий срок службы. Он идеально подходит для частных домов, особенно в регионах с суровыми зимами и нестабильным электроснабжением. Понимание устройства, принципа работы и требований к установке помогает сделать осознанный выбор и избежать типичных ошибок.

• Напольные котлы — оптимальны для домов от 100 м² и выше.
• Чугунные модели служат дольше, стальные — быстрее реагируют на изменения.
• Монтаж требует отдельного помещения, дымохода и вентиляции.
• Регулярное обслуживание — залог долгой и безопасной работы.
• Совместимость с бойлерами и альтернативными источниками тепла расширяет возможности системы.
