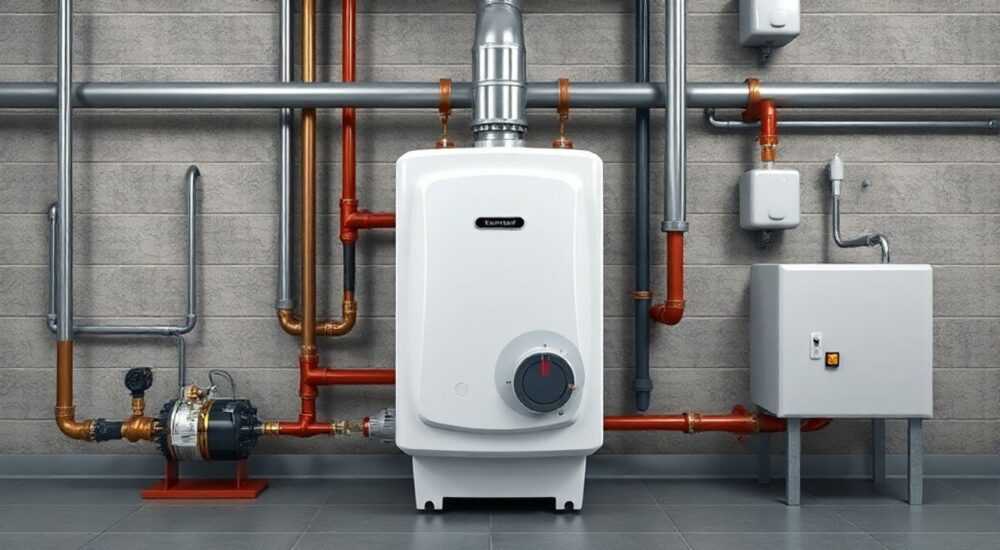

Напольный котел обвязка

Напольный котел – это сердце любой автономной системы отопления. Однако даже самый качественный и мощный агрегат не будет работать эффективно без правильной обвязки. Именно эта важная часть монтажа зачастую вызывает наибольшее количество вопросов у владельцев частных домов и профессиональных монтажников. Интересно, что неправильно выполненная обвязка может снизить КПД системы на 30-40%, а также привести к преждевременному выходу оборудования из строя. В этой статье мы подробно разберем все аспекты создания надежной обвязки напольного котла, рассмотрим распространенные ошибки и предложим оптимальные решения для разных типов систем.

Основные элементы обвязки напольного котла

Обвязка напольного котла представляет собой комплекс технических решений и устройств, обеспечивающих корректную работу отопительного оборудования. Рассмотрим основные компоненты:

• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя в системе;
• Группа безопасности – включает предохранительный клапан, воздухоотводчик и манометр;
• Расширительный бак – компенсирует изменения объема теплоносителя при нагреве;
• Запорная арматура – шаровые краны для удобства обслуживания;
• Фильтр грубой очистки – защищает систему от механических примесей;
• Термостатический смесительный узел – регулирует температуру подачи.

Важно отметить, что каждый элемент выполняет свою функцию, и пренебрежение каким-либо из них может привести к серьезным проблемам. Например, отсутствие фильтра грубой очистки может привести к засорению теплообменника, а неправильно подобранный расширительный бак – к повышенному давлению в системе.

Пошаговая инструкция по монтажу обвязки

Создание правильной обвязки требует последовательного подхода. Представляем пошаговую инструкцию:

1. Подготовьте место установки:

• Убедитесь в ровности пола и достаточном пространстве для обслуживания;
• Организуйте защитное покрытие пола;
• Подготовьте необходимые инструменты и материалы.

2. Установите котел:

• Выполните монтаж на специальную подставку;
• Проверьте горизонтальность установки;
• Обеспечьте доступ ко всем соединениям.

3. Монтируйте группу безопасности:

• Установите на минимальном расстоянии от котла;
• Убедитесь в доступности всех элементов;
• Проверьте герметичность соединений.

Особенности обвязки разных типов напольных котлов

Каждый тип напольного котла имеет свои особенности обвязки. Рассмотрим основные различия:

Газовые котлы:

• Требуют установки коаксиального дымохода;
• Необходим монтаж газового фильтра;
• Обязательна система автоматического контроля тяги.

Твердотопливные котлы:

• Требуется установка теплоаккумулятора;
• Необходим трехходовой клапан для защиты от перегрева;
• Рекомендуется монтаж системы аварийного охлаждения.

Дизельные котлы:

• Требуется отдельное помещение с вентиляцией;
• Необходим топливный бак с системой подогрева;
• Обязательна установка фильтров тонкой очистки топлива.

Распространенные ошибки при обвязке

Опыт показывает, что существует несколько типичных ошибок при монтаже обвязки напольного котла:

• Неправильное расположение циркуляционного насоса – его следует устанавливать на обратке перед котлом;
• Отсутствие байпаса – может привести к проблемам при отключении электричества;
• Использование некачественных материалов – снижает надежность всей системы;
• Неправильная балансировка контуров – приводит к неравномерному прогреву помещения;
• Пренебрежение тепловой изоляцией труб – увеличивает теплопотери.

Экспертное мнение: взгляд профессионала

Алексей Петров, инженер-теплотехник с 15-летним опытом работы в сфере проектирования и монтажа систем отопления, директор компании «ТЕПЛОПРОЕКТ»:

«За годы практики я столкнулся с множеством ситуаций, когда неправильная обвязка напольного котла приводила к серьезным проблемам. Особенно часто встречаются ошибки при монтаже твердотопливных котлов. Например, один из моих клиентов решил сэкономить на теплоаккумуляторе – в итоге через год эксплуатации произошел перегрев и деформация теплообменника. После установки теплоаккумулятора и правильной обвязки проблема была полностью решена.

Я всегда рекомендую использовать только качественные комплектующие и не экономить на мелочах. Например, правильно подобранный терморегулятор может сэкономить до 20% топлива в год. Также важно помнить о необходимости регулярного обслуживания всех элементов обвязки.»

Часто задаваемые вопросы

Перспективные технологии в обвязке котлов

Современные технологии постоянно совершенствуют процесс обвязки напольных котлов. Среди новинок можно выделить:

• Умные контроллеры с возможностью удаленного управления;
• Автоматические системы балансировки контуров;
• Энергоэффективные циркуляционные насосы с переменной скоростью;
• Бесшовные фитинги нового поколения;
• Системы мониторинга состояния теплоносителя.

Важно отметить, что внедрение современных технологий позволяет повысить эффективность работы системы на 15-20%, а также значительно упростить её обслуживание.
