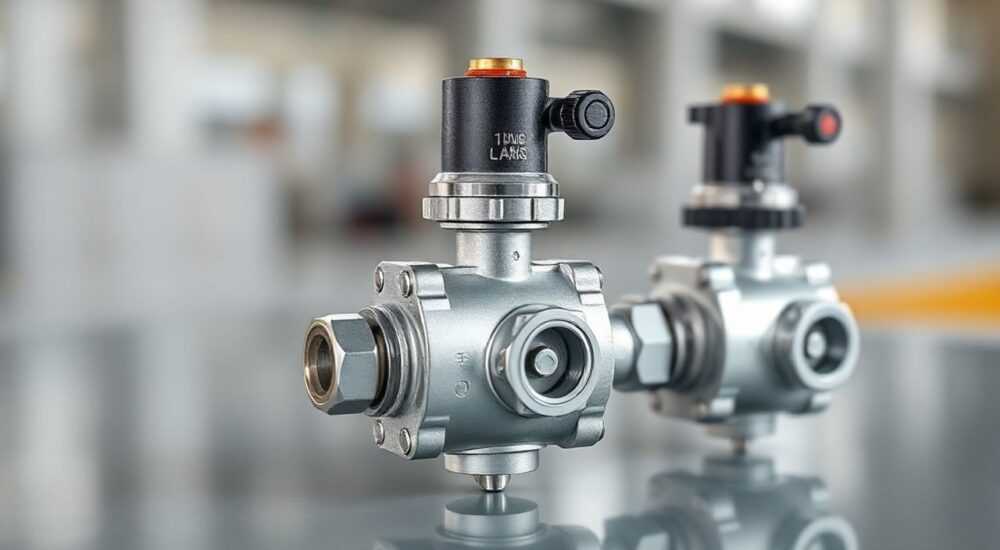

Насосная группа с трехходовым смесительным клапаном

Насосная группа с трехходовым смесительным клапаном — это ключевой элемент современных систем отопления, обеспечивающий стабильную температуру теплоносителя в контурах напольного отопления, радиаторов и других потребителей. Она объединяет циркуляционный насос, трехходовой клапан, термометры, воздухоотводчик и группу безопасности, позволяя автоматически подмешивать остывшую воду из обратки к горячей подаче, чтобы достичь нужной температуры. Такое решение особенно важно для защиты напольного покрытия, повышения комфорта и энергоэффективности системы.

Насосная группа с трехходовым клапаном необходима для точного контроля температуры в низкотемпературных контурах отопления, таких как «тёплый пол». Основная рекомендация — выбирать комплект с качественным термостатическим клапаном и настраиваемым предохранительным клапаном.

Содержание статьи:

Что такое насосная группа с трехходовым смесительным клапаном
Принцип работы: как регулируется температура
Этапы работы системы
Основные компоненты насосной группы
Типы трехходовых клапанов
Где применяется: преимущественно в системах «тёплый пол»
Как выбрать насосную группу: критерии подбора
Популярные бренды и их особенности
Установка и подключение: пошаговая инструкция
Пошаговый алгоритм установки
Распространённые ошибки при монтаже и эксплуатации
Как избежать проблем
Экспертное мнение
Вопросы и ответы
Заключение

Что такое насосная группа с трехходовым смесительным клапаном

Насосная группа — это узел, который обеспечивает принудительную циркуляцию теплоносителя в отдельном контуре отопления. В сочетании с трехходовым смесительным клапаном она становится регулирующим механизмом, способным поддерживать заданную температуру воды, поступающей в контур. Это особенно актуально, когда источник тепла (например, котёл) выдаёт высокую температуру (70–90 °C), а конечному потребителю требуется более низкая (30–45 °C), как в случае тёплого пола.

Такая группа монтируется, как правило, на коллекторной станции и работает в паре с термостатом или погодозависимой автоматикой. Благодаря ей достигается равномерный прогрев помещения, исключается перегрев напольного покрытия и снижается риск деформации ламината или плитки. Устройство может быть выполнено как в виде готового модульного блока, так и собрано из отдельных компонентов.

Компактные заводские решения часто предпочтительнее, поскольку они уже протестированы, имеют правильную гидравлическую балансировку и защищены от ошибок сборки. Однако в крупных или сложных системах может потребоваться индивидуальная сборка с учётом специфики объекта.

Полезно знать: Насосная группа с трёхходовым клапаном не заменяет котёл, а дополняет его, выполняя функцию распределения и регулирования потока теплоносителя между контурами.

Принцип работы: как регулируется температура

Работа насосной группы основана на смешении горячего теплоносителя из подающей линии котла с остывшей водой из обратного трубопровода. Трехходовой клапан управляет этим процессом, изменяя соотношение потоков в зависимости от температуры на выходе.

Когда температура в подающем трубопроводе контура превышает заданное значение, термоголовка начинает закрывать доступ к горячей воде, увеличивая долю подмеса из обратки. По мере охлаждения теплоносителя клапан снова открывается, пропуская больше горячей воды. Циркуляционный насос обеспечивает постоянное движение жидкости по контуру, что делает регулировку плавной и эффективной.

Этапы работы системы

Теплоноситель поступает от котла в трехходовой клапан.
Термоголовка с термостатическим элементом реагирует на температуру на выходе из группы.
Клапан дозирует подачу горячей воды, смешивая её с обратным потоком.
Циркуляционный насос направляет подготовленный теплоноситель в контур (например, тёплый пол).
Остывшая вода возвращается в узел через обратный коллектор.

Такой принцип позволяет поддерживать стабильную температуру без скачков, что особенно важно для чувствительных к перегреву напольных покрытий. Автоматизация процесса исключает необходимость ручного вмешательства.

«Система с трехходовым клапаном работает по принципу “умного” смесителя: чем холоднее в помещении, тем больше горячей воды попадает в контур. Это обеспечивает комфорт и экономию до 15% энергии.» — Алексей Медведев, инженер-теплотехник, 12 лет опыта

Основные компоненты насосной группы

Для корректной и долговечной работы каждый элемент насосной группы должен быть подобран с учётом давления, температуры и производительности. Стандартная комплектация включает:

Циркуляционный насос — создаёт напор и обеспечивает движение теплоносителя. Современные модели оснащены электронным управлением и режимами энергосбережения.
Трехходовой смесительный клапан — механический или термостатический вентиль, регулирующий пропорции горячей и холодной воды.
Термоголовка с выносным датчиком или капиллярной трубкой — реагирует на температуру и управляет клапаном.
Манометр и термометр — позволяют контролировать давление и температуру в узле.
Автоматический воздухоотводчик — удаляет воздушные пробки, которые могут образовываться в системе.
Группа безопасности (предохранительный клапан) — срабатывает при превышении давления, защищая оборудование.
Шаровые краны и байпас — обеспечивают возможность обслуживания и отключения насоса без слива теплоносителя.

Типы трехходовых клапанов

Тип клапана	Принцип действия	Преимущества	Недостатки
Термостатический	Регулируется температурой теплоносителя	Автономность, не требует питания	Медленная реакция, неточный контроль
Сервопривод + термодатчик	Управляется сигналом от контроллера	Высокая точность, интеграция с умным домом	Требует электропитания и настройки
Ручной	Настройка вручную	Дешево, просто	Нет автоматики, нужно постоянное вмешательство

Полезно знать: Для максимальной эффективности рекомендуется использовать термостатические головки с выносным датчиком температуры, установленным на подающем трубопроводе после смесительного узла.

Где применяется: преимущественно в системах «тёплый пол»

Наиболее частое применение насосной группы с трехходовым клапаном — это системы водяного тёплого пола. Дело в том, что большинство напольных покрытий (линолеум, ламинат, деревянный паркет) не выдерживают температуру свыше 28–30 °C на поверхности. Между тем, котлы отопления работают в диапазоне 60–90 °C, что делает прямое подключение невозможным.

Именно поэтому используется смесительный узел: он понижает температуру теплоносителя до безопасного уровня. При этом система остаётся энергоэффективной, поскольку котёл продолжает работать в оптимальном режиме, а не снижает свою мощность.

Кроме тёплых полов, такие группы применяются:

В низкотемпературных радиаторных системах (например, чугунные батареи в старых домах).
Для обогрева бассейнов и теплиц.
В системах рекуперации тепла.
В многоконтурных котельных для разделения зон отопления.

Представьте ситуацию: в доме два этажа, на первом — тёплый пол, на втором — радиаторы. Без смесительного узла невозможно одновременно обеспечить комфорт на обоих уровнях. Насосная группа решает эту задачу, позволяя каждому контуру работать в своём температурном режиме.

«В 80% случаев перегрева тёплого пола виноват отсутствующий или неисправный смесительный узел. Не экономьте на этом элементе — он стоит 3–5% от стоимости системы, но обеспечивает 70% её надёжности.» — Елена Ковалёва, проектировщик инженерных систем

Как выбрать насосную группу: критерии подбора

Выбор зависит от нескольких факторов: площади отапливаемого помещения, типа напольного покрытия, мощности котла и количества контуров. Вот ключевые параметры:

Производительность насоса — измеряется в м³/ч. Для дома до 150 м² достаточно насоса с производительностью 1,5–2,5 м³/ч.
Напор — должен компенсировать гидравлическое сопротивление труб и коллекторов. Обычно хватает 4–6 метров водяного столба.
Диаметр подключения
— стандартный размер для бытовых систем — 1 дюйм (DN25).
Тип управления клапаном — термостатический предпочтителен для простоты, сервопривод — для точности и интеграции.
Материал корпуса — латунь или нержавеющая сталь. Избегайте дешёвых сплавов с высоким содержанием цинка.

Бренд	Страна	Особенности	Средняя цена, руб
Watts	Германия	Высокое качество, надёжные термоголовки	18 000–25 000
Oventrop	Германия	Точные настройки, долгий срок службы	22 000–30 000
Valtec	Италия/Россия	Хорошее соотношение цены и качества	12 000–18 000
Far	Италия	Компактные решения, подходят для малых помещений	10 000–15 000

Установка и подключение: пошаговая инструкция

Правильный монтаж — залог долгой и бесперебойной работы. Работы лучше проводить на этапе сборки коллекторного шкафа.

Пошаговый алгоритм установки

Определите место установки — коллекторный шкаф, желательно рядом с котлом.
Подключите подающую линию от котла к входу трехходового клапана.
Присоедините обратный трубопровод от контура к боковому входу клапана.
Установите циркуляционный насос на выходе после клапана, соблюдая направление стрелки.
Подключите подающий трубопровод контура к выходу насоса.
Установите термоголовку на клапан, разместив датчик на подающей трубе после узла.
Подключите электропитание к насосу (через термостат или гребёнку).
Заполните систему водой, удалите воздух через воздухоотводчик.
Проверьте на утечки и запустите систему в тестовом режиме.

Обратите внимание: насос всегда устанавливается на «обратке» смесительного узла, чтобы не создавать избыточного давления на термоголовку. Также важно обеспечить прямые участки труб до и после насоса (не менее 5 диаметров трубы) для стабильного потока.

«Перед запуском обязательно проверьте, чтобы стрелка на корпусе насоса совпадала с направлением потока. Обратное подключение может вывести насос из строя за час.» — Дмитрий Смирнов, монтажник систем отопления

Распространённые ошибки при монтаже и эксплуатации

Даже качественное оборудование может работать некорректно из-за типичных ошибок.

Отсутствие фильтра грубой очистки — грязь и окалина быстро выводят из строя клапан и насос. Всегда устанавливайте Y-образный фильтр перед узлом.
Неправильная настройка термоголовки — если температура выставлена слишком высоко, пол будет перегреваться. Оптимальный диапазон — 35–45 °C на подаче.
Установка насоса перед клапаном — создаёт избыточное давление, которое мешает работе термостатического элемента.
Отсутствие воздухоотводчика — приводит к шуму, снижению производительности и возможному гидроудару.
Игнорирование байпаса — без него невозможно обслуживать насос без полного слива системы.

Как избежать проблем

Проводите техническое обслуживание раз в год: промывайте фильтр, проверяйте работу клапана.
Используйте качественный теплоноситель (антифриз или подготовленная вода).
Не отключайте насос на длительное время в отопительный сезон — это может привести к заклиниванию ротора.

Полезно знать: Если насос шумит, первое, что нужно проверить — наличие воздуха в системе и чистоту фильтра.

Экспертное мнение

«За последние годы наблюдается рост интереса к модульным насосным группам. Они не только упрощают монтаж, но и снижают количество потенциальных точек утечки. Особенно популярны решения с встроенными расходомерами — они позволяют точно балансировать контуры. В новых проектах я настоятельно рекомендую использовать именно такие комплекты.» — Сергей Попов, главный инженер проектной компании «ТеплоДом», 15 лет в сфере

Вопросы и ответы

Можно ли использовать насосную группу без трехходового клапана?

Можно, но только если температура подачи от котла соответствует требованиям контура. В случае с тёплым полом это почти всегда невозможно, поэтому клапан необходим.

Нужна ли насосная группа для каждого контура?

Нет. Одна группа может обслуживать несколько контуров через коллектор. Однако при большой площади (свыше 100 м² на контур) лучше использовать отдельную группу или дополнительный насос.

Чем отличается насосная группа от коллектора?

Коллектор распределяет поток между контурами, а насосная группа — регулирует температуру и обеспечивает циркуляцию. Часто они объединяются в одном шкафу.

Можно ли установить узел самостоятельно?

Да, при наличии базовых навыков сантехники. Но для сложных систем с несколькими контурами и автоматикой лучше привлечь специалиста.

Как часто нужно обслуживать узел?

Рекомендуется ежегодная проверка: промывка фильтра, контроль давления, проверка герметичности и работа термоголовки.

Заключение

Насосная группа с трехходовым смесительным клапаном — это не просто удобное дополнение, а необходимый элемент современной системы отопления, особенно при использовании тёплого пола. Она обеспечивает безопасную, стабильную и энергоэффективную работу, защищая напольные покрытия и продлевая срок службы оборудования.

Правильно подобранный и установленный узел позволяет забыть о перепадах температуры, шуме в трубах и преждевременном выходе из строя компонентов. Инвестиции в качественную насосную группу быстро окупаются за счёт комфорта и надёжности.

Насосная группа регулирует температуру теплоносителя, смешивая горячую и остывшую воду.
Обязательна для систем тёплого пола и низкотемпературных контуров.
Ключевые компоненты: насос, трёхходовой клапан, термоголовка, фильтр, воздухоотводчик.
Установка требует соблюдения порядка подключения и наличия фильтра грубой очистки.
Ежегодное обслуживание продлевает срок службы узла и предотвращает аварии.
