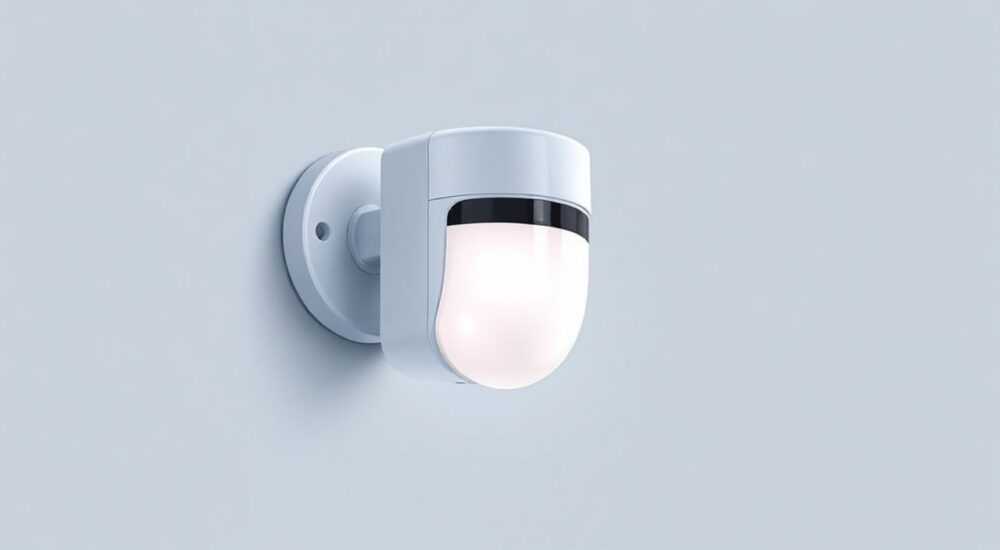

Настенный датчик движения

Настенный датчик движения — это устройство, устанавливаемое на стену для автоматического обнаружения перемещений в заданной зоне. Оно применяется в системах освещения, охранной сигнализации и «умном доме», обеспечивая энергосбережение, безопасность и комфорт. Главная рекомендация: при выборе датчика обращайте внимание на тип сенсора (PIR, микроволновый, комбинированный), угол обзора, дальность действия и условия эксплуатации.

С каждым годом растёт спрос на устройства, повышающие удобство и эффективность использования электроэнергии в жилых и коммерческих помещениях. Настенный датчик движения — один из ключевых элементов современной автоматизации. Он реагирует на присутствие человека и активирует подключённые системы: чаще всего — свет, но также может запускать камеры, сирены или уведомления в смартфоне. Устройства монтируются на стену, что делает их универсальными для коридоров, лестниц, складов и офисов. В отличие от потолочных моделей, настенные датчики проще установить и обслуживать, особенно если нет доступа к потолочным конструкциям.

Благодаря развитию технологий такие датчики стали компактнее, точнее и умнее. Современные модели оснащены функциями настройки чувствительности, таймера отключения, фильтрации тепловых помех и даже интеллектуальным анализом траектории движения. Они интегрируются с платформами «умного дома» — например, через протоколы Wi-Fi, Zigbee или Z-Wave. Это позволяет не только включать свет при входе, но и собирать данные о посещаемости помещений, адаптировать режим работы под время суток и погоду.

Как работает настенный датчик движения

Принцип действия настенного датчика основан на фиксации изменений в окружающей среде, вызванных движением объекта — чаще всего человека. Устройство непрерывно сканирует определённую зону, анализируя параметры: температуру, электромагнитные волны или звуковые колебания. При обнаружении отклонения от фонового уровня датчик отправляет сигнал на исполнительное устройство, например, на реле, которое включает свет.

Работа происходит в три этапа: детекция, обработка сигнала и реакция. Сначала сенсор улавливает изменение — например, резкий перепад ИК-излучения. Затем встроенный процессор анализирует, является ли сигнал достоверным или это шум (например, от солнечных бликов). Если движение подтверждается, датчик активирует выходное реле. После окончания движения, по истечении заданного времени, система возвращается в режим ожидания.

Многие модели позволяют настраивать параметры срабатывания: чувствительность, задержку выключения и порог освещённости. Например, можно указать, чтобы свет включался только при уровне естественного освещения ниже 50 люкс — то есть только в темноте. Это предотвращает бесполезное включение днём и экономит до 40% электроэнергии.

Структура типичного датчика

• Оптическая линза Френеля — разделяет пространство на сектора, увеличивая чувствительность и зону покрытия.
• ИК-сенсор (PIR) — фиксирует изменения теплового излучения.
• Электронная плата — обрабатывает сигнал и управляет реле.
• Корпус — защищает от пыли, влаги и механических повреждений, часто имеет степень защиты IP44 и выше.

Типы сенсорных технологий: PIR, микроволновые, ультразвуковые

Выбор технологии сенсора напрямую влияет на надёжность и область применения датчика. На рынке представлены три основных типа: пассивные инфракрасные (PIR), микроволновые и ультразвуковые. Также существуют комбинированные модели, сочетающие два принципа для повышения точности.

PIR-датчики — самые распространённые. Они реагируют на тепло, излучаемое телом человека. Когда человек попадает в зону обнаружения, сенсор фиксирует резкое изменение температуры между секторами линзы. Такие устройства энергоэффективны, недороги и устойчивы к помехам, но могут не сработать, если человек движется строго вдоль лучей обнаружения.

Микроволновые датчики работают по принципу радара: излучают высокочастотные волны (обычно 5,8 или 10,525 ГГц) и анализируют отражённый сигнал. Даже минимальное движение — например, дыхание — вызывает доплеровский сдвиг частоты. Эти датчики более чувствительны, чем PIR, и способны «видеть» через тонкие перегородки. Однако они дороже и потребляют больше энергии.

Ультразвуковые датчики используют звуковые волны за пределами слышимого диапазона. Принцип аналогичен микроволновым, но с меньшей дальностью и чувствительностью. Из-за ограниченной эффективности они встречаются реже и применяются в специализированных системах.

Когда использовать каждый тип?

1. PIR — идеален для жилых помещений, коридоров, лестниц. Подходит большинству пользователей.
2. Микроволновый — выбирайте для складов, гаражей, помещений с перегородками или где важна максимальная чувствительность.
3. Комбинированный — для охранных систем, банков, серверных комнат, где недопустимы ни пропущенные срабатывания, ни ложные тревоги.

Критерии выбора настенного датчика движения

Чтобы датчик работал эффективно, нужно учитывать несколько ключевых параметров. Первый — зона обнаружения. Она зависит от угла охвата (обычно 90°–180°) и дальности действия (от 6 до 12 метров). Для узкого коридора подойдёт модель с углом 90°, а для просторной гостиной — 180° или даже 360° при наличии нескольких сенсоров.

Второй фактор — способ монтажа и высота установки. Стандартная высота для настенных датчиков — 2–2,5 метра. При этом важно, чтобы зона чувствительности была направлена на проход, а не на стены или источники тепла. Некоторые модели имеют поворотные крепления, что упрощает настройку.

Третий критерий — класс защиты. В помещениях с повышенной влажностью (ванная, подвал) необходима защита не ниже IP44. Для улицы — IP55 и выше. Корпус должен быть устойчив к УФ-излучению, чтобы не выгорал на солнце.

Четвёртый — дополнительные функции. К ним относятся:

• Регулировка времени задержки (от 5 секунд до 30 минут);
• Порог освещённости (включение только в темноте);
• Режим «день/ночь»;
• Поддержка дистанционного управления или интеграция с умным домом.

Что проверить перед покупкой

1. Совместимость с нагрузкой: убедитесь, что датчик выдерживает мощность ваших светильников (обычно до 1000 Вт для ламп накаливания, до 300 Вт для LED).
2. Напряжение питания: 220 В или низковольтное (12–24 В).
3. Тип подключения: клеммы, винтовые зажимы, quick-connect.
4. Наличие сертификатов: РОСТЕСТ, ЕАС, CE.

Установка и настройка: пошаговая инструкция

Правильная установка — залог стабильной работы. Начните с выбора места: стена напротив входа, без препятствий в зоне обнаружения. Избегайте установки рядом с радиаторами, кондиционерами, окнами и другими источниками тепла или движущихся объектов.

1. Отключите питание в щитке. Безопасность — приоритет.
2. Снимите крышку датчика и закрепите монтажную планку на стене.
3. Подключите провода: фаза (L), ноль (N), нагрузка (L1). Цвета: L — коричневый/красный, N — синий, L1 — чёрный/серый.
4. Закрепите корпус и включите питание.
5. Проверьте работу: пройдите в зоне обнаружения — свет должен включиться.
6. Настройте параметры: используйте регуляторы на корпусе (SENS, TIME, LUX).

Регулятор SENS отвечает за чувствительность. При высокой настройке датчик может реагировать на мелких животных. TIME — время задержки выключения. Для туалета хватит 1–2 минут, для кладовой — 5–10. LUX задаёт порог освещённости: поверните в сторону «SUN», чтобы свет включался только ночью.

Типичные проблемы при настройке

• Свет не включается — проверьте подключение, положение регулятора LUX, наличие питания.
• Ложные срабатывания — переустановите датчик подальше от тепловых источников или уменьшите чувствительность.
• Мерцание лампы — возможна несовместимость с LED; установите блок питания с достаточной минимальной нагрузкой или добавьте шунтирующий резистор.

Где применяются настенные датчики: от быта до промышленности

Наиболее распространённое применение — автоматизация освещения в квартирах и домах. В подъездах, лестничных клетках, прихожих и ванных комнатах датчики устраняют необходимость искать выключатель в темноте. По данным Минэнерго, использование датчиков движения снижает расход электроэнергии на освещение на 30–60%.

В коммерческих объектах — офисах, магазинах, складах — датчики обеспечивают безопасность и экономию. Например, в складском помещении свет включается только при входе сотрудника, а через 10 минут после ухода — отключается. Это исключает ситуацию, когда свет горит всю ночь.

В системах безопасности настенные датчики используются как элемент охранной сигнализации. При срабатывании они могут активировать сирену, отправить уведомление на телефон или включить запись с видеокамеры. Комбинированные модели особенно эффективны в режиме охраны: вероятность пропустить вторжение близка к нулю.

В «умном доме» датчики становятся частью экосистемы. Они взаимодействуют с другими устройствами: при входе в гостиную включается свет, телевизор и поднимается температура. При выходе — всё отключается. Интеграция с голосовыми помощниками (Алиса, Google Assistant) позволяет управлять сценариями удалённо.

Распространённые ошибки монтажа и как их избежать

Одна из самых частых ошибок — установка датчика напротив окна. Днём солнечные лучи создают перепады температуры, которые интерпретируются как движение. Результат — ложные срабатывания. Решение: сместите датчик в сторону или выберите модель с компенсацией солнечных помех.

Вторая ошибка — слишком высокая установка. Если датчик расположен выше 2,5 метров, он может не «увидеть» человека, особенно ребёнка или животное. Оптимальная высота — 2,0–2,2 метра, с наклоном вниз на 10–15 градусов.

Третья — игнорирование минимальной нагрузки. При подключении одной или двух LED-ламп (суммарно 10 Вт) некоторые датчики не срабатывают. Выход: добавьте параллельно нагрузочное сопротивление или выберите модель с поддержкой малых нагрузок.

Четвёртая — неправильная настройка чувствительности. Максимальное значение SENS приводит к срабатыванию от ветра за окном или движущихся теней. Установите среднее значение и проверьте в разных условиях.

Чек-лист перед запуском

• Проверено отсутствие прямого солнечного света на сенсоре.
• Убедились, что нет воздушных потоков от кондиционера.
• Настроены LUX, TIME и SENS.
• Протестирована работа при разных уровнях освещённости.
• Проверена совместимость с лампами.

Экспертное мнение

По его словам, будущее — за интегрированными системами, где датчик движения — лишь один из множества сенсоров. Совместно с датчиками освещённости, звука и присутствия они формируют полную картину активности в доме. Это позволяет не просто включать свет, но и прогнозировать потребности пользователя.

Вопросы и ответы

Заключение

Настенный датчик движения — это не просто удобное устройство, а важный элемент энергоэффективности и безопасности. Правильно выбранный и установленный датчик экономит электроэнергию, повышает комфорт и защищает имущество. Технологии развиваются, и сегодня доступны решения, которые адаптируются под поведение пользователя и интегрируются в «умный дом».

• При выборе датчика учитывайте тип сенсора, угол обзора, защиту и функции.
• Устанавливайте на высоте 2–2,2 метра, избегая тепловых и световых помех.
• Настройте чувствительность, задержку и порог освещённости под конкретное помещение.
• Для улицы и влажных помещений выбирайте модели с высокой степенью защиты.
• Интеграция с умным домом открывает новые возможности автоматизации.
