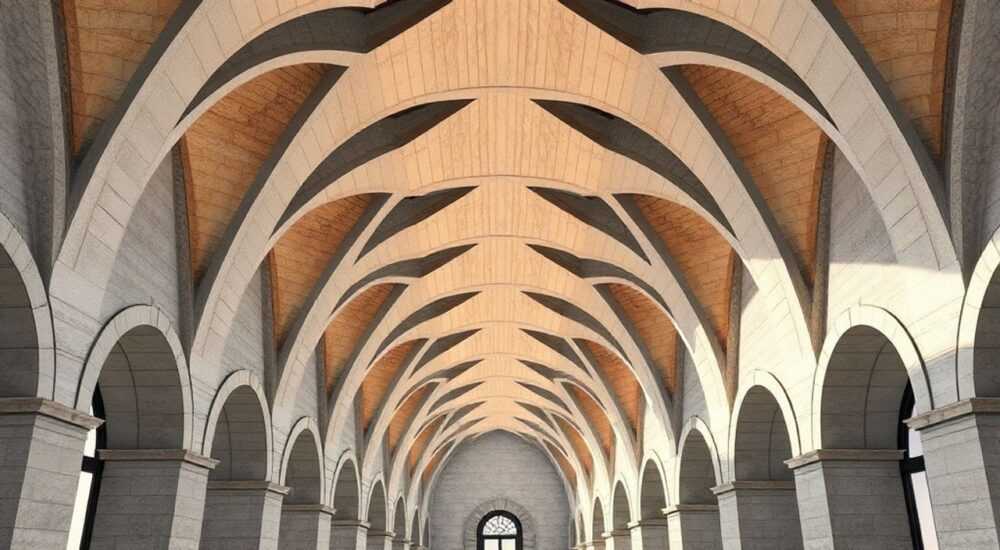

Нервюрный свод в архитектуре

Нервюрный свод — это архитектурная конструкция, образованная пересечением каменных или бетонных рёбер жёсткости (нервюр), которые опираются на колонны и поддерживают лёгкую заполняющую часть свода. Эта технология позволила возводить высокие, светлые интерьеры соборов, особенно характерные для готической архитектуры, снижая нагрузку на стены и позволяя размещать большие окна. Нервюрные своды стали прорывом в строительстве, сочетая эстетику с инженерной точностью.

Что такое нервюрный свод: определение и принцип действия

Нервюрный свод — это разновидность каменного или железобетонного свода, в котором основную несущую функцию выполняют выступающие рёбра жёсткости, называемые нервюрами. Эти рёбра пересекаются в определённых точках, образуя каркас, по которому распределяется вес всей конструкции. Пространство между нервюрами заполняется более лёгкими материалами — обычно тонкими плитами из камня, кирпича или бетона. Такой подход позволяет значительно уменьшить массу перекрытия по сравнению с монолитными сводами.
Принцип работы нервюрного свода основан на направленном отведении нагрузки от центра перекрытия к опорным точкам — колоннам и контрфорсам. Благодаря этому стены могут быть тоньше и оснащены большими окнами, что стало возможным именно в готический период. Это не просто эстетическое решение, а продуманная инженерная система, где каждый элемент играет свою роль в балансировке сил.
Представьте, как вес крыши давит на стены. В романской архитектуре это требовало массивных, тяжёлых стен, ограничивавших количество окон. Нервюрный свод меняет парадигму: вместо равномерной нагрузки он концентрирует её вдоль чётко заданных линий. Это как заменить сплошной потолок на каркас из балок — легче, надёжнее, эффективнее.

Как работает передача нагрузки

Нагрузка от кровли и собственного веса свода собирается в местах пересечения нервюр. Оттуда она передаётся через капители колонн вниз, а также частично отводится на внешние контрфорсы и летучие арки. Это позволяет «разгрузить» промежуточные участки стен, делая их практически декоративными. Именно поэтому в готических соборах можно видеть огромные витражи — стена больше не выполняет несущей функции.

История развития нервюрного свода

Первые прототипы нервюрных конструкций появились ещё в раннем Средневековье, но настоящий прорыв произошёл в XII веке во Франции. Первым полноценным примером считается базилика Сен-Дени под Парижем, перестроенная аббатом Сuger около 1140 года. Здесь впервые были применены крестовые нервюрные своды, положившие начало готическому стилю.
К XIII веку технология достигла пика совершенства. Соборы Парижа, Реймса, Амьена и Шартра демонстрировали всё более смелые архитектурные решения: увеличивались высота, пролёты и площадь остекления. Архитекторы экспериментировали с формами, добавляя дополнительные диагональные и поперечные нервюры, создавая сложные геометрические узоры на потолках.
Развитие шло параллельно с усовершенствованием строительных кранов, лесов и методик кладки. Мастера точно рассчитывали кривизну сводов и углы наклона нервюр, используя геометрию и опыт предыдущих поколений. К XIV–XV векам нервюрные своды стали стандартом для крупных храмов Западной Европы.

Эволюция форм: от простого к сложному

На начальном этапе использовались крестовые своды с двумя поперечными и двумя диагональными нервюрами. Позже появились звездчатые, сетчатые и пинья-де-оро своды, где нервюры образовывали замысловатые узоры. Эти формы уже не только несли нагрузку, но и служили мощным декоративным элементом.

Конструктивные элементы нервюрного свода

Чтобы понять, как работает нервюрный свод, важно разобрать его на составные части. Каждый элемент выполняет строго определённую функцию, и удаление любого из них может привести к обрушению.

• Нервюры — главные несущие рёбра. Обычно они выполнены из более прочного камня или бетона и имеют полуцилиндрическое или остроконечное сечение.
• Замковый камень — центральный элемент в месте пересечения нервюр. Часто украшается резьбой, символикой или гербом заказчика.
• Заполнение — участки между нервюрами, выполненные из более лёгкого материала. Может быть каменным, кирпичным или даже деревянным в поздних версиях.
• Контрфорсы и летучие арки — внешние элементы, принимающие боковое распор от свода и передающие его в землю.
• Капитель — верхняя часть колонны, служащая переходом от вертикальной опоры к горизонтальному своду.

Роль геометрии в проектировании

Форма нервюрного свода определяется точными геометрическими расчётами. Чаще всего используется остроконечная арка, которая создаёт меньший боковой распор по сравнению с круглой. Угол наклона, высота подъёма и шаг нервюр рассчитываются исходя из ширины пролёта и предполагаемой нагрузки. Ошибки в этих параметрах могли привести к деформации или обрушению.

Типы нервюрных сводов: от простых к сложным формам

С течением времени архитекторы разработали множество вариаций нервюрных сводов, адаптируя их под разные задачи — от простых приходских церквей до грандиозных кафедральных соборов.

• Крестовый (четырёхчастный) свод — самый ранний и распространённый тип. Состоит из двух поперечных и двух диагональных нервюр, делящих свод на четыре части. Прост в исполнении и надёжен.
• Шестичастный свод — содержит три нервюры вдоль корабля, что позволяет перекрывать более широкие пролёты. Использовался в ранней готике, например, в соборе Сен-Жерве.
• Звёздчатый свод — нервюры расходятся лучами, образуя форму звезды. Часто применялся в поздней готике для создания декоративного эффекта.
• Сетчатый (ретикулярный) свод — покрыт густой сетью диагональных рёбер, создающих впечатление паутины. Характерен для испанской и английской готики.
• Свод «Пинья-де-Оро» — сложная форма, напоминающая шишку, с множеством пересекающихся криволинейных нервюр. Вершина мастерства каменного дела.

Выбор типа свода: на что ориентироваться

При выборе типа нервюрного свода учитывают:

1. Размер и пропорции помещения;
2. Назначение здания (культовое, гражданское);
3. Доступные материалы и квалификацию мастеров;
4. Бюджет и сроки строительства.

Например, крестовый свод — оптимален для реконструкций и учебных проектов благодаря своей простоте.

Преимущества и ограничения технологии

Нервюрный свод стал революцией в архитектуре, но, как и любая технология, имеет свои сильные и слабые стороны.
Преимущества:

• Снижение общей массы перекрытия на 30–40% по сравнению с монолитными сводами.
• Возможность строить более высокие и светлые здания.
• Эффективное распределение нагрузок, позволяющее использовать тонкие стены.
• Высокая эстетическая выразительность — потолки становятся объектом восхищения.

Ограничения:

• Сложность проектирования и кладки — требует высокой квалификации мастеров.
• Зависимость от точности геометрии: малейшая ошибка может привести к аварии.
• Высокая стоимость при использовании натурального камня.
• Не подходит для сейсмоопасных районов без дополнительных мер усиления.

Нервюрный свод в современной архитектуре

Хотя классические каменные нервюрные своды сегодня используются редко, принцип их работы живёт в современных конструкциях. Железобетонные и стальные рёбра жёсткости в перекрытиях, фермы в вокзалах и аэропортах, а также пространственные решётчатые конструкции — всё это наследники готических сводов.
Современные архитекторы, работающие в стиле неоготики или биомиметики, активно переосмысливают нервюрный свод. Например, в проектах Захи Хадид прослеживается идея «текучих» рёбер, распределяющих нагрузку по сложным траекториям. Также нервюрные принципы применяются в 3D-печати архитектурных форм, где материал наносится только по несущим линиям.

Технологии будущего

• 3D-печать бетоном — позволяет создавать сложные нервюрные структуры без опалубки.
• Композитные материалы — углепластик и стекловолокно заменяют камень, сохраняя лёгкость и прочность.
• Параметрическое проектирование — программное обеспечение (например, Grasshopper) автоматически рассчитывает оптимальное расположение нервюр под заданную нагрузку.

Экспертное мнение

Нервюрный свод остаётся образцом синергии архитектуры и инженерии. Его значение трудно переоценить: он не просто изменил облик городов, но и расширил границы возможного в строительстве. При проектировании важно помнить: форма должна следовать за функцией. Даже самые красивые узоры на потолке бесполезны, если они не работают как единая система.
Рекомендуется изучать оригинальные конструкции на месте — например, в соборах Шартра или Кёльна. Анализ повреждений и трещин даёт ценные данные о поведении сводов под нагрузкой. Также полезно использовать цифровое сканирование (лазерное LIDAR) для создания точных 3D-моделей.
Для современных проектов можно адаптировать принцип нервюр: проектировать несущие линии в перекрытиях, минимизируя использование материала. Это соответствует принципам устойчивого строительства и снижает углеродный след.

Вопросы и ответы

Заключение

Нервюрный свод — это не просто архитектурный элемент, а символ перехода от тяжести к лёгкости, от темноты к свету. Он воплотил в камне стремление человека к небу и стал техническим прорывом, опередившим своё время. Сегодня, спустя восемь веков, мы продолжаем учиться у готических мастеров, адаптируя их принципы к новым материалам и технологиям.

• Нервюрный свод — это каркасная конструкция, распределяющая нагрузку по рёбрам жёсткости.
• Его развитие определило облик готической архитектуры и позволило строить высокие светлые здания.
• Основные типы: крестовый, шестичастный, звёздчатый, сетчатый и «пинья-де-оро».
• Принципы нервюр живут в современных конструкциях — от железобетонных перекрытий до 3D-печати.
• Изучение оригинальных сводов помогает избежать ошибок при реставрации и проектировании.
