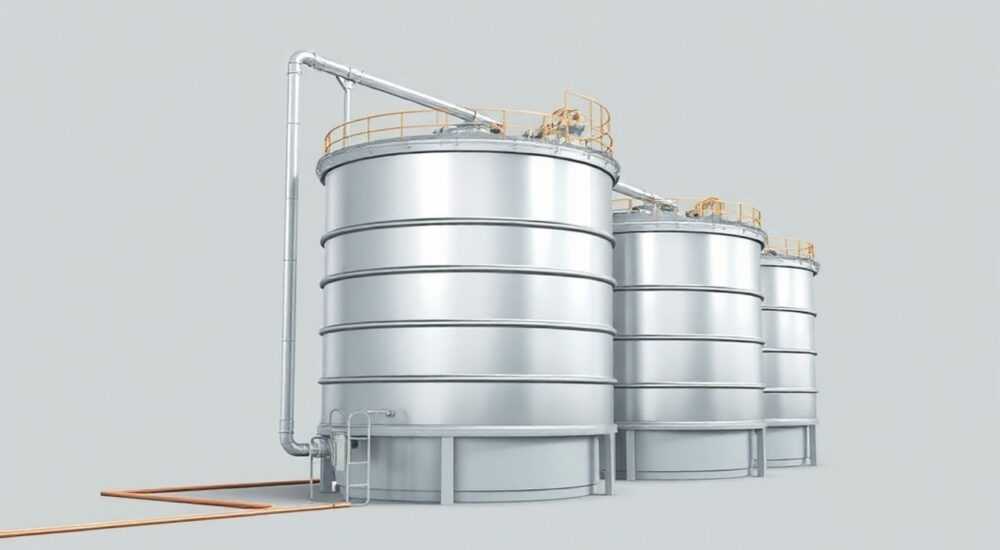

Нормы проектирования стальных вертикальных резервуаров для хранения нефти

В проектировании стальных вертикальных резервуаров для хранения нефти строго соблюдаются нормативные требования, обеспечивающие надежность, долговечность и безопасность объектов. Основными документами являются СП 70.13330, ГОСТ Р 58961–2020, а также международные стандарты API 650 и EN 14015. Ключевыми аспектами являются расчет на ветровые, сейсмические и технологические нагрузки, выбор материала стенок, конструкция днища и кровли, антикоррозионная защита и учет условий эксплуатации.

Нормативная база проектирования стальных резервуаров

Проектирование стальных вертикальных резервуаров регулируется комплексом отечественных и международных норм. В России действует свод правил СП 70.13330.2012 «Несущие и ограждающие конструкции», который является актуализированной редакцией СНиП 2.09.03–85. Этот документ устанавливает общие принципы расчета, требования к материалам, узлам сопряжения и условиям эксплуатации.
Дополнительно применяется ГОСТ Р 58961–2020 «Резервуары вертикальные цилиндрические стальные для хранения нефти и нефтепродуктов. Общие технические требования». Он определяет классификацию резервуаров по объему, типу крыши, условиям хранения и методам контроля качества. Также важны ГОСТ 34347–2017 (расчет на сейсмические воздействия) и ГОСТ Р 51017–2021 (требования к сварным соединениям).
За пределами РФ широко используются стандарты API 650 (American Petroleum Institute) и европейский EN 14015. Хотя API 650 не имеет юридической силы в России, его методики часто применяются при проектировании для международных проектов или при экспорте оборудования. Он предлагает более детализированный подход к расчету толщин стенок и анализу напряженного состояния.

Международные и национальные стандарты: сравнение подходов

Выбор стандарта зависит от заказчика, региона строительства и требований инвестора. Например, при реализации проекта с участием западной компании может потребоваться двойная проверка — по СП и API 650.

Расчетные нагрузки и воздействия на резервуар

Вертикальный резервуар подвергается комплексному воздействию статических, динамических и климатических факторов. Проектирование должно обеспечивать устойчивость и прочность при всех возможных режимах — от пустого состояния до полного заполнения.
Основные виды нагрузок:

• Гидростатическое давление нефти, зависящее от уровня заполнения и плотности продукта;
• Вес конструкции — собственный вес стенок, кровли, днища и оборудования;
• Ветровая нагрузка — особенно критична для высоких резервуаров (более 15 м);
• Снеговая нагрузка — влияет на несущую способность кровли;
• Сейсмические воздействия — обязательны для районов с сейсмичностью 6 баллов и выше;
• Вакуум и избыточное давление — возникают при перекачке, особенно в герметичных резервуарах.

Расчет проводится по методу предельных состояний: первая группа — потеря несущей способности, вторая — недопустимые деформации. Для каждого случая определяются коэффициенты сочетания нагрузок согласно СП 20.13330.2016.

Пример расчета ветровой устойчивости

1. Определение скоростного напора ветра по карте ветровых районов РФ (от I до VII).
2. Расчет ветровой нагрузки на цилиндрическую поверхность с учетом аэродинамического коэффициента (обычно 0.7 для резервуаров).
3. Проверка устойчивости против опрокидывания: момент от ветра не должен превышать удерживающий момент от собственного веса.
4. При необходимости — установка анкерных креплений.

Конструктивные особенности вертикальных резервуаров

Конструкция резервуара включает три основных элемента: днище, стенку и кровлю. Каждый из них проектируется с учетом функционального назначения, условий эксплуатации и технологии монтажа.
Днище может быть плоским (на жестком основании) или коническим (для самоудаления осадков). Часто используется комбинированная схема: центральная часть — из листов, приваренных встык, кромка — с увеличенной толщиной для компенсации коррозии.
Стенка состоит из поясов — горизонтальных колец из листовой стали. Толщина нижнего пояса наибольшая, так как он воспринимает максимальное гидростатическое давление. Верхние пояса могут быть тоньше. Соединения — преимущественно автоматическая сварка встык.
Кровля бывает:

• Стационарной (конической или сферической) — для резервуаров без понтонов;
• Плавающей крышей (понтоны) — снижает испарение нефти и минимизирует взрывоопасную зону;
• Бескрышевой с понтоном — используется в современных экологичных решениях.

Узлы сопряжения: слабые места конструкции

Особое внимание уделяется зонам перехода между элементами:

• Сопряжение стенки и днища — место концентрации напряжений, требует усиления и контроля сварных швов;
• Приварка кровли к стенке — проверяется на герметичность и устойчивость к циклическим нагрузкам;
• Отверстия под патрубки — усиливаются накладками, особенно при диаметре более 500 мм.

Выбор материалов для стенок, днища и кровли

Материал стенок — это, как правило, низколегированная или углеродистая сталь. Наиболее распространенные марки: 09Г2С, 14Г2, 16ГС, 17Г1С. Выбор зависит от температуры эксплуатации, толщины листа и требований к ударной вязкости.
Для холодного климата (температура ниже –40 °C) применяют стали с повышенной ударной вязкостью по Шарпи при соответствующей температуре. Например, сталь 10ХНДП допускается к применению в Арктике.
Таблица выбора стали в зависимости от условий:

Днище изготавливается из стали той же марки, но с припуском на коррозию (обычно +1–2 мм). Кровля — из более тонкой стали (4–6 мм), но с ребрами жесткости.

Проектирование фундамента и основания

Фундамент резервуара — ключевой элемент, обеспечивающий равномерную передачу нагрузки на грунт. Деформация основания приводит к перекосу, повреждению днища и утечкам.
Наиболее распространенные типы фундаментов:

• Щебеночная подушка с асфальтовым выравнивающим слоем — для легких грунтов;
• Железобетонное кольцо — при высокой нагрузке или слабых грунтах;
• Свайное основание — в условиях вечной мерзлоты или болотистой местности.

Проектирование включает:

• Инженерно-геологические изыскания (определение типа грунта, модуля деформации, уровня грунтовых вод);
• Расчет осадок — не должны превышать 200 мм для крупных резервуаров;
• Проверку на выпор грунта по контуру;
• Устройство дренажной системы вокруг резервуара.

Ошибки при проектировании основания

• Недооценка неоднородности грунта — приводит к неравномерным осадкам.
• Отсутствие гидроизоляции подушки — капиллярное поднятие влаги вызывает коррозию днища.
• Игнорирование пучинистости грунта — зимой возможен подъем центра днища.

Антикоррозионная защита и долговечность

Коррозия — главная причина сокращения срока службы резервуаров. Защита осуществляется комплексно: внешняя, внутренняя и электрохимическая.
Внешняя защита:

• Лакокрасочные покрытия — эпоксидные, полиуретановые составы с сроком службы 10–15 лет;
• Катодная защита — особенно эффективна для днища, контактирующего с грунтом.

Внутренняя защита:

• Для нефти — чаще всего достаточно пассивной защиты за счет слоя осадков, но при наличии воды требуется активная защита;
• Применение ингибиторов коррозии в составе нефти;
• Для резервуаров с понтоны — защита внутренней поверхности стенки от конденсата.

Сроки службы и график диагностики

Средний срок службы резервуара — 25–30 лет. При качественной защите и обслуживании достигает 40 лет.
Рекомендуемые сроки обследований:

• Визуальный осмотр — ежегодно;
• Ультразвуковое измерение толщины — каждые 3 года;
• Полная диагностика с частичным вскрытием — каждые 10 лет.

Экспертное мнение

Успешное проектирование резервуара невозможно без системного подхода. Необходимо интегрировать данные из геологии, климата, химии хранимого продукта и требований эксплуатации. Автоматизация расчетов с помощью ПО (например, SCAD, ЛИРА, CAESAR II) позволяет повысить точность и сократить время проектирования.
Особое внимание следует уделять жизненному циклу объекта: от изготовления до демонтажа. Учет условий ремонта, замены днища и реконструкции снижает общие затраты. Также важно проектировать с запасом по нагрузкам — это дает возможность модернизации в будущем.
Применение BIM-моделирования позволяет выявить коллизии на стадии проектирования, оптимизировать расход материалов и организовать монтаж. Особенно это актуально для резервуарных парков с плотной застройкой.

Вопросы и ответы

Заключение

Проектирование стальных вертикальных резервуаров — сложный инженерный процесс, требующий междисциплинарного подхода. Соблюдение нормативов, точный расчет нагрузок, грамотный выбор материалов и защита от коррозии — ключевые факторы успеха. Отклонение даже на один параметр может привести к аварии, экологическому ущербу и финансовым потерям.
Современные технологии — от BIM до датчиков мониторинга — позволяют повысить надежность и продлить срок службы резервуаров. Однако основа остается прежней: глубокое понимание норм, внимательность к деталям и уважение к безопасности.

• Используйте актуальные нормы: СП 70.13330, ГОСТ Р 58961–2020, API 650 при необходимости.
• Рассчитывайте все нагрузки, включая ветер, снег и сейсмику, с запасом.
• Выбирайте материалы с учетом климата и типа нефти.
• Уделяйте особое внимание фундаменту и антикоррозионной защите.
• Планируйте диагностику и обслуживание на весь жизненный цикл.
