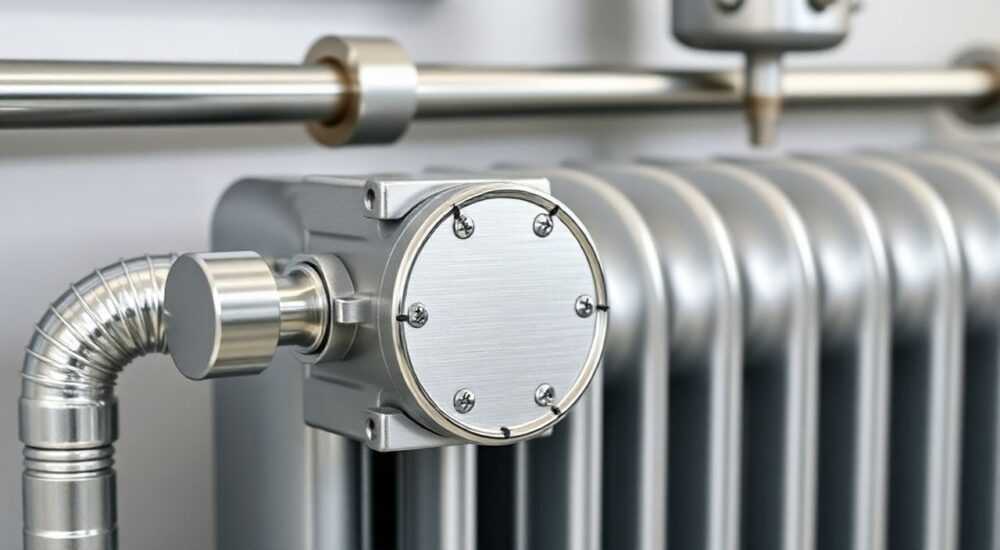

Обвязка биметаллического радиатора

Обвязка биметаллического радиатора — это комплекс инженерных решений, обеспечивающих эффективное подключение отопительного прибора к системе центрального или индивидуального отопления. Она включает в себя трубы, запорно-регулирующую арматуру, соединительные элементы и узлы безопасности, которые определяют не только работоспособность системы, но и её долговечность, энергоэффективность и комфорт при эксплуатации. Правильно выполненная обвязка позволяет равномерно распределять тепло, снижать гидравлические потери и обеспечивать возможность обслуживания или замены радиатора без остановки всей системы.

Что такое обвязка биметаллического радиатора и зачем она нужна

Обвязка — это совокупность всех элементов, соединяющих биметаллический радиатор с трубопроводами отопления. Она включает подводящие и отводящие трубы, запорную и регулирующую арматуру, переходники, кронштейны и устройства для удаления воздуха. Цель обвязки — создать герметичный, надёжный и управляемый контур, способный эффективно передавать тепло от теплоносителя в помещение.
Биметаллические радиаторы состоят из стального сердечника (по которому движется вода) и алюминиевого корпуса (отвечающего за теплоотдачу). Это делает их прочными и устойчивыми к гидроударам, но требует особого подхода к подключению. Неправильная обвязка может привести к неравномерному прогреву, протечкам, завоздушиванию или преждевременному выходу из строя.
Обвязка также играет важную роль в энергосбережении. Современные решения позволяют автоматически регулировать температуру в зависимости от времени суток, погоды или присутствия людей. Это особенно актуально в условиях растущих тарифов на тепло.

Основные схемы подключения радиаторов

Выбор схемы подключения напрямую влияет на теплоотдачу, гидравлическое сопротивление и внешний вид системы. Существует три основные схемы: боковое, нижнее и диагональное подключение.
Боковое (одностороннее) подключение — наиболее распространённый вариант. Подводящая труба подключается к верхнему патрубку, а обратка — к нижнему с той же стороны. Эта схема проста в монтаже и подходит для радиаторов до 10 секций. Однако при большем количестве секций возможен недогрев дальних секций.
Нижнее подключение используется в современных системах с закрытым типом разводки, особенно при скрытой прокладке труб. Вход и выход расположены снизу, что улучшает эстетику. Для повышения эффективности применяются специальные термостатические головки и перегородки внутри радиатора, направляющие поток теплоносителя.
Диагональное подключение считается самым эффективным. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Такой способ обеспечивает максимальный КПД, особенно для радиаторов с большим числом секций (12 и более), поскольку теплоноситель проходит практически весь объём прибора.

Как выбрать подходящую схему?

• Для частного дома с автономным отоплением предпочтительна диагональная схема — она обеспечивает лучшее распределение тепла.
• В квартире с центральным отоплением чаще используется боковое подключение, так как оно совместимо с существующей разводкой.
• Нижнее подключение — оптимально при ремонте с дизайнерской отделкой, где трубы спрятаны в полу или стене.

Компоненты обвязки: что входит в комплект

Полноценная обвязка состоит из нескольких ключевых элементов, каждый из которых выполняет свою функцию. Отсутствие хотя бы одного компонента может привести к снижению надёжности или комфорта.
Шаровой кран — устанавливается на подающей и обратной линии. Он позволяет перекрыть подачу теплоносителя для обслуживания или замены радиатора. Рекомендуется использовать краны с никелированным покрытием и полнопроходной конструкцией, чтобы не создавать дополнительного сопротивления потоку.
Термостатический клапан — устройство, автоматически регулирующее поток теплоносителя в зависимости от температуры в помещении. Он работает в паре с термоголовкой, которая реагирует на изменения воздуха. Это позволяет поддерживать комфортный микроклимат и экономить до 20% энергии.

Воздухоотводчик (кран Маевского) необходим для удаления воздуха из радиатора. Без него возможны шум, завоздушивание и снижение теплоотдачи. Устанавливается на верхнем коллекторе, противоположном стороне подключения подачи.

Переходники и ниппели используются для соединения секций радиатора и подключения к трубам. Чаще всего применяются G½» или G¾». Важно использовать паронитовые или графитовые прокладки для герметичности.

Минимальный комплект обвязки

1. Шаровой кран — 2 шт. (на подачу и обратку)
2. Термостатический клапан — 1 шт.
3. Комплект переходников и ниппелей — в зависимости от типа труб
4. Кран Маевского — 1 шт.
5. Кронштейны для крепления радиатора — 2–3 шт.

Этапы монтажа обвязки: пошаговая инструкция

Правильный монтаж — залог долгой и бесперебойной работы системы отопления. Ниже приведена универсальная последовательность действий, применимая как для квартир, так и для частных домов.

Подготовка и разметка

• Определите место установки радиатора. Оптимально — под окном, на расстоянии 10–12 см от пола и 5 см от стены.
• Выполните разметку под кронштейны. Для радиатора до 10 секций достаточно двух нижних и одного верхнего кронштейна.
• Убедитесь, что стена способна выдержать вес прибора (биметаллический радиатор весит 1.5–2 кг на секцию).

Установка кронштейнов и радиатора

1. Закрепите кронштейны в стене с помощью дюбелей.
2. Повесьте радиатор, проверьте горизонталь строительным уровнем.
3. При необходимости добавьте регулировочные прокладки.

Подключение труб и арматуры

• Подсоедините подводящие трубы, используя фитинги, подходящие по диаметру (обычно ½ дюйма).
• Установите термостатический клапан на подающей линии, шаровой кран — на обратке.
• Подключите кран Маевского к верхнему патрубку с противоположной стороны.

Опрессовка и запуск системы

1. Перекройте все краны, откройте термостат и кран Маевского.
2. Медленно подайте теплоноситель, наблюдая за герметичностью соединений.
3. Удалите воздух через кран Маевского, затем закройте его.
4. Проверьте работу термоголовки: при повышении температуры клапан должен перекрывать поток.

Типичные ошибки при обвязке и как их избежать

Даже опытные мастера допускают ошибки, которые могут стоить дорого в будущем. Знание этих «ловушек» поможет вам контролировать процесс или выполнить монтаж самостоятельно.
Неправильная ориентация термостатической головки — если она направлена в сторону радиатора, то будет реагировать на его тепло, а не на воздух в комнате. Это приводит к постоянному перегреву. Головка должна быть установлена горизонтально, параллельно полу.
Отсутствие балансировки в системе с несколькими радиаторами. Ближайшие к котлу приборы получают больше теплоносителя, дальние — хуже греют. Решение — использование радиаторов с балансировочными клапанами или установка двухходовых вентилей.
Использование уплотнителей низкого качества. Льняная подмотка без герметика со временем рассыхается, а дешёвые прокладки деформируются. Используйте современные материалы: ФУМ-лента, анаэробные герметики или паронитовые прокладки.

Чек-лист: чего нельзя делать при обвязке

• Не устанавливайте термоголовку вертикально или под углом.
• Не экономьте на запорной арматуре — дешёвые краны быстро выходят из строя.
• Не подключайте радиатор без крана Маевского — завоздушивание неизбежно.
• Не игнорируйте уровень — перекос более 1 мм на метр приводит к плохой циркуляции.

Экспертное мнение

Марина Петрова, ведущий инженер проектного бюро «ТеплоДом», с 20 летним стажем проектирования систем отопления:

Она также отмечает рост популярности нижнего подключения с использованием модульных коллекторных групп. «Такие системы выглядят аккуратно, легко обслуживаются и позволяют быстро заменить радиатор без слива теплоносителя со всего дома.»

Вопросы и ответы

Заключение

Обвязка биметаллического радиатора — это не просто набор труб и кранов, а продуманная система, от которой зависит комфорт, безопасность и экономичность отопления. Правильный выбор схемы, качественные компоненты и точный монтаж — ключевые факторы долгой и эффективной работы.
Современные технологии позволяют выйти за рамки простого обогрева: термостаты, умные датчики и модульные узлы делают систему адаптивной и удобной. Даже небольшая инвестиция в качественную обвязку окупается снижением расходов на отопление и увеличением срока службы оборудования.

• Выбирайте схему подключения с учётом количества секций и условий монтажа.
• Обязательно устанавливайте термостатический клапан и кран Маевского.
• Используйте качественные материалы и соблюдайте технологию монтажа.
• Регулярно обслуживайте систему для предотвращения аварий.
• Рассмотрите возможность интеграции в «умный дом» для максимального комфорта и экономии.
