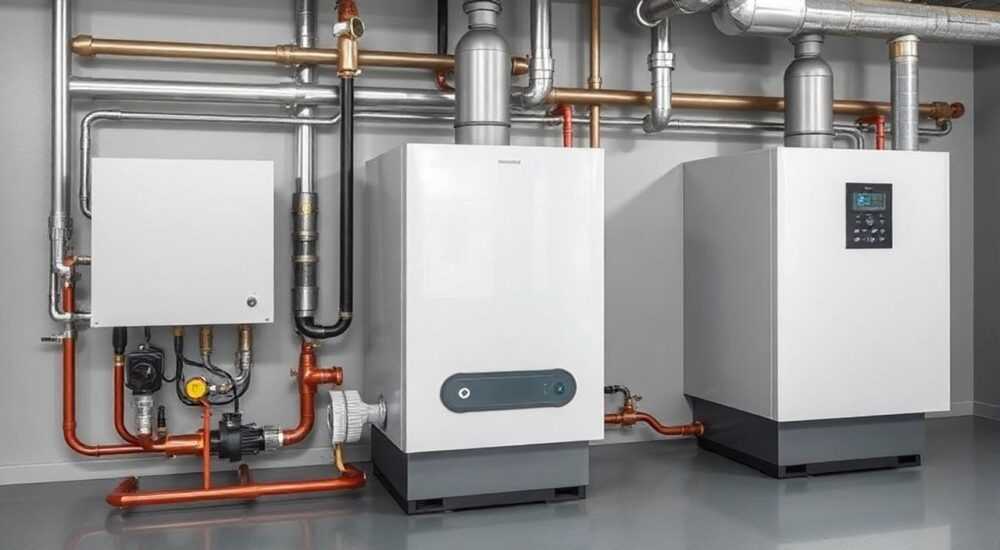

Обвязка газового и электрического котла в одну систему

Совмещение газового и электрического котлов в одной системе отопления — эффективное решение для повышения надежности и энергоэффективности обогрева дома. Оно позволяет использовать дешевый газ как основной источник тепла и переходить на электричество при перебоях с подачей газа или в пиковые периоды. Ключевое условие успеха — правильная обвязка, исключающая конфликты между котлами и обеспечивающая стабильную циркуляцию теплоносителя.

Зачем совмещать газовый и электрический котлы в одной системе?

Многие домовладельцы задумываются о резервировании системы отопления, особенно если живут в регионах с нестабильными поставками газа или частыми авариями на магистралях. Газовый котёл — экономически выгодный вариант, но он зависит от внешней инфраструктуры. Электрический котёл, напротив, прост в установке и надёжен, но его эксплуатация может быть дорогой при постоянном использовании.

Совмещение двух типов котлов позволяет получить лучшее из обоих миров: основной режим на газе, резервный — на электричестве. Это особенно актуально в загородных домах, где отключение газа зимой может привести к промерзанию труб и разрушению системы. Также такая схема полезна при временных ремонтах газового оборудования.

Кроме того, комбинированная система даёт возможность использовать тарифы на электроэнергию. Например, ночью, когда действует льготный тариф, можно запускать электрокотёл для поддержания минимальной температуры. Днём же работает газовый агрегат. Такой подход снижает общие расходы на отопление.

Принцип работы обвязки: как устроена система

Основная задача обвязки — обеспечить корректное взаимодействие двух котлов без создания противодавления, гидравлических ударов или перегрева. Оба котла подключаются к одной системе отопления, но работают поочерёдно, а не одновременно. Это достигается за счёт гидравлического разделения и управления через автоматику.

Центральным элементом является гидроразделитель (гидравлическая стрелка) — устройство, которое выравнивает давление в контурах и предотвращает «перетекание» теплоносителя от одного котла к другому. Без него более мощный котёл может блокировать работу второго, создавая обратный поток.

Теплоноситель циркулирует по замкнутому контуру. Когда газовый котёл выключен, электрический может взять на себя нагрузку. Переключение происходит либо вручную, либо автоматически, в зависимости от настроек системы. Важно, чтобы каждый котёл имел собственный циркуляционный насос и группу безопасности.

Оборудование для обвязки: что нужно для сборки

Для правильной обвязки потребуется комплекс компонентов, каждый из которых выполняет свою функцию. Ниже приведён список основного оборудования.

• Газовый котёл (настенный или напольный, с возможностью внешнего управления)
• Электрический котёл (мощность подбирается под площадь дома и резервные нужды)
• Гидроразделитель (диаметр — не менее диаметра основного трубопровода)
• Циркуляционные насосы (по одному на каждый котёл, желательно с модуляцией скорости)
• Группы безопасности (предохранительный клапан, манометр, воздухоотводчик)
• Обратные клапаны (устанавливаются на выходе каждого котла, чтобы исключить обратный поток)
• Термостаты и датчики температуры (для контроля работы системы)
• Автоматический блок управления (реле, контроллер или погодозависимая автоматика)
• Трубопроводы и фитинги (из меди, металлопластика или сшитого полиэтилена)
• Расширительный бак (общий для всей системы, рассчитанный на суммарный объём)

Особое внимание стоит уделить выбору электрокотла. Он должен быть рассчитан на длительную работу и иметь защиту от перегрева. Мощность подбирается исходя из теплопотерь дома — обычно 1–1,5 кВт на 10 м² при стандартной теплоизоляции.

Шаг за шагом: как правильно выполнить обвязку

Сборка комбинированной системы требует точности и соблюдения последовательности. Ниже — пошаговая инструкция.

1. Подготовьте проект. Определите место установки оборудования, проложите трассы трубопроводов. Убедитесь, что рядом есть электрическая сеть для электрокотла и дымоход для газового.
2. Установите гидроразделитель. Его монтируют вертикально или горизонтально, в зависимости от модели. Подключите к нему главный контур отопления.
3. Подключите газовый котёл. От гидроразделителя проложите трубу к входу котла. Установите обратный клапан, циркуляционный насос и группу безопасности. Подключите к дымоходу и газовой магистрали.
4. Подключите электрический котёл. Аналогично — от гидроразделителя к котлу. Установите насос, обратный клапан, группу безопасности. Подключите к электросети через автоматический выключатель.
5. Установите расширительный бак. Его подключают к обратному трубопроводу перед гидроразделителем. Объём — 10–12% от общего объёма теплоносителя.
6. Подключите автоматику. Используйте реле времени, термостат или контроллер, который будет отслеживать температуру и включать электрокотёл при падении температуры ниже заданного уровня.
7. Заполните систему теплоносителем. Закачайте воду или антифриз, удалите воздух через воздухоотводчики. Проверьте герметичность всех соединений.
8. Проведите пробный запуск. Сначала включите газовый котёл, затем — электрический. Убедитесь, что нет утечек, насосы работают, а автоматика корректно переключает режимы.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при обвязке двух котлов. Ниже — самые распространённые проблемы и пути их решения.

• Отсутствие гидроразделителя. Без него котлы мешают друг другу. Решение — установить гидравлическую стрелку, даже если система кажется простой.
• Неправильная установка обратного клапана. Если клапан пропускает теплоноситель в обратную сторону, один котёл может нагревать другой. Проверяйте направление стрелки на корпусе.
• Использование одного насоса на два котла. Это создаёт риск остановки циркуляции. Каждый котёл должен иметь свой насос.
• Отсутствие автоматики. Ручное переключение неудобно и чревато замерзанием системы. Используйте хотя бы простой термостат с реле.
• Недостаточный объём расширительного бака. При нагреве вода расширяется. Если бак мал, срабатывает предохранительный клапан. Рассчитывайте объём точно.

Автоматика и управление: интеллектуальное переключение

Современные системы позволяют полностью автоматизировать процесс переключения между котлами. На рынке представлены решения от простых до сложных.

Базовый уровень — термостат с реле. При падении температуры ниже +18 °C включается электрокотёл. Как только газовый котёл снова начинает работать, термостат отключает электрический.

Более продвинутые системы используют контроллеры с программированием. Можно задать графики работы, учитывать погоду (через датчик наружной температуры), а также получать уведомления на смартфон.

Погодозависимая автоматика — это высший уровень. Она анализирует температуру снаружи и заранее подстраивает режим работы котлов. Например, если прогнозируется резкое похолодание, электрокотёл включается заранее, чтобы не допустить остывания системы.

Экспертное мнение

Интервью с Сергеем Морозовым, главным инженером проектной компании «ТеплоСтрой»

— Сергей, какие системы чаще всего заказывают клиенты?

— Около 60% заказов — это комбинированные системы: газ + электричество. Люди хотят надёжности. Особенно популярны такие решения в коттеджах, где нет централизованного отопления.

— А какие ошибки вы чаще всего видите на объектах?

— Самая частая — отсутствие гидроразделителя. Мастера считают, что «и так сойдёт», но потом возникают проблемы с циркуляцией. Ещё — неправильная настройка насосов. Если скорость слишком высокая, создаётся шум и износ оборудования.

— Что посоветуете домовладельцам?

— Не экономьте на автоматике и гидравлике. Лучше потратить больше на старте, чем переделывать систему через год. И обязательно заключайте договор с проектной организацией — пусть сделают расчёт и схему.

Вопросы и ответы

Заключение

Совмещение газового и электрического котлов — разумное решение для тех, кто ценит комфорт, надёжность и энергоэффективность. Правильно выполненная обвязка исключает конфликты между оборудованием и обеспечивает бесперебойную работу системы в любых условиях.

• Гидроразделитель необходим для стабильной работы двух котлов.
• Каждый котёл должен иметь свой насос и обратный клапан.
• Автоматика позволяет переключаться между котлами без участия человека.
• Расширительный бак — общий для всей системы, рассчитанный на полный объём.
• Регулярное обслуживание продлевает срок службы оборудования.
