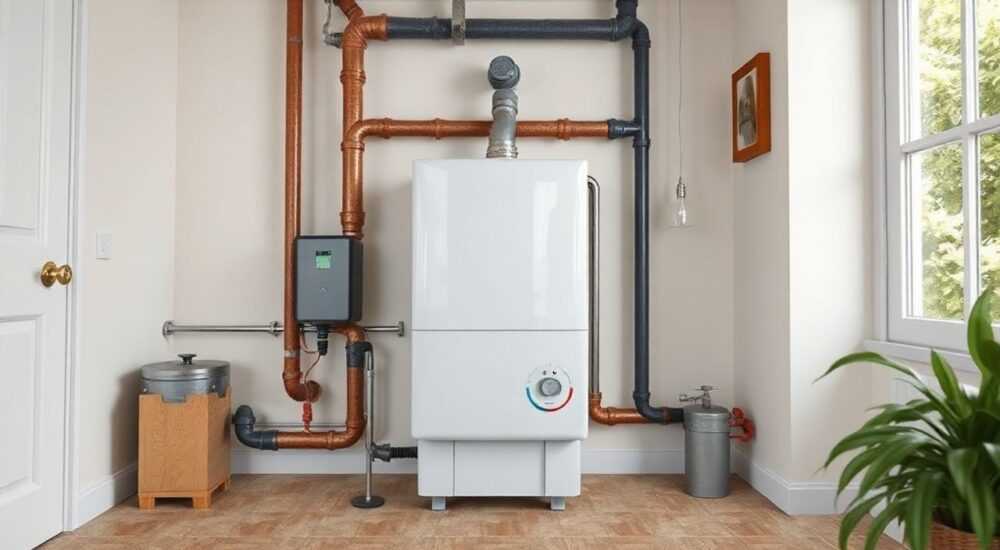

Обвязка газового котла напольного в частном доме

Газовый котёл — сердце системы отопления частного дома. Но даже самый надёжный и мощный агрегат не обеспечит стабильный комфорт, если обвязка выполнена с нарушениями. Неправильная схема подключения приводит к перегреву, снижению КПД, частым поломкам и даже авариям. Многие домовладельцы полагают, что достаточно подключить котёл к трубам и электричеству — но это лишь начало. Обвязка газового котла напольного в частном доме — это комплексная инженерная задача, требующая понимания гидравлики, термодинамики и нормативных требований. От качества этой работы зависит не только эффективность отопления, но и безопасность всей системы.

Что такое обвязка газового котла и зачем она нужна

Обвязка — это совокупность труб, арматуры и устройств, которые соединяют газовый котёл с системой отопления, водоснабжения и дымоходом. Это не просто «трубы с кранами», а инженерная система, обеспечивающая безопасную, эффективную и долговечную работу оборудования. Без правильной обвязки даже топ-модель котла будет работать с перебоями, быстро изнашиваться или выйти из строя.

Представьте, что вы купили дорогой автомобиль, но не установили систему охлаждения или тормоза — машина не поедет, а если и поедет, то с риском для жизни. То же самое и с котлом. Без расширительного бака давление в системе вырастет до критического уровня, и произойдёт разрыв труб. Без циркуляционного насоса теплоноситель не будет двигаться равномерно — в одних радиаторах будет жарко, в других — холодно. Без воздухоотводчиков скапливаются воздушные пробки, снижающие теплоотдачу на 30–40%.

Кроме того, современные котлы оснащены электронными блоками управления, чувствительными к перепадам давления и температуры. Неправильная обвязка может привести к ложным срабатываниям, ошибкам в работе автоматики и сбоям в режимах «лето/зима». Это не только неудобно — это дорого. Замена электронного блока управления стоит от 15 000 до 40 000 рублей, а ремонт системы — ещё дороже.

Основные компоненты обвязки: список и функции

Каждый элемент обвязки выполняет свою строго определённую задачу. Пропустить или заменить его «на глаз» — значит поставить под угрозу всю систему. Ниже — полный список обязательных и рекомендуемых компонентов.

• Циркуляционный насос — обеспечивает принудительное движение теплоносителя. Без него в системах с длинными контурами и несколькими этажами тепло распределяется неравномерно. Современные насосы с регулировкой скорости (например, Grundfos ALPHA2) экономят до 70% электроэнергии по сравнению с классическими моделями.
• Расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве. Объём бака должен составлять 10–15% от общего объёма системы. Мембранный бак с предварительной закачкой воздуха — единственный допустимый вариант для газовых котлов.
• Воздухоотводчики — удаляют скопившийся воздух из системы. Ручные — для радиаторов, автоматические — для верхних точек трубопровода. Игнорирование этого элемента — одна из главных причин шума в системе и снижения КПД.
• Трёхходовой клапан — регулирует температуру обратки, предотвращая конденсацию на теплообменнике. Особенно важен для конденсационных котлов, где температура обратки не должна опускаться ниже 55 °C.
• Запорная арматура — шаровые краны на подаче и обратке позволяют отключать котёл без слива системы. Это критично для обслуживания и ремонта.
• Фильтр грубой очистки — защищает насос и теплообменник от механических примесей. Устанавливается перед насосом. Рекомендуется чистить раз в год.
• Группа безопасности — включает предохранительный клапан, манометр и автоматический воздухоотводчик. Устанавливается на подающей трубе в 30–50 см от котла. Не заменяется другими элементами!

Также рекомендуется установить байпас с запорной арматурой — он позволяет отключить насос без остановки всей системы. Это полезно при перебоях с электричеством или для ручного обслуживания.

Схемы обвязки: какие выбрать для частного дома

Существует три основных схемы обвязки, каждая из которых подходит под определённые условия. Выбор зависит от типа котла, площади дома, наличия бойлера и системы «тёплый пол».

• Простая схема (для малых домов до 150 м²) — котёл подключён напрямую к радиаторам, с насосом, расширительным баком и группой безопасности. Подходит для одноконтурных котлов без ГВС. Экономична, но не гибка.
• Схема с буферной ёмкостью — используется при наличии твёрдотопливного котла или солнечных коллекторов. Буфер накапливает тепло и плавно отдаёт его в систему, снижая количество включений газового котла. Рекомендуется для домов с высокой инерционностью.
• Схема с трёхходовым клапаном и бойлером косвенного нагрева — идеальна для двухконтурных котлов, где требуется стабильная температура ГВС. Клапан перераспределяет поток между отоплением и ГВС, предотвращая перегрев и конденсат.

Для домов площадью более 200 м² с несколькими этажами и тёплыми полами рекомендуется схема с гидравлической стрелкой. Она разделяет потоки между контурами, исключает гидравлические помехи и позволяет подключать до 5 независимых контуров.

Пошаговая установка обвязки: алгоритм монтажа

Монтаж обвязки — это не «покрутил краны и всё». Это чёткий алгоритм, соблюдение которого гарантирует безопасность и эффективность.

1. Подготовка. Отключите газ и электричество. Слейте воду из системы. Убедитесь, что все трубы чистые, без окалины и сварного шлака.
2. Установка группы безопасности. Монтируйте её строго на подающей трубе, в 30–50 см от выхода котла. Не используйте удлинители — давление должно измеряться непосредственно у котла.
3. Установка фильтра грубой очистки. Размещайте перед циркуляционным насосом. Направление потока указано стрелкой на корпусе — соблюдайте его.
4. Подключение насоса. Устанавливайте горизонтально, с осью вращения параллельно полу. Подключайте к электропитанию через стабилизатор или ИБП, особенно если в доме частые перебои.
5. Подключение расширительного бака. Устанавливайте в самой высокой точке системы — обычно на подающей магистрали перед котлом. Предварительно проверьте давление в баке (1,2–1,5 бар для систем до 100 м²).
6. Установка трёхходового клапана (если используется). Подключайте по схеме производителя. Обязательно проверьте температуру обратки — она должна быть не ниже 55 °C.
7. Подключение к дымоходу. Используйте только сертифицированные дымоходы. Уклон — не менее 3° к котлу. Не допускайте изгибов под 90° — это снижает тягу на 40%.
8. Заполнение и проверка. Заполните систему водой через кран подпитки. Воздушные пробки удаляйте через краны Маевского. Проверьте давление — оно должно быть 1,2–1,5 бар. Запустите котёл и наблюдайте за работой 2–3 часа.

Частые ошибки при обвязке и как их избежать

Большинство аварий в системах отопления происходят не из-за брака котла, а из-за ошибок монтажа. Вот самые распространённые:

• Отсутствие расширительного бака. Приводит к срабатыванию предохранительного клапана каждые 2–3 дня. Решение: установить бак объёмом 10–15% от объёма системы.
• Насос на обратке вместо подачи. Это нарушает работу автоматики и вызывает кавитацию. Насос всегда устанавливается на подающей трубе перед котлом.
• Использование обычного бака вместо мембранного. Простые баки с воздухом сверху быстро теряют эластичность. Мембранные баки — единственный допустимый вариант.
• Нет фильтра грубой очистки. Песок и ржавчина из труб разрушают насос и теплообменник. Чистка фильтра — обязательна раз в год.
• Неправильный уклон дымохода. Уклон должен быть к котлу, а не от него. Иначе конденсат стекает обратно — и разъедает теплообменник.
• Забытые воздухоотводчики. Особенно в высоких точках. Воздушные пробки снижают теплоотдачу на 30–50%.

Не экономьте на материалах. Латунные краны и стальные трубы класса «А» — не роскошь, а необходимость. Пластиковые или китайские аналоги служат 2–3 года, а потом начинают протекать.

Экспертное мнение: советы инженера-теплотехника

Елена рекомендует всем домовладельцам:

— Заказывать проект обвязки у сертифицированного инженера, даже если котёл «самоустановочный».
— Использовать только комплектующие, рекомендованные производителем котла (например, Vaillant, Buderus, Viessmann).
— Не подключать котёл напрямую к радиаторам без термостатических клапанов — это нарушает баланс.
— Проводить техническое обслуживание обвязки раз в год: чистка фильтров, проверка давления, осмотр воздухоотводчиков.

Она также отмечает: «Современные котлы — это не просто “печка”. Это умный комплекс, который требует интеллектуальной обвязки. Если вы используете умный котёл с Wi-Fi, но не установили датчики температуры на обратке — вы теряете 40% его возможностей».

Вопросы и ответы: самые частые вопросы

• Можно ли обойтись без циркуляционного насоса? Только если дом маленький (до 80 м²), с естественной циркуляцией и низким теплопотреблением. В 95% случаев это невозможно — вода не циркулирует равномерно, особенно при наличии тёплого пола. Риск перегрева котла — высокий.
• Какой должен быть диаметр труб для обвязки? Для котлов до 24 кВт — 25 мм (3/4 дюйма). Для 24–40 кВт — 32 мм. Для систем с гидравлической стрелкой — 40 мм. Труба меньше — повышает гидравлическое сопротивление, увеличивает нагрузку на насос.
• Почему после обвязки котёл часто отключается? Чаще всего — из-за низкой температуры обратки (менее 55 °C для конденсационных котлов). Проверьте трёхходовой клапан и балансировку системы. Также возможны ошибки в настройке автоматики.
• Можно ли использовать старый расширительный бак от старого котла? Нет. Баки имеют срок службы — 5–7 лет. Мембрана теряет эластичность, давление падает. Даже если бак «не протекает», он не работает должным образом.
• Нужен ли термостат на обратке? Да, особенно для конденсационных котлов. Он позволяет поддерживать температуру обратки в зоне эффективной конденсации (50–55 °C), повышая КПД до 108–110%.

Заключение

Обвязка газового напольного котла — это не этап монтажа, а фундамент всей системы отопления. От неё зависит, будет ли ваш дом тёплым зимой, сколько вы будете платить за газ, и насколько долго прослужит котёл. Неправильная обвязка — это не просто неудобство, это угроза безопасности, дорогостоящий ремонт и потеря гарантии производителя.

Современные технологии требуют не просто подключения, а профессионального проектирования. Даже если вы купили котёл с «умной» автоматикой, без правильной обвязки он превращается в дорогой обогреватель с высоким энергопотреблением. Помните: котёл — это только часть системы. Остальное — ваши трубы, насосы, клапаны и баки.

• Обязательно используйте расширительный бак, циркуляционный насос и группу безопасности.
• Трёхходовой клапан и фильтр грубой очистки — не опция, а необходимость для конденсационных котлов.
• Насос всегда устанавливается на подающей трубе, а не на обратке.
• Дымоход должен иметь уклон к котлу — иначе конденсат разрушит теплообменник.
• Профессиональный проект обвязки сэкономит вам деньги, время и нервы в будущем.
