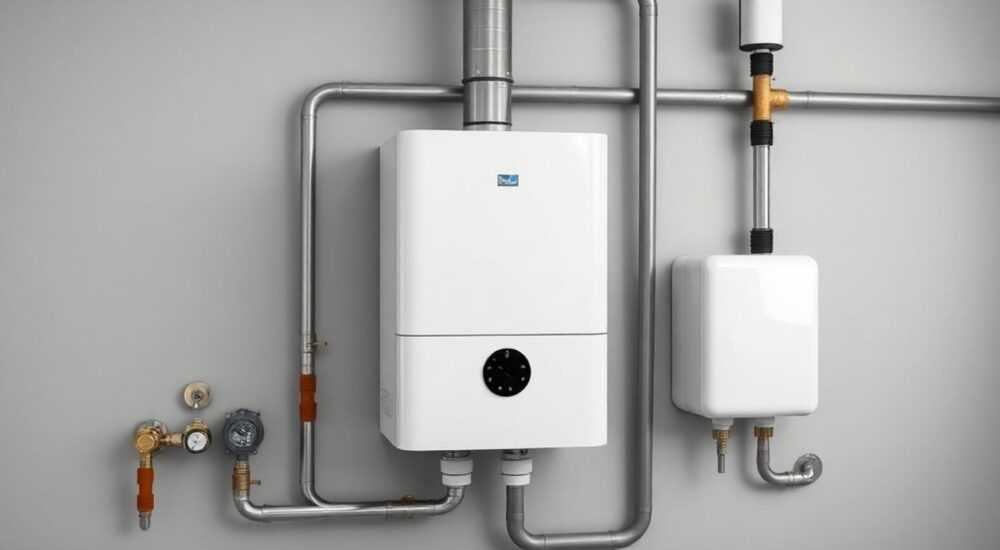

Обвязка газового котла настенного для отопления двухконтурного

Обвязка газового котла — это комплекс инженерных решений, обеспечивающих безопасную, эффективную и долговечную работу отопительной системы. Для настенных двухконтурных котлов она включает подключение к системе отопления и ГВС, установку запорной, регулирующей и предохранительной арматуры, а также монтаж расширительного бака, циркуляционного насоса (при необходимости) и группы безопасности. Правильно выполненная обвязка позволяет избежать гидроударов, перегрева, завоздушивания и преждевременного выхода оборудования из строя.

Что такое обвязка газового котла и зачем она нужна

Обвязка — это совокупность трубопроводов, фитингов, арматуры и дополнительных устройств, соединяющих газовый котёл с системой отопления и водоснабжения. Она выполняет несколько ключевых функций: транспортирует теплоноситель, регулирует давление, обеспечивает безопасность и позволяет проводить техническое обслуживание без полного слива системы.
Для двухконтурных настенных котлов обвязка особенно важна, поскольку они работают в режиме постоянного переключения между отоплением и нагревом горячей воды. Это создаёт динамические нагрузки на систему, которые необходимо компенсировать. Без грамотно организованной обвязки возможны шум, снижение КПД, частые остановки котла по ошибке и даже повреждение теплообменника.
Неправильная обвязка — одна из главных причин отказов в гарантийном обслуживании. Производители чётко указывают в паспортах требования к подключению: минимальный диаметр труб, наличие фильтров, параметры давления. Игнорирование этих норм может привести к аннулированию гарантии даже при заводском браке.

Основные элементы обвязки двухконтурного котла

Любая обвязка включает обязательные и опциональные компоненты. Базовый набор для настенного двухконтурного котла состоит из следующих элементов:

• Запорная арматура — шаровые краны на подаче и обратке отопления, а также на подводе газа и воды. Они позволяют перекрывать подачу для ремонта или сезонного отключения.
• Фильтры грубой очистки — устанавливаются на подающей линии отопления и на холодной воде перед контуром ГВС. Защищают теплообменник от накипи и механических загрязнений.
• Группа безопасности — обязательный элемент для систем с естественной циркуляцией, но часто используется и в принудительных системах. Включает манометр, воздухоотводчик и предохранительный клапан.
• Расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве. Обычно встроен в котёл, но при большой площади отопления требует внешнего бака.
• Циркуляционный насос — в современных котлах встроен, но в сложных системах может потребоваться дополнительный.

Дополнительные элементы зависят от конфигурации системы:

• Байпас — перемычка между подачей и обраткой, используется при установке радиаторов с термоголовками или в системах с естественной циркуляцией.
• Коллекторная группа — применяется в лучевой разводке, например, при подключении тёплого пола.
• Смесительный узел — необходим при комбинировании радиаторов и тёплых полов с разными температурными режимами.

Типовые схемы подключения: однотрубная, двухтрубная, коллекторная

Выбор схемы обвязки зависит от типа системы отопления, площади дома и количества контуров. Наиболее распространённые варианты:

1. Однотрубная система («Ленинградка») — теплоноситель последовательно проходит через все радиаторы. Проста в монтаже, но имеет значительный перепад температур. Требует байпасов на каждом радиаторе и точного гидравлического расчёта.
2. Двухтрубная система — подача и обратка идут параллельно, каждый радиатор подключается к обеим линиям. Обеспечивает равномерный нагрев, но требует больше труб и места.
3. Коллекторная (лучевая) система — используется при тёплых полах или при необходимости точного контроля температуры в каждом помещении. От коллектора идут отдельные линии к каждому контуру.

Для двухконтурных котлов чаще всего применяется двухтрубная схема с принудительной циркуляцией. Она сочетает эффективность, простоту балансировки и совместимость с автоматикой котла.

Как выбрать схему для вашего дома

• Если площадь дома менее 100 м² и нет тёплых полов — подойдёт двухтрубная попутная схема с нижним подключением радиаторов.
• При наличии тёплого пола — требуется коллектор с насосно-смесительным узлом. Температура подачи для пола — 35–45 °C, для радиаторов — 70–80 °C.
• В домах с высокими потолками или плохой теплоизоляцией — рассмотрите комбинированную систему с радиаторами в жилых зонах и тёплым полом в санузлах и кухне.

Группы безопасности и защита от аварийных ситуаций

Группа безопасности — это «страховка» системы отопления. Она состоит из трёх элементов: предохранительного клапана (обычно на 3 бар), воздухоотводчика и манометра. Устанавливается на подающей линии сразу после котла, в самой верхней точке контура.
Предохранительный клапан срабатывает при превышении допустимого давления, например, при закипании теплоносителя или закрытых кранах. Воздухоотводчик удаляет воздушные пробки, которые могут вызвать шум и перегрев. Манометр позволяет контролировать рабочее давление — норма для двухконтурного котла 1,0–1,5 бар.
В закрытых системах с насосом группа безопасности не всегда обязательна, так как избыточное давление сбрасывается через мембранный бак. Однако её установка рекомендуется — это дополнительный уровень защиты.

Когда нужна дополнительная защита

• Если система отопления работает с естественной циркуляцией — группа безопасности обязательна.
• При использовании твёрдотопливного котла в резерве — необходим аварийный сброс в бак или канализацию.
• В регионах с нестабильным электроснабжением — рассмотрите установку термосбрасывающего клапана, который активируется при перегреве.

Расширительный бак: назначение, расчет объема, монтаж

Расширительный бак компенсирует увеличение объёма воды при нагреве. Без него давление в системе растёт, что может привести к срабатыванию предохранительного клапана или повреждению оборудования.
Объём бака рассчитывается по формуле:
V = (Vi × Ef) / (1 – Pmin/Pmax),
где Vi — объём теплоносителя в системе, Ef — коэффициент расширения (для воды ~4%), Pmin и Pmax — начальное и максимальное давление.
Упрощённо: на каждые 10 литров теплоносителя — 1 литр бака. Например, для системы 150 л нужен бак 15 л. Если встроенного бака недостаточно, устанавливается внешний.

Правила монтажа

• Бак устанавливается на обратной линии, перед котлом.
• Подключение — через фланец снизу, чтобы воздух не скапливался в камере.
• Перед запуском проверьте давление в воздушной камере — оно должно быть на 0,2 бар ниже статического давления системы.

Байпас и циркуляционный насос: когда нужны и как правильно установить

Байпас — это перемычка между подачей и обраткой. Он нужен в трёх случаях: при естественной циркуляции, при установке насоса в обход котла и при подключении радиаторов с термостатическими головками.
В системах с принудительной циркуляцией байпас с насосом позволяет сохранить движение теплоносителя при отключении электричества. Насос устанавливается на байпасе с обратным клапаном, чтобы при работе основного насоса котла не создавать встречное сопротивление.
Циркуляционный насос в двухконтурных котлах обычно встроен. Но при большой протяжённости труб или сложной конфигурации (например, два этажа) может потребоваться второй насос на контур тёплого пола или радиаторов.

Типичные ошибки при монтаже насоса

• Установка насоса «вверх ногами» — вал должен быть строго горизонтальным.
• Отсутствие фильтра перед насосом — абразивные частицы быстро выводят из строя подшипники.
• Подключение к сети без автоматики — насос должен включаться только при запросе тепла.

Распространённые ошибки при обвязке и как их избежать

Несмотря на кажущуюся простоту, обвязка котла часто выполняется с нарушениями. Вот самые частые ошибки:

• Отсутствие фильтра грубой очистки — приводит к засорению теплообменника и снижению мощности.
• Неправильный выбор диаметра труб — слишком узкие трубы создают сопротивление, насос работает на износ.
• Закрытие сливного патрубка предохранительного клапана — нарушает безопасность, может привести к взрыву.
• Отсутствие воздухоотводчика в высшей точке — образуются воздушные пробки, котёл шумит и отключается.
• Игнорирование гидравлической балансировки — в дальних радиаторах холодно, ближние перегреваются.

Экспертное мнение

При проектировании обвязки ориентируйтесь на принципы энергоэффективности, безопасности и ремонтопригодности. Используйте качественные материалы — полипропилен, металлопластик или медь. Избегайте переходников и лишних фитингов.
Автоматизация значительно повышает комфорт: установите комнатный термостат и программатор. Это снизит расход газа на 15–20%. Для больших домов — рассмотрите погодозависимую автоматику, которая корректирует температуру подачи в зависимости от уличной.
Не экономьте на диагностике. Раз в год проводите техническое обслуживание: чистка теплообменника, проверка давления в баке, тест предохранительного клапана.

Вопросы и ответы

Заключение

Обвязка двухконтурного газового котла — это не просто подключение к трубам, а продуманная инженерная система, от которой зависит комфорт, безопасность и срок службы оборудования. Грамотная обвязка исключает гидроудары, перегрев, завоздушивание и позволяет котлу работать в оптимальном режиме.

• Всегда устанавливайте запорную арматуру и фильтры — это базовая защита котла.
• Рассчитывайте объём расширительного бака с запасом, особенно для больших домов.
• Группа безопасности — не перестраховка, а необходимый элемент безопасности.
• Используйте двухтрубную или коллекторную схему для равномерного обогрева.
• Регулярное ТО и диагностика — залог долгой и бесперебойной работы системы.
