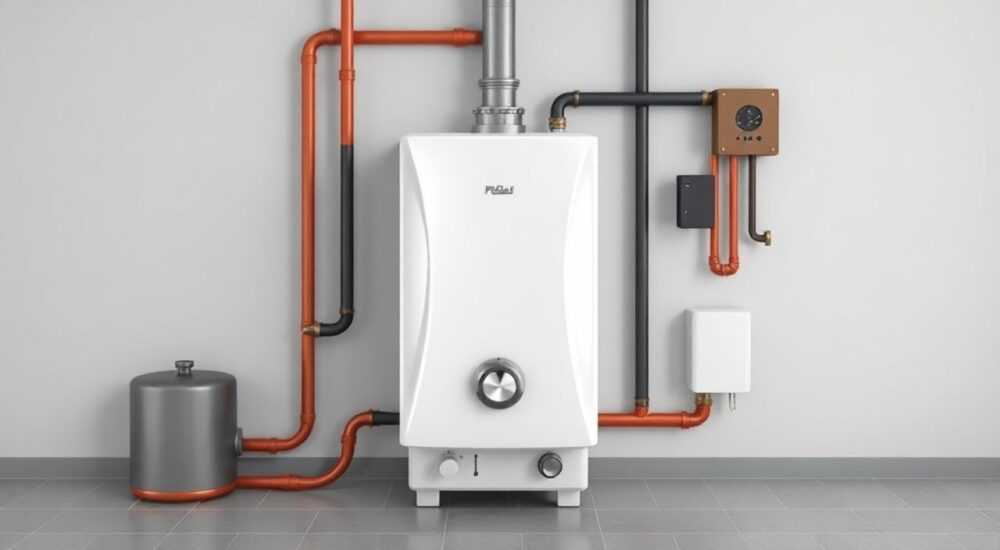

Обвязка напольного газового котла для отопления

Обвязка напольного газового котла – это комплекс технических решений, обеспечивающих корректную работу системы отопления. Многие домовладельцы сталкиваются с проблемой правильной организации подключения оборудования, что может привести к снижению эффективности работы всей системы и даже выходу котла из строя. Интересно, что около 40% неисправностей газовых котлов связаны именно с ошибками при обвязке. В этой статье мы подробно разберем все аспекты создания надежной системы подключения, рассмотрим типичные ошибки и предложим оптимальные решения для разных ситуаций.

Основные компоненты системы обвязки

Правильная обвязка напольного газового котла включает несколько ключевых элементов. Первым важным компонентом является группа безопасности, которая защищает систему от избыточного давления. Она состоит из манометра, воздухоотводчика и предохранительного клапана. Следующий обязательный элемент – циркуляционный насос, обеспечивающий принудительное движение теплоносителя по контурам отопления.

• Группа безопасности (манометр, воздухоотводчик, предохранительный клапан)
• Циркуляционный насос
• Расширительный бак
• Запорная арматура
• Фильтры механической очистки

Особое внимание стоит уделить расширительному баку, который компенсирует тепловое расширение воды в системе. Для бытовых систем его объем обычно составляет 10-15% от общего объема теплоносителя. Запорная арматура необходима для возможности обслуживания и ремонта оборудования без слива всей системы, а фильтры механической очистки защищают оборудование от загрязнений.

Схемы обвязки: выбор оптимального решения

Существует несколько основных схем обвязки напольных газовых котлов, каждая из которых имеет свои преимущества и особенности применения. Прямая схема подключения считается наиболее простой и экономичной, однако она подходит только для небольших систем отопления с одним контуром. При использовании двухконтурного котла рекомендуется применять коллекторную схему, обеспечивающую независимую регулировку каждого контура.

Гидравлическая стрелка становится необходимым элементом при работе с мощными котлами и сложными системами отопления. Она обеспечивает гидравлическую развязку между контурами и защищает теплообменник от термических ударов.

Пошаговая инструкция по монтажу

Процесс обвязки напольного газового котла требует строгого соблюдения последовательности действий. Первым этапом становится подготовка места установки: проверка горизонтальности основания и обеспечение свободного доступа ко всем элементам системы. Далее выполняется монтаж группы безопасности непосредственно на выходе подающего патрубка котла.

Важно помнить о правильной ориентации всех элементов системы. Циркуляционный насос следует устанавливать таким образом, чтобы его вал располагался горизонтально. Расширительный бак лучше всего разместить на обратной линии перед входом в котел. Все соединения должны быть герметичными, а запорная арматура – легко доступной для обслуживания.

Экспертное мнение: рекомендации специалиста

Алексей Петров, инженер-теплотехник с 15-летним опытом работы, руководитель проектного отдела компании «Теплоэнергосервис»: «На практике часто встречаются случаи, когда заказчики пытаются сэкономить на обвязке котла, используя некачественные компоненты или исключая некоторые элементы системы. Это приводит к серьезным проблемам в дальнейшем. Например, недавно мы столкнулись с ситуацией, когда владельцы коттеджа отказались от установки фильтров механической очистки. Через полгода эксплуатации теплообменник котла был полностью забит ржавчиной и песком из системы.»

По словам специалиста, важно использовать качественные материалы и комплектующие, даже если их стоимость кажется высокой. «Инвестиции в надежную обвязку всегда окупаются долговечностью работы всей системы,» – подчеркивает Алексей.

Частые ошибки и способы их предотвращения

При самостоятельном монтаже обвязки напольного газового котла домовладельцы часто допускают характерные ошибки. Наиболее распространенной является неправильное расположение расширительного бака. Его установка на подающей линии приводит к преждевременному износу мембраны и некорректной работе системы.

Другая типичная проблема – использование труб недостаточного диаметра. Это создает повышенное гидравлическое сопротивление и снижает эффективность работы циркуляционного насоса. Также опасно игнорирование необходимости балансировки системы, что приводит к неравномерному прогреву радиаторов.

Ответы на популярные вопросы

• Можно ли выполнить обвязку самостоятельно? Теоретически возможно, но рекомендуется доверить работу профессионалам, так как ошибки могут привести к серьезным последствиям.
• Как часто нужно обслуживать систему? Профилактический осмотр рекомендуется проводить ежегодно перед началом отопительного сезона.
• Нужна ли гидравлическая стрелка для частного дома? Обязательна при мощности котла свыше 50 кВт или наличии более трех контуров отопления.

Перспективные решения в области обвязки

Современные технологии предлагают новые подходы к организации обвязки напольных газовых котлов. Появление смарт-систем управления позволяет автоматизировать контроль параметров работы и своевременно выявлять неисправности. Компактные коллекторные шкафы нового поколения существенно упрощают монтаж и обслуживание системы.

Особый интерес представляют энергонезависимые решения, такие как саморегулирующиеся термостатические клапаны и гравитационные системы циркуляции. Эти технологии обеспечивают базовую работоспособность отопления даже при отсутствии электроснабжения.
