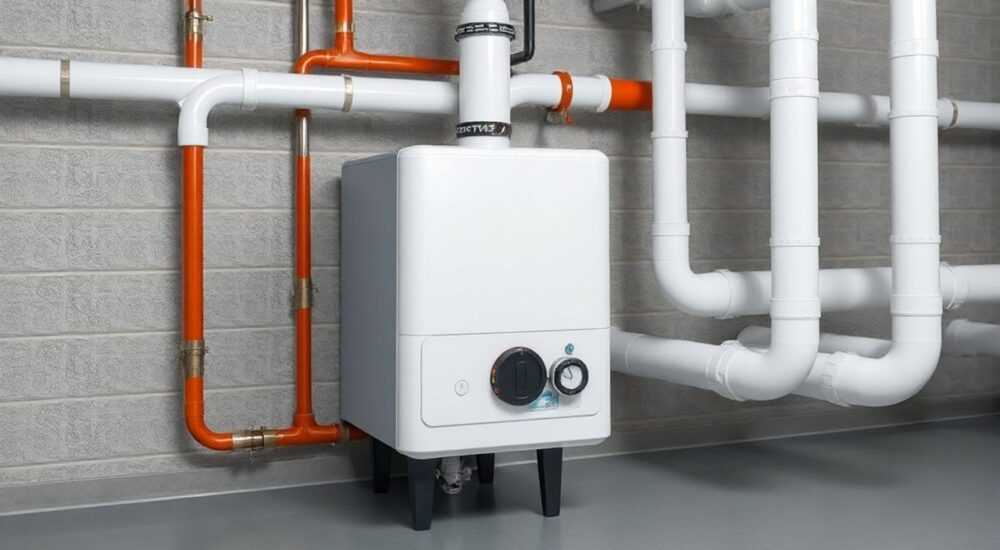

Обвязка напольного котла полипропиленом

Обвязка напольного котла полипропиленом — это надежный и экономичный способ организации отопительной системы частного дома. Полипропиленовые трубы устойчивы к коррозии, не подвержены гниению, просты в монтаже и обеспечивают длительный срок службы при правильном проектировании и установке. Однако выбор этого материала требует учета температурных режимов, давления в системе и особенностей подключения к теплогенератору.

Выбор материала: как выбрать подходящие полипропиленовые трубы

При обвязке напольного котла важно использовать только качественные полипропиленовые трубы, способные выдерживать высокие температуры и циклические нагрузки. Не все ПП-трубы одинаково подходят для систем отопления. Существуют различные типы, отличающиеся по составу, методу армирования и эксплуатационным характеристикам.

Основное различие — между армированными и неармированными трубами. Для отопления подходят только армированные варианты, так как они имеют меньший коэффициент линейного расширения и не деформируются при нагреве. Армирование может быть выполнено стекловолокном (PP-R GF) или алюминиевой фольгой (PP-R CT).

Трубы со стекловолокном более технологичны: их можно сваривать без зачистки, что ускоряет монтаж. Алюминиевое армирование обеспечивает лучшую термостойкость, но требует удаления фольги перед сваркой, иначе возможны протечки. Выбор зависит от условий монтажа и предпочтений мастера.

Для выбора подходящего материала стоит ориентироваться на маркировку. На трубе должна быть указана максимальная рабочая температура (не ниже 90–95 °C) и давление. Лучше отдавать предпочтение проверенным брендам: Rehau, Aquatherm, Uponor, Wavin Ekoplastik.

Фитинги также играют ключевую роль. Они должны быть из того же материала, что и трубы, и соответствовать диаметру. Особое внимание — угловым соединениям, тройникам и переходникам. Все элементы должны быть предназначены для отопления, а не для водоснабжения.

Как определить диаметр труб

Диаметр полипропиленовых труб выбирается исходя из мощности котла и гидравлического расчета системы. Для котлов до 30 кВт обычно достаточно трубы Ø25 мм (в наружном измерении). При мощности 30–50 кВт рекомендуют Ø32 мм, а свыше — уже Ø40 мм.

Слишком узкие трубы создают избыточное гидравлическое сопротивление, что снижает КПД и увеличивает шум насоса. Слишком широкие — повышают инерционность системы и требуют больше теплоносителя. Оптимальный баланс — залог эффективной работы.

Особенности обвязки напольного котла: требования и нормы

Обвязка напольного котла — это комплекс соединений, обеспечивающих подачу и обрат теплоносителя, а также подключение групп безопасности, расширительного бака, циркуляционного насоса и автоматики. От правильности монтажа зависит безопасность, эффективность и долговечность всей системы.

Главное требование — соответствие СП 41-104-2000 и СНиП 41-01-2003. В частности, запрещено прямое подключение полипропиленовых труб к выходам котла без металлических переходников. Это связано с тем, что металл компенсирует вибрации и локальный перегрев, которые могут повредить пластик.

Также необходимо предусматривать возможность демонтажа котла без разрушения трубопровода. Для этого используются разъемные соединения (американки) на подключении к котлу. Это позволяет быстро заменить или отремонтировать оборудование.

Группа безопасности — обязательный элемент. Она включает манометр, воздухоотводчик и предохранительный клапан (обычно на 3 бар). Устанавливается на подающей линии сразу после котла, строго вертикально. Под клапан обязательно выводится сбросной патрубок в канализацию или дренаж.

Расширительный бак должен быть подключен через обратный трубопровод или в точку наименьших гидравлических колебаний. Его объем рассчитывается как 10–12% от общего объема теплоносителя в системе. Бак оснащается шаровым краном для обслуживания.

Циркуляционный насос устанавливается на обратке перед котлом. Это снижает температурную нагрузку на ротор и продлевает срок службы. Перед насосом монтируется сетчатый фильтр грубой очистки, который защищает оборудование от песка и окалины.

Схемы обвязки: открытая и закрытая система

В частных домах чаще используется закрытая система с мембранным расширительным баком. Она компактна, не требует постоянного контроля уровня воды и герметична. Открытая система с расширительным баком в чердаке применяется редко — только при отсутствии электричества или в старых домах.

Для напольных котлов на твердом топливе особенно важна защита от перегрева. Здесь рекомендуется установка буферной емкости (теплоаккумулятора) и трехходового клапана, который направляет избыточное тепло в бак при достижении заданной температуры.

Пошаговая инструкция по монтажу обвязки

Монтаж обвязки требует аккуратности, точности и соблюдения технологии сварки полипропилена. Работы лучше проводить при положительной температуре, в чистом помещении, с использованием профессионального оборудования.

1. Подготовка инструментов и материалов: паяльник с насадками Ø20–40 мм, рулетка, маркер, ножницы для резки труб, уровень, шаровый кран, американки, группа безопасности, насос, фильтр, расширительный бак, трубы и фитинги.
2. Разметка и раскрой труб: замерьте расстояния между точками подключения. Нарежьте трубы с запасом 1–2 см на сварку. Сделайте отметки глубины входа в фитинг (обычно 16–20 мм).
3. Сварка соединений: разогрейте паяльник до 260 °C. Одновременно наденьте трубу и фитинг на насадки. Выдержите 4–8 секунд (в зависимости от диаметра), затем быстро соедините без вращения. Зафиксируйте на 10–15 секунд.
4. Сборка узлов: начните с подключения группы безопасности к подающему патрубку котла через металлический переходник. Затем соберите контур подачи и обратки, установите насос, фильтр и бак.
5. Монтаж и фиксация: закрепите трубы хомутами с шагом 50–70 см. Не затягивайте слишком плотно — оставьте люфт для температурного расширения. Обязательно сделайте компенсационные петли на длинных прямых участках.
6. Опрессовка системы: заполните систему водой, удалите воздух, проверьте давление (1,5–2 бар). Выдержите 24 часа. При отсутствии протечек — запуск котла.

Требования к сварке

Качество сварки — основа надежности. Соединение должно быть ровным, без наплывов, зазоров и перегрева. Если труба вошла в фитинг слишком глубоко или недостаточно — шов будет слабым. Температура паяльника должна быть строго 260 °C: при 240 °C — недостаточное слияние, при 280 °C — разрушение структуры пластика.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые проявляются спустя месяцы или годы. Вот самые частые:

• Использование неармированных труб: при нагреве они удлиняются на 5–6 мм на метр, что вызывает провисание и разрушение креплений.
• Жесткая фиксация труб: не оставлено место для температурного расширения. Результат — деформация, отрыв от фитингов.
• Отсутствие компенсаторов: на прямых участках более 3 метров необходимы П-образные петли или гибкие вставки.
• Сварка «на глаз»: без точной глубины входа и выдержки времени. Швы получаются неравномерными.
• Подключение к котлу без переходника: прямое соединение пластика с металлом котла — риск термического разрушения.

Чек-лист перед запуском

• Проверены все сварные соединения на визуальные дефекты.
• Установлена группа безопасности и расширительный бак.
• Циркуляционный насос установлен на обратке, с фильтром.
• Система опрессована при давлении 1,5× рабочее.
• Воздух удален из всех контуров.
• Трубы зафиксированы с учетом температурного расширения.

Экспертное мнение

«Полипропилен — отличный материал для обвязки, если его правильно использовать. Главное — не путать бытовые трубы с техническими. Для отопления нужны только армированные, PN25, с маркировкой “Hot Water” или “Heating”. Также важно понимать, что ПП не терпит грубых изгибов. Все повороты — только через фитинги. И никогда не делайте скрытую прокладку без доступа к соединениям.»

— Елена Козлова, главный инженер проектной компании «ТеплоДом», 12 лет опыта

По ее словам, современные решения, такие как комбинированные узлы обвязки с предустановленными насосами и клапанами, значительно упрощают монтаж. Но даже с такими модулями важно контролировать качество сварки и соблюдать правила прокладки.

Вопросы и ответы

Заключение

Обвязка напольного котла полипропиленом — это практичное и долговечное решение для автономного отопления. Главное — использовать правильные материалы, соблюдать технологию монтажа и учитывать физические особенности полипропилена. Особенно важно предусмотреть температурное расширение, использовать армированные трубы и не пренебрегать группой безопасности.

• Используйте только армированные полипропиленовые трубы PN25.
• Монтируйте переходники из металла на выходах котла.
• Обязательно устанавливайте группу безопасности и расширительный бак.
• Оставляйте люфт при фиксации труб для компенсации расширения.
• Проводите опрессовку перед запуском системы.
