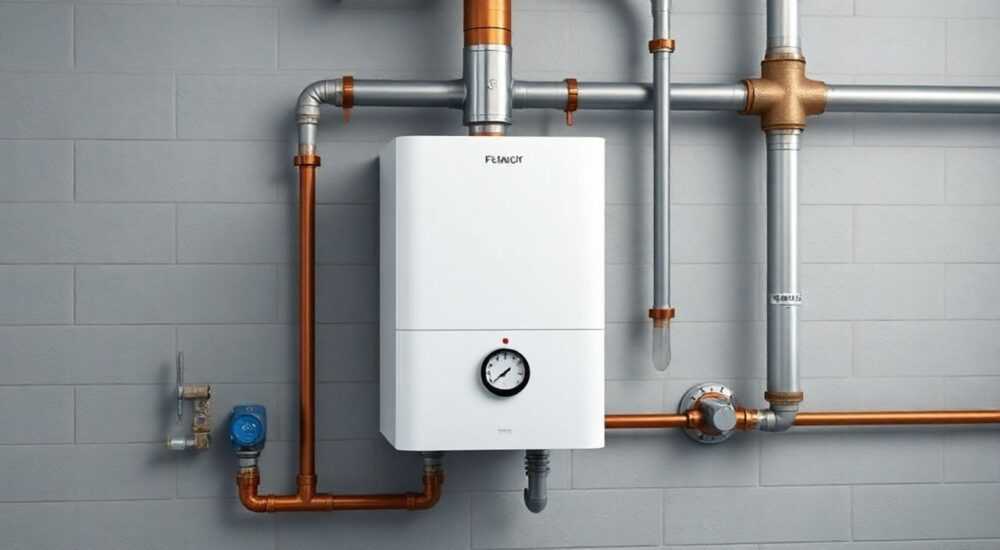

Обвязка настенного газового котла для отопления

Настенная газовая котельная — это компактное, эффективное и экономичное решение для отопления частного дома или квартиры. Однако её надёжность и долговечность напрямую зависят от правильности монтажа, в частности — от качества обвязки котла. Обвязка представляет собой комплекс трубопроводов, арматуры и дополнительных узлов, обеспечивающих безопасную и стабильную работу оборудования. Отсутствие грамотной схемы или ошибки при подключении могут привести к перегреву, гидроударам, завоздушиванию системы и даже авариям.

Что такое обвязка настенного газового котла

Обвязка — это совокупность всех элементов, соединяющих газовый котёл с системой отопления и водоснабжения. Она включает в себя трубы, запорную арматуру, фильтры, расширительный бак, циркуляционный насос (если не встроен), группу безопасности и другие компоненты. Цель обвязки — обеспечить стабильный теплообмен, контроль давления, защиту от перегрева и гидроударов, а также возможность обслуживания и ремонта без полного слива системы.

Правильно выполненная обвязка позволяет котлу работать в оптимальном режиме, снижает износ оборудования и предотвращает аварийные ситуации. Особенно важно это для настенных моделей, которые компактны, но чувствительны к условиям эксплуатации. Нарушение гидравлического баланса или отсутствие защиты может вывести из строя теплообменник всего за несколько циклов.

Система обвязки должна проектироваться индивидуально, с учётом типа отопления (одно- или двухтрубная), площади помещения, количества радиаторов и наличия бойлера. Также учитываются климатические условия региона и качество теплоносителя. Например, в районах с жёсткой водой обязательна установка фильтра тонкой очистки.

Основные компоненты обвязки

Каждый элемент обвязки выполняет свою функцию. Игнорирование хотя бы одного из них может привести к снижению КПД или выходу из строя котла.

• Запорная арматура — шаровые краны устанавливаются на входе и выходе котла. Они позволяют быстро отключить оборудование для ремонта или замены без слива теплоносителя из всей системы.
• Фильтр грубой очистки — грязевик, улавливающий частицы ржавчины, накипи и механические включения. Устанавливается на обратке перед котлом.
• Группа безопасности — обязательный элемент, включающий манометр, предохранительный клапан и автоматический воздухоотводчик. Срабатывает при превышении давления или скоплении воздуха.
• Расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве. Подбирается по объёму системы: как правило, 10–12% от общего количества воды.
• Циркуляционный насос — обеспечивает движение теплоносителя. В современных котлах он часто встроен, но в сложных системах может требоваться дополнительный.
• Подпиточный вентиль — позволяет доливать воду в систему при падении давления.

Для систем с бойлером косвенного нагрева или тёплыми полами добавляются трёхходовые или смесительные клапаны, коллекторы и термостаты. Также может использоваться байпас — перемычка, стабилизирующая поток через котёл при изменении расхода в контурах.

Типовые схемы подключения

Выбор схемы обвязки зависит от конфигурации отопительной системы. Ниже рассмотрены наиболее распространённые варианты.

Одноконтурный котёл с естественной циркуляцией

Применяется в простых системах без насоса. Теплоноситель движется за счёт разницы плотности горячей и холодной воды. Требует уклона труб и использования труб большого диаметра. Обвязка минимальна: краны, группа безопасности, расширительный бак открытого типа вверху системы.

Двухконтурный котёл с принудительной циркуляцией

Самый распространённый вариант. Котёл подключается к системе отопления и ГВС. Все современные модели имеют встроенный насос. Обвязка включает закрытый расширительный бак, группу безопасности, фильтр и краны. Часто используется байпас для стабилизации потока.

Система с бойлером косвенного нагрева

Здесь котёл работает в приоритете на нагрев бойлера. При наличии запроса на ГВС отключается отопление. В обвязку добавляется трёхходовой клапан или насос второго контура. Расширительный бак должен учитывать объём бойлера.

Система с тёплыми полами

Теплоноситель для тёплых полов должен быть не выше 45 °C. Поэтому используется смесительный узел с термостатом и циркуляционным насосом. Котёл работает на высокой температуре, а смеситель снижает её до нужного уровня.

Этапы монтажа обвязки

Монтаж обвязки — ответственный процесс, требующий точности и знания норм. Даже небольшая ошибка может привести к протечке или выходу из строя котла.

1. Проектирование схемы. На этом этапе определяется состав оборудования, его расположение и способ подключения. Учитывается доступ к сервисным точкам, длина труб, уклоны и изгибы.
2. Установка котла. Котёл монтируется на стену с соблюдением зазоров: минимум 5 см сверху и сбоку для доступа к коммуникациям. Поверхность должна быть ровной и прочной.
3. Монтаж расширительного бака. Бак устанавливается на обратной магистрали перед котлом. Подключение — через шаровой кран для возможности замены.
4. Установка группы безопасности. Монтируется на подающей линии сразу после котла. Предохранительный клапан должен быть направлен вниз или в сторону с выводом сбросной трубы в канализацию.
5. Подключение фильтра и кранов. Фильтр устанавливается на обратке. Краны — с американками для удобства демонтажа.
6. Опрессовка системы. Перед запуском система заполняется водой и проверяется на герметичность под давлением 1,2–1,5 от рабочего.
7. Пусконаладочные работы. Проверка циркуляции, настройка автоматики, удаление воздуха из системы.

Распространённые ошибки и как их избежать

Даже опытные монтажники иногда допускают типичные просчёты. Вот основные из них:

• Отсутствие группы безопасности. Некоторые пытаются сэкономить, считая её лишней. Это грубейшее нарушение норм безопасности. При закипании теплоносителя возможен взрыв.
• Неправильный объём расширительного бака. Слишком маленький бак не справляется с компенсацией, давление растёт, срабатывает клапан. Рассчитывайте объём по формуле: V_бака = (V_системы × β) / α, где β — коэффициент расширения воды (~4%), α — эффективность мембраны (~0,6).
• Установка фильтра на подаче. Грязь оседает в фильтре, но если он стоит после котла, частицы уже прошли через теплообменник. Правильно — только на обратке.
• Использование дешёвых кранов. Дешёвые стальные краны быстро ржавеют и заклинивают. Используйте только латунные, желательно с тефлоновым покрытием.
• Отсутствие байпаса в системах с радиаторами и тёплыми полами. Без байпаса котёл может работать в режиме короткого замыкания, что приводит к конденсации и коррозии.

Экспертное мнение

Современные котлы оснащены множеством датчиков, но они не защищают от гидравлических проблем. Например, микропузырьки воздуха не всегда фиксируются датчиками, но со временем вызывают коррозию. Поэтому установка автоматического воздухоотводчика — не прихоть, а необходимость.

Также эксперт отмечает важность сервисного доступа. «Оставляйте минимум 50 см свободного пространства перед котлом. Иначе при замене мембраны в баке или чистке фильтра придётся снимать всю систему.»

Вопросы и ответы

Заключение

Обвязка настенного газового котла — не просто набор труб и кранов, а продуманная инженерная система, от которой зависит безопасность, эффективность и срок службы оборудования. Пренебрежение её компонентами или нарушение схемы может привести к дорогостоящему ремонту или аварии.

• Всегда устанавливайте группу безопасности, расширительный бак и фильтр грубой очистки.
• Выбирайте схему обвязки с учётом типа системы и потребностей дома.
• Используйте качественные материалы и соблюдайте правила монтажа.
• Регулярно проводите техническое обслуживание.
• Поручайте подключение газа и пусконаладку только лицензированным специалистам.
