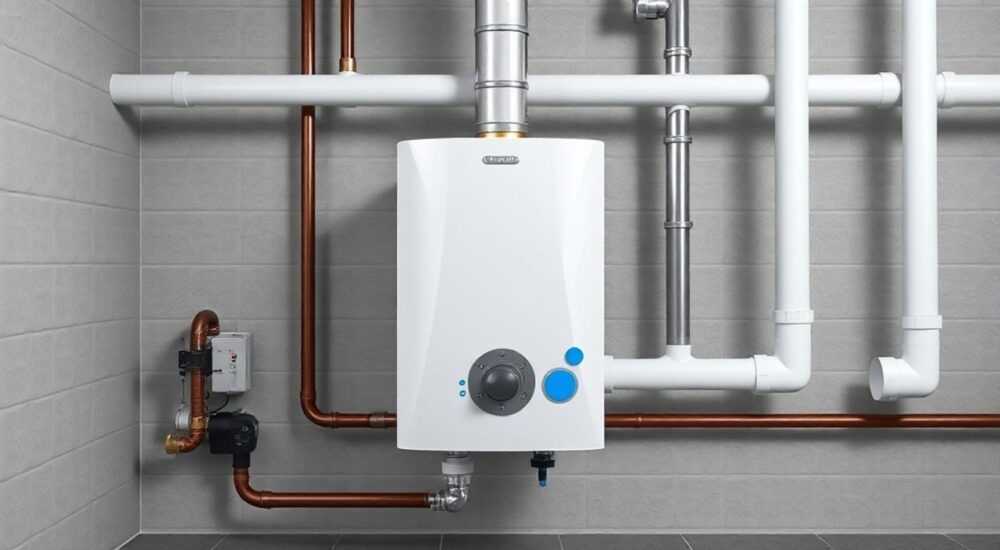

Обвязка одноконтурного напольного котла

Обвязка одноконтурного напольного котла — это комплекс технических решений, обеспечивающих его эффективную, безопасную и долговечную работу в системе отопления. Она включает подключение к трубопроводам, установку необходимой арматуры, расширительного бака, циркуляционного насоса и других элементов, которые формируют полноценный контур теплоснабжения. Без правильной обвязки даже самый надежный котел будет работать с перегрузками, риском перегрева или низким КПД.

Что такое обвязка котла и зачем она нужна

Обвязка котла — это совокупность всех трубопроводов, запорно-регулирующей арматуры, насосов, баков и защитных устройств, которые соединяют котёл с системой отопления. Для одноконтурного напольного котла, который предназначен только для обогрева помещений, обвязка играет ключевую роль в стабилизации давления, температуры и циркуляции теплоносителя. Без неё невозможно обеспечить безопасный запуск, контроль аварийных ситуаций и эффективное распределение тепла.

Одноконтурные котлы, особенно на твёрдом топливе, часто работают в условиях высокой инерционности. Это означает, что после прекращения горения тепло продолжает выделяться, и без правильной обвязки может возникнуть перегрев, закипание воды и разрушение оборудования. Кроме того, такие котлы редко имеют встроенную автоматику, поэтому вся система защиты должна быть реализована внешними средствами.

Качественная обвязка решает сразу несколько задач:

• обеспечивает циркуляцию теплоносителя при отсутствии естественного движения;
• защищает от превышения давления с помощью предохранительного клапана;
• позволяет сливать и заливать систему;
• предотвращает попадание воздуха в контур;
• создаёт возможность подключения буферной ёмкости или теплого пола.

Особенно важно продумать обвязку при использовании твердотопливных котлов. Их мощность зависит от загрузки дров или угля, и регулировать её вручную сложно. Поэтому наличие группы безопасности, расширительного бака и циркуляционного насоса становится не опцией, а обязательным условием эксплуатации.

Основные элементы обвязки одноконтурного котла

Любая обвязка состоит из базовых и дополнительных компонентов. Базовые — это те, без которых эксплуатация котла невозможна или опасна. Дополнительные позволяют повысить комфорт, КПД и уровень автоматизации.

Базовые элементы

• Группа безопасности — трёхкомпонентный узел, включающий манометр, автоматический воздухоотводчик и предохранительный клапан. Устанавливается на подающем трубопроводе сразу после котла. Манометр показывает давление в системе, воздухоотводчик удаляет скопившийся воздух, а клапан срабатывает при превышении 3 атм, сбрасывая воду в дренаж.
• Расширительный бак — мембранный бак, компенсирующий увеличение объёма воды при нагреве. Его объём должен составлять 10–12% от общего количества теплоносителя в системе. Подключается через обратный трубопровод или в точку с наименьшим гидравлическим сопротивлением.
• Циркуляционный насос — обеспечивает принудительное движение теплоносителя. Устанавливается на обратке перед котлом. Выбор насоса зависит от протяжённости труб, количества радиаторов и требуемого напора (обычно 25–60 Вт, 4–6 м напора).
• Запорная арматура — шаровые краны или балансировочные вентили на входе и выходе котла. Позволяют демонтировать котёл без слива всей системы.

Дополнительные элементы

• Термостатический смесительный узел — позволяет поддерживать постоянную температуру на выходе, смешивая горячую и остывшую воду. Особенно актуален при подключении тёплых полов.
• Буферная ёмкость (теплоаккумулятор) — большой бак, накапливающий тепло. Полезен для твердотопливных котлов: позволяет использовать всю энергию одной загрузки и снижает частоту обслуживания.
• Автоматика и контроллеры — устройства, управляющие насосами, заслонками, погодозависимым регулированием. Интегрируются с комнатными термостатами.
• Фильтр грубой очистки — улавливает частицы ржавчины и накипи, защищая насос и теплообменник.

Схемы подключения: простая и расширенная

Выбор схемы обвязки зависит от типа котла, площади отапливаемого помещения, наличия автоматики и будущих планов по модернизации. Рассмотрим две основные схемы: простую и расширенную.

Простая схема — для небольших домов

Подходит для систем до 100 м² с естественной или слабой принудительной циркуляцией. Включает:

• котёл с подключением подачи и обратки;
• группу безопасности на подаче;
• расширительный бак на обратном трубопроводе;
• циркуляционный насос на обратке;
• запорные краны на входе и выходе.

Теплоноситель движется по замкнутому контуру: нагревается в котле, поступает в радиаторы, остывает и возвращается обратно. Насос обеспечивает стабильный поток, бак компенсирует расширение. Эта схема проста в монтаже и обслуживании, но не подходит для сложных систем.

Расширенная схема — с гидрострелкой и буферной ёмкостью

Используется в домах от 120 м², особенно при наличии нескольких контуров (радиаторы, тёплые полы, ГВС). Включает:

• гидравлический разделитель (гидрострелку) — устраняет гидравлическую связь между котловым и потребительским контурами;
• буферную ёмкость — аккумулирует тепло;
• несколько циркуляционных насосов — по одному на каждый контур;
• автоматическую группу подпитки — для долива воды при утечках.

Такая схема позволяет:

• работать котлу в оптимальном режиме независимо от потребления;
• накапливать тепло на 6–12 часов;
• плавно регулировать температуру в разных зонах;
• интегрировать солнечные коллекторы или тепловые насосы.

Этапы монтажа обвязки: пошаговое руководство

Правильный монтаж — залог долгой и безопасной эксплуатации. Ниже приведена пошаговая инструкция для типовой обвязки с циркуляционным насосом и расширительным баком.

1. Подготовка места: Убедитесь, что котёл установлен на негорючем основании (бетон, кирпич), с соблюдением зазоров до стен (минимум 50 см сбоку, 100 см спереди). Проверьте дымоход — он должен быть герметичным и вертикальным.
2. Установка запорной арматуры: На патрубки котла подачи и обратки установите шаровые краны с американками. Это позволит быстро снять котёл при ремонте.
3. Монтаж группы безопасности: Подключите её к верхнему патрубку котла (подача) через тройник. Убедитесь, что клапан направлен вверх, а сбросной патрубок выведен в канализацию или ёмкость.
4. Подключение расширительного бака: Установите бак на обратном трубопроводе. Перед подключением проверьте давление в воздушной камере — оно должно быть на 0.2 атм ниже рабочего давления в системе (обычно 1.0–1.2 атм).
5. Установка циркуляционного насоса: Разместите его на обратке, перед котлом. Ось ротора должна быть строго горизонтальной. Подключите к электросети через автомат или термостат.
6. Монтаж фильтра: Установите грязевик перед насосом. Это предотвратит его засорение и преждевременный износ.
7. Опрессовка системы: Заполните систему водой, удалите воздух через краны Маевского. Проверьте давление — оно должно быть 1.0–1.5 атм при холодной системе. Проведите опрессовку под давлением 1.5 от рабочего (например, 2.0–2.5 атм) в течение 30 минут.
8. Запуск и настройка: Включите котёл, доведите до рабочей температуры. Проверьте все соединения на утечки, работу насоса, срабатывание клапана при повышении давления.

Распространённые ошибки при обвязке и как их избежать

Даже опытные мастера допускают ошибки, которые снижают КПД или приводят к авариям. Вот самые распространённые:

• Отсутствие группы безопасности: Некоторые считают её лишней тратой. Это грубейшее нарушение. При закипании котла возможен взрыв.
• Неправильный выбор расширительного бака: Слишком маленький бак не компенсирует расширение, вода сбрасывается через клапан. Рассчитывайте объём: V_бака = (V_системы × β) / α, где β — коэффициент расширения (4% для воды), α — эффективность мембраны (0.65).
• Установка насоса на подаче: Это создаёт избыточное давление в котле. Правильно — на обратке, чтобы «забирать» воду, а не «толкать» в теплообменник.
• Отсутствие байпаса при естественной циркуляции: Если насос выйдет из строя, система должна работать самотёком. Для этого на участке перед насосом делают байпас с шаровым краном.
• Подключение бака вверх ногами: Мембранный бак должен быть установлен так, чтобы воздух был сверху, вода — снизу. Иначе мембрана быстро порвётся.

Экспертное мнение

По словам эксперта, современные решения включают погодозависимую автоматику, которая корректирует температуру котла в зависимости от улицы. Например, при -5°C котёл работает на 70°C, а при -20°C — на 85°C. Это снижает расход топлива на 15–20%.

Также растёт популярность гидравлических стрелок с датчиками температуры. Они позволяют контролировать режим «мягкого» нагрева, исключая термоудар по теплообменнику.

Вопросы и ответы

Заключение

Обвязка одноконтурного напольного котла — это не просто набор труб и вентилей, а продуманная инженерная система, от которой зависят безопасность, эффективность и срок службы всего отопительного оборудования. Отсутствие хотя бы одного элемента может привести к аварии, а грамотно собранная схема позволяет сэкономить на топливе и обеспечить комфортный микроклимат в доме.

Современные технологии, такие как гидрострелки, буферные ёмкости и погодозависимая автоматика, делают отопление не только надёжным, но и интеллектуальным. Однако даже простая обвязка, выполненная по правилам, значительно повышает качество работы котла.

• Обязательные элементы: группа безопасности, расширительный бак, циркуляционный насос, запорная арматура.
• Выбирайте схему обвязки с учётом площади дома и типа системы отопления.
• Монтируйте насос на обратке, бак — на обратном трубопроводе.
• Регулярно обслуживайте систему: проверяйте давление, чистите фильтры, контролируйте уровень в баке.
• Используйте автоматику для повышения комфорта и энергоэффективности.
