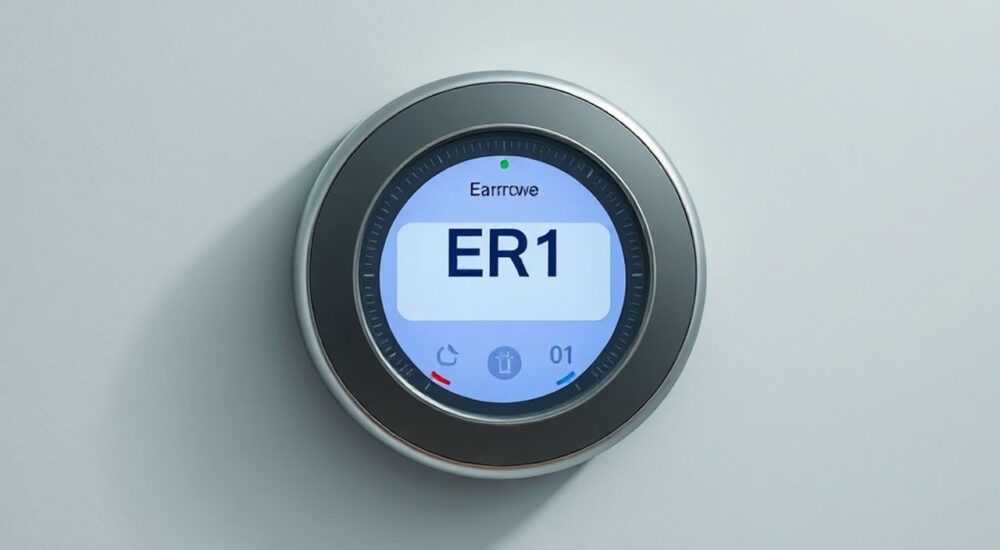

Ошибка er1 на терморегуляторе

Ошибка er1 на терморегуляторе указывает на неисправность датчика температуры, чаще всего — его обрыв или короткое замыкание. Эта проблема встречается в системах тёплого пола, конвекторах, котлах и других отопительных приборах с электронным управлением. При появлении кода er1 устройство блокирует работу для предотвращения перегрева или повреждений. Устранить неполадку можно самостоятельно, если проверить подключение, измерить сопротивление датчика и при необходимости заменить вышедший элемент.

Что означает ошибка er1 на терморегуляторе?

Код ошибки er1 — один из самых распространённых в бытовых и промышленных терморегуляторах. Он сигнализирует о том, что контроллер не может получить корректные данные с датчика температуры. В большинстве случаев это связано с разрывом цепи (обрыв провода), коротким замыканием или выходом самого датчика из строя. Разные производители могут использовать аналогичные коды — например, E1, Err1, ER01 — но суть одна: система «потеряла» контакт с датчиком.

Ошибка возникает, когда сопротивление датчика выходит за пределы допустимого диапазона. Терморегулятор ожидает определённое значение, соответствующее температуре окружающей среды, но получает либо бесконечное сопротивление (обрыв), либо близкое к нулю (замыкание). В таких случаях прибор блокируется и перестаёт управлять нагревом, чтобы избежать аварийной ситуации.

Системы с тёплым полом особенно чувствительны к этой проблеме. Датчик обычно располагается в полу, в стяжке, и подвержен механическим повреждениям при ремонте или усадке бетона. Кроме того, соединения в монтажной коробке могут окислиться или ослабнуть. В результате даже при исправном терморегуляторе и нагревательном кабеле система не запускается.

Основные причины появления er1

Причин появления er1 может быть несколько. Ниже — основные из них, сгруппированные по уровню вероятности.

• Обрыв датчика или проводов. Наиболее частая причина. Происходит из-за механического повреждения, перегиба кабеля или коррозии контактов. Особенно актуально для датчиков, установленных в стяжке пола.
• Короткое замыкание. Может возникнуть при попадании влаги, повреждении изоляции или неправильном монтаже. Замыкание между жилами приводит к ложному срабатыванию.
• Некорректное сопротивление датчика. Датчик имеет определённую температурную характеристику (например, 10 кОм при 25 °C). Если показания сильно отличаются, регулятор распознаёт это как неисправность.
• Проблемы с подключением. Ослабленные зажимы, окисленные контакты, плохая скрутка — всё это может вызвать потерю сигнала.
• Неисправность самого терморегулятора. Реже, но бывает — выход из строя входного каскада платы, программный сбой или повреждение микроконтроллера.

Если ошибка появляется периодически, стоит обратить внимание на условия эксплуатации. Например, при резких перепадах температуры провода могут расширяться и сжиматься, временно восстанавливая контакт. Это создаёт эффект «интерmittent fault» — прерывистой неисправности, которую сложно диагностировать.

Как диагностировать ошибку: пошаговая инструкция

Для точной диагностики понадобится мультиметр с функцией измерения сопротивления (омметр). Все действия безопасны при отключенном питании.

1. Отключите питание терморегулятора. Выключите автомат в щитке, чтобы исключить риск поражения током.
2. Снимите лицевую панель терморегулятора. Обычно она крепится на защёлках или винтах. Аккуратно демонтируйте её, не повредив провода.
3. Найдите клеммы подключения датчика. Обозначаются как «Sensor», «Sens», «NTC» или просто «S». Чаще всего это две клеммы — S1 и S2.
4. Отключите провода датчика. Ослабьте винты и аккуратно извлеките провода.
5. Измерьте сопротивление датчика. Подключите щупы мультиметра к освободившимся проводам. Убедитесь, что они не касаются друг друга или металлических поверхностей.
6. Сравните показания с нормой. Для стандартного NTC-датчика при комнатной температуре (20–25 °C) сопротивление должно быть около 10–12 кОм. Если показывает «OL» (обрыв) или 0 Ом (замыкание) — датчик неисправен.

Если сопротивление в норме, проблема может быть в проводке между датчиком и регулятором. Проверьте целостность линии: отсоедините провода с обеих сторон и измерьте сопротивление по участкам.

Какие значения сопротивления считаются нормальными?

Типы датчиков температуры и их особенности

Большинство терморегуляторов используют термисторы типа NTC (Negative Temperature Coefficient) — датчики с отрицательным температурным коэффициентом. Их сопротивление уменьшается при нагреве. Наиболее распространены модели на 10 кОм при 25 °C, но встречаются и 6,8 кОм, 15 кОм, 20 кОм.

Важно, чтобы тип датчика соответствовал требованиям терморегулятора. Установка несовместимого датчика приведёт к некорректной работе или появлению er1. Информацию о совместимости можно найти в техническом паспорте устройства.

• Внутренние датчики. Встроены в корпус терморегулятора, измеряют температуру воздуха в помещении. Часто используются в конвекторах и масляных радиаторах.
• Внешние датчики. Монтируются отдельно — в полу, на стене или в трубе. Применяются в системах тёплого пола и котлах. Более точны для контроля поверхности.
• Комбинированные системы. Используют одновременно внутренний и внешний датчики. Например, регулируют нагрев по температуре пола, но не допускают превышения заданной температуры воздуха.

Если внешний датчик вышел из строя, а внутренний исправен, некоторые модели позволяют временно переключиться на работу по воздуху. Однако это снижает комфорт и эффективность, особенно в ванных комнатах или детских.

Ремонт или замена: что делать с неисправным датчиком?

К сожалению, сам термистор ремонту не подлежит. Но можно попробовать восстановить проводку. Если обрыв произошёл в доступном месте — например, в монтажной коробке — достаточно аккуратно зачистить и перепаять провода, затем заизолировать термоусадкой.

Однако если датчик находится в стяжке, ремонт становится сложнее. Вскрывать бетон нецелесообразно. Лучшее решение — установка нового датчика в новом канале или использование альтернативного метода контроля.

• Установка нового датчика. Прокладывается гофрированная труба от терморегулятора до нужного места, внутрь вводится новый датчик. Это позволяет в будущем заменить его без повреждения покрытия.
• Переход на внутренний датчик. Некоторые модели терморегуляторов позволяют отключить внешний и работать по встроенному. Настройка выполняется через меню или перемычку.
• Использование адаптера. В крайнем случае можно подключить резистор с номиналом 10 кОм, имитирующий датчик. Это обманет систему, но отключит контроль температуры — опасно при длительном использовании.

Чек-лист: что проверить перед заменой датчика

• Питание терморегулятора — включено ли?
• Целостность проводов — нет ли видимых повреждений?
• Контакты в клеммах — плотно ли затянуты?
• Сопротивление датчика — в пределах нормы?
• Совместимость датчика — подходит ли по параметрам?
• Фирменная диагностика — есть ли режим самопроверки в меню?

Экспертное мнение

Современные терморегуляторы становятся умнее: многие модели теперь умеют различать тип неисправности — обрыв, КЗ или несоответствие. Некоторые устройства выводят на экран дополнительные коды — например, er1-O для обрыва и er1-S для замыкания. Это значительно упрощает диагностику.

Вопросы и ответы

Заключение

Ошибка er1 на терморегуляторе — серьёзный сигнал, требующий внимания. Она указывает на сбой в системе температурного контроля, который может привести к полной остановке отопления. Главная причина — неисправность датчика или его проводки. Диагностика начинается с проверки сопротивления мультиметром и осмотра соединений.

• Ошибка er1 — признак неисправности датчика температуры.
• Проверяйте сопротивление мультиметром при комнатной температуре.
• Наиболее частые причины — обрыв, КЗ, окисление контактов.
• При монтаже используйте гофрированную трубу для защиты датчика.
• Замена датчика в стяжке требует профессионального подхода.
