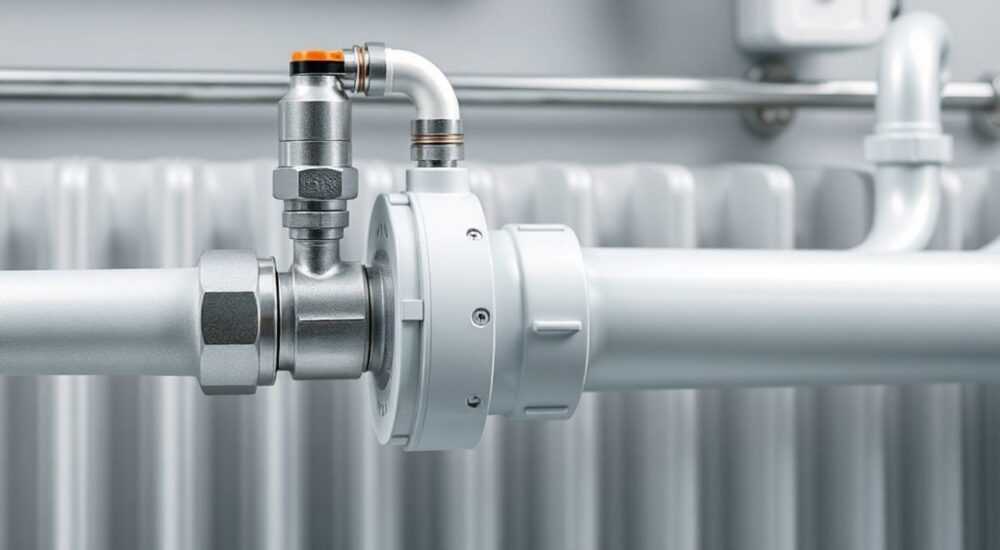

Перемычка для батарей отопления

В современных системах отопления, особенно в многоквартирных домах, важнейшую роль играет правильная циркуляция теплоносителя. Одним из ключевых элементов, обеспечивающих эффективную работу радиаторов, является перемычка для батарей отопления — устройство, которое многие недооценивают или вовсе не понимают назначение. На практике её отсутствие или неправильный монтаж могут привести к холодным батареям, перегреву части системы и значительному снижению комфорта в помещении.

Зачем нужна перемычка в системе отопления

Перемычка, или байпас, — это короткий участок трубы, который соединяет подающую и обратную линии отопительного контура, минуя радиатор. Её основная задача — обеспечить свободную циркуляцию теплоносителя по стояку, когда радиатор отключён или регулируется. В многоквартирных домах с вертикальной разводкой отопления это особенно важно, поскольку каждый этаж зависит от общего потока воды.

Без перемычки при закрытии кранов на батарее циркуляция в стояке может остановиться. Это приводит к тому, что соседи сверху или снизу остаются без тепла. Кроме того, в автономных системах отопления перемычка помогает сбалансировать давление и температуру, предотвращая завоздушивание и шум в трубах.

Установка перемычки также позволяет проводить ремонт или замену радиатора без полного отключения стояка. Это существенно упрощает обслуживание и повышает надёжность всей системы. Особенно актуально это в домах старой постройки, где централизованное отопление отключают только на короткий срок.

Типы перемычек: как выбрать подходящую

Не все перемычки одинаковы. Их конструкция и комплектация зависят от типа системы, материала труб и наличия автоматики. Рассмотрим основные виды.

• Простая перемычка — это цельный участок трубы без запорной арматуры. Применяется в системах, где радиатор не планируется отключать. Дешёвая и надёжная, но лишена гибкости.
• Перемычка с шаровым краном — позволяет временно перекрывать поток через байпас. Полезно при ремонте, но требует ручного управления.
• Смесительная перемычка с термостатическим клапаном — используется в системах с терморегуляторами на радиаторах. Обеспечивает постоянный минимальный поток и стабильную температуру.
• Автоматическая перемычка с балансировочным клапаном — продвинутый вариант для современных систем. Поддерживает заданный расход независимо от изменений давления.

При выборе перемычки важно учитывать диаметр труб. Обычно он составляет 15–20 мм (½ или ¾ дюйма). Материал — сталь, медь, полипропилен или металлопластик, в зависимости от системы. Для централизованного отопления чаще используют стальные или латунные элементы, выдерживающие высокое давление и температуру до 90–110 °C.

Как определить нужный диаметр?

Диаметр перемычки должен быть меньше или равен диаметру подводки к радиатору. Часто используется правило: если подводка ½», то перемычка — ½» или ¾». Слишком узкая перемычка создаст сопротивление, слишком широкая — «заберёт» весь поток, и батарея останется холодной.

Как установить перемычку: пошаговая инструкция

Монтаж перемычки — задача, требующая внимательности и соблюдения технологии. Лучше всего выполнять работы во время планового отключения отопления, чтобы избежать протечек.

1. Отключите стояк. Уведомите соседей и получите разрешение у управляющей компании. Слейте воду из системы.
2. Определите место установки. Перемычка монтируется между подающей и обратной трубами, на расстоянии 10–15 см от точек подключения радиатора.
3. Подготовьте материалы. Вам понадобятся: труба нужного диаметра, фитинги, краны (если предусмотрено), герметик, инструменты (ключи, резьбонарезчик, паяльник — в зависимости от материала).
4. Смонтируйте перемычку. Соедините трубы с помощью сварки, пресс-фитингов или резьбовых соединений. Убедитесь в герметичности каждого стыка.
5. Установите краны (по необходимости). Шаровой кран на перемычке позволяет перекрыть байпас при ремонте. Термостатический клапан — для автоматического контроля.
6. Проверьте систему. После запуска отопления осмотрите соединения, убедитесь, что нет течи, и проверьте прогрев радиатора и стояка.

Если вы используете полипропиленовые трубы, обязательно применяйте армированный материал — он выдерживает температуру и давление центрального отопления. При монтаже металлопластика не допускайте резких изгибов — это может привести к разрушению армирующего слоя.

Распространённые ошибки при монтаже и эксплуатации

Даже опытные мастера иногда допускают просчёты, которые снижают эффективность системы. Вот наиболее частые из них:

• Отсутствие перемычки при установке терморегулятора. Если на радиаторе стоит термоголовка, но нет байпаса, при закрытии клапана циркуляция прекращается. Это приводит к холоду в стояке.
• Использование слишком узкой перемычки. Диаметр менее ½ дюйма создаёт гидравлическое сопротивление, из-за чего теплоноситель не проходит, и радиатор не греет.
• Монтаж крана на простой перемычке без резервного пути. Если перекрыть кран на байпасе и на радиаторе одновременно, стояк окажется заблокирован.
• Установка перемычки после радиатора. Некоторые путают порядок: перемычка должна быть до радиатора по ходу потока, иначе она не будет выполнять свою функцию.
• Игнорирование требований ЖКХ. Самовольная модернизация системы без согласования может повлечь штраф или обязанность восстановить оригинальную схему.

Что делать, если батарея не греет после установки перемычки?

Возможные причины:

• Завоздушивание — спустите воздух через кран Маевского.
• Неправильная ориентация термоклапана — проверьте стрелку на корпусе (должна совпадать с направлением потока).
• Засор — промойте систему или установите фильтр грязевик.
• Недостаточный напор — вызовите специалиста для проверки давления в стояке.

Нормы и правила: что говорит СНиП и ЖКХ

Согласно действующим нормативам (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»), любые изменения в централизованной системе отопления должны быть согласованы. Установка перемычки относится к перепланировке, если она затрагивает общий стояк.

В Постановлении Правительства № 354 («О предоставлении коммунальных услуг») указано, что потребитель не вправе вносить изменения, ухудшающие условия теплоснабжения других абонентов. Поэтому демонтаж перемычки или установка заглушек на стояке запрещены.

Однако установка перемычки с целью повышения эффективности и безопасности разрешена, если:

• она выполнена по проекту;
• сохраняется циркуляция в стояке;
• работы проводятся лицензированной организацией;
• предусмотрен доступ для контроля.

После монтажа необходимо оформить акт ввода в эксплуатацию и зарегистрировать изменения в управляющей компании. Без этого возможны претензии при проверках или авариях.

Экспертное мнение

По его словам, оптимальное решение для квартир — комбинированная схема: перемычка с термостатическим клапаном и шаровым краном для экстренного перекрытия. Такая система сочетает автоматику, безопасность и ремонтопригодность.

Вопросы и ответы

Заключение

Перемычка для батарей отопления — это не просто кусок трубы, а важнейший элемент гидравлической системы, обеспечивающий стабильность, комфорт и справедливое распределение тепла. Её отсутствие или неправильный монтаж могут привести к серьёзным последствиям — от холода в квартире до конфликтов с соседями и штрафов от ЖКХ.

• Перемычка необходима в однотрубных системах и при установке терморегуляторов.
• Диаметр байпаса должен соответствовать или быть на шаг меньше подводки.
• Монтаж должен выполняться с соблюдением СНиП и согласованием с УК.
• Используйте качественные материалы и избегайте распространённых ошибок.
• Регулярно проверяйте состояние перемычки и всей системы отопления.
