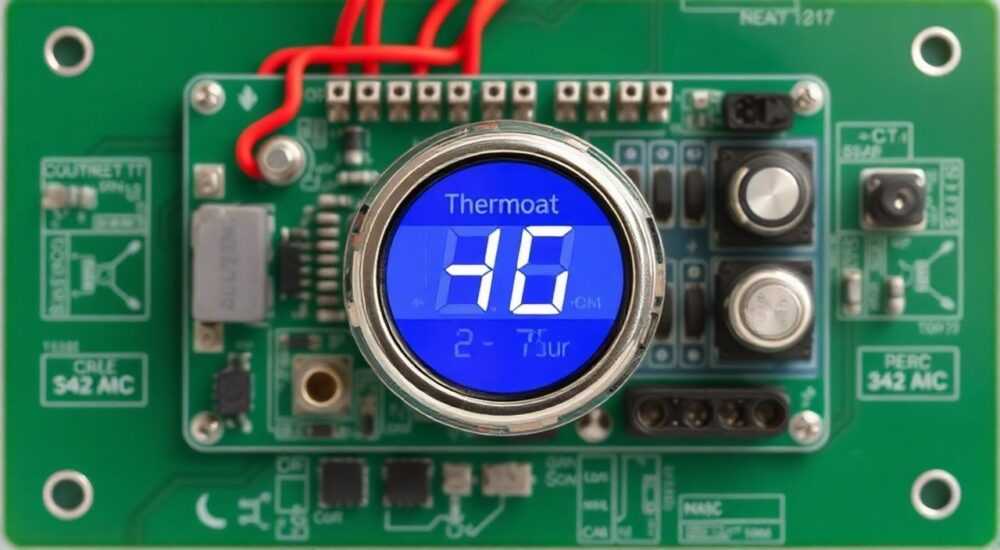

Плата терморегулятора

Плата терморегулятора — это ключевой элемент в системах управления температурой, отвечающий за точный контроль нагрева или охлаждения. Она анализирует данные с датчиков и управляет подключёнными устройствами: котлами, конвекторами, теплыми полами, холодильными установками. Надёжная работа системы жизненно важна как в быту, так и на производстве.

Плата терморегулятора обеспечивает стабильную и безопасную работу отопительных и холодильных систем. Выбирайте модель с запасом функциональности, качественной сборкой и защитой от перегрузок.

Содержание статьи:

Что такое плата терморегулятора
Устройство и принцип работы
Этапы работы платы
Виды терморегуляторов по типу платы
Как выбрать плату для терморегулятора
Чек-лист выбора платы
Установка и подключение
Пошаговая инструкция подключения
Типичные неисправности и диагностика
Экспертное мнение
Вопросы и ответы
Заключение

Что такое плата терморегулятора

Плата терморегулятора — это электронная схема, управляющая процессом поддержания заданной температуры в помещении или технологическом оборудовании. Она принимает сигналы от температурных датчиков, сравнивает их с установленным значением и включает или отключает исполнительные устройства: реле, твердотельные ключи, сервоприводы. Без этой платы невозможна автоматизация обогрева или охлаждения.

Основная задача платы — минимизировать колебания температуры вокруг целевого значения. Современные микроконтроллеры позволяют реализовать сложные алгоритмы регулирования, такие как PID (пропорционально-интегрально-дифференциальный), что повышает точность до десятых долей градуса. Такие решения особенно важны в медицинских лабораториях, серверных помещениях и пищевой промышленности.

Платы могут быть частью встраиваемого модуля или самостоятельного блока. В бытовых приборах они часто монтируются прямо на корпусе термостата, в промышленных системах — размещаются в щитах автоматики. При этом конструкция предусматривает защиту от пыли, влаги и перепадов напряжения.

Полезно знать: Плата терморегулятора может быть как аналоговой, так и цифровой. Цифровые платы обеспечивают большую точность и гибкость настроек.

Устройство и принцип работы

Плата терморегулятора состоит из нескольких ключевых компонентов. Основой является микроконтроллер — «мозг» системы, который обрабатывает входящие данные и формирует управляющие команды. К нему подключены: температурный датчик (внутренний или внешний), интерфейс для пользователя (кнопки, экран), выходные ключи (реле или оптопары) и цепи питания.

Принцип работы прост: пользователь задаёт желаемую температуру через интерфейс. Датчик передаёт текущее значение на плату. Микроконтроллер вычисляет разницу между заданным и реальным показателем. Если температура ниже нормы — включается нагрев; если выше — система охлаждения активируется или нагрев прекращается.

Работа происходит в режиме непрерывного цикла. Например, в системе «тёплый пол» плата каждые 10–30 секунд считывает данные с датчика, чтобы избежать перегрева покрытия. В более сложных системах учитываются дополнительные параметры: влажность, время суток, наличие людей в помещении (через датчики движения).

Этапы работы платы

Считывание сигнала с датчика температуры.
Обработка данных микроконтроллером.
Сравнение с уставкой (заданной температурой).
Формирование управляющего сигнала на выход.
Включение/отключение нагрузки (например, реле котла).
Контроль состояния и корректировка при необходимости.

Полезно знать: Частота опроса датчика влияет на плавность регулирования. Слишком редкие замеры вызывают «ступенчатый» эффект нагрева.

Виды терморегуляторов по типу платы

Терморегуляторы различаются по архитектуре и возможностям своей платы. От этого зависят функциональность, надёжность и сфера применения. Ниже представлены основные категории.

Аналоговые платы — используют операционные усилители и дискретные компоненты. Просты, дешевы, но неточны. Часто встречаются в старых моделях или дешёвых обогревателях.
Цифровые платы с микроконтроллером — стандарт современных устройств. Обеспечивают высокую точность, возможность программирования и поддержку цифровых датчиков (например, DS18B20).
Wi-Fi и IoT-платы — включают модуль беспроводной связи. Позволяют управлять температурой через смартфон, интегрироваться с умным домом (Яндекс.Алиса, Google Home).
Промышленные платы — рассчитаны на жёсткие условия: широкий диапазон температур, защита IP65, гальваническая развязка, поддержка 4–20 мА сигналов.

Тип платы	Точность	Подключение	Где применяется
Аналоговая	±1–2 °C	Напрямую к ТЭНу	Дешёвые обогреватели, старые бойлеры
Цифровая	±0,1–0,5 °C	Реле, датчик, экран	Тёплые полы, конвекторы, котлы
Wi-Fi/IoT	±0,3 °C	Wi-Fi, MQTT, API	Умный дом, квартиры, офисы
Промышленная	±0,1 °C	4–20 мА, RS-485	Холодильные камеры, лаборатории

«Выбор типа платы должен соответствовать задаче. Для дома достаточно цифровой Wi-Fi модели, а на производстве нужна промышленная с защитой от помех.» — Алексей Петров, инженер по автоматизации, 12 лет опыта

Как выбрать плату для терморегулятора

Выбор зависит от нагрузки, условий эксплуатации и требуемого уровня автоматизации. Главное — не ориентироваться только на цену. Дешёвая плата может не выдержать заявленную мощность или быстро выйти из строя из-за плохой защиты.

Первое, на что стоит обратить внимание — максимальный ток коммутации. Например, для управления котлом мощностью 3 кВт при 220 В потребуется реле на 13,6 А. Лучше брать с запасом — 16 А. Также важно проверить, поддерживает ли плата внешние датчики, особенно если нужно контролировать температуру поверхности (в тёплых полах) или воздуха в удалённой зоне.

Второй критерий — тип управления. Если вы хотите настраивать график включения (например, снижать температуру ночью), нужна программируемая плата. Для умного дома — обязательно наличие Wi-Fi или Zigbee-модуля. Убедитесь, что устройство совместимо с вашей экосистемой.

Чек-лист выбора платы

Максимальная нагрузка (ток и мощность) — соответствует ли вашему оборудованию?
Тип датчика — внутренний, внешний, цифровой (DS18B20)?
Интерфейс — есть ли экран, кнопки, мобильное приложение?
Степень защиты — IP20 для дома, IP65 для ванной или улицы?
Дополнительные функции — таймер, PID-регулирование, аварийная сигнализация?

Полезно знать: Платы с PID-алгоритмом предотвращают частое включение/выключение оборудования, продлевая его срок службы.

Установка и подключение

Правильный монтаж — залог долгой и безопасной работы. Перед началом работ обязательно отключите питание. Подключение выполняйте строго по схеме, указанной в инструкции. Ошибки могут привести к короткому замыканию, выходу из строя платы или даже возгоранию.

Для подключения понадобятся: сама плата, датчик температуры, провода сечением не менее 0,75 мм², клеммники и изолента. Располагайте датчик в месте, где он не будет подвержен локальному нагреву (рядом с радиатором, на солнце). Идеально — в центре комнаты, на высоте 1,2–1,5 м от пола.

Пошаговая инструкция подключения

Отключите электропитание в щитке.
Закрепите плату в монтажной коробке или на DIN-рейке.
Подключите фазу и ноль к соответствующим клеммам питания.
Подсоедините провода от датчика к контактам «Sensor».
К выходу платы подключите нагрузку (например, насос или котёл).
Включите питание и проверьте работу в тестовом режиме.

Если используется внешний датчик, проложите кабель без пересечения с силовыми проводами — это снизит риск помех. Для длинных линий (более 10 м) используйте экранированный кабель.

«При подключении всегда проверяйте полярность датчика. Обратное подключение может повредить микросхему.» — Марина Соколова, электромонтёр, 9 лет практики

Типичные неисправности и диагностика

Даже качественные платы со временем могут выйти из строя. Наиболее частые причины: скачки напряжения, перегрев, влага, механические повреждения. Диагностика начинается с визуального осмотра — следы подгорания, вздутые конденсаторы, запах гари.

Распространённые проблемы:

Плата не включается — проверьте питание, предохранитель, входные цепи.
Неверные показания температуры — неисправен датчик или обрыв провода.
Реле не срабатывает — проверьте контакты, управляющий транзистор.
Самопроизвольное отключение — перегрев микроконтроллера или сбой прошивки.

Для диагностики используйте мультиметр. Проверьте напряжение на входе (220 В ±10%), сопротивление датчика (обычно 10–100 кОм в зависимости от типа), целостность дорожек. Если плата «зависает», возможно, требуется перепрошивка — но это доступно не для всех моделей.

Симптом	Возможная причина	Решение
Нет питания	Обрыв цепи, сгорел предохранитель	Проверить мультиметром, заменить
Неверная температура	Неисправен датчик, помехи	Заменить датчик, экранировать кабель
Не включается нагрузка	Сгорело реле, обрыв выхода	Проверить реле, заменить плату
Частые включения	Малый гистерезис, нестабильный датчик	Настроить гистерезис, проверить датчик

Полезно знать: Гистерезис — это разница между включением и выключением. Слишком малый гистерезис вызывает «дребезг» реле.

Экспертное мнение

«За последние годы наблюдается рост спроса на «умные» терморегуляторы. Но многие пользователи не учитывают совместимость с котлами. Например, газовые котлы требуют минимального времени между включениями. Если плата включает котёл чаще, чем раз в 3 минуты — это может привести к поломке. Всегда читайте технические условия оборудования.» — Дмитрий Кузнецов, руководитель сервисного центра климатической техники, 15 лет в отрасли

По словам эксперта, ещё одна распространённая ошибка — использование одной платы для управления несколькими зонами без реле расширения. Это создаёт перегрузку и нестабильную работу. Лучше использовать многозонные термостаты или отдельные платы на каждую ветку.

Также Дмитрий отмечает, что прошивка плат играет ключевую роль. Некоторые производители выпускают обновления, которые улучшают алгоритмы и добавляют функции. Рекомендует выбирать бренды с поддержкой OTA-обновлений (по воздуху).

Вопросы и ответы

Можно ли заменить плату терморегулятора самостоятельно?

Да, если у вас есть базовые навыки электромонтажа. Главное — точно следовать схеме подключения и отключить питание. Однако при работе с газовым котлом или трёхфазной нагрузкой лучше пригласить специалиста.

Как увеличить срок службы платы?

Избегайте установки в местах с высокой влажностью и перепадами температур. Используйте сетевые фильтры или стабилизаторы напряжения. Не подключайте нагрузку выше допустимой. Регулярно очищайте от пыли.

Чем отличается плата терморегулятора от блока управления котла?

Плата терморегулятора отвечает за измерение температуры и подачу сигнала «включить/выключить». Блок управления котла — это более сложный модуль, который управляет горелкой, насосами, дымососом, диагностикой. Терморегулятор — лишь один из источников сигнала для котла.

Подойдёт ли одна плата для тёплого пола и радиатора одновременно?

Только если она поддерживает несколько выходов и зон. Обычно для тёплого пола нужен свой датчик пола, а для радиатора — воздушный. Многофункциональные платы (например, Z-Wave или KNX) справляются с этим, но стоят дороже.

Заключение

Плата терморегулятора — это не просто электронная деталь, а «нервный центр» системы климата. От её качества и правильной настройки зависит комфорт, энергоэффективность и безопасность. Современные цифровые и Wi-Fi-решения открывают широкие возможности для автоматизации, но требуют грамотного подхода к выбору и монтажу.

Чтобы система работала стабильно, выбирайте плату с запасом по мощности, поддержкой внешних датчиков и защитой от перепадов напряжения. Не экономьте на качестве — надёжная плата окупится долгим сроком службы и точным контролем.

Плата терморегулятора обеспечивает автоматическое поддержание заданной температуры.
Выбирайте тип платы в зависимости от задач: аналоговая, цифровая, Wi-Fi, промышленная.
Правильное подключение и диагностика помогут избежать поломок.
PID-регулирование и гистерезис улучшают стабильность работы.
Регулярное обслуживание и защита от скачков напряжения продлевают срок службы.
