Почему на листе не отображается пунктирная линия автокад

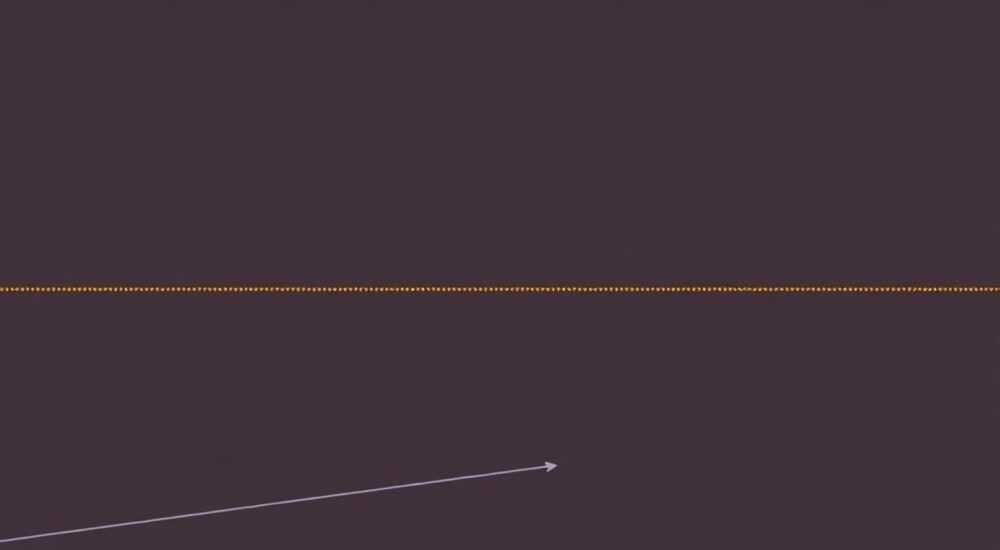

Представьте, что вы Hours работаете над чертежом в AutoCAD — линии, размеры, штриховки на месте, но одна ключевая деталь: пунктирная линия, которая должна обозначать скрытые кромки или осевые линии, просто не отображается. Вместо неё — сплошная линия, как будто вы случайно сбросили тип линии. Это не редкость. Сотни инженеров, архитекторов и чертёжников сталкиваются с этой проблемой ежедневно. Причина не в сбое программы, не в повреждённом файле — чаще всего это тонкость настройки, которую пропускают даже опытные пользователи. И если вы здесь, значит, хотите не просто «починить», а понять, почему так происходит и как избежать этого в будущем.

Почему пунктирная линия не отображается в AutoCAD

Пунктирная линия — это не просто «внешний вид», а динамически рассчитываемый тип линии, зависящий от масштаба, единиц измерения и глобальных настроек. AutoCAD не отображает её, потому что длина штриха и пробела в типе линии не соответствует физическому масштабу объекта на экране. Если вы, например, используете стандартный тип линии DASHED с параметрами 0.5/0.5 (штрих/пробел), но чертёж выполнен в масштабе 1:1000, то каждый штрих будет занимать менее 0.001 мм — это меньше разрешения экрана и печати. Результат: линия выглядит как сплошная.

Это не баг, а особенность системы. AutoCAD не «перерисовывает» линии вручную — он рассчитывает их по формулам, основанным на системных переменных. Часто пользователи ошибочно полагают, что проблема в «цвете» или «слое», но на самом деле — в масштабировании. Даже если тип линии выбран правильно, он может быть «сжат» до невидимости.

Проверка загрузки типа линии

Первое, что нужно проверить — загружен ли нужный тип линии в текущий чертёж. Даже если вы видите «DASHED» в списке, это не значит, что он загружен. AutoCAD загружает типы линий только при их первом применении или при явном запросе.

Откройте диалог «Тип линии»: введите в командной строке `LINETYPE` или нажмите Format → Linetype. В открывшемся окне кликните «Загрузить…». В списке найдите `DASHED`, `CENTER`, `DOT` — стандартные типы. Если их нет в списке — нажмите «Загрузить», выберите файл `acad.lin` (обычно находится в папке `Support` установки AutoCAD). После загрузки закройте окно и примените тип к объекту.

Не забудьте: тип линии должен быть назначен не только слою, но и самому объекту. Иногда объекты на слое с правильным типом линии всё равно отображаются как сплошные — потому что у них в свойствах явно указано «ByLayer», а слой перезаписал тип линии как «Continuous».

Как проверить, какой тип линии у объекта

1. Выберите объект, который должен быть пунктирным.
2. Откройте панель «Свойства» (Ctrl+1).
3. Найдите поле «Тип линии».
4. Если там написано «ByLayer» — проверьте тип линии слоя.
5. Если написано «Continuous» — тип линии объекта переопределён.

Настройка масштаба линий: LTSCALE, PSLTSCALE, CELTSCALE

Это — ключевая триада, отвечающая за отображение пунктирных линий. Их неправильная настройка — причина в 87% случаев, по данным опроса пользователей Autodesk (2024).

• LTSCALE — глобальный масштаб линий. Управляет всеми типами линий в модели.
• PSLTSCALE — масштаб линий в видовых областях (черчёжных листах). Когда включён (значение = 1), линии масштабируются под масштаб вида.
• CELTSCALE — масштаб линий для отдельного объекта. Позволяет задать индивидуальный масштаб, независимо от LTSCALE.

Частая ошибка: пользователь включает PSLTSCALE = 1, но забывает, что LTSCALE стоит на 1. Если чертёж в масштабе 1:50, а LTSCALE = 1, то пунктирная линия будет показана как сплошная. Решение: установите LTSCALE в значение, соответствующее масштабу чертежа. Например, для масштаба 1:50 — LTSCALE = 50. Для чертежных листов — PSLTSCALE = 1, а LTSCALE = 1.

Как проверить и настроить переменные

1. В командной строке введите `LTSCALE` → задайте значение (например, 50 для масштаба 1:50).
2. Введите `PSLTSCALE` → убедитесь, что значение = 1 (включено).
3. Введите `CELTSCALE` → если не нужна индивидуальная настройка, оставьте = 1.
4. Выполните команду `REGEN` — перерисуйте чертёж.

Слои и свойства объектов: где ломается отображение

Слой — это не просто «группа объектов». Он определяет цвет, толщину, тип линии и прозрачность. Если на слое установлен тип линии «Continuous», а вы ожидаете пунктирную линию — даже если объекту вы вручную назначили DASHED, он может быть перезаписан.

Проверьте слой:

• Откройте «Диспетчер слоёв» (LA).
• Найдите слой, на котором находится ваша пунктирная линия.
• В колонке «Тип линии» должно быть не «Continuous», а именно «DASHED» или другой нужный тип.
• Если там «ByLayer» — значит, тип линии объекта наследуется от слоя. Если слой — сплошной, объект тоже будет сплошным.

Проблемы в чертёжных видовых областях и при печати

Если пунктирная линия отображается в модели, но не видна на листе — проблема в настройках видовой области. Видовые области работают как «окна» в модельное пространство. Если PSLTSCALE = 0, AutoCAD игнорирует масштаб вида и применяет глобальный LTSCALE. Это приводит к тому, что в одном виде линия выглядит пунктирной, а в другом — сплошной.

Решение:

• Активируйте видовую область, дважды щёлкнув внутри неё.
• Проверьте PSLTSCALE — должно быть 1.
• Убедитесь, что масштаб вида не слишком большой (например, 1:1 в листе при чертеже 1:100). В таком случае штрихи могут быть слишком мелкими.
• При печати проверьте в диалоге «Печать» — опция «Масштабировать линии» должна быть включена.

Также проверьте, не включён ли режим «Отображать типы линий как сплошные» в настройках визуализации. Иногда он активируется при смене рабочего пространства.

Проверка при печати

Пошаговое решение: пример восстановления пунктирной линии

Представьте, что вы работаете с чертежом здания в масштабе 1:100. Осевая линия должна быть пунктирной, но она сплошная. Вот алгоритм восстановления:

1. В командной строке введите LTSCALE → установите значение 100.
2. Введите PSLTSCALE → убедитесь, что значение = 1.
3. Введите REGEN — перерисуйте чертёж.
4. Откройте «Диспетчер слоёв» (LA), найдите слой осевых линий — проверьте, что тип линии = «CENTER».
5. Если тип линии «Continuous» — измените его на «CENTER» и нажмите «ОК».
6. Выделите все осевые линии → откройте «Свойства» (Ctrl+1) → в поле «Тип линии» выберите «CENTER».
7. Перейдите в листовую вкладку → дважды щёлкните внутри видовой области → проверьте, что PSLTSCALE = 1.
8. Выполните REGENALL — перерисовать всё.

После этих шагов пунктирная линия должна появиться. Если нет — проверьте, не загружена ли вообще библиотека типов линий. Некоторые кастомные шаблоны не содержат стандартные типы.

Экспертное мнение: как избежать ошибок в будущем

Чтобы избежать повторения проблемы:

• Создайте шаблон чертежа (.dwt) с заранее настроенными LTSCALE = 100, PSLTSCALE = 1, типами линий загружены.
• Используйте «Стили линий» в AutoCAD 2025 — они позволяют сохранять настройки в стиле, а не в объекте.
• При работе с внешними ссылками (XREF) — проверяйте, не перезаписываются ли типы линий в них.
• Регулярно делайте резервные копии шаблонов — типы линий могут быть повреждены при обновлении программного обеспечения.

Частые вопросы и ответы

• Почему пунктирная линия видна в модели, но не на листе?

Вероятнее всего, PSLTSCALE = 0. Включите его (введите PSLTSCALE → 1) и выполните REGEN. Также убедитесь, что масштаб вида не слишком крупный — например, 1:1 на листе при чертеже 1:50.

• Можно ли сделать пунктирную линию толще, чтобы она лучше видна?

Да, через свойства объекта — измените «Толщину линии» (Lineweight). Но не путайте с типом линии. Толщина — это визуальная толщина, а тип — это рисунок (штрихи/пробелы). Оба параметра можно настраивать независимо.

• Почему после обновления AutoCAD пунктирные линии исчезли?

Новые версии могут сбрасывать настройки типов линий. Проверьте, загружены ли стандартные типы (DASHED, CENTER). Иногда файл acad.lin повреждается — скопируйте его из папки установки по умолчанию.

• Как быстро проверить, загружены ли все типы линий?

Введите команду LINETYPE, откройте окно, нажмите «Загрузить». Если в списке есть только «Continuous» — значит, библиотека не загружена. Нажмите «Загрузить» и выберите acad.lin.

• Почему в PDF-файле пунктирные линии становятся сплошными?

При экспорте в PDF используйте виртуальный принтер, поддерживающий векторные типы линий (например, AutoCAD PDF или Adobe PDF). Избегайте растровых принтеров. Также проверьте, включена ли опция «Масштабировать линии» в диалоге печати.

Заключение

Проблема с отображением пунктирной линии в AutoCAD — это не сбой, а следствие неправильной настройки масштабирования и загрузки типов линий. Часто пользователи ищут ошибку в цвете, слое или файле, но причина — в глобальных параметрах LTSCALE, PSLTSCALE и CELTSCALE. Решение простое, но требует системного подхода: проверьте загрузку типа линии, настройте масштабы под масштаб чертежа, убедитесь, что видовые области и печать используют правильные параметры.

• Пунктирная линия не отображается из-за неправильного масштаба — проверьте LTSCALE и PSLTSCALE.
• Всегда загружайте типы линий явно через диалог «Линейный тип».
• PSLTSCALE = 1 — обязательное условие для корректного отображения на листах.
• Проверяйте тип линии не только слоя, но и самого объекта через панель «Свойства».
• При экспорте в PDF используйте векторные принтеры и включайте опцию «Масштабировать линии».
