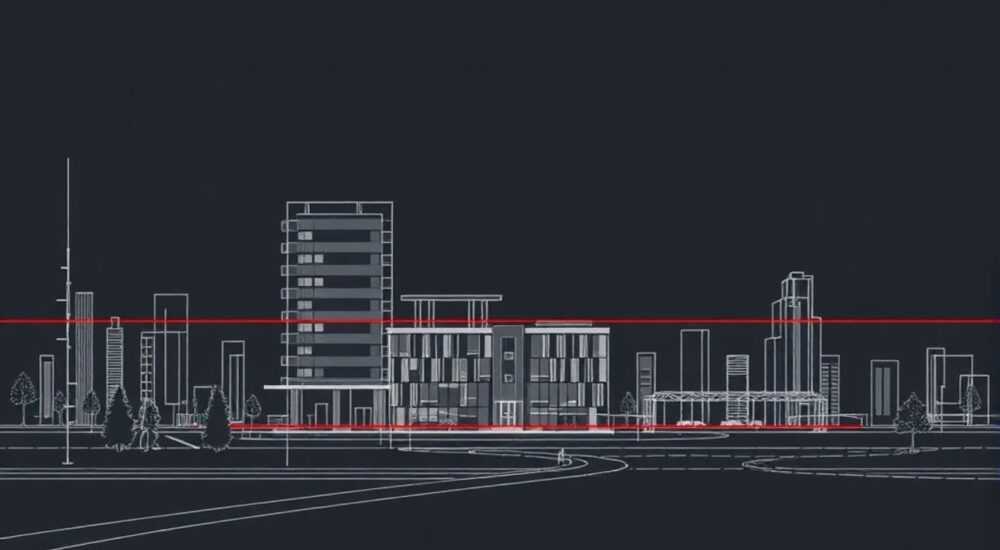

Почему в автокаде не меняется толщина линий

В AutoCAD не меняется толщина линий из-за особенностей настройки системы, связанных с режимами отображения, типами объектов и параметрами слоёв. Основная причина — отключённый режим LTSCALE (вес линий) или использование объектов, для которых толщина не применима напрямую, таких как полилинии без заданного свойства ширины. Также проблема может возникать из-за неправильных настроек переменной PLINEWID, диспетчера визуальных стилей или конфликта между пространством модели и листа.

Основные причины, почему не меняется толщина линий

Одна из самых частых жалоб пользователей AutoCAD — невозможность изменить толщину линий, даже если в свойствах объекта указано значение. Это связано не с программным сбоем, а с тем, как AutoCAD интерпретирует и отображает графические свойства. Вес линии — это не физический параметр, а условное обозначение, которое применяется только при определённых условиях.

Первая и самая распространённая причина — отключённый режим отображения веса линий (LineWeight). Даже если вы установили толщину 0.5 мм для слоя, она не будет видна, если на панели состояния кнопка LWT (LineWeight) не активирована. Без этого режима все линии отображаются с одной стандартной толщиной, независимо от назначения.

Вторая причина — тип объекта. Простые линии, окружности и дуги не хранят информацию о толщине как геометрический параметр. Их толщина зависит исключительно от свойств слоя или индивидуальных настроек через палитру «Свойства». Полилинии же могут иметь собственную ширину (Width), заданную через команду PLINE или редактированием свойств.

Третья причина — настройки переменной PLINEWID. Эта системная переменная управляет тем, как отображается ширина полилиний на экране. Если её значение равно 0, даже широкие полилинии будут выглядеть как тонкие линии. Рекомендуется установить PLINEWID = 1, чтобы включить превью ширины.

Четвёртая — конфликт между пространством модели и листа. В пространстве модели толщина может отображаться некорректно, особенно если используется монохромный визуальный стиль. В пространстве листа, при подготовке к печати, вес линий должен быть привязан к таблице стилей печати (CTB/STB).

Когда толщина не применяется: список исключений

• Объекты находятся на замороженных или заблокированных слоях — изменения не применяются.
• Используется визуальный стиль «2D Wireframe» — он игнорирует вес линий.
• Активен режим аннотативности, но масштаб отображения не поддерживает текущий вес.
• Файл открыт в старой версии AutoCAD, где поддержка LineWeight ограничена.
• Графическая карта не поддерживает аппаратное ускорение, необходимое для корректного отображения.

Как правильно настроить толщину линий в AutoCAD

Настройка толщины линий требует последовательного подхода. Начинайте с глобальных параметров, затем переходите к детальным настройкам объектов и слоёв. Первый шаг — активация режима отображения веса линий. На панели состояния внизу интерфейса найдите кнопку LWT. Если она серая — кликните по ней, чтобы включить. Теперь все объекты с назначенным весом должны отображаться с соответствующей толщиной.

Далее перейдите к диспетчеру слоёв (команда LA или кнопка «Диспетчер слоёв»). Выберите нужный слой и найдите колонку «Вес линий» (LineWeight). Кликните по ячейке — откроется список доступных значений: от 0.05 мм до 2.0 мм и более. Выберите подходящее значение. Убедитесь, что слой не заморожен и не отключен.

• Откройте палитру «Свойства» (команда PROPERTIES).
• Выделите объект, которому нужно изменить толщину.
• Найдите параметр «Вес линий» и выберите значение.
• Убедитесь, что объект не наследует свойства от блока или аннотации.

Если вы работаете с полилиниями, используйте дополнительные параметры:

1. Выделите полилинию.
2. Откройте палитру «Свойства».
3. Найдите поля «Начальная ширина» (Start Width) и «Конечная ширина» (End Width).
4. Установите одинаковые значения для создания равномерной толщины.
5. Для новых полилиний используйте команду PLINE, затем опцию Width перед рисованием.

Настройка глобальных параметров

Для единообразия во всех чертежах рекомендуется настроить следующие параметры:

Роль визуальных стилей и режимов отображения

Визуальные стили в AutoCAD — это шаблоны отображения, которые определяют, как выглядят объекты на экране. Они напрямую влияют на отображение толщины линий. Например, стиль «2D Wireframe» предназначен для работы с геометрией и не показывает вес линий. Стиль «Conceptual» или «Realistic» — уже поддерживают эту функцию.

Чтобы проверить текущий стиль, откройте вкладку «Вид» → «Стили вида» → «Визуальные стили». Выберите «2D Оттенкованный» или «Концептуальный» для корректного просмотра толщины. В этих стилях линии отображаются с учётом назначенного веса, а контуры становятся чётче.

Если вы работаете в пространстве листа, создайте видовые экраны и настройте в них масштаб. Убедитесь, что в каждом видовом экране включён режим «Линейный вес» (LWT). Иногда при переключении между пространствами настройки сбрасываются — проверяйте каждый раз.

Для автоматизации можно создать шаблон чертежа (.dwt), в котором уже прописаны:

• Активированный LWT;
• Заданный визуальный стиль;
• Настроенные слои с весами;
• Правильные значения системных переменных.

Это сэкономит время и исключит ошибки при запуске новых проектов.

Типичные ошибки и способы их устранения

Многие пользователи сталкиваются с ситуацией, когда всё настроено, но толщина всё равно не отображается. Разберём наиболее частые проблемы и пути их решения.

Ошибка 1: Линии остаются тонкими, хотя вес задан

Проверьте:

• Активен ли режим LWT на панели состояния?
• Не установлен ли визуальный стиль «Wireframe»?
• Не равна ли переменная PLINEWID нулю?
• Не находится ли объект в блоке с жёстко заданными свойствами?

Решение: Введите в командной строке PLINEWID и установите значение 1. Переключитесь на визуальный стиль «2D Оттенкованный». Обновите вид (команда REGEN).

Ошибка 2: Толщина видна в модели, но не печатается

Проблема — в таблице стилей печати. Даже если вес задан, принтер может игнорировать его, если в CTB-файле не прописана связь цвета и толщины.

Решение:

1. Откройте «Диспетчер печати» (PLOT).
2. Выберите таблицу стилей (например, monochrome.ctb).
3. Нажмите «Изменить».
4. Для каждого цвета укажите нужную толщину линии (например, цвет 1 — 0.3 мм).
5. Сохраните и примените.

Ошибка 3: Толщина отображается «размыто» или с артефактами

Это может быть связано с настройками аппаратного ускорения или разрешением экрана.

Проверьте:

• Включено ли аппаратное ускорение (графика) в «Параметрах» → «Система»?
• Не слишком ли высокое масштабирование интерфейса Windows?
• Поддерживает ли видеокарта OpenGL 4.0+?

Решение: Обновите драйверы видеокарты. В AutoCAD выполните команду GRAPHICSCONFIG и восстановите настройки по умолчанию.

Экспертное мнение

По словам эксперта, ключевой момент — понимание разницы между визуализацией и печатью. Многие проектировщики тратят часы на поиск «глюка», в то время как достаточно просто проверить таблицу стилей печати. Также важно использовать шаблоны и стандартизировать настройки в команде.

Вопросы и ответы

Заключение

Проблема с изменением толщины линий в AutoCAD почти всегда решаема и редко связана с повреждением файла или сбоем программы. Чаще всего причина — в непонимании логики работы системы весов линий, зависимости от визуальных стилей и режимов отображения. Главное — последовательно проверять все уровни настройки: от глобального режима LWT до свойств конкретного объекта.

• Всегда включайте режим LWT на панели состояния.
• Используйте визуальные стили, поддерживающие отображение веса линий.
• Настройте переменные PLINEWID и LWDISPLAY для корректного отображения.
• Проверяйте таблицы стилей печати (CTB) — они определяют финальный вид.
• Создавайте шаблоны с готовыми настройками для экономии времени.
