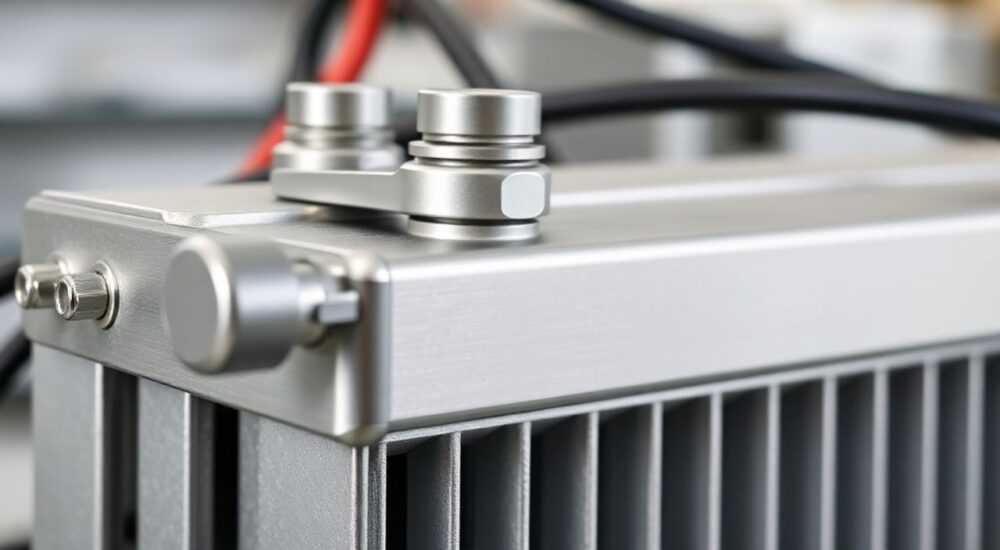

Подключение алюминиевых радиаторов

Алюминиевые радиаторы — один из самых популярных вариантов отопительных приборов в современных жилых и коммерческих зданиях. Благодаря лёгкому весу, высокой теплоотдаче и современному внешнему виду они активно используются как в частных домах, так и в многоквартирных постройках. Однако правильное подключение таких батарей — ключ к эффективной и безопасной работе всей системы отопления. Малейшая ошибка при монтаже может привести к снижению КПД, образованию воздушных пробок или даже протечкам.

Выбор схемы подключения: диагональная, боковая, нижняя

Подключение алюминиевого радиатора напрямую влияет на его тепловую эффективность. Существует три основные схемы: боковое (одностороннее), диагональное и нижнее. Выбор зависит от типа системы отопления, расположения труб и архитектуры помещения.

Боковое подключение предполагает подачу теплоносителя сверху с одной стороны, а обратку — снизу той же стороны. Это самый простой способ монтажа, но он не всегда эффективен. При высоких радиаторах (более 60 см) возможна «мертвая зона» в нижней части — холодный угол, где теплоноситель плохо циркулирует.

Диагональная схема считается оптимальной для радиаторов высотой более 50 см. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему патрубку с противоположной. Такой подход обеспечивает равномерное распределение тепла по всему объёму секций. Потери эффективности минимальны — всего 2–3%.

Нижнее подключение используется в скрытых системах, где трубы проложены в полу. Оно выглядит эстетично, но требует специальных радиаторов с внутренними перемычками (рефлекторами), иначе КПД падает на 15–20%. Современные модели алюминиевых батарей часто оснащаются нижним подключением «по умолчанию», что упрощает монтаж в новых домах.

Сравнение схем подключения по эффективности

Комплектующие для монтажа: краны, кронштейны, заглушки

Без правильного набора фурнитуры установка алюминиевого радиатора невозможна. Каждый элемент играет свою роль: от безопасности до регулировки температуры.

Основные компоненты:

• Запорно-регулирующая арматура — шаровые краны или термостатические вентили. Первые позволяют полностью перекрывать поток, вторые — автоматически регулировать температуру в помещении.
• Кронштейны — крепёжные элементы для фиксации радиатора на стене. Их количество зависит от длины батареи: на каждые 50 см — минимум один кронштейн, но не менее двух на весь радиатор.
• Заглушки и воздухоотводчики — герметизируют свободные отверстия. Обязательно установите кран Маевского — ручной или автоматический — в верхней части радиатора для удаления воздуха.
• Переходники и ниппели — соединяют секции между собой и подключают к трубам. Используйте паронитовые прокладки для герметичности.

Термостатические головки — важный элемент энергоэффективности. Они реагируют на изменение температуры в комнате и перекрывают поток теплоносителя при достижении заданного значения. По данным Ассоциации производителей отопительного оборудования, использование термоголовок позволяет сэкономить до 20% энергии в отопительный сезон.

Монтаж радиаторов на стену: шаг за шагом

Установка начинается с разметки. Алюминиевые радиаторы легкие, но нагрузка распределяется неравномерно, особенно при большой длине. Стена должна быть прочной — бетон, кирпич. Гипсокартон не подходит без усиленного каркаса.

1. Определите положение радиатора. Он должен находиться под окном, на расстоянии 10–12 см от пола и 5–10 см от подоконника. Это обеспечивает эффективную конвекцию.
2. Нанесите разметку для кронштейнов. Верхние отверстия секций должны совпадать с кронштейнами. Учитывайте горизонтальный уклон в 1 мм на метр длины радиатора — для лучшего выхода воздуха.
3. Закрепите кронштейны. Используйте дюбели подходящего размера. Проверьте уровень — перекос более 2 мм на метр недопустим.
4. Навесьте радиатор. Аккуратно наденьте его на кронштейны. Убедитесь, что он не болтается и плотно сидит.
5. Подключите арматуру. Установите краны, заглушки и воздухоотводчик. Соединения делайте через ФУМ-ленту или пасту Unipak.

Подключение к системе отопления: этапы и нюансы

После установки радиатора на стену переходят к подключению к трубопроводу. Работы проводят при отключённой и охлаждённой системе.

Если система уже функционирует, обязательно слейте воду и перекройте стояк. Используйте временные заглушки на трубах, чтобы избежать попадания мусора.

Шаги подключения:

• Наденьте накидные гайки и шайбы на патрубки радиатора.
• Подключите гибкие подводки или металлические муфты к трубам отопления.
• Соедините с радиатором, затяните соединения. Не перетягивайте — алюминий мягкий, резьба может слизаться.
• Проверьте герметичность. Откройте стояк, медленно заполните систему. Осмотрите все стыки.

Гибкие подводки из сильфона — практичное решение. Они компенсируют неточности монтажа, вибрации и упрощают замену радиатора. Срок службы — до 25 лет при правильной эксплуатации.

Как выбрать тип подводки

Воздухо выпуск и наладка системы

После заполнения системы теплоносителем в радиаторах остаётся воздух. Его необходимо удалить, иначе возникнет воздушная пробка, мешающая циркуляции.

Откройте кран Маевского, медленно выпуская воздух. Когда пойдёт вода — закройте вентиль. Повторите для всех радиаторов, начиная с нижних этажей.

Для автоматического воздухоотводчика достаточно установить его в верхней точке — он сработает сам. Но в старых домах с нестабильным давлением лучше использовать ручные краны — они надёжнее.

Балансировка системы — следующий шаг. Если в доме несколько радиаторов, те, что ближе к котлу, нагреваются сильнее. Чтобы выровнять температуру, используйте балансировочные вентили. Закрутите их на первых батареях на ¾, откройте дальше по цепочке.

Представьте: вы включили отопление, а в одной комнате жарко, а в другой — прохладно. Балансировка решает эту проблему, создавая комфорт во всём доме.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Неправильная разметка кронштейнов. Радиатор висит криво, создавая уклон не по направлению к крану Маевского. Результат — завоздушивание.
• Использование льна вместо ФУМ-ленты. Лён со временем гниёт, особенно в агрессивной среде. Это приводит к течи. ФУМ-лента или анаэробные герметики — правильный выбор.
• Перетяжка резьбовых соединений. Алюминий мягкий — можно сорвать резьбу. Затягивайте «рукой плюс четверть оборота» ключом.
• Отсутствие термоголовок. Без них невозможно точно регулировать температуру, что ведёт к перерасходу энергии.
• Подключение к системе с грязной водой. Песок и ржавчина забивают каналы. Перед запуском промойте систему.

Эксплуатация и техническое обслуживание

Алюминиевые радиаторы служат 20–25 лет при условии качественного теплоносителя. Однако pH воды должен быть в диапазоне 7–8.5. При повышенной кислотности (pH < 6.5) алюминий быстро разрушается.

Регулярное обслуживание включает:

• Ежегодная проверка герметичности соединений.
• Очистка наружных поверхностей от пыли — это повышает теплоотдачу на 5–7%.
• Развоздушивание перед началом отопительного сезона.
• Проверка работы термостатических головок.

Не используйте абразивные чистящие средства — они царапают анодированный слой. Достаточно влажной тряпки и мягкого моющего средства.

В закрытых системах (с мембранным баком) давление должно быть 1.2–1.5 бар. При скачках выше 3 бар возможен гидроудар. Установите группу безопасности на котёл.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение алюминиевых радиаторов — процесс, требующий внимания к деталям. От выбора схемы до качества фурнитуры — каждый этап влияет на эффективность, безопасность и срок службы. Современные технологии позволяют создать комфортную температуру с минимальными затратами, но только при условии грамотного монтажа.

• Диагональная схема подключения — наиболее эффективная для высоких радиаторов.
• Используйте термостатические вентили и краны Маевского для контроля и безопасности.
• Не перетягивайте резьбовые соединения — алюминий легко повредить.
• Регулярно обслуживайте систему: спускайте воздух, проверяйте герметичность.
• Следите за химическим составом теплоносителя — pH 7–8.5 критически важен для алюминия.
