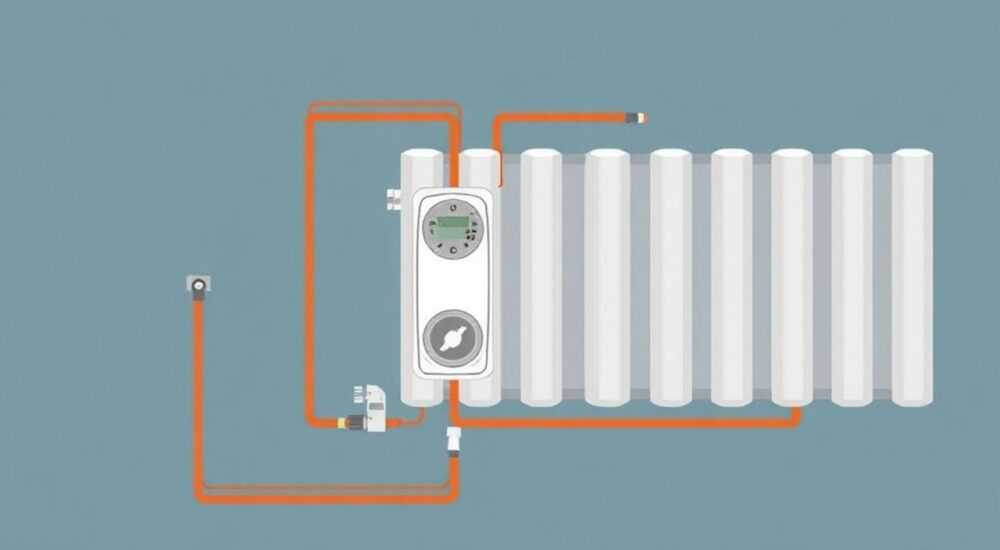

Подключение батарей отопления схема

Подключение батарей отопления — важный этап обустройства системы обогрева в доме или квартире. Правильная схема подключения напрямую влияет на эффективность теплоотдачи, энергопотребление и комфорт в помещении. Ошибки при монтаже могут привести к сквознякам, холодным углам, увеличению расходов на отопление и даже протечкам.

Для максимальной теплоотдачи выбирайте диагональную схему подключения радиаторов — она обеспечивает равномерное распределение теплоносителя. Обязательно учитывайте тип системы (однотрубная или двухтрубная) и устанавливайте терморегуляторы для экономии.

Содержание статьи:

Типы систем отопления: однотрубная и двухтрубная
Когда что выбрать?
Схемы подключения радиаторов отопления
Как выбрать подходящую схему?
Пошаговая инструкция по подключению батарей
Необходимые инструменты и материалы
Распространённые ошибки при подключении и как их избежать
Примеры ошибок и последствия
Современные решения и технологии в подключении радиаторов
Что выбрать: классику или инновации?
Экспертное мнение
Вопросы и ответы
Заключение

Типы систем отопления: однотрубная и двухтрубная

Выбор схемы подключения радиаторов начинается с анализа типа системы отопления. На практике применяют два основных варианта: однотрубную и двухтрубную разводку. Каждая из них имеет свои особенности, преимущества и недостатки.

Однотрубная система предполагает последовательное соединение всех радиаторов в единую линию. Теплоноситель проходит через каждый прибор один за другим, постепенно остывая. Такая схема часто используется в старых многоквартирных домах. Её главное преимущество — простота монтажа и низкая стоимость материалов. Однако эффективность снижается с каждым последующим радиатором: последние батареи в цепочке могут быть значительно холоднее первых.

Двухтрубная система, напротив, предусматривает отдельные трубы для подачи и обратки. Каждый радиатор получает горячий теплоноситель напрямую, а охлаждённый возвращается по отдельному контуру. Это обеспечивает равномерный нагрев всех приборов, независимо от их расположения. Система сложнее в установке и требует больше труб, но даёт лучший контроль температуры и возможность регулировки.

Полезно знать: В частных домах чаще всего выбирают двухтрубную систему из-за её гибкости и высокой эффективности. В многоэтажках с централизованным отоплением преобладает однотрубная схема.

Когда что выбрать?

Однотрубная — подходит для небольших квартир, где количество радиаторов не превышает 4–5 штук. Эффективна при использовании байпасов и терморегуляторов.
Двухтрубная — идеальна для больших домов, коттеджей, новых построек. Позволяет точно настраивать температуру в каждом помещении.

Выбор зависит не только от площади, но и от типа котла, давления в системе и планируемого уровня комфорта. Например, при использовании конденсационного котла предпочтительна именно двухтрубная схема — она лучше соответствует режиму работы оборудования.

Схемы подключения радиаторов отопления

Независимо от типа разводки, существует несколько способов подключения самого радиатора к трубопроводу. От этого зависит, насколько эффективно будет передаваться тепло в комнату. Рассмотрим три основные схемы: боковое, нижнее и диагональное подключение.

Боковое (или одностороннее) подключение — самый распространённый вариант. Подача и обратка подключены к одной стороне батареи — сверху и снизу. Такая схема проста в реализации, особенно при вертикальной разводке стояков. Однако при большом количестве секций (более 10) дальняя часть радиатора может оставаться холодной из-за гидравлического сопротивления.

Нижнее подключение используется в современных системах, где трубы спрятаны в полу. Подводка осуществляется снизу через специальные угловые переходники. Эстетически такой способ выглядит чище, но требует установки воздухоотводчика и может снижать теплоотдачу на 10–15% по сравнению с диагональным.

Диагональное подключение считается наиболее эффективным. Подача подключается сверху с одной стороны, а обратка — снизу с противоположной. Это обеспечивает максимальный перепад давления и полное заполнение секций теплоносителем. Особенно важно для радиаторов с большим числом секций.

Схема подключения	Теплоотдача (%)	Где применяется	Минусы
Боковое	до 95%	Старые дома, однотрубные системы	Холодные секции при длине > 1.2 м
Нижнее	85–90%	Скрытая разводка, панельные радиаторы	Требует автоматического воздухоотводчика
Диагональное	100%	Частные дома, мощные батареи	Сложнее монтаж, нужен длинный контур

«Диагональная схема — выбор профессионалов. Она минимизирует зоны застоя и позволяет использовать до 100% заявленной мощности радиатора.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта

Как выбрать подходящую схему?

Если радиатор длинный (более 1.2 м) — только диагональное подключение.
Для панельных радиаторов в новостройках — нижнее, если трубы скрыты в полу.
В старых домах с вертикальными стояками — боковое, но с установкой термостата.

Пошаговая инструкция по подключению батарей

Правильный монтаж — залог долгой и эффективной работы системы отопления. Ниже приведена пошаговая инструкция по подключению радиатора с использованием диагональной схемы в двухтрубной системе.

Отключите систему и слейте воду. Перекройте стояк или котёл, откройте краны Маевского на всех радиаторах для слива теплоносителя.
Определите место установки. Батарея должна находиться под окном, на расстоянии 10–12 см от пола и 5 см от стены. Используйте уровень и рулетку.
Установите кронштейны. Для стандартного радиатора — 2 нижних и 2 верхних крепления. Убедитесь, что они надёжно зафиксированы в стене.
Подготовьте радиатор. Установите заглушки, кран Маевского (в верхний коллектор), терморегулятор на подающую линию.
Навесьте батарею. Аккуратно поместите на кронштейны, проверьте горизонталь строительным уровнем.
Подключите трубы. Используйте гибкие подводки (гофрированные нержавеющие или медные) для удобства монтажа и компенсации вибраций.
Проверьте герметичность. Запустите систему, откройте краны, удалите воздух через кран Маевского.
Настройте работу. Убедитесь, что все секции прогреваются равномерно, нет течей, терморегулятор реагирует на изменения.

Полезно знать: Перед установкой промойте радиатор от заводской смазки — это улучшит теплоотдачу и предотвратит загрязнение системы.

Необходимые инструменты и материалы

Перфоратор или дрель
Уровень, рулетка
Гаечные ключи, разводной ключ
Кронштейны для радиаторов
Термостатический клапан
Кран Маевского
Гибкие подводки с накидными гайками
Фум-лента или льняная подмотка

Распространённые ошибки при подключении и как их избежать

Даже при следовании инструкциям можно допустить критические ошибки, которые снизят эффективность отопления или приведут к авариям. Рассмотрим самые частые из них.

Неправильный уклон радиатора. Многие забывают, что батарея должна иметь небольшой уклон (2–3 мм на метр) в сторону крана Маевского. Без этого воздух будет скапливаться в верхней части, создавая воздушные пробки.

Отсутствие терморегуляторов. Установка механического или электронного термостата позволяет сэкономить до 20% энергии. Без него радиатор работает на полную мощность постоянно, даже при открытых окнах.

Использование жёстких соединений. Прямое подключение без гибких подводок создаёт нагрузку на резьбу и повышает риск течи при вибрациях или тепловом расширении труб.

Примеры ошибок и последствия

Ошибка: Боковое подключение длинного радиатора.
Последствие: Холодные секции, неравномерный прогрев.
Решение: Перейти на диагональную схему.
Ошибка: Неплотная подмотка резьбы.
Последствие: Течь, коррозия, необходимость демонтажа.
Решение: Использовать фум-ленту или лён с уплотнителем.
Ошибка: Установка без байпаса в однотрубной системе.
Последствие: При закрытии крана прекращается циркуляция по стояку.
Решение: Обязательно монтировать байпас диаметром не менее ¾ дюйма.

«Любая течь — это не просто капля воды, а сигнал о нарушении целостности системы. Устраняйте проблему сразу, пока она не привела к затоплению соседей.» — Ольга Петрова, сантехник с 15-летним стажем

Современные решения и технологии в подключении радиаторов

Технологии не стоят на месте. Сегодня доступны интеллектуальные системы управления отоплением, которые делают подключение не только эффективным, но и умным.

Одно из новшеств — цифровые термостаты с Wi-Fi. Они позволяют управлять температурой в каждой комнате через смартфон, по расписанию, с учётом погоды и времени суток. Некоторые модели интегрируются с «умным домом» (например, Apple HomeKit, Google Home).

Ещё одно направление — саморегулирующиеся клапаны. Они автоматически изменяют поток теплоносителя в зависимости от температуры в помещении, без участия пользователя. Это особенно полезно в детских, спальнях и помещениях с переменным тепловыделением.

Также набирают популярность радиаторы с нижним подключением и встроенными термостатами. Они сочетают эстетику скрытой проводки с функциональностью. Производители, такие как Purmo, Rifar и Kermi, предлагают готовые комплекты с адаптерами и воздухоотводчиками.

Полезно знать: Современные биметаллические радиаторы работают при давлении до 40 атм и выдерживают гидроудары — идеальный выбор для централизованного отопления.

Что выбрать: классику или инновации?

Для бюджетного ремонта: Стальные панельные радиаторы с нижним подключением.
Для нового дома: Биметаллические или алюминиевые радиаторы с термоголовками.
Для умного дома: Цифровые термостаты Danfoss, Honeywell или Bosch.

Экспертное мнение

«За последние годы кардинально изменился подход к подключению радиаторов. Раньше главным было «поставить и включить», теперь — «настроить и оптимизировать». Современный владелец жилья хочет не просто тепло, а комфорт и экономию. Именно поэтому я рекомендую всегда использовать диагональную схему там, где это возможно, и обязательно устанавливать терморегуляторы. Даже в квартире с централизованным отоплением это снижает расходы и повышает контроль.» — Дмитрий Соколов, руководитель проектного отдела в компании «ТеплоДом», 18 лет в сфере отопления

По его словам, в 70% случаев клиенты не знают, что могут регулировать температуру в каждой комнате. Многие годами живут в переохлаждённых или перегретых помещениях, не осознавая, что решение — в правильном подключении и термостатах.

Вопросы и ответы

Можно ли подключить батарею самостоятельно?

Да, при наличии базовых навыков и инструментов. Главное — соблюдать порядок: отключить систему, слить воду, использовать качественные соединения. Если сомневаетесь — лучше вызвать специалиста, особенно при работе с централизованным отоплением.

Какая схема подключения самая экономичная?

Диагональная с терморегулятором. Она обеспечивает полную теплоотдачу и позволяет снизить температуру в неиспользуемых помещениях. По данным исследований, это даёт экономию до 25% на отоплении в год.

Нужен ли байпас в двухтрубной системе?

Нет. Байпас используется только в однотрубных системах для обеспечения циркуляции при отсечении радиатора. В двухтрубной схеме каждый радиатор находится на отдельной ветке — байпас не требуется.

Почему батарея плохо греет после замены?

Возможные причины: воздушная пробка (выпустите воздух через кран Маевского), неправильная схема подключения, засор фильтра грубой очистки, низкое давление в системе. Проверьте все этапы монтажа.

Можно ли использовать пластиковые трубы для подключения?

Да, при условии, что это трубы PEX или PP-R, предназначенные для отопления. Они устойчивы к температуре до 95 °C и давлению до 10 атм. Не используйте обычные водопроводные трубы — это опасно.

Заключение

Правильное подключение батарей отопления — это не просто техническая задача, а комплексное решение, влияющее на комфорт, безопасность и экономичность вашей системы. Выбор между однотрубной и двухтрубной разводкой, схема подключения, использование терморегуляторов — всё это должно быть продумано заранее.

Главное — не гнаться за дешевизной и не игнорировать детали. Качественная установка сегодня сэкономит вам тысячи завтра. Помните: каждый элемент системы, от кронштейна до термоголовки, играет свою роль в создании уюта в доме.

Для максимальной теплоотдачи выбирайте диагональное подключение.
Обязательно устанавливайте терморегуляторы — это экономит до 25% энергии.
В однотрубной системе используйте байпас для циркуляции.
При скрытой разводке отдавайте предпочтение нижнему подключению с воздухоотводчиком.
Современные технологии (Wi-Fi термостаты, биметаллические радиаторы) повышают комфорт и контроль.
