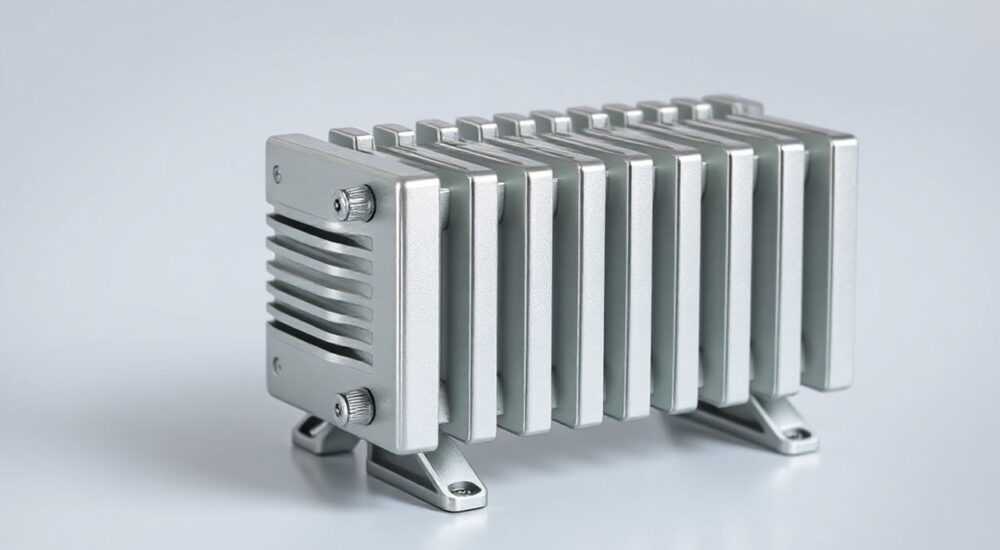

Подключение биметаллических радиаторов отопления с нижним подключением

Подключение биметаллических радиаторов отопления с нижним подключением — один из самых востребованных способов монтажа современных отопительных приборов, особенно в условиях капитального ремонта и благоустройства жилых помещений. Такой тип подключения позволяет скрыть коммуникации в полу или стене, обеспечивая эстетичный внешний вид интерьера. При этом сохраняется высокая теплоотдача и надёжность системы, что делает его популярным как среди профессиональных монтажников, так и у частных застройщиков.

Преимущества нижнего подключения радиаторов

Нижнее подключение отопительных приборов стало стандартом при проектировании современных систем отопления, особенно в новостройках и при ремонте по типу «евро». Основной причиной такой популярности является возможность скрытой прокладки трубопроводов. Трубы укладываются в штробы, полы или специальные короба, оставляя на виду только сам радиатор.

Кроме эстетики, нижнее подключение упрощает процесс автоматизации. Современные термостатические головки легко интегрируются с коллекторными системами, позволяя точно регулировать температуру в каждом помещении. Это особенно важно при использовании энергосберегающих режимов и «умного дома».

Также стоит отметить, что нижнее подключение снижает риск механических повреждений труб — они защищены от случайного удара или контакта с мебелью. В многоэтажных домах это также уменьшает количество стыков и соединений на уровне пола, что повышает надёжность всей системы.

Однако несмотря на все преимущества, нижнее подключение требует более точного расчёта гидравлического сопротивления и обязательного использования воздухоотводчиков. Без них возможны завоздушивание и снижение теплоотдачи.

Устройство биметаллических радиаторов и особенности нижнего подключения

Биметаллические радиаторы состоят из двух компонентов: стального внутреннего сердечника, контактирующего с теплоносителем, и алюминиевого внешнего корпуса, отвечающего за теплоотдачу. Такое сочетание обеспечивает высокую прочность (благодаря стали) и отличную теплопроводность (благодаря алюминию).

При нижнем подключении теплоноситель подаётся и отводится через нижние патрубки радиатора — обычно расположенные по диагонали (подача слева снизу, обратка справа снизу). Это создаёт определённые условия для циркуляции: горячая вода поднимается вверх по левому коллектору, проходит через секции, остывает и возвращается через правый нижний патрубок.

Для эффективной работы при такой схеме важно, чтобы конструкция радиатора предусматривала равномерное распределение теплоносителя. Некоторые модели оснащаются внутренними направляющими или увеличенными каналами для снижения гидравлического сопротивления.

Производители, такие как Global, Rifar, Royal Thermo, выпускают специальные модификации радиаторов именно для нижнего подключения. Они маркируются как «нижнее подключение» или «универсальное подключение», что означает возможность монтажа без потерь в теплоотдаче.

• Стальной каркас выдерживает давление до 40 атм и подходит для централизованного отопления.
• Алюминиевый корпус быстро нагревается и отдаёт тепло в помещение.
• Межосевое расстояние (350 или 500 мм) влияет на выбор фитингов и схему подключения.
• Обязательно наличие крана Маевского или автоматического воздухоотводчика сверху.

Схемы подключения биметаллических радиаторов снизу

Существует несколько основных схем подключения, но для нижнего варианта наиболее распространены две: диагональная и параллельная (боковая). Однако при нижнем подключении используется преимущественно диагональная схема, где подача и обратка находятся на противоположных нижних углах радиатора.

Наиболее эффективной считается диагональная схема с подключением через термостатический клапан на подаче и регулируемый клапан на обратке. Это позволяет не только контролировать температуру, но и настраивать расход теплоносителя.

Для систем с насосной циркуляцией важна симметрия подключения. Если радиатор подключён к коллектору, длина подводящих труб должна быть одинаковой — иначе возникает перекос в нагрузке.

Необходимый инструмент и материалы для монтажа

Перед началом работ подготовьте весь необходимый инструмент и комплектующие. Отсутствие хотя бы одного элемента может задержать монтаж или привести к протечке.

1. Радиатор биметаллический с нижним подключением (проверьте маркировку).
2. Комплект нижнего подключения: термостатический клапан, запорный вентиль, переходники, ниппели.
3. Ключ разводной или газовый (№2 или №3), ключ для радиаторов (английский).
4. Фума-лента или анаэробный герметик для резьбовых соединений.
5. Уровень строительный (желательно лазерный).
6. Кронштейны настенные — 2–4 штуки в зависимости от длины радиатора.
7. Кран Маевского или автоматический воздухоотводчик.
8. Пакля или лён (по желанию, но фум-лента предпочтительнее).

Если вы подключаетесь к коллекторной системе, понадобятся пресс-фитинги или обжимные муфты, а также пресс-клещи. Для металлопластиковых или ППР труб — соответствующие инструменты для резки и пайки.

Важно использовать качественные термостатические головки — они должны быть совместимы с выбранным клапаном. Популярные бренды: Danfoss, Herz, Oventrop.

Поэтапный монтаж биметаллического радиатора с нижним подключением

Шаг 1: Подготовка и разметка

Выберите место установки радиатора. Он должен находиться под окном, на расстоянии 8–12 см от пола и 5–10 см от подоконника. Используя уровень, нанесите разметку для кронштейнов. Обычно их два — по краям, но для радиаторов длиннее 1.5 м добавляют третий в центр.

Шаг 2: Установка кронштейнов

Закрепите кронштейны дюбелями в стену. Убедитесь, что они находятся на одном уровне — даже 2 мм перекоса могут вызвать завоздушивание. Проверьте горизонталь строительным уровнем.

Шаг 3: Сборка нижнего узла подключения

На нижние патрубки радиатора установите переходники. На сторону подачи — термостатический клапан, на сторону обратки — запорный вентиль. Соединения обмотайте фум-лентой в 3–4 оборота по часовой стрелке.

Шаг 4: Подключение крана Маевского

В верхнюю заглушку радиатора вкрутите кран Маевского. Это обязательный элемент — без него невозможно удалить воздух из системы. Используйте герметик на резьбе.

Шаг 5: Установка радиатора на кронштейны

Аккуратно поднимите радиатор и зафиксируйте его на кронштейнах. Убедитесь, что он плотно сидит и не晃ается. Проверьте уровень ещё раз.

Шаг 6: Подключение к трубопроводу

Подключите подающую и обратную трубы к соответствующим клапанам. Используйте гибкие подводки (гофрированная нержавейка или медные трубки) для компенсации неточностей. Затяните соединения, но не перетягивайте — можно сорвать резьбу.

Шаг 7: Опрессовка системы

Перед запуском подайте воду в систему под повышенным давлением (в 1.5 раза выше рабочего). Проверьте все соединения на утечки. Если есть капли — подтяните или замените прокладку.

Типичные ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Ниже — самые распространённые, которые напрямую влияют на эффективность и срок службы системы.

• Неправильная ориентация клапанов. Термостатический клапан должен быть на подаче, а не на обратке. Иначе датчик будет реагировать на остывшую воду, и регулировка станет неэффективной.
• Отсутствие уклона. Радиатор должен быть установлен с небольшим уклоном (2–3 мм) в сторону крана Маевского — для лучшего воздухоотвода.
• Использование льна без герметика. Лён со временем высыхает и даёт течь. Лучше использовать анаэробный герметик или фум-ленту.
• Перетяжка резьбовых соединений. Это приводит к деформации штуцеров и выходу из строя клапанов. Достаточно 4–5 оборотов после контакта.
• Отсутствие балансировки в многорадиаторных системах. Все радиаторы должны быть отрегулированы по расходу, иначе дальние будут холодными.

Также часто игнорируют необходимость установки перемычки (байпаса) при подключении к стояку. Хотя в новых системах это не всегда требуется, в старых домах это критично.

Регулировка и наладка системы после установки

После монтажа система должна быть не просто запущена, но и настроена. Это особенно важно при наличии нескольких радиаторов.

Начните с заполнения системы теплоносителем. Открывайте вентили постепенно, начиная с нижних этажей. Каждый радиатор прокачивайте через кран Маевского. После заполнения включите насос и проверьте циркуляцию.

Далее выполняется балансировка. Используйте термометр или тепловизор, чтобы сравнить температуру входа и выхода на каждом радиаторе. Разница должна быть около 10–15 °C. Если разница меньше — радиатор получает слишком много теплоносителя, нужно прикрыть вентиль на обратке.

Термостатические головки настраиваются вручную. Выставьте желаемую температуру (например, +20 °C), и головка будет автоматически регулировать поток. В холодное время она откроется полностью, в тёплое — прикроется.

Для систем с погодозависимым управлением возможна интеграция с комнатным термостатом или контроллером. Это позволяет поддерживать комфортный микроклимат с минимальным расходом энергии.

Экспертное мнение

Анна Петрова, главный инженер проектного бюро «ТеплоДом», 18 лет опыта

«За последние годы мы наблюдаем рост числа объектов с нижним подключением — особенно в новостройках. Архитекторы и заказчики хотят чистые стены и скрытые коммуникации. Но важно понимать: нижнее подключение — это не просто «красиво», это техническое решение, требующее грамотного подхода.

Я всегда рекомендую использовать биметаллические радиаторы с усиленными каналами и термостаты с предварительной настройкой. Также необходимо предусмотреть возможность промывки системы — скрытые трубы труднодоступны.

Один из последних проектов — 12-квартирный дом в Подмосковье. Мы применили коллекторную разводку с нижним подключением всех радиаторов. Благодаря балансировочным клапанам и автоматике, потребление газа снизилось на 18% по сравнению с аналогичным домом с боковым подключением.»

Вопросы и ответы

Заключение

Нижнее подключение биметаллических радиаторов — это современный, эстетичный и эффективный способ организации отопления в жилом помещении. Оно позволяет скрыть инженерные коммуникации, повысить уровень автоматизации и улучшить микроклимат в доме.

Главное — соблюдать технологию монтажа: использовать качественные комплектующие, правильно установить термостатические клапаны, обеспечить воздухоотвод и провести балансировку системы. Небрежность на любом этапе может свести на нет все преимущества.

• Нижнее подключение улучшает интерьер и совместимо с системами «умный дом».
• Используйте только радиаторы, рассчитанные на нижнее подключение.
• Обязательно устанавливайте термостатические клапаны и кран Маевского.
• Потери теплоотдачи при грамотном монтаже не превышают 5%.
• Регулярное обслуживание — залог долгой и бесперебойной работы системы.
