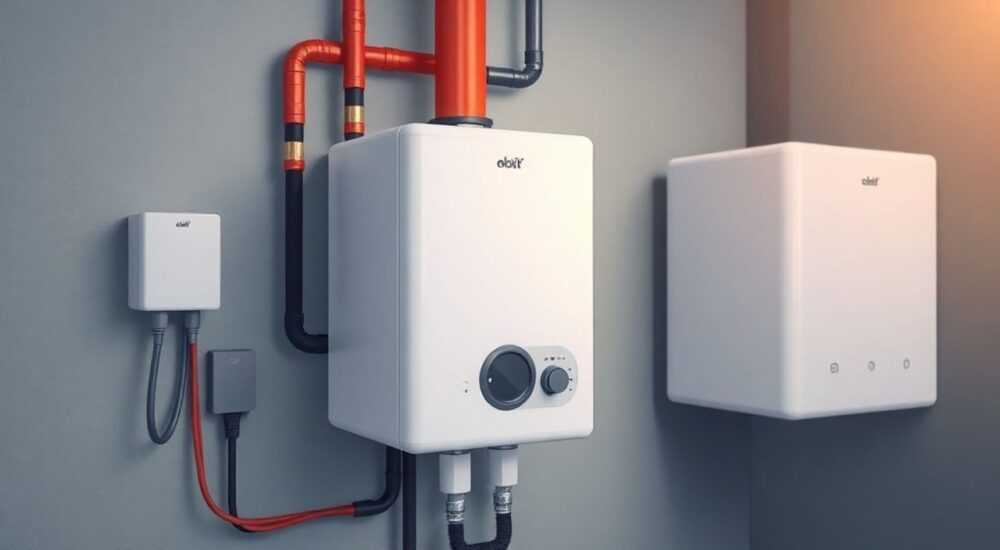

Подключение электрического котла к системе отопления

Подключение электрического котла к системе отопления — ответственный этап обустройства автономного обогрева в доме или квартире. От правильности монтажа и настройки зависит эффективность, безопасность и долговечность всей системы. Несмотря на кажущуюся простоту, процесс требует соблюдения множества технических норм, выбора подходящих компонентов и учета особенностей существующей разводки.

Особенности электрических котлов: типы и принцип работы

Электрические котлы используются для нагрева теплоносителя за счёт преобразования электрической энергии в тепловую. В отличие от газовых или твердотопливных аналогов, они не требуют дымохода, имеют высокий КПД (до 98–99%) и работают бесшумно. Однако их основной недостаток — зависимость от стабильного и дорогого электроснабжения.

Существует три основных типа электрокотлов:

• ТЭНовые — используют металлические трубчатые нагреватели, погружённые в теплоноситель. Наиболее распространены, доступны по цене, но со временем накапливают накипь.
• Индукционные — греют металл сердечника с помощью электромагнитного поля. Более долговечны, устойчивы к накипи, но дороже и тяжелее.
• Электродные — передают ток через теплоноситель, вызывая его ионизацию и нагрев. Требуют использования специального антифриза и строгого контроля состава воды.

Выбор типа котла влияет на схему подключения, требования к системе и уровень автоматизации. Например, электродные котлы нельзя использовать с обычной водой — это может привести к коррозии и выходу из строя.

Подготовка к подключению: требования и планирование

Перед тем как начинать монтаж, необходимо провести комплексную подготовку. Это включает расчёт теплопотерь, выбор мощности котла, оценку состояния электропроводки и проектирование схемы обвязки.

Мощность котла рассчитывается исходя из площади отапливаемого помещения. Ориентировочно — 1 кВт на 10 м² при стандартной высоте потолков (2,7 м) и хорошем утеплении. При плохой теплоизоляции или холодном климате этот показатель увеличивают до 1,5 кВт/м².

Важно убедиться, что электропроводка выдержит нагрузку. Для котла мощностью более 7 кВт требуется трёхфазное питание (380 В) и отдельный автоматический выключатель. Сечение кабеля должно быть не менее:

• 6 мм² — для меди при 220 В;
• 4×2,5 мм² — для трёхфазного ввода.

Также необходимо предусмотреть место для установки котла. Он должен находиться в сухом, хорошо вентилируемом помещении, с доступом для обслуживания. Расстояние до стен — не менее 30 см, до пола — минимум 80 см (если иное не указано в инструкции).

Схемы подключения электрического котла

Выбор схемы зависит от типа системы отопления: однотрубная, двухтрубная, с естественной или принудительной циркуляцией. Наиболее распространённая — схема с насосом и группой безопасности.

В системах с принудительной циркуляцией котёл подключается через циркуляционный насос, который обеспечивает равномерный прогрев радиаторов. Насос устанавливается на обратке, перед котлом. Это предотвращает перегрев и снижает нагрузку на оборудование.

Распространённые схемы:

1. Простая двухтрубная — подача и обратка разделены, каждый радиатор получает теплоноситель одинаковой температуры.
2. Лучевая (коллекторная) — используется в современных домах, позволяет регулировать температуру в каждом контуре отдельно.
3. С теплым полом — котёл подключается к смесительному узлу, где температура теплоносителя понижается до 35–45 °C.

Обязательно предусматривается байпас — перемычка между подачей и обраткой. Она нужна для балансировки давления и защиты насоса при отключении электричества в системах с естественной циркуляцией.

Этапы монтажа и подключения

Монтаж электрического котла — многоэтапный процесс, требующий точности и соблюдения технологий. Ниже приведена пошаговая инструкция:

1. Выбор места установки. Котёл должен быть закреплён на ровной, прочной стене. Используйте шаблон из инструкции для сверления отверстий.
2. Крепление котла. Зафиксируйте корпус на дюбелях. Убедитесь, что он расположен строго горизонтально.
3. Гидравлическое подключение. Подсоедините подающий и обратный трубопроводы. Обязательно установите шаровые краны с обеих сторон для демонтажа.
4. Установка группы безопасности. На подающей линии монтируется блок, включающий манометр, воздухоотводчик и предохранительный клапан (обычно на 3 атм).
5. Подключение расширительного бака. Бак устанавливается на обратке, перед насосом. Его объём должен составлять 10–12% от общего объёма теплоносителя.
6. Монтаж циркуляционного насоса. Устанавливается горизонтально, осью вращения вверх, чтобы избежать скопления воздуха.
7. Электрическое подключение. Выполняется через отдельный автомат и УЗО. Провода подключаются согласно схеме в паспорте котла.
8. Заполнение системы. Залейте теплоноситель (воду или антифриз), удалите воздух через краны Маевского.
9. Проверка на утечки. Давление поднимается до рабочего (1,5–2 атм), система выдерживается под нагрузкой 1–2 часа.
10. Запуск и настройка. Включите котёл, проверьте работу всех контуров, настройте термостат.

Защита и автоматика: что обязательно нужно установить

Безопасность — главный приоритет при эксплуатации электрокотла. Даже небольшая ошибка может привести к перегреву, утечке тока или выходу из строя оборудования.

Обязательные элементы защиты:

• УЗО (устройство защитного отключения) — реагирует на утечку тока, отключает питание за доли секунды.
• Автоматический выключатель — защищает от перегрузки и короткого замыкания.
• Предохранительный клапан — сбрасывает давление при превышении 3 атм.
• Термостат и датчик перегрева — контролируют температуру теплоносителя.
• Реле давления — отключает котёл при падении давления (например, при утечке).

Для повышения комфорта рекомендуется установить комнатный термостат или систему «умный дом». Это позволяет поддерживать заданную температуру, экономить до 20–30% электроэнергии и управлять отоплением удалённо.

Распространённые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность или создают аварийные ситуации. Вот самые частые:

• Подключение без УЗО. Электрокотёл — мощное устройство с контактом с водой. Без УЗО риск поражения током возрастает в разы.
• Использование слишком тонкого кабеля. Это приводит к перегреву, плавлению изоляции и возгоранию.
• Отсутствие группы безопасности. При закипании теплоносителя давление растёт, и котёл может взорваться.
• Неправильная установка насоса. Если ось вращения направлена вниз, в корпусе скапливается воздух, насос «сухари́т» и выходит из строя.
• Запуск сухого котла. Все ТЭНовые и индукционные котлы требуют заполнения теплоносителем перед включением. Иначе нагревательные элементы перегорят.

Экспертное мнение

Интервью с Дмитрием Фроловым, инженером по отопительным системам, 18 лет опыта

— Что вы считаете самым важным при подключении электрокотла?

«Безусловно, это проект. Многие думают: «купил котёл — подключил». Но без расчёта теплопотерь, гидравлического сопротивления и выбора компонентов система будет работать неэффективно. Я рекомендую всегда делать проект, даже для дома 100 м².»

— Какие новшества в области электрических котлов стоит учитывать?

«Сейчас активно развиваются котлы с Wi-Fi-управлением и интеграцией в «умный дом». Также появляются модели с функцией приоритета ГВС — они временно отключают отопление, когда нужно нагреть воду. Это удобно и экономит энергию.»

— Совет для тех, кто делает всё своими руками?

«Если нет уверенности — остановитесь. Лучше заплатить специалисту, чем потом ремонтировать последствия. Особенно это касается электрики. Одна ошибка — и вы рискуете не только оборудованием, но и безопасностью семьи.»

Вопросы и ответы

Заключение

Подключение электрического котла — это комплексная задача, требующая технических знаний, внимания к деталям и соблюдения норм безопасности. От качества монтажа зависят комфорт, экономичность и срок службы оборудования. Пренебрежение простыми правилами может привести к авариям, поломкам и повышенным расходам.

• Всегда используйте отдельную линию питания с УЗО и автоматом.
• Установка группы безопасности и расширительного бака обязательна.
• Не включайте котёл без теплоносителя — это гарантия поломки.
• Проект и расчёт — основа эффективной и безопасной системы.
• Регулярное обслуживание продлевает срок службы котла на 5–7 лет.
