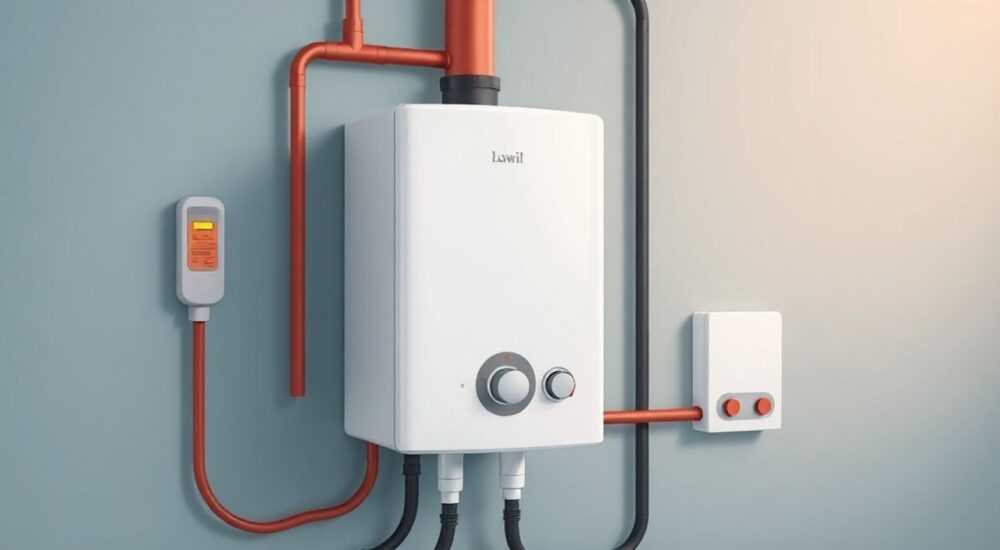

Подключение электрического котла отопления

Электрический котел — один из самых простых и безопасных способов отопления частного дома или квартиры. Он не требует дымохода, не выделяет вредных выбросов и легко интегрируется в существующую систему отопления. Однако правильное подключение — залог эффективной, долгой и безопасной работы оборудования.

Для надежного подключения электрокотла необходимо обеспечить стабильное электропитание, выполнить качественный монтаж согласно схеме и соблюсти все требования ПУЭ. Главное — доверить подключение к электросети только квалифицированному электрику.

Содержание статьи:

Выбор подходящего электрического котла
На что обратить внимание при выборе
Подготовка к подключению: что нужно знать
Что должно быть рядом с местом установки
Схемы подключения электрического котла
Пример типовой схемы однофазного подключения
Электромонтаж: шаг за шагом
Как выбрать автомат и УЗО
Гидравлический монтаж системы отопления
Пошаговый алгоритм подключения труб
Запуск и настройка котла
Что проверить после первого включения
Типичные ошибки при подключении и как их избежать
Как избежать проблем
Экспертное мнение
Вопросы и ответы
Заключение

Выбор подходящего электрического котла

Перед тем как приступать к подключению, важно правильно выбрать электрический котел. На рынке представлены три основных типа: ТЭНовые, индукционные и электродные. Каждый имеет свои особенности, преимущества и требования к монтажу.

ТЭНовые котлы — самые распространённые. Они работают по принципу обычного чайника: встроенные нагревательные элементы (ТЭНы) греют теплоноситель. Просты в обслуживании, доступны по цене, но менее долговечны из-за накипи.

Индукционные котлы используют электромагнитную индукцию для нагрева металлических элементов внутри корпуса. Отличаются высокой надёжностью, почти не имеют износа и не боятся замерзания. Однако стоят дороже и требуют более мощного электропитания.

Электродные котлы передают ток напрямую через теплоноситель, вызывая его ионизацию и нагрев. Очень быстрые, но требовательны к составу воды и нуждаются в специальной подготовке теплоносителя.

На что обратить внимание при выборе

Мощность котла должна соответствовать площади отапливаемого помещения — ориентировочно 1 кВт на 10 м² при стандартной высоте потолков.
Напряжение питания: до 6–8 кВт — однофазное (220 В), свыше — трёхфазное (380 В).
Наличие встроенного циркуляционного насоса и расширительного бака упрощает монтаж.
Класс защиты (IP) должен быть не ниже IP20 для сухих помещений и IP44 для влажных.

Полезно знать: Перед покупкой проверьте технические условия (ТУ) от энергосбыта — они определяют, сколько киловатт разрешено использовать на дом.

Подготовка к подключению: что нужно знать

Подключение электрокотла — это комплексная задача, включающая электрическую и гидравлическую части. Начинать нужно с анализа текущей электропроводки и проекта системы отопления.

Важно понимать, что даже котел мощностью 9 кВт потребляет около 41 А при 220 В. Это выше стандартной нагрузочной способности большинства розеток и автоматов в старых домах. Без модернизации щита подключение невозможно.

Необходимые документы:

Технические условия от энергоснабжающей организации.
Проект электроснабжения (при мощности свыше 7 кВт).
Разрешение на переподключение (в некоторых регионах).

Обязательно проверьте сечение кабеля. Для 220 В и 9 кВт нужен медный кабель сечением не менее 4 мм², а для 380 В и 15 кВт — минимум 6 мм². Используйте только кабели марки ВВГнг-LS.

Что должно быть рядом с местом установки

Отдельная линия питания от распределительного щита.
Автоматический выключатель нужного номинала.
УЗО (устройство защитного отключения) с током утечки 30 мА.
Заземление — обязательно!

«Никогда не подключайте электрокотел через удлинитель или тройник. Это прямой путь к перегреву, возгоранию и выходу из строя оборудования.» — Алексей Петров, электромонтёр 5-го разряда, 18 лет опыта

Схемы подключения электрического котла

Правильная схема подключения — основа безопасности и стабильной работы. Существует несколько типовых решений в зависимости от напряжения и конфигурации сети.

Для однофазного подключения (220 В):

Фаза (L) подаётся на клемму L котла через автомат и УЗО.
Ноль (N) — на клемму N.
Заземление (PE) — на клемму заземления.

Для трёхфазного подключения (380 В):

Три фазы (L1, L2, L3) подаются через трёхполюсный автомат и УЗО.
Общий ноль (N) — на соответствующую клемму.
Заземление (PE) — отдельно.

Пример типовой схемы однофазного подключения

Компонент	Подключение	Примечание
Счётчик электроэнергии	Ввод	Должен быть опломбирован
Автомат 25–40 А	После счётчика	Защита от перегрузки
УЗО 40 А, 30 мА	После автомата	Защита от утечки тока
Котёл	После УЗО	Жёсткая проводка, без розеток

Полезно знать: При использовании трёхфазного котла равномерно распределяйте нагрузку по фазам, чтобы избежать перекоса.

Электромонтаж: шаг за шагом

Подключение к электросети — самый ответственный этап. Даже небольшая ошибка может привести к поломке котла или пожару.

Отключите питание в щитке и повесьте предупреждающую табличку.
Проложите кабель от щита до места установки котла. Используйте кабельнораспределительные короба или гофру.
Установите автомат и УЗО в соответствии с мощностью котла.
Подключите кабель к клеммам: L, N, PE — строго по маркировке.
Проверьте затяжку контактов — слабые соединения греются.
Выполните контрольное измерение сопротивления изоляции мегаомметром (минимум 0.5 МОм).

Важно: после подключения нельзя сразу включать котёл. Сначала нужно проверить целостность всех соединений и убедиться, что нет короткого замыкания.

Как выбрать автомат и УЗО

Мощность котла, кВт	Напряжение	Автомат, А	УЗО, А/мА
до 7	220 В	32	40/30
8–12	220 В	40	50/30
12–18	380 В	25 на каждую фазу	32/30
свыше 18	380 В	32–40 на фазу	40–50/30

«Перед включением всегда вызывайте представителя энергосбыта для проверки схемы. Особенно если вы оформляете отопление как основное или получаете льготный тариф.» — Марина Соколова, инженер-энергетик, Мосэнерго

Гидравлический монтаж системы отопления

После электрической части переходят к подключению к системе отопления. Электрокотёл — это часть контура, поэтому важно соблюсти порядок подключения.

Стандартная схема включает:

Подачу (выход горячего теплоносителя) — к системе радиаторов или тёплого пола.
Обратку (вход холодного теплоносителя) — от системы отопления.
Расширительный бак — для компенсации теплового расширения.
Циркуляционный насос — если не встроен.
Группу безопасности: манометр, воздухоотводчик, предохранительный клапан.

Пошаговый алгоритм подключения труб

Установите котёл на стену или пол, обеспечив зазоры для обслуживания.
Подключите расширительный бак к обратному трубопроводу.
Установите циркуляционный насос на обратку, если он отдельный.
Подсоедините подающий и обратный трубопроводы с помощью американок.
Убедитесь, что система герметична — опрессуйте под давлением 1.5 от рабочего.

Полезно знать: Перед заполнением системы удалите воздух через краны Маевского на радиаторах.

Запуск и настройка котла

После завершения монтажа можно приступать к запуску. Этот процесс требует внимания и последовательности.

Шаги:

Заполните систему теплоносителем (вода или антифриз).
Включите питание котла и убедитесь, что дисплей активен.
Проверьте наличие ошибок — современные котлы показывают коды неисправностей.
Включите режим тестового нагрева при минимальной температуре.
Проследите за работой насоса, давлением и отсутствием течей.
Настройте термостат и программу работы (если есть).

Для котлов с электронным управлением рекомендуется задать график работы: снижать температуру ночью и при отсутствии людей. Это экономит до 25% электроэнергии.

Что проверить после первого включения

Давление в системе — норма 1.0–1.5 бар.
Температура корпуса — не должна быть слишком горячей.
Работа УЗО — не должно выбивать.
Циркуляция — радиаторы должны прогреваться равномерно.

«Если котёл работает, но система не греется — проверьте положение шаровых кранов и состояние фильтра грубой очистки. Часто проблема именно в них.» — Дмитрий Козлов, сантехник, 12 лет в сфере отопления

Типичные ошибки при подключении и как их избежать

Даже опытные мастера допускают просчёты. Вот наиболее распространённые:

Подключение через розетку — категорически запрещено. Только жёсткая проводка напрямую от щита.
Отсутствие УЗО — увеличивает риск поражения током при утечке.
Неправильное сечение кабеля — приводит к перегреву и пожару.
Игнорирование заземления — делает оборудование опасным.
Подключение без проекта при мощности >7 кВт — нарушение ПУЭ, грозит штрафом.

Как избежать проблем

Перед началом работ получите технические условия.
Используйте только сертифицированные материалы.
Проводите опрессовку и электропроверку.
Документируйте всё — схемы, акты, фотографии.
Доверьте пусконаладочные работы специалисту.

Полезно знать: Если вы подаёте заявку на льготный тариф на электричество для отопления, вам потребуется акт ввода в эксплуатацию, подписанный энергосбытом.

Экспертное мнение

«Сегодня многие пытаются сэкономить, подключая котёл самостоятельно. Но я видел десятки случаев, когда из-за плохого контакта или неправильного УЗО происходило возгорание. Лучше потратить 10 тысяч на монтаж, чем потом восстанавливать дом. Также настоятельно рекомендую устанавливать модульный счетчик — он поможет контролировать расход и найти утечки.» — Сергей Волков, главный инженер тепловых сетей, 22 года опыта

Современные котлы оснащаются Wi-Fi модулями, позволяющими управлять отоплением с телефона. Это удобно, но требует стабильного интернета и настройки. Не забывайте, что при сбое питания котёл остановится — предусмотрите ИБП для насоса хотя бы на 30 минут.

Вопросы и ответы

Можно ли подключить электрокотёл без проекта?

При мощности до 7 кВт — можно. Свыше — требуется проект и согласование с энергосбытом. В противном случае подключение будет незаконным, а при аварии страховка не сработает.

Почему выбивает УЗО при включении котла?

Часто причина — влага в клеммной коробке, пробой изоляции или неисправный ТЭН. Также возможен ложный срабатывание при пусковом токе — тогда нужно ставить УЗО с задержкой (тип S).

Нужно ли устанавливать байпас?

Да, особенно если у вас естественная циркуляция. Байпас позволяет системе работать при отключении электричества, сохраняя минимальный обогрев.

Какой теплоноситель лучше: вода или антифриз?

Вода — дешевле и эффективнее. Антифриз — если дом не отапливается постоянно. Но он хуже проводит тепло и может быть агрессивен к уплотнениям.

Можно ли использовать старую проводку?

Только если она соответствует требованиям: медь, сечение ≥4 мм², хорошая изоляция. В 80% случаев в старых домах проводка не выдерживает нагрузку — её нужно менять.

Заключение

Подключение электрического котла — ответственный процесс, требующий знаний, точности и соблюдения норм безопасности. Ошибки могут стоить дорого: от выхода из строя оборудования до пожара. Поэтому ключевой совет — не экономьте на качестве монтажа.

Правильное подключение начинается с выбора подходящего котла и заканчивается настройкой и проверкой. Всё должно быть сделано по правилам: отдельная линия питания, УЗО, заземление, качественная проводка. Если сомневаетесь — доверьтесь профессионалам.

Подбирайте котёл по мощности и типу помещения.
Обязательно согласуйте подключение при мощности свыше 7 кВт.
Используйте только жёсткую проводку, без розеток.
Установите УЗО и заземление — это вопрос безопасности.
Проведите опрессовку и пусконаладку перед постоянной эксплуатацией.
