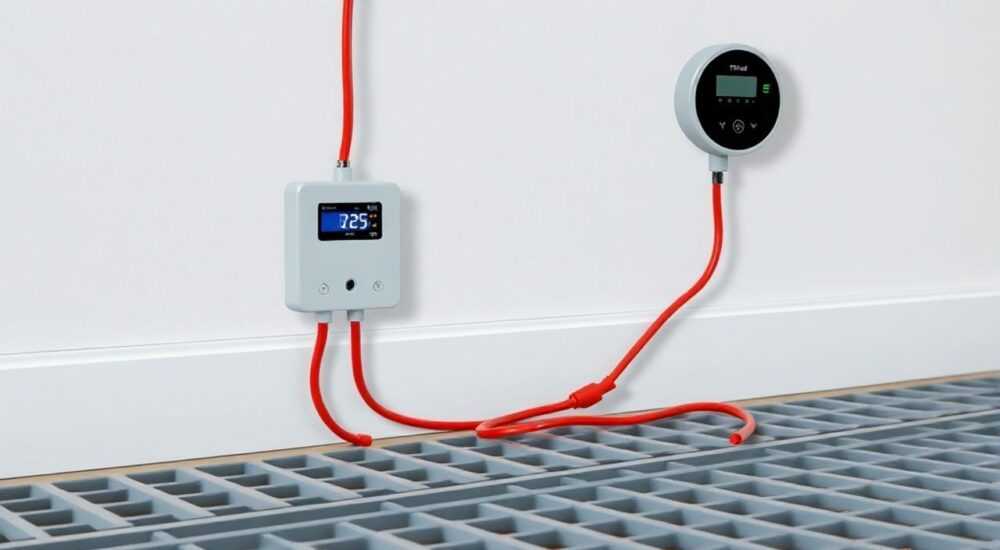

Подключение электрического теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это ключевой этап монтажа системы комфортного обогрева в доме. Правильная коммутация обеспечивает не только эффективную работу, но и безопасность, долговечность оборудования, а также экономию электроэнергии. Многие владельцы жилья ошибочно считают, что достаточно просто подключить провода по схеме, но на практике игнорирование нюансов может привести к перегреву, короткому замыканию или выходу из строя термостата. От качества установки зависит точность регулирования температуры и общий комфорт в помещении.

Выбор подходящего терморегулятора для электрического теплого пола

Перед тем как приступить к подключению, важно выбрать правильный терморегулятор. Существуют различные типы устройств, каждый из которых подходит для определенных условий эксплуатации. Основные разновидности — механические, электронные и программируемые модели. Механические термостаты просты в использовании, но имеют невысокую точность регулировки. Электронные обеспечивают более точное поддержание температуры, а программируемые позволяют задавать расписание работы, что особенно актуально для энергосбережения.
При выборе терморегулятора обращайте внимание на его мощность. Она должна быть выше или равна суммарной мощности всех нагревательных элементов, подключенных к нему. Например, если у вас площадь обогрева 15 м² с удельной мощностью 150 Вт/м², общая нагрузка составит 2250 Вт. Соответственно, нужен термостат на 16 А (до 3500–3800 Вт при 220 В). Также важно учитывать тип датчика: внутренний (встроенный в пол) и внешний (измеряет температуру воздуха). Для большинства случаев рекомендуется комбинированный режим — контроль по полу и ограничение по воздуху.

Если вы планируете использовать теплый пол как основной источник отопления, выбирайте модель с возможностью подключения внешнего датчика температуры пола. Такие устройства чаще всего имеют три клеммы: L (фаза), N (нейтраль) и две клеммы для подключения датчика (обычно обозначаются как T или Sensor). Некоторые производители, например, DEVI, ABB, Warmstad, выпускают термостаты с функцией самодиагностики и защитой от перегрузки.

Когда использовать механический термостат?

Механические модели подходят для помещений, где не требуется высокая точность — например, кладовки, гаражи или дачи. Они не зависят от сбоев питания и просты в обслуживании. Однако в жилых комнатах, особенно в ванной или детской, лучше использовать электронные аналоги.

Как выбрать программный режим?

Программируемые термостаты позволяют задать до 7 временных интервалов в сутки. Например, утром пол может нагреваться до 26 °C перед пробуждением, днем — снижаться до 20 °C, а вечером снова повышаться. Это снижает потребление энергии на 20–30% по сравнению с постоянной работой.

Подготовка к подключению: инструменты, схемы и требования безопасности

Перед началом работ необходимо подготовить все необходимое. Подключение выполняется на этапе чернового ремонта, до укладки финишного покрытия. К этому моменту уже должен быть установлен нагревательный кабель или мат, проложены гофрированные трубы для датчика температуры, а также выполнена штроба в стене для монтажа коробки термостата.
Основной инструментарий включает:

• Отвертки (крестовая и плоская);
• Индикаторную отвертку или мультиметр;
• Кусачки и stripper для зачистки проводов;
• Набор изоленты или термоусадочных трубок;
• Уровень для ровной установки корпуса.

Обязательно отключите питание на щитке перед началом любых электромонтажных работ. Используйте автоматический выключатель категории C16 или C20 (в зависимости от нагрузки) и подключите систему через УЗО с током утечки 30 мА. Это требование ПУЭ (Правила устройства электроустановок) и один из главных принципов электробезопасности.

Проверка нагревательного кабеля перед подключением

Перед коммутацией с терморегулятором измерьте сопротивление нагревательного кабеля мультиметром. Полученное значение должно соответствовать паспортным данным (указывается в инструкции производителя). Отклонение более чем на 10% указывает на повреждение. Также проверьте сопротивление изоляции — оно должно быть не менее 0.5 МОм.

Схемы подключения: однофазная и трехфазная

В 99% случаев используется однофазная схема на 220 В. Трехфазное подключение применяется при большой площади обогрева (более 50 м²) и распределении нагрузки между фазами. В этом случае используются несколько термостатов или один многоканальный блок управления.
Типовая схема подключения включает:

1. Фаза (L) от щитка → вход терморегулятора (L-in);
2. Ноль (N) от щитка → вход терморегулятора (N-in);
3. Выход терморегулятора (L-out) → фаза нагревательного кабеля;
4. Ноль нагревательного кабеля → общая нулевая шина;
5. Датчик температуры пола → клеммы Sensor на термостате.

Заземляющий провод (желто-зеленый) подключается отдельно — к клемме PE на корпусе термостата и к броне кабеля (если есть).

Пошаговая инструкция: как подключить теплый пол к терморегулятору

Теперь рассмотрим процесс подключения по шагам. Даже если вы не электрик, следуя этой инструкции, можно выполнить монтаж самостоятельно.

Шаг 1: Установка монтажной коробки

В стене на высоте 80–100 см от пола сделайте отверстие под стандартную подрозетную коробку. Убедитесь, что к ней подведены: силовой кабель от щитка (3×1.5 мм²), кабель от нагревательного мата и гофра с датчиком температуры пола.

Шаг 2: Подключение проводов к терморегулятору

Разберите терморегулятор — снимите лицевую панель. На задней части корпуса расположены клеммы. Подключите провода согласно маркировке:

• L-in — фаза от щитка;
• N-in — ноль от щитка;
• L-out — фаза к нагревательному кабелю;
• N-out — ноль к нагревательному кабелю (если есть);
• Sensor — два провода от датчика температуры.

Плотно затяните винты, чтобы исключить искрение. Используйте наконечники НШВИ для многожильных проводов.

Шаг 3: Проверка и тестовый запуск

Перед установкой в коробку включите питание на щитке и включите терморегулятор. Установите температуру выше текущей (например, 30 °C). Должен включиться нагрев — это можно проверить по индикатору на панели. Через 10–15 минут пол должен начать греться.

Шаг 4: Фиксация терморегулятора и установка рамки

После проверки обесточьте систему, аккуратно уложите плату в коробку, закрепите корпус и установите декоративную рамку. Убедитесь, что дисплей ровный, а кнопки нажимаются легко.

Распространенные ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность и безопасность системы. Рассмотрим самые частые:

• Подключение без УЗО. Это грубое нарушение ПУЭ. Без устройства защитного отключения риск поражения током возрастает в разы.
• Игнорирование заземления. Особенно важно для водяных полов с металлической сеткой или кабелей с оплеткой. Отсутствие заземления может привести к пробою на корпус.
• Неправильная установка датчика. Его нельзя устанавливать под нагревательным кабелем или вблизи источников тепла. Он должен находиться в середине пролета, на глубине 5–10 см от края кабеля.
• Перегрузка терморегулятора. Подключение кабеля мощностью 4 кВт к термостату на 3.5 кВт вызовет перегрев и выход из строя.
• Плохой контакт в клеммах. Ослабленные винты приводят к искрению, нагреву и оплавлению корпуса.

Дополнительные функции и современные технологии в терморегуляторах

Современные термостаты предлагают не только базовое управление, но и продвинутые возможности. Например:

• Геозона — автоматическое включение при приближении хозяина к дому;
• Режим антизамерзания — поддержание минимальной температуры при длительном отсутствии;
• Интеграция с Google Home, Apple HomeKit, Яндекс.Алиса;
• Логирование потребления энергии и уведомления о неисправностях.

Некоторые модели, такие как DeviReg Touch или OJ Electronics, поддерживают подключение нескольких датчиков и могут управлять несколькими зонами обогрева. Это удобно для больших квартир или коттеджей.

Экспертное мнение

При проектировании системы обогрева важно учитывать не только технические параметры, но и реальные условия эксплуатации. Лучше всего, когда теплый пол работает в связке с другим источником отопления — радиаторами или конвекторами. Это позволяет снизить нагрузку на кабель и увеличить срок службы.
Точность регулировки достигается за счет качественного датчика температуры. Дешевые аналоги могут давать погрешность до 3 °C, что сводит на нет преимущества электронного управления. Выбирайте устройства с сертификатом соответствия и гарантией не менее 3 лет.
Автоматизация — это не просто удобство, а способ повысить энергоэффективность. Программируемые алгоритмы учитывают инерционность пола, время прогрева и внешние температурные условия. В результате система работает оптимально, без лишних включений.

Вопросы и ответы

Заключение

Подключение электрического теплого пола к терморегулятору — ответственный процесс, требующий внимания к деталям и соблюдения норм безопасности. От правильного выбора оборудования и точности монтажа зависит не только комфорт, но и безопасность жильцов. Использование качественных компонентов, защитных устройств и современных технологий управления позволяет создать эффективную, долговечную и экономичную систему обогрева.

• Всегда используйте УЗО и автоматический выключатель при подключении.
• Проверяйте сопротивление кабеля и датчика перед включением.
• Выбирайте терморегулятор с запасом по мощности и нужным функционалом.
• Не подключайте систему без финишного покрытия — это вызывает перегрев.
• Рассмотрите вариант умного термостата для экономии и удобства управления.
