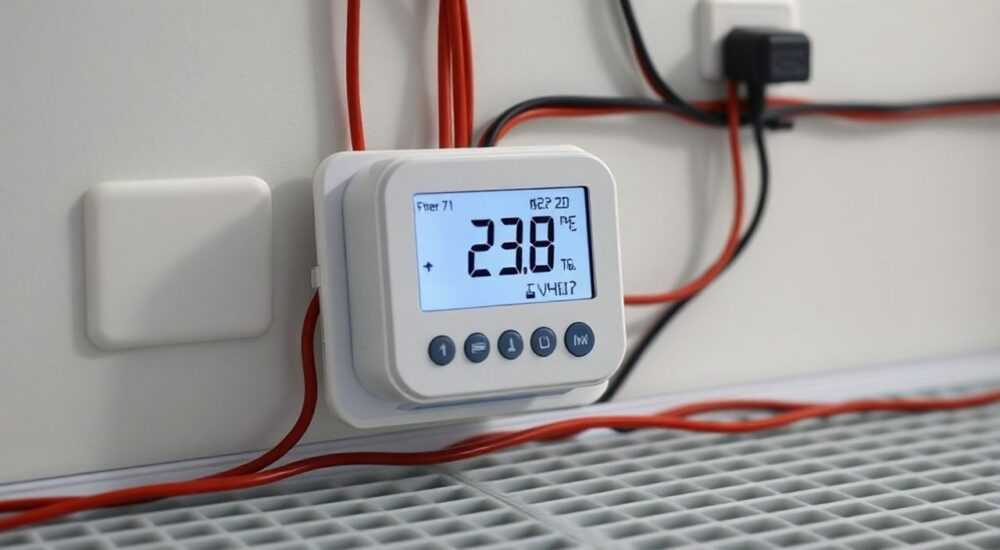

Подключение электронного терморегулятора для теплого пола

Подключение электронного терморегулятора для теплого пола — важнейший этап обустройства комфортной и энергоэффективной системы обогрева. Правильно установленный и настроенный регулятор не только обеспечивает стабильную температуру в помещении, но и позволяет сократить расходы на электроэнергию до 30–40%. Процесс подключения требует внимательности, базовых знаний в электрике и строгого соблюдения инструкций производителя.

Для надежного подключения электронного терморегулятора необходимо правильно выбрать место установки, подключить датчик температуры пола и корректно соединить провода питания и нагревательного контура. Главное — отключить электропитание перед началом работ и проверить соответствие нагрузки допустимым параметрам устройства.

Содержание статьи:

Принцип работы электронного терморегулятора
Подготовка к подключению: что нужно знать
Схемы подключения терморегулятора
Пошаговое подключение терморегулятора
Шаг 1: Отключение электропитания
Шаг 2: Установка монтажной коробки
Шаг 3: Прокладка кабелей
Шаг 4: Подключение проводов
Шаг 5: Установка в коробку и первое включение
Настройка и тестирование системы
Частые ошибки при подключении и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы электронного терморегулятора

Электронный терморегулятор — это управляющее устройство, которое контролирует температуру нагревательного элемента «теплого пола» в зависимости от данных, полученных от датчика температуры. В отличие от механических аналогов, электронные модели обеспечивают более точное управление, имеют цифровой дисплей, возможность программирования режимов и защиту от перегрузок.
Основная задача терморегулятора — включать и выключать подачу электропитания на нагревательный кабель или маты, когда температура пола опускается ниже или превышает заданное значение. Это предотвращает перегрев покрытия и снижает энергопотребление. Современные модели поддерживают функции таймера, Wi-Fi-управления и интеграции с системами «умного дома».
Работа устройства основана на замкнутом цикле: датчик измеряет температуру, данные передаются в микропроцессор терморегулятора, который сравнивает их с установленным значением и принимает решение о включении или отключении нагрева. Цикл повторяется постоянно, обеспечивая стабильный климат в помещении.

Полезно знать: Большинство электронных терморегуляторов поддерживают диапазон регулировки от +5°C до +40°C с точностью ±0,5°C, что делает их идеальными для жилых и влажных помещений (ванная, кухня).

Подготовка к подключению: что нужно знать

Перед началом монтажа важно понимать тип вашей системы «теплый пол». Существуют резистивные кабели, саморегулирующиеся маты и инфракрасные пленочные системы. Каждый из них требует совместимого терморегулятора. Убедитесь, что выбранное устройство соответствует мощности нагревательного контура и напряжению сети (обычно 220–230 В).
Место установки терморегулятора должно быть удобным для доступа, но защищенным от попадания воды и прямых солнечных лучей. Оптимальная высота — 30–90 см от пола, вдали от окон, радиаторов и сквозняков. Не рекомендуется размещать его за мебелью или в труднодоступных местах.
Также необходимо подготовить все материалы:

сам терморегулятор с комплектом;
датчик температуры пола (обычно входит в комплект);
монтажная коробка (подрозетник);
кабель-канал или гофра для датчика;
провод ПВС или ВВГнг (3×1,5 мм²);
изоляционная лента, клеммы WAGO или наконечники НШВИ.

«Всегда проверяйте маркировку на корпусе терморегулятора: она указывает максимальную нагрузку (например, 16 А / 3,7 кВт). Превышение этого значения может привести к выходу устройства из строя.» — Алексей, инженер по автоматизации зданий

Схемы подключения терморегулятора

Выбор схемы подключения зависит от типа терморегулятора и наличия дополнительных функций. Наиболее распространены три варианта:

Базовая схема с одним датчиком пола. Подходит для большинства стандартных систем. Питание подается на клеммы L (фаза) и N (ноль), нагрузка (нагревательный кабель) подключается к клеммам OUT или LOAD, а датчик — к клеммам с маркировкой S или Sensor.
Схема с датчиком воздуха и пола. Используется в продвинутых моделях. Позволяет переключаться между режимами или использовать комбинированный алгоритм управления (например, ориентироваться на температуру пола при старте, а затем — на температуру воздуха).
Схема с внешним пускателем (контактором). Применяется при мощности нагревательного контура свыше 3 кВт. Терморегулятор управляет катушкой контактора, а тот уже включает силовую часть.

Схема	Когда применяется	Особенности
Базовая	Мощность до 3 кВт, одно помещение	Простое подключение, минимальные затраты
С двумя датчиками	Высокий комфорт, комната с переменной влажностью	Точное поддержание температуры, защита от перегрева
Через контактор	Мощность > 3 кВт, несколько контуров	Защита терморегулятора от перегрузки, масштабируемость

Полезно знать: Если вы планируете укладывать теплый пол в нескольких помещениях, лучше установить отдельный терморегулятор на каждый контур. Это повышает надежность и позволяет настраивать климат индивидуально.

Пошаговое подключение терморегулятора

Шаг 1: Отключение электропитания

Перед началом любых работ обязательно отключите автоматический выключатель, отвечающий за группу розеток или освещения в зоне монтажа. Проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра.

Шаг 2: Установка монтажной коробки

В стене просверлите отверстие под стандартный подрозетник. Глубина — около 60 мм. Убедитесь, что коробка плотно сидит и не шатается. Для бетонных или кирпичных стен используйте алебастр или гипсовый раствор.

Шаг 3: Прокладка кабелей

Проложите три линии:

питание от распределительной коробки (фаза, ноль, земля);
провод от нагревательного кабеля (выход терморегулятора);
датчик температуры пола — в гофре, чтобы можно было при необходимости его заменить.

Гофра с датчиком должна начинаться от терморегулятора и заканчиваться в полу на расстоянии 50 см от стены, посередине между витками кабеля.

Шаг 4: Подключение проводов

Откройте крышку терморегулятора и найдите клеммы. Обычно они обозначены:

L — фаза вход (от автомата);
N — ноль вход;
L1 или LOAD — фаза выход (на нагревательный кабель);
S — датчик температуры.

Подключите провода согласно схеме, указанной на задней панели устройства. Затяните клеммы с усилием, но без перетяжки.

Шаг 5: Установка в коробку и первое включение

Аккуратно уложите устройство в монтажную коробку, закрепите распорными лапками. Установите лицевую панель. Включите автомат и проверьте, загорается ли дисплей. Если нет — немедленно отключите питание и проверьте соединения.

«После первого включения дайте системе поработать 15–20 минут без нагрузки. Это позволит убедиться, что терморегулятор корректно считывает температуру и реагирует на изменения.» — Марина, специалист по системам отопления

Настройка и тестирование системы

После подключения необходимо выполнить базовую настройку. Установите желаемую температуру (обычно +24–27°C для жилых помещений). Современные терморегуляторы позволяют задавать временные программы: например, снижать температуру ночью или во время отсутствия хозяев.
Для тестирования:

Установите температуру выше текущей на 5–7°C.
Дождитесь включения нагрева (на дисплее появится индикатор или реле щелкнет).
Через 10–15 минут проверьте, нагревается ли пол.
Затем установите температуру ниже — система должна отключиться.

Если датчик показывает некорректные значения, проверьте его расположение. Он не должен касаться нагревательного кабеля и находиться вблизи источников холода или тепла. В крайнем случае — замените датчик или переложите его в новую гофру.

Частые ошибки при подключении и как их избежать

Неправильное расположение датчика. Укладка без гофры или слишком близко к кабелю приводит к ложным срабатываниям. Всегда используйте защитную трубку.
Подключение без заземления. Особенно важно для ванных комнат. Отсутствие земли повышает риск поражения током.
Превышение допустимой нагрузки. Подключение кабеля мощностью 4 кВт к терморегулятору на 3,7 кВт вызывает перегрев и выход из строя.
Игнорирование инструкции. Разные модели имеют свои особенности. Даже если вы подключали терморегуляторы раньше — всегда читайте руководство.
Подключение под напряжением. Это грубейшее нарушение техники безопасности. Работайте только при отключенном питании.

Ошибка	Последствия	Как исправить
Датчик в бетоне без гофры	Невозможность замены при поломке	Заменить участок стяжки, уложить в гофру
Перегрузка терморегулятора	Перегрев, отключение, выход из строя	Установить контактор или разделить контур
Неправильная полярность	Некорректная работа или отсутствие реакции	Проверить и переключить фазу/ноль

Полезно знать: Если терморегулятор мигает или показывает ошибку E1/E2 — это может означать обрыв или короткое замыкание датчика. Проверьте целостность провода мультиметром.

Экспертное мнение

При выборе и подключении терморегулятора ключевое значение имеет не только техническая сторона, но и долгосрочная надежность. Предпочтение стоит отдавать моделям с металлическими клеммами и возможностью калибровки датчика. Это увеличивает срок службы и точность.
Системы с Wi-Fi-управлением оправданы в домах с постоянным интернет-покрытием и пользователями, которые часто отсутствуют дома. Они позволяют удаленно включать обогрев перед приездом, экономя до 25% энергии.
Не экономьте на качестве монтажа. Даже самый дорогой терморегулятор будет работать некорректно, если датчик установлен с ошибками или кабель имеет повреждения. Лучше один раз сделать всё по правилам, чем потом вскрывать стяжку.

Вопросы и ответы

Можно ли подключить теплый пол без терморегулятора?

Технически — да, но крайне не рекомендуется. Без регулятора пол будет нагреваться постоянно, что приведет к перерасходу энергии, перегреву покрытия и быстрому выходу кабеля из строя. Кроме того, это нарушает правила ПУЭ и может быть опасно.

Как выбрать мощность терморегулятора?

Мощность устройства должна быть равна или выше суммарной мощности нагревательного контура. Например, если кабель потребляет 2,8 кВт, подойдет терморегулятор на 16 А (3,5 кВт). Для контуров свыше 3 кВт используйте схему с контактором.

Почему терморегулятор отключается, но пол продолжает греться?

Возможно, произошло залипание силового реле внутри устройства. Это характерно для дешевых моделей при длительной работе на пределе. Также проверьте, не подключен ли кабель в обход регулятора (например, напрямую к автомату).

Можно ли установить терморегулятор в ванной комнате?

Да, но с ограничениями. Устройство должно иметь степень защиты не ниже IP44, а монтаж — выполняться вне зон 0 и 1 (по ПУЭ). Оптимально — установить его в коридоре или нише за зеркалом.

Нужно ли вызывать электрика для подключения?

Если вы уверены в своих силах и имеете опыт работы с электропроводкой — можно подключить самостоятельно. Однако при сложных схемах, наличии заземления или работе в ванной комнате рекомендуется привлечь квалифицированного специалиста.

Заключение

Подключение электронного терморегулятора для теплого пола — это ответственный процесс, от которого зависит эффективность, безопасность и долговечность всей системы. Следуя проверенным схемам, соблюдая правила электробезопасности и внимательно подходя к деталям, вы сможете создать комфортный микроклимат в доме и сэкономить на отоплении.

Правильно установленный терморегулятор не только поддерживает нужную температуру, но и становится «мозгом» вашей системы обогрева. Инвестиции в качественное устройство и грамотный монтаж окупаются уже в первый отопительный сезон.

Всегда отключайте питание перед началом работ.
Используйте гофру для датчика температуры пола.
Соблюдайте допустимую нагрузку на терморегулятор.
Проверяйте работу системы до заливки стяжки.
Предпочтение отдайте моделям с защитой от перегрузок и возможностью программирования.
