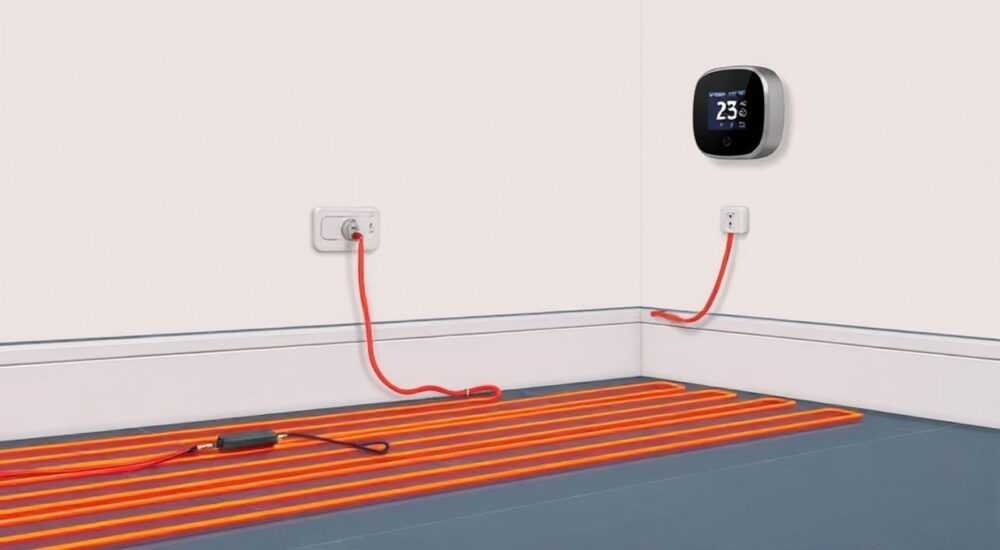

Подключение инфракрасного теплого пола к электричеству через терморегулятор

Инфракрасный теплый пол — это современное решение для комфортного обогрева жилых и коммерческих помещений. В отличие от классических кабельных систем, он не нагревает саму стяжку, а передает тепло напрямую предметам и людям через инфракрасное излучение, что делает его более эффективным и безопасным. Подключение такой системы к электросети через терморегулятор — ключевой этап монтажа, от которого зависит энергоэффективность, долговечность и удобство эксплуатации.

Принцип работы инфракрасного теплого пола

Инфракрасный теплый пол функционирует за счет пленочного нагревательного элемента, в котором ток проходит по углеродным полосам или медно-серебряным шинам. При этом генерируется инфракрасное излучение с длиной волны 5–15 мкм — оно безопасно для человека и аналогично тепловому излучению от солнца. Такое излучение прогревает поверхности: пол, мебель, стены, а уже от них — воздух. Это создает равномерное распределение тепла без сквозняков и перегрева потолочной зоны.

В отличие от водяных или резистивных электрических полов, ИК-пленка не требует бетонной стяжки. Ее можно укладывать под ламинат, линолеум, ковролин и даже плитку (с дополнительными мерами). Система быстро выходит на рабочий режим — уже через 5–10 минут после включения вы чувствуете тепло под ногами. Благодаря этому она идеально подходит для ремонта без пыли и грязи, а также для помещений с временным проживанием.

Мощность типичной ИК-пленки составляет 150–220 Вт/м². Однако реальное потребление электроэнергии зависит от настроек терморегулятора, утепления помещения и климатической зоны. При грамотной установке расход может быть на 30–40% ниже, чем у конвекторов или масляных радиаторов.

Основные компоненты системы обогрева

Чтобы система работала безопасно и эффективно, важно понимать, из каких элементов она состоит. Каждый компонент играет свою роль в преобразовании электричества в комфортное тепло.

• Инфракрасная пленка — основной нагревательный элемент. Представляет собой многослойную структуру с углеродными полосами, закрытыми полимерной пленкой. Выпускается шириной 50, 80 и 100 см, режется через каждые 25–30 см по специальным меткам.
• Терморегулятор — «мозг» системы. Он контролирует температуру пола, включая и отключая питание в зависимости от показаний датчика. Современные модели могут быть механическими, цифровыми или Wi-Fi-совместимыми.
• Датчик температуры пола — обычно представляет собой термистор, который устанавливается между слоями пленки и подключается к терморегулятору. Располагается в полутора метрах от стены, чтобы избежать ложных срабатываний.
• Монтажные провода — используются для соединения пленки с терморегулятором. Рекомендуется применять многожильные медные провода сечением не менее 1,5 мм².
• Изолирующие материалы — битумная изоляция, муфты, клеммы. Необходимы для герметизации мест подключения и предотвращения короткого замыкания.

Кроме того, обязательны защитные устройства: автоматический выключатель и устройство защитного отключения (УЗО). Они предотвращают перегрузку сети и утечку тока, что особенно важно при работе с электрическим теплым полом.

Типы инфракрасной пленки

Как выбрать подходящий терморегулятор

Терморегулятор — это не просто переключатель, а полноценное управляющее устройство. От его выбора зависит, насколько точно будет поддерживаться заданная температура, сколько электроэнергии вы потратите и насколько комфортно будет в помещении.

Ключевые параметры при выборе:

• Тип управления: механический (роторный), цифровой (сенсорный) или программируемый (с таймером и Wi-Fi).
• Максимальная нагрузка: должна превышать суммарную мощность всех подключенных секций пленки минимум на 20%. Например, если ваш пол потребляет 1,8 кВт, нужен регулятор на 2,5 кВт.
• Наличие датчика пола: обязательно! Без него терморегулятор будет ориентироваться только на температуру воздуха, что приведет к перегреву или недогреву.
• Функции: таймер, программирование по дням недели, антизамерзание, возможность удаленного управления через приложение.

Для большинства квартир достаточно цифрового терморегулятора с ЖК-экраном и встроенным таймером. Он позволяет задать режим «утро-вечер», снизить температуру ночью и включить обогрев перед вашим приходом домой.

Подготовка к подключению: требования и условия

Перед подключением необходимо выполнить несколько подготовительных шагов. Пренебрежение ими может привести к выходу из строя оборудования или нарушению правил ПУЭ.

1. Проектирование схемы укладки. Нарисуйте план помещения, отметьте места, где будет расположена мебель и техника. Под ними пленку укладывать нельзя — это вызывает перегрев и повреждение материала.
2. Расчет суммарной мощности. Умножьте площадь обогрева на удельную мощность пленки. Например: 12 м² × 200 Вт = 2,4 кВт. Это значение поможет подобрать автомат и кабель.
3. Установка коробки под терморегулятор. Обычно размещается на стене на высоте 90–120 см от пола. Туда заводятся силовой кабель, провод от датчика и выход на пленку.
4. Укладка теплоизоляции. Под пленку обязательно укладывается фольгированный утеплитель (пенофол, изолон). Он отражает тепло вверх и снижает потери энергии.

Также проверьте состояние электропроводки. Если дом старше 20 лет, возможно, потребуется прокладка отдельной линии от щитка. Особенно если вы планируете подключать теплый пол в нескольких комнатах одновременно.

Пошаговая схема подключения к терморегулятору

Теперь рассмотрим, как правильно подключить инфракрасный пол к терморегулятору. Эта операция требует аккуратности и знания основ электромонтажа.

1. Отключите электропитание. На входном автомате в щитке выключите подачу тока. Убедитесь, что напряжение отсутствует с помощью тестера.
2. Подключите силовой кабель к терморегулятору. Фаза (L) и ноль (N) подводятся от отдельного автомата. Заземление (PE) — при наличии.
3. Установите датчик температуры. Его размещают между двумя полосами пленки, примерно в середине участка. Конец датчика заводится в гофрированную трубку, которая ведет к терморегулятору — это позволит легко заменить датчик при необходимости.
4. Подключите пленку к регулятору. Используя клеммы, присоедините монтажные провода к контактам пленки. Соединения тщательно изолируйте битумной лентой или специальными наконечниками.
5. Подключите провода к терморегулятору. Обычно маркировка следующая: L — фаза питания, N — ноль, T — датчик, L1 — выход на нагрузку (пленку).
6. Проверьте целостность изоляции и контактов. Убедитесь, что нет оголенных проводов, клеммы плотно затянуты, пленка не повреждена.
7. Включите питание и протестируйте систему. На терморегуляторе установите температуру +25 °C. Через 5–10 минут пленка должна начать нагреваться. Проверьте работу датчика — при достижении заданной температуры система должна отключиться.

Заземление и защита: УЗО, автомат, сечение кабеля

Безопасность — главный приоритет при работе с электричеством. Даже маломощная система может стать источником пожара при неправильной установке.

• Автоматический выключатель: подбирается по нагрузке. При мощности до 3 кВт — автомат на 16 А, до 4,5 кВт — на 25 А.
• УЗО (устройство защитного отключения): обязательно для всех электрических полов. Рекомендуется УЗО на 30 мА — оно сработает при утечке тока, например, при повреждении изоляции.
• Сечение кабеля: для нагрузки до 2,5 кВт — 1,5 мм²; свыше — 2,5 мм². Используйте только медный кабель (например, ВВГнг-LS).
• Заземление: хотя ИК-пленка и изолирована, заземление всей системы снижает риск поражения током и защищает от помех.

Если вы подключаете теплый пол в ванной комнате, обязательно используйте дифференциальный автомат (АВДТ) — он сочетает в себе функции УЗО и автоматического выключателя. Также учтите, что все соединения должны быть выполнены в распределительной коробке, а не под полом.

Рекомендуемая схема защиты

Типичные ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают ошибки. Вот самые распространенные:

• Отсутствие УЗО. Многие считают, что автомат достаточно. Но он не защищает от утечки тока — только от перегрузки. Без УЗО риск поражения электрическим током возрастает.
• Неправильное размещение датчика. Если его поставить рядом с нагревательной полосой или под мебелью, показания будут некорректными. Температура будет либо занижаться, либо завышаться.
• Подключение под мебелью. Это запрещено! Перегрев приводит к разрушению пленки и возгоранию. Оставляйте отступ от крупной мебели не менее 20 см.
• Использование алюминиевого кабеля. Он хуже проводит ток, окисляется и может перегреться. Только медь!
• Отсутствие теплоизоляции. Без отражающего слоя до 60% тепла уходит вниз. Это увеличивает расход электроэнергии и снижает эффективность.

Чек-лист перед включением

• Проверено наличие УЗО и автомата?
• Правильно установлен датчик температуры?
• Все соединения изолированы?
• Пленка не находится под мебелью?
• Подключено заземление?
• Проведен пробный запуск?

Эксплуатация и настройка терморегулятора

После подключения важно правильно настроить терморегулятор. Это влияет на комфорт и экономичность.

Рекомендуемые температурные режимы:

• Дневной режим: +24–26 °C — комфортно для хождения босиком.
• Ночной режим: +20–22 °C — достаточно для поддержания тепла, но с экономией энергии.
• Режим «антизамерзание»: +5–7 °C — используется при длительном отсутствии, чтобы не допустить промерзания.

Программируемые модели позволяют задать график: например, включать пол за 30 минут до пробуждения и выключать после выхода на работу. Это может снизить расход электроэнергии на 20–30%.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение инфракрасного теплого пола к электросети через терморегулятор — это ответственный процесс, требующий знаний и внимания к деталям. Грамотный монтаж обеспечивает не только комфорт, но и безопасность, энергоэффективность и долгий срок службы системы. Ключевые моменты: использование УЗО, правильный выбор терморегулятора, качественная изоляция соединений и соблюдение схемы подключения.

• Всегда подключайте ИК-пленку через терморегулятор с датчиком температуры пола.
• Обязательно используйте УЗО и автоматический выключатель соответствующего номинала.
• Не укладывайте пленку под мебель и технику — это вызывает перегрев.
• Применяйте отражающий теплоизоляционный материал для повышения эффективности.
• Настройте терморегулятор по графику — это сэкономит до 30% электроэнергии.
