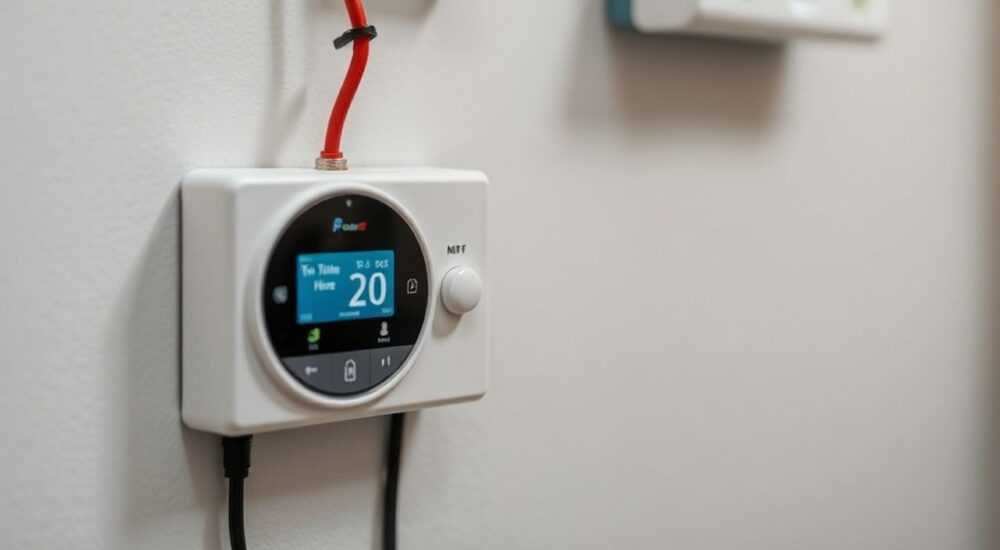

Подключение тэна через терморегулятор

Подключение ТЭНа через терморегулятор — это эффективный способ автоматизировать нагрев воды или другого теплоносителя, обеспечивая комфорт, экономию энергии и безопасность. Такое решение позволяет поддерживать заданную температуру без постоянного контроля, избегая перегрева и снижая риск аварийных ситуаций. Особенно актуально это в системах отопления, бойлерах косвенного нагрева, промышленных ёмкостях и теплицах.

Зачем подключать ТЭН через терморегулятор

Трубчатый электронагреватель (ТЭН) — один из самых распространённых элементов в системах обогрева жидкостей и воздуха. Однако его работа без контроля может привести к перегреву, закипанию, выходу из строя оборудования и даже возгоранию. Подключение через терморегулятор решает эти риски, позволяя управлять процессом нагрева с высокой точностью.
Автоматизация включения и отключения ТЭНа по заданной температуре исключает необходимость постоянного наблюдения. Например, в бойлере вода будет подогреваться только тогда, когда её температура упадёт ниже установленного значения, а достигнув нужного уровня — нагрев прекратится. Это не только повышает комфорт, но и значительно снижает расход электроэнергии.
Система с терморегулятором особенно важна в условиях переменного потребления. Представьте, что вы используете бойлер ночью и днём, а ночью вода остывает. Без термостата ТЭН мог бы работать непрерывно, тратя энергию впустую. С регулятором он активируется только при необходимости.

Типы терморегуляторов для ТЭН

Выбор подходящего терморегулятора зависит от типа нагрузки, среды нагрева и требуемой точности. Для управления ТЭНами чаще всего используются три категории устройств: механические, электронные и программируемые.
Механические термостаты — простые и надёжные устройства, работающие на основе биметаллической пластины. При нагреве пластина изгибается, размыкая цепь. Они недорогие, долговечные, но имеют погрешность до 3–5 °C и не позволяют точно настроить температуру. Чаще применяются в бытовых водонагревателях старого образца.
Электронные терморегуляторы используют цифровой датчик (обычно NTC или PT100) и микроконтроллер. Отличаются высокой точностью (±0,5–1 °C), возможностью установки температуры с шагом 0,1–1 °C и визуальным индикатором. Некоторые модели поддерживают сигнализацию о неисправности датчика или перегреве.
Программируемые терморегуляторы — это «умные» решения с суточным или недельным таймером. Позволяют задавать несколько температурных режимов в зависимости от времени суток. Идеальны для систем отопления и бойлеров в домах с постоянным расписанием.

Подготовка к подключению

Перед началом монтажа важно правильно подобрать компоненты и подготовить место установки. Ошибка на этапе планирования может привести к перегрузке, короткому замыканию или некорректной работе всей системы.
Во-первых, определите мощность ТЭНа. Она указана на корпусе или в паспорте — обычно от 1 до 6 кВт. От этого зависит выбор терморегулятора и дополнительного оборудования. Если мощность ТЭНа превышает 2 кВт, рекомендуется использовать промежуточное реле или магнитный пускатель.
Во-вторых, убедитесь, что терморегулятор поддерживает тип нагрузки. Большинство моделей рассчитаны на резистивную нагрузку (как ТЭН), но проверка обязательна. Также важно наличие входа для внешнего датчика температуры — встроенного может быть недостаточно.
В-третьих, продумайте расположение датчика. Он должен находиться в зоне, где точно отражается температура теплоносителя. В бойлере — в нижней части ёмкости, в теплице — на уровне растений, в отопительном контуре — на обратке.

Необходимые материалы

• Терморегулятор (с датчиком или с возможностью подключения внешнего)
• ТЭН с паспортными данными
• Магнитный пускатель (при мощности ТЭНа > 2 кВт)
• Автоматический выключатель (подбор по току)
• Кабель нужного сечения (например, 2,5 мм² для 3 кВт)
• Клеммники, гофра, изолента

Схемы подключения ТЭНа через терморегулятор

Существует две основные схемы подключения: прямая (для маломощных ТЭНов) и с использованием пускателя (для мощных). Выбор зависит от нагрузки и условий эксплуатации.

Схема 1: Прямое подключение (до 2 кВт)

1. Фаза с автомата подаётся на вход терморегулятора (L).
2. Выход терморегулятора (T1) соединяется с одним контактом ТЭНа.
3. Второй контакт ТЭНа подключается к нулю (N).
4. Датчик температуры подключается к соответствующим клеммам на терморегуляторе.

Эта схема проста, но применима только если ток нагрузки не превышает допустимый для термостата (обычно 10–16 А).

Схема 2: Через магнитный пускатель (от 2 кВт)

1. Фаза с автомата идёт на катушку пускателя и на вход терморегулятора.
2. Выход терморегулятора (реле) подаёт напряжение на катушку пускателя.
3. Силовые контакты пускателя включают и выключают ТЭН.
4. ТЭН подключается между фазой (через пускатель) и нулём.

Такой способ снижает нагрузку на терморегулятор и увеличивает срок службы всей системы.

Монтаж и настройка

После выбора схемы и подготовки материалов можно приступать к сборке. Работы выполняются только при отключённом питании. Используйте тестер для проверки отсутствия напряжения.
Установите терморегулятор в удобном месте — желательно в сухом помещении, вне доступа влаги. Датчик температуры поместите в контролируемую зону, зафиксируйте хомутами, избегая прямого контакта с ТЭНом. Кабель датчика не должен проходить рядом с силовыми проводами — это вызывает помехи.
Соберите схему согласно выбранному варианту. Все соединения выполняйте с помощью клеммников. После сборки проверьте целостность изоляции, затяжку контактов и правильность подключения фазы и нуля.

Настройка терморегулятора

• Включите питание.
• Установите желаемую температуру (например, 60 °C для ГВС).
• Задайте гистерезис (разницу между включением и выключением) — обычно 2–5 °C.
• Проверьте работу: при охлаждении ТЭН должен включаться, при нагреве — отключаться.

Для программируемых моделей настройте временные интервалы. Например, ночью поддерживать 45 °C, а утром поднимать до 60 °C за час до пробуждения.

Ошибки и проблемы при подключении

Даже при соблюдении схемы могут возникнуть неполадки. Знание типичных ошибок помогает быстро диагностировать и устранить проблему.

Распространённые ошибки

• Неправильное расположение датчика. Если датчик находится слишком близко к ТЭНу, он показывает завышенную температуру, и нагрев отключается раньше времени.
• Отсутствие защиты по току. Не установлен автоматический выключатель — риск перегрузки и возгорания.
• Использование слаботочного кабеля для силовой линии. Приводит к нагреву проводов и пожару.
• Подключение без заземления. Корпус ТЭНа должен быть заземлён — это обязательное требование безопасности.

Частые неисправности и способы устранения

Экспертное мнение

При подключении ТЭНа через терморегулятор ключевыми принципами являются безопасность, соответствие нагрузки и точность измерения. Автоматизация должна быть избыточной — лучше добавить лишний уровень защиты, чем столкнуться с аварией.
Важно учитывать среду, в которой работает система. В условиях повышенной влажности (например, в бане или теплице) используйте терморегуляторы в защищённом исполнении (IP65 и выше). Также рекомендуется применять УЗО (устройство защитного отключения) — оно сработает при утечке тока на корпус.
Для промышленных объектов предпочтительны решения с резервированием: два датчика, один из которых является резервным, и аварийная сигнализация при выходе температуры за пределы диапазона.
Современные технологии позволяют интегрировать терморегуляторы в системы «умного дома» через Wi-Fi или Modbus. Это даёт возможность удалённого контроля, получения уведомлений и анализа энергопотребления.

Вопросы и ответы

Заключение

Подключение ТЭНа через терморегулятор — это не просто удобство, а необходимость для безопасной и эффективной работы любой системы нагрева. Такое решение позволяет избежать перегрева, снизить энергопотребление и продлить срок службы оборудования. Независимо от того, речь идёт о бытовом бойлере или промышленной ёмкости, автоматизация процесса окупается уже в первый год эксплуатации.

• Всегда используйте терморегулятор с внешним датчиком для точного контроля.
• При мощности ТЭНа выше 2 кВт применяйте магнитный пускатель.
• Обязательно устанавливайте автоматический выключатель и УЗО.
• Правильно размещайте датчик температуры — вне зоны прямого нагрева.
• Проводите регулярную проверку и техническое обслуживание системы.
