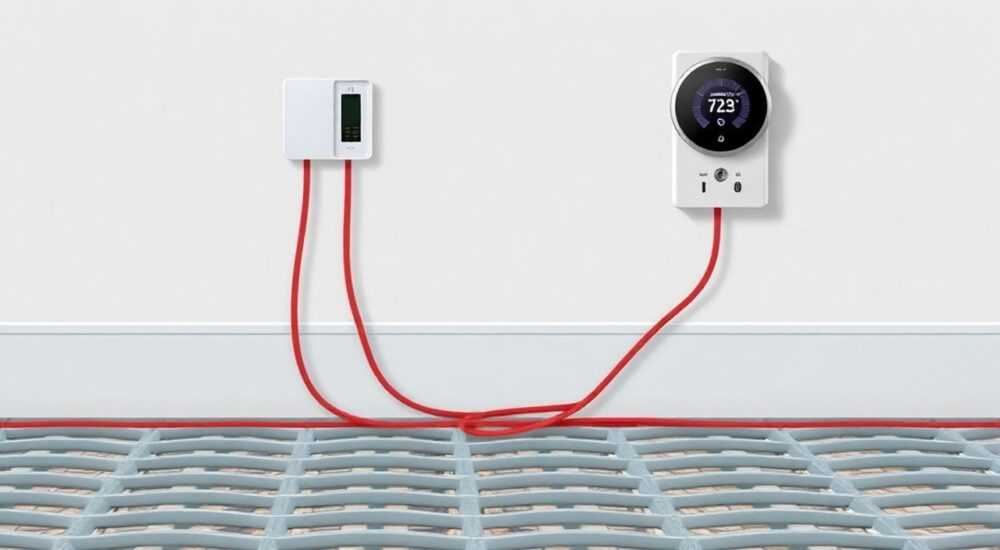

Подключение теплого пола к электричеству через терморегулятор

Подключение теплого пола к электричеству через терморегулятор часто вызывает затруднения даже у опытных мастеров. Сложности возникают на этапе выбора оборудования, расчета мощности и непосредственно монтажа системы. Между тем, правильное подключение – залог комфортного микроклимата и долговечности всей системы напольного обогрева.

Основные этапы подключения электрического теплого пола

Процесс подключения электрического теплого пола можно разделить на несколько ключевых этапов. Каждый из них требует особого внимания и соблюдения технических норм. Рассмотрим подробно все шаги, которые необходимо выполнить для качественного монтажа системы.

• Выбор подходящего типа теплого пола
• Подбор терморегулятора и дополнительного оборудования
• Подготовка основания и монтаж греющего кабеля или матов
• Электрическое подключение через терморегулятор
• Тестирование системы и ввод в эксплуатацию

Выбор комплектующих: от кабеля до терморегулятора

При выборе комплектующих для теплого пола важно учитывать множество факторов. В первую очередь, это тип помещения, его площадь и назначение. Для разных помещений существуют оптимальные решения, которые мы представим в сравнительной таблице.

Современные терморегуляторы для теплого пола представлены широким ассортиментом моделей. Программируемые устройства позволяют экономить до 30% электроэнергии благодаря точному контролю температуры. При выборе стоит обратить внимание на класс защиты – для влажных помещений необходим IP не ниже 21.

Пошаговая инструкция по монтажу

Монтаж начинается с подготовки основания. Поверхность должна быть ровной, без значительных перепадов высоты. Допустимые отклонения составляют не более 2 мм на метр. После подготовки основания приступают к укладке теплоизоляции и греющих элементов.

Важные моменты при монтаже:

• Обязательное использование демпферной ленты по периметру помещения
• Укладка греющего кабеля «змейкой» с равномерным шагом
• Соблюдение минимального расстояния 5 см от стационарной мебели
• Правильное расположение термодатчика в гофротрубе

При укладке нагревательных элементов необходимо строго следовать рекомендациям производителя. Это касается как шага укладки, так и минимальной толщины стяжки поверх греющего кабеля.

Электрическое подключение системы

Подключение теплого пола через терморегулятор требует базовых знаний электротехники. Все работы следует проводить при отключенном электропитании. Основные этапы подключения включают:

1. Подготовку электрощита и прокладку силового кабеля
2. Установку монтажной коробки для терморегулятора
3. Подсоединение силовых проводов к клеммам
4. Подключение термодатчика и проверку его работоспособности

Схема подключения зависит от типа терморегулятора и мощности системы. Для мощных систем (более 3,5 кВт) требуется установка контактора. Также важно правильно рассчитать сечение кабеля – для системы мощностью до 2 кВт достаточно медного кабеля 2,5 мм².

Экспертное мнение: советы практика

Владимир Петров, инженер-электрик с 15-летним опытом монтажа систем напольного обогрева, делится профессиональными наблюдениями:

«Часто сталкиваюсь с ситуацией, когда заказчики пытаются сэкономить на терморегуляторе. Однако именно этот элемент отвечает за безопасность всей системы и её энергоэффективность. Например, недавно выполнял монтаж в частном доме площадью 120 м². Установив современный программируемый терморегулятор, удалось снизить расходы на отопление на 25% по сравнению с обычным механическим устройством.»

Частые ошибки и их последствия

В процессе монтажа встречаются типичные ошибки, которые могут привести к серьёзным проблемам:

• Неправильное подключение фазы и нуля может вызвать выход из строя терморегулятора
• Отсутствие заземления чревато риском поражения электрическим током
• Нарушение технологии укладки приводит к неравномерному прогреву
• Игнорирование требований по минимальной толщине стяжки снижает эффективность системы

Перспективные разработки в сфере теплых полов

Рынок систем напольного обогрева активно развивается. Среди новинок можно отметить саморегулирующиеся кабели, которые автоматически изменяют мощность в зависимости от температуры. Также появляются интеллектуальные системы, интегрируемые с умным домом.

Особый интерес представляют углеродные нагревательные маты нового поколения. Они отличаются повышенной надежностью и энергоэффективностью. По данным производителей, такие системы потребляют на 15-20% меньше электроэнергии при том же уровне комфорта.

Частые вопросы по подключению теплого пола

• Можно ли подключить теплый пол без терморегулятора?

  Теоретически возможно, но крайне не рекомендуется. Без терморегулятора невозможно контролировать температуру, что приведет к перерасходу электроэнергии и быстрому износу системы.

• Какой автоматический выключатель выбрать?

  Для стандартной системы до 3,5 кВт достаточно автомата на 16А. При большей мощности потребуется более мощный автомат и разделение нагрузки на несколько контуров.

• Что делать, если срабатывает защита УЗО?

  Необходимо проверить правильность подключения, качество изоляции и надежность всех соединений. Часто проблема кроется в повреждении греющего кабеля или неправильной укладке датчика температуры.

Заключение

Правильное подключение электрического теплого пола через терморегулятор – залог комфортного микроклимата и долговечности системы. Следуя описанным рекомендациям и соблюдая технологию монтажа, можно создать надежную и эффективную систему напольного обогрева. Особое внимание стоит уделить выбору качественного оборудования и соблюдению всех этапов монтажа.
