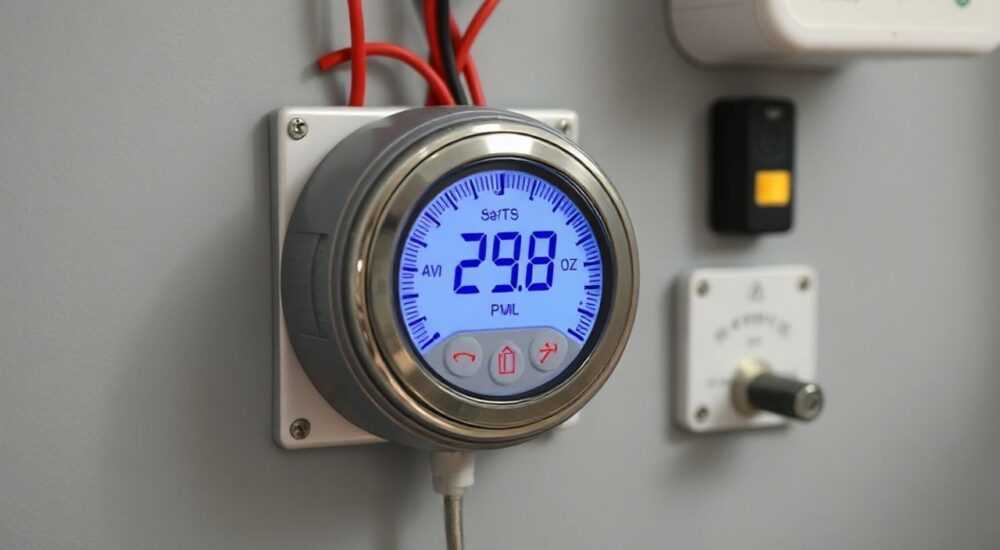

Подключение терморегулятора для брудера

Терморегулятор для брудера — это ключевой элемент системы, отвечающий за поддержание стабильной температуры в инкубационном или выращивательном помещении. Его правильное подключение обеспечивает здоровый рост птицы, снижает риск заболеваний и повышает эффективность содержания молодняка. Неправильно смонтированная система может привести к перегреву, переохлаждению и гибели цыплят.

Значение терморегулятора в системе брудера

Брудер — это искусственная среда для выращивания молодых птиц, где контроль микроклимата напрямую влияет на выживаемость и развитие. Основной параметр, требующий постоянного контроля, — температура. В первые дни жизни цыплятам необходимо 35–37 °C, а затем температуру постепенно снижают на 2–3 °C в неделю. Ручное управление таким режимом невозможно, поэтому используется терморегулятор.

Терморегулятор автоматически включает и отключает нагревательные элементы (лампы, ТЭНы, ИК-обогреватели) в зависимости от показаний датчика температуры. Это позволяет поддерживать заданный режим без постоянного участия человека. Кроме того, качественный терморегулятор предотвращает перегрев оборудования и экономит электроэнергию.

Отсутствие терморегулятора или его неправильная работа может привести к скучиванию птицы, стрессу, замедлению роста и даже массовой гибели. Особенно опасны скачки температуры ночью, когда нет наблюдения. Автоматизация процесса — не просто удобство, а необходимость для успешного птицеводства.

Виды терморегуляторов: как выбрать подходящий

Рынок предлагает несколько типов терморегуляторов, различающихся по принципу действия, точности и функциональности. Правильный выбор зависит от масштаба брудера, типа обогрева и условий эксплуатации.

• Механические терморегуляторы — простые устройства с биметаллической пластиной. При нагревании пластина изгибается и размыкает цепь. Отличаются низкой стоимостью, но имеют большую погрешность (до ±3 °C) и быстро изнашиваются.
• Электронные аналоговые — используют термисторы или термопары. Более точные (±1 °C), с плавной регулировкой. Подходят для небольших брудеров на 20–50 голов.
• Цифровые терморегуляторы — оснащены микроконтроллером, ЖК-дисплеем и возможностью программирования суточного графика. Некоторые модели поддерживают Wi-Fi и удалённый мониторинг через смартфон. Идеальны для крупных хозяйств.

При выборе также учитывают:

• Максимальную нагрузку (ток коммутации — обычно 10–16 А);
• Тип датчика (встроенный или выносной);
• Напряжение питания (220 В или 12/24 В);
• Наличие защиты от короткого замыкания и перегрузки.

Подготовка к подключению: необходимые инструменты и компоненты

Перед началом работ важно собрать всё необходимое. Подключение терморегулятора требует базовых знаний электротехники и соблюдения мер безопасности.

Вам понадобятся:

• Терморегулятор подходящего типа;
• Нагревательный элемент (лампа накаливания, ИК-лампа, ТЭН);
• Автоматический выключатель (УЗО или дифавтомат);
• Кабель нужного сечения (минимум 1.5 мм² для нагрузки до 3.5 кВт);
• Клеммные колодки или клеммы WAGO;
• Изолента или термоусадка;
• Отвёртка, плоскогубцы, индикаторная отвёртка.

Перед началом обязательно отключите питание на щитке. Работа под напряжением опасна и может привести к короткому замыканию или поражению током. Убедитесь, что все соединения будут выполнены в сухом месте, недоступном для птиц.

Расположение терморегулятора имеет значение. Устанавливайте его на стене брудера или рядом, на высоте 15–20 см от пола, чтобы датчик находился в зоне пребывания цыплят. Не ставьте устройство рядом с источником тепла или в зоне сквозняков — это исказит показания.

Схема подключения терморегулятора: пошаговая инструкция

Подключение зависит от модели, но большинство терморегуляторов имеют стандартную схему: вход фазы, выход на нагрузку, датчик температуры. Ниже — универсальная инструкция для однофазного цифрового терморегулятора.

1. Подключите питание к входу терморегулятора. Фазу (L) и ноль (N) подведите от автоматического выключателя к клеммам питания устройства. Обычно они обозначены как L и N или 1 и 2.
2. Подключите выносной датчик. Датчик температуры (обычно двухпроводной) подключается к клеммам S1/S2 или Sensor. Следите за полярностью, если она указана.
3. Подключите нагрузку (обогрев). Фаза с выхода терморегулятора (часто обозначена как L1 или Load) идёт на один контакт нагревательного элемента. Второй контакт лампы или ТЭНа соединяется с нулём (N).
4. Организуйте заземление. Если используется металлический корпус или нагреватель с заземляющим контактом, подключите провод заземления (PE) к соответствующей шине.
5. Проверьте изоляцию и закрепите провода. Все соединения должны быть плотными, без оголённых жил. Используйте клеммники — они безопаснее скруток.

После сборки визуально проверьте схему. Убедитесь, что:

• Фаза проходит через терморегулятор;
• Нагреватель подключён последовательно с выходом устройства;
• Датчик расположен в рабочей зоне, а не на горячей поверхности.

Пример схемы подключения

Представьте брудер с двумя ИК-лампами по 250 Вт. Общая нагрузка — 500 Вт (около 2.3 А). Вы используете цифровой терморегулятор с выносным датчиком.

• От щитка — автомат 6 А, кабель 1.5 мм²;
• Фаза (L) → клемма 1 терморегулятора;
• Ноль (N) → клемма 2;
• Датчик → клеммы 3–4;
• Выход (L1) → клемма одной из ламп;
• Вторая клемма ламп → общая шина N.

Если нагрузка превышает допустимый ток терморегулятора (например, 3 кВт), используйте магнитный пускатель. Тогда терморегулятор будет управлять катушкой пускателя, а тот — силовой нагрузкой.

Настройка и тестирование системы после подключения

После подключения включите питание и начните настройку. Цифровые терморегуляторы имеют меню: установите целевую температуру (например, 36 °C для первого дня).

Обратите внимание на:

• Гистерезис (дифференциал) — разницу между включением и выключением. Оптимально 1–2 °C. Например, при гистерезисе 1 °C устройство включится при 35 °C и выключится при 37 °C.
• Тип датчика — убедитесь, что выбран правильный режим (NTC, PT100 и т.д.).
• Индикацию — на дисплее должно отображаться текущая температура.

Проведите тест:

1. Отключите нагрев (уменьшите уставку до 20 °C).
2. Проверьте, что лампы погасли.
3. Нагрейте датчик рукой — температура на экране должна расти.
4. Повысьте уставку выше текущей — лампы должны включиться.
5. Подождите 5–10 минут: при достижении уставки нагрев должен отключиться.

Если реакции нет — проверьте:

• Питание устройства;
• Целостность датчика (можно замерить сопротивление);
• Правильность подключения нагрузки.

Для механических моделей настройка проще: вращайте ручку до нужной метки. Но точность ниже, и рекомендуется дополнительно использовать резервный термометр.

Типичные ошибки при подключении и как их избежать

Даже опытные птицеводы допускают ошибки, которые снижают эффективность системы. Ниже — самые распространённые проблемы и способы их устранения.

Ошибка 1: Датчик установлен неправильно

Часто датчик крепят к корпусу терморегулятора или рядом с лампой. Это даёт ложные показания: воздух там горячее, чем в зоне птиц. В результате терморегулятор рано отключает нагрев, и цыплята мерзнут.

Решение: разместите датчик на уровне спины цыплят, вдали от источников тепла и сквозняков. Используйте гибкий кабель, чтобы можно было перемещать его при изменении высоты подвеса ламп.

Ошибка 2: Перегрузка терморегулятора

Подключение слишком мощного нагревателя (например, 3 кВт к устройству на 2 кВт) приводит к перегреву контактов, оплавлению корпуса и отказу. Это частая причина пожаров.

Решение: рассчитывайте нагрузку заранее. При превышении — используйте магнитный пускатель. Он позволяет управлять нагрузкой до 10 кВт с помощью слаботочного сигнала.

Ошибка 3: Отсутствие заземления и УЗО

В условиях высокой влажности и возможного повреждения проводов риск поражения током возрастает. Без защитного отключения система становится опасной.

Решение: всегда используйте УЗО (10–30 мА) и заземляйте металлические части. Проверяйте сопротивление изоляции раз в месяц.

Экспертное мнение

По его словам, инвестиции в качественную автоматику окупаются уже за первый сезон: снижается расход корма, увеличивается привес и выживаемость. Также он рекомендует использовать системы с двойным датчиком — один измеряет температуру, второй — влажность. Комплексный контроль среды даёт лучшие результаты.

Вопросы и ответы

Заключение

Подключение терморегулятора к брудеру — ответственный этап, от которого зависит здоровье и выживаемость молодняка. Правильно собранная и настроенная система обеспечивает стабильную температуру, экономит энергию и снижает трудозатраты.

Важно не только следовать схеме подключения, но и учитывать нюансы: расположение датчика, мощность нагрузки, защиту от аварий. Использование современных цифровых терморегуляторов с возможностью удалённого контроля — это шаг к профессиональному птицеводству.

• Выбирайте терморегулятор с запасом по мощности и выносным датчиком.
• Строго соблюдайте схему подключения и правила электробезопасности.
• Тестируйте систему перед запуском птицы.
• Используйте УЗО и заземление для защиты.
• Рассмотрите вариант с цифровыми моделями для удалённого контроля.
