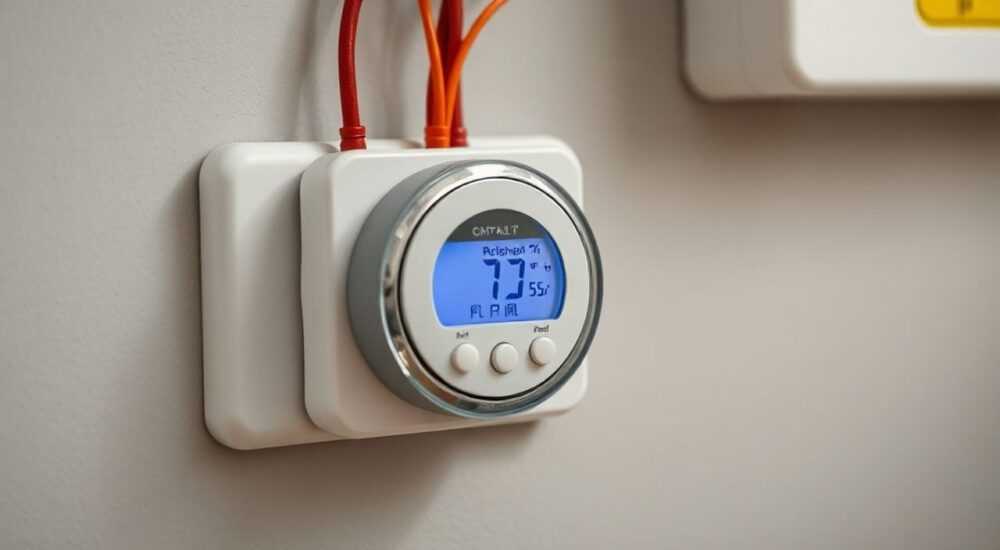

Подключение терморегулятора для теплого пола с датчиком

Терморегулятор с датчиком температуры — ключевой элемент системы управления теплым полом, обеспечивающий комфорт, энергоэффективность и долговечность обогрева. Правильное подключение устройства позволяет точно поддерживать заданную температуру, избегать перегрева покрытия и экономить до 30% электроэнергии. Главное правило: соблюдение схемы подключения, выбор подходящего типа терморегулятора и строгое следование инструкции производителя.

Для надежной работы теплого пола важно правильно подключить терморегулятор по схеме, указанной в паспорте устройства. Убедитесь, что питание отключено, а провода подключены к правильным клеммам: нагревательный мат или кабель — к выходу, датчик температуры — в гофру, фаза и ноль — на вход.

Содержание статьи:

Принцип работы терморегулятора для теплого пола
Виды терморегуляторов: какой выбрать?
Подготовка к подключению: инструменты и требования
Схема подключения терморегулятора с датчиком
Особенности подключения двухжильного и одножильного кабеля
Установка датчика температуры пола
Альтернатива: датчики воздуха и комбинированные модели
Тестирование и настройка системы после монтажа
Частые ошибки при подключении и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы терморегулятора для теплого пола

Терморегулятор — это «мозг» системы теплого пола. Он регулирует подачу электропитания на нагревательный кабель или мат в зависимости от текущей температуры пола, которую передает датчик. Устройство постоянно сравнивает фактическую температуру с заданным пользователем значением и включает или отключает нагрев при необходимости.
Работа основана на принципе обратной связи: датчик измеряет температуру, данные поступают в терморегулятор, тот анализирует их и управляет реле. Если температура ниже установленной — реле замыкается, ток идет к полу. Как только достигнут нужный уровень — реле размыкается, нагрев останавливается.
Без терморегулятора система работала бы постоянно, что привело бы к перегреву покрытия, повышенным счетам за электричество и возможному повреждению напольного покрытия. Особенно критично это для ламината, паркета и линолеума, чувствительных к высокой температуре.

Полезно знать: Современные терморегуляторы могут управлять не только одним контуром, но и несколькими зонами обогрева одновременно, особенно в моделях с Wi-Fi или программируемым таймером.

Виды терморегуляторов: какой выбрать?

Выбор устройства зависит от типа пола, условий эксплуатации, бюджета и требований к комфорту. Основные виды:

Механические — простые, недорогие, с поворотным регулятором. Подходят для помещений, где не требуется точный контроль. Не имеют дисплея, не программируются.
Электронные — с цифровым экраном и кнопочным управлением. Позволяют выставлять температуру с точностью до 0,5 °C. Есть модели с ежедневным и недельным таймером.
Программируемые — позволяют задавать расписание нагрева (например, включать утром и вечером, выключать днем). Экономят до 25% энергии.
Интеллектуальные (Wi-Fi) — управляются через смартфон, поддерживают голосовые команды (Google Assistant, Алиса, Siri), интегрируются в «умный дом».

Тип терморегулятора	Точность	Управление	Цена (примерно)	Рекомендуется для
Механический	±1–2 °C	Ручное	800–1500 ₽	Гараж, кладовка, дача
Электронный	±0,5 °C	Кнопки + экран	1500–3000 ₽	Кухня, коридор, ванная
Программируемый	±0,5 °C	Таймер + экран	2500–5000 ₽	Жилая комната, спальня
Wi-Fi	±0,3 °C	Смартфон, голос	4000–9000 ₽	«Умный дом», частный дом

«Если вы планируете использовать теплый пол как основной источник отопления, выбирайте программный или Wi-Fi-терморегулятор. Это обеспечит максимальный комфорт и энергосбережение.» — Дмитрий, инженер по системам климата

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо подготовить место и инструменты. Подключение выполняется на этапе чернового ремонта, до укладки финишного покрытия.
Вам понадобятся:

Отвертки (крестовая и плоская)
Индикаторная отвертка или мультиметр
Кусачки и stripper для зачистки проводов
Клеммы Wago или наконечники НШВИ
Гофрированная трубка диаметром 16 мм
Монтажная коробка (подрозетник) для скрытой установки

Основные требования:

Питание должно быть отключено в щитке. Обязательно проверьте отсутствие напряжения!
Нагревательный кабель должен быть уложен, протестирован на сопротивление и целостность.
Для мощных систем (свыше 2 кВт) рекомендуется отдельная линия от электрощита с УЗО (не менее 30 мА).
Терморегулятор устанавливается на высоте 30–90 см от пола, вне зоны попадания воды.

Полезно знать: Перед подключением измерьте сопротивление нагревательного кабеля. Полученное значение должно соответствовать паспортным данным (обычно указывается в Ом/метр). Отклонение более чем на 10% — повод для диагностики.

Схема подключения терморегулятора с датчиком

Стандартная схема подключения предусматривает три группы проводов: питание, нагрузка (нагревательный кабель), датчик температуры.
Обозначения на корпусе терморегулятора обычно такие:

L — фаза (вход)
N — ноль (вход)
Load или L1 — выход на нагревательный кабель
Sensor или TS — подключение датчика пола

Пошаговое подключение:

Подведите кабель питания (220 В) от щитка к монтажной коробке.
Подключите фазу (L) и ноль (N) к соответствующим клеммам на входе терморегулятора.
Выход Load соедините с жилами нагревательного кабеля (через клеммы).
Подключите провода датчика температуры к клеммам Sensor. Полярность не важна.
Закрепите устройство в монтажной коробке.

«Никогда не подключайте нагревательный кабель напрямую к сети без терморегулятора. Это нарушает правила ПУЭ и создает риск возгорания.» — Станислав, электромонтажник с 12-летним стажем

Особенности подключения двухжильного и одножильного кабеля

Для одножильного кабеля используется петлевая схема: оба конца выводятся к терморегулятору. Для двухжильного — только один конец (второй запаивается в полу).

Тип кабеля	Количество концов у регулятора	Особенности
Одножильный	2	Требует точной укладки «туда-обратно». Можно использовать несколько секций от одного регулятора.
Двухжильный	1	Проще в монтаже, меньше шансов ошибиться. Но нельзя резать после начала укладки.

Установка датчика температуры пола

Датчик — это термистор, измеряющий температуру в толще пола. Его нужно установить правильно, иначе показания будут некорректными.
Правила монтажа:

Датчик устанавливается в гофрированную трубку (16 мм), которая защищает его от бетона и позволяет при необходимости извлечь.
Трубка прокладывается от монтажной коробки к середине между двумя витками нагревательного кабеля.
Расстояние от стены — 50–70 см, глубина в стяжке — 3–5 см.
Конец трубки заглушается, чтобы в нее не попал раствор.

Важно: датчик не должен касаться кабеля. Иначе он будет измерять температуру самого кабеля, а не пола, что приведет к ложным срабатываниям.

Альтернатива: датчики воздуха и комбинированные модели

Некоторые терморегуляторы используют датчик температуры воздуха. Они удобны в помещениях с высокой теплопотерей (балконы, лоджии), но менее точны для контроля комфорта ног.
Комбинированные модели одновременно учитывают температуру пола и воздуха. Например, включают нагрев, если пол холодный, даже если воздух уже теплый.

Полезно знать: В ванных комнатах обязательно используйте датчик пола. Контроль по воздуху может привести к дискомфортно холодному полу при влажной коже.

Тестирование и настройка системы после монтажа

После подключения необходимо проверить работоспособность системы до заливки стяжки.
Пошаговый алгоритм:

Визуально проверьте все соединения, убедитесь, что нет оголенных проводов.
Включите питание в щитке.
На дисплее терморегулятора должно появиться значение температуры.
Установите температуру выше текущей (например, 30 °C).
Через 1–2 минуты должно сработать реле (слышен щелчок), и индикатор нагрева загорится.
Проверьте мультиметром наличие напряжения на выходе Load.

Если система не включается:

Проверьте подключение по схеме.
Убедитесь, что датчик правильно подключен и не поврежден.
Измерьте сопротивление датчика (обычно 10–20 кОм при 25 °C).
Проверьте, не сработало ли УЗО.

После успешного теста можно заливать стяжку. Полное высыхание — 28 дней. Первый запуск — только после этого срока, и начинать нужно с 15 °C, постепенно увеличивая на 5 °C в день.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают типичные ошибки, которые ведут к поломкам и снижению эффективности.

Неправильное расположение датчика — слишком близко к кабелю или у стенки. Решение: устанавливайте в середине шага укладки, в гофре.
Отсутствие гофры — датчик невозможно заменить при выходе из строя. Решение: всегда используйте защитную трубку.
Подключение без УЗО — нарушение ПУЭ, риск поражения током. Решение: обязательная установка УЗО на линию теплого пола.
Игнорирование сопротивления кабеля — не проверяют мегаомметром перед и после укладки. Решение: тест всегда!
Подключение под нагрузкой — работа под напряжением. Решение: отключайте автомат и проверяйте индикатором.

Ошибка	Последствие	Как исправить
Датчик в стяжке без гофры	Невозможно заменить	Только вскрытие пола
Кабель подключен напрямую	Перегрев, пожар	Переделать с терморегулятором
Неправильная фазировка	УЗО срабатывает	Проверить L и N

«Лучше потратить 30 минут на проверку, чем неделю на ремонт. Тестирование — не формальность, а гарантия безопасности.» — Елена, главный специалист по электромонтажу

Экспертное мнение

Современные системы теплого пола требуют комплексного подхода. Простое подключение по схеме — лишь часть успеха. Качество монтажа, выбор компонентов и соблюдение технологий определяют срок службы системы.
Рекомендуется использовать кабели с экранированной оплеткой — они снижают электромагнитное излучение. Для помещений с повышенной влажностью выбирайте терморегуляторы в защитном корпусе (IP44 и выше).
Автоматизация — тренд последних лет. Даже в квартирах Wi-Fi-регуляторы окупаются за 2–3 сезона за счет экономии энергии. Интеграция с «умным домом» позволяет управлять обогревом по расписанию, по погоде, при открытии двери и т.д.
Главный принцип: безопасность превыше всего. Все соединения — только в коробках, сечение проводов — не менее 1,5 мм² для линии до 3 кВт. При сомнениях — обращайтесь к специалистам.

Вопросы и ответы

Можно ли подключить два кабеля к одному терморегулятору?

Да, если суммарная мощность не превышает допустимую нагрузку регулятора (обычно 3,5–3,8 кВт). Соединения делайте через клеммы в распределительной коробке.

Что делать, если терморегулятор мигает или показывает ошибку?

Чаще всего — обрыв датчика или кабеля. Проверьте сопротивление. Код ошибки указан в инструкции (например, E1 — обрыв датчика).

Нужно ли отключать теплый пол летом?

Не обязательно. Большинство программных моделей автоматически отключаются при достижении +27 °C. Можно оставить в режиме ожидания.

Можно ли установить терморегулятор в ванной?

Да, но только в зоне 3 (по ПУЭ) — на расстоянии более 60 см от душа и ванны. Корпус должен быть с защитой IP44.

Как часто менять датчик температуры?

Практически никогда. Срок службы — до 15 лет. При поломке заменяют через гофру, не вскрывая стяжку.

Заключение

Подключение терморегулятора для теплого пола — ответственный этап, от которого зависят безопасность, комфорт и экономичность всей системы. Грамотный монтаж с соблюдением схемы, использованием качественных материалов и тестированием гарантирует десятилетия бесперебойной работы.

Не экономьте на безопасности: используйте УЗО, гофру для датчика и проверяйте все параметры до заливки стяжки. Лучше один раз сделать всё правильно, чем потом переделывать.

Всегда отключайте питание перед подключением.
Используйте гофрированную трубку для датчика — это обязательное условие.
Проверяйте сопротивление кабеля и датчика перед и после монтажа.
Выбирайте терморегулятор с учетом типа помещения и требований к комфорту.
Тестируйте систему до заливки стяжки — это ваша страховка от ошибок.
