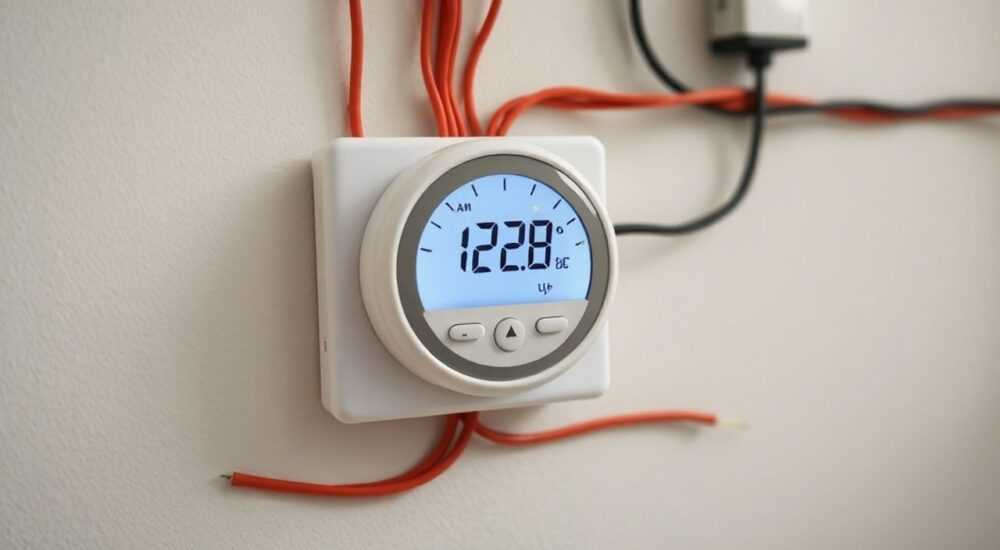

Подключение терморегулятора для теплого пола

Теплый пол — это не просто комфорт, а технологичное решение для равномерного и экономичного обогрева помещений. Однако его эффективность напрямую зависит от правильного подключения терморегулятора. Неправильно установленный или некорректно настроенный регулятор может привести к перегреву, повышенным счетам за электричество или, наоборот, к недостаточному нагреву пола. Многие домовладельцы полагают, что достаточно подключить провода к термостату — и всё заработает. Но на деле схема подключения требует учета типа нагревательного элемента, мощности системы, особенностей помещения и даже типа напольного покрытия. Именно поэтому важно понимать не только «как», но и «почему» так делается.

Типы терморегуляторов для теплого пола: как выбрать?

На рынке представлены три основных типа терморегуляторов: механические, электронные и умные (Wi-Fi). Каждый из них имеет свои преимущества и ограничения. Механические термостаты — это простые, надежные устройства с поворотным регулятором. Они дешевы, не требуют питания от сети и идеально подходят для ванных комнат или небольших помещений. Однако их погрешность составляет ±2–3 °C, что недопустимо для спален или детских.

Электронные терморегуляторы — это уже цифровые устройства с точностью до ±0,5 °C. Они позволяют задавать расписания, управлять температурой по часам и часто имеют функцию «умного старта» — включение системы за 30–60 минут до нужного времени. Такие модели идеальны для жилых комнат, где важна стабильность комфорта.

Умные терморегуляторы (например, от Tado, Netatmo или Xiaomi) подключаются к Wi-Fi и управляются через смартфон. Они умеют учиться под ваш график, отслеживать погоду за окном и даже интегрироваться с системами «умный дом». Их цена выше, но экономия на энергии может составить до 30 % в год. Согласно данным исследования компании Energy Saving Trust, умные термостаты снижают расходы на отопление в среднем на 21 % при правильной настройке.

Схема подключения терморегулятора: пошаговая инструкция

Подключение терморегулятора — это не просто «закрутить провода». Это строго регламентированная процедура, требующая соблюдения электробезопасности и технических норм. Ниже — пошаговая инструкция для стандартной схемы подключения однофазного теплого пола к электронному терморегулятору.

1. Отключите питание в щитке. Проверьте отсутствие напряжения тестером — даже если вы отключили автомат, убедитесь, что фаза не подана.
2. Подготовьте место для монтажа терморегулятора. Установите подрозетник в стене на высоте 80–120 см от пола — это стандарт для удобного доступа.
3. Проложите три кабеля: от щитка (питание 220 В), от нагревательного кабеля (или матов), от датчика температуры. Все кабели должны быть сечением не менее 1,5 мм².
4. Подключите фазу (L) и ноль (N) от щитка к клеммам терморегулятора, обозначенным как «L» и «N».
5. Подключите провода от нагревательного элемента к клеммам «Load» или «Out». Важно: не перепутайте фазу и ноль — это может привести к выходу из строя нагревателя.
6. Подключите датчик температуры к клеммам «Sensor». Провода от датчика не имеют полярности — можно подключать в любом порядке.
7. Закройте корпус терморегулятора, включите питание и проведите тестовую настройку.

После подключения обязательно проверьте работу системы: установите температуру на 25 °C и подождите 15–20 минут. Датчик должен среагировать, и нагрев начнется. Если терморегулятор не включает нагрев — проверьте целостность датчика и правильность подключения клемм.

Установка датчика температуры: ошибки и решения

Датчик температуры — это «глаза» системы. Если он установлен неправильно, терморегулятор будет работать как слепой — включать нагрев, когда пол уже горячий, или не включать, когда пол холодный.

Ошибки, которые чаще всего допускают DIY-мастера:
— Датчик установлен слишком близко к нагревательному кабелю — это приводит к ложному срабатыванию.
— Датчик закреплен на бетонной стяжке, а не в специальной гофротрубке — его сложно заменить при поломке.
— Датчик расположен под тяжелой мебелью — он не может корректно измерять температуру воздуха над полом.

Правильная установка:
1. Проложите гофротрубку диаметром 16–20 мм от места монтажа терморегулятора к центру комнаты.
2. Вставьте датчик в трубку, оставив 10–15 см свободного конца для подключения.
3. Закрепите датчик на арматуре или сетке, не допуская соприкосновения с нагревательным кабелем.
4. Расположите датчик на расстоянии 0,5–1 м от стены, в центре зоны нагрева.
5. Заливайте стяжку только после проверки сопротивления датчика мультиметром — оно должно соответствовать значению в паспорте (обычно 10–15 кОм при 25 °C).

Как рассчитать мощность и выбрать подходящий терморегулятор

Мощность теплого пола напрямую влияет на выбор терморегулятора. Если вы подключите 1200 Вт системы к терморегулятору на 10 А (2200 Вт), всё будет работать. Но если мощность системы 3500 Вт — это уже критическая перегрузка.

Рассчитайте мощность по формуле:
Мощность (Вт) = Площадь нагрева (м²) × Удельная мощность (Вт/м²)

Удельная мощность зависит от назначения помещения:
— Ванная, кухня — 160–200 Вт/м²
— Жилая комната — 100–140 Вт/м²
— Балкон, лоджия — 180–220 Вт/м²

Например, ванная 4 м² с нагревательным матом 150 Вт/м² требует 600 Вт. Выбирайте терморегулятор с нагрузкой не менее 800 Вт (с запасом 30 %).

Если вы используете систему с двумя зонами (например, ванная и кухня), установите два терморегулятора или купите модель с двойным выходом. Некоторые продвинутые устройства (например, DeviNet) поддерживают управление до 4 зон с одним устройством.

Частые ошибки при подключении и как их избежать

Большинство проблем с теплыми полами возникают не из-за брака кабеля, а из-за человеческого фактора. Вот пять самых распространённых ошибок:

• Подключение датчика в разрыв цепи — некоторые монтажники ошибочно вставляют датчик между терморегулятором и нагревателем. Это невозможно: датчик должен быть параллельно, как измерительный прибор. Если он в разрыве — система не получит корректные данные.
• Использование кабеля с неподходящим сечением — если вы подключаете 3 кВт системы проводом 0,75 мм², он будет греться, а не передавать энергию. Минимум — 1,5 мм², лучше 2,5 мм² для больших площадей.
• Неправильное расположение терморегулятора — если он установлен над батареей или на солнечной стороне, показания будут искажены. Лучшее место — внутренняя стена, подальше от источников тепла и сквозняков.
• Отсутствие заземления — многие терморегуляторы требуют подключения защитного проводника (PE). Без него нарушается безопасность и аннулируется гарантия.
• Не проверка сопротивления до заливки — если датчик или кабель повреждены, а вы уже залили стяжку — замена обойдётся в 2–3 раза дороже.

Экспертное мнение: что скрывают монтажники

Многие монтажные компании предлагают «под ключ» — от укладки кабеля до подключения терморегулятора. Но не все из них честны в деталях. Один из самых скрытых моментов — использование дешёвых терморегуляторов без сертификации CE или RoHS. Такие устройства могут работать 1–2 года, а потом начать «гулять» по температуре или вообще отключаться.

Второй скрытый фактор — отсутствие протокола тестирования. После подключения терморегулятор должен пройти проверку: 1) включение/выключение, 2) реакция на изменение температуры, 3) стабильность работы в течение 30 минут. Ни один уважающий себя специалист не сдаст объект без этого.

Третий момент — программирование. Многие терморегуляторы по умолчанию работают в режиме «постоянного нагрева». Если вы не настроите расписание, система будет работать 24/7. Это не «комфорт», а расточительство. Правильная настройка — 22 °C утром, 18 °C днём, 20 °C вечером — снижает потребление на 25–40 %.

Вопросы и ответы

Заключение

Подключение терморегулятора к теплому полу — это не бытовая задача, а инженерный процесс, требующий внимания к деталям. От правильного выбора модели до точного подключения датчика — каждый шаг влияет на долговечность, безопасность и экономичность системы. Не экономьте на терморегуляторе: дешёвый прибор может стоить вам в десять раз дороже в виде переплат по электричеству или ремонта пола.

Помните: терморегулятор — это мозг вашей системы. Он должен быть надёжным, точно настроенным и правильно подключённым. Не полагайтесь на «авось» — следуйте инструкциям производителя, проверяйте сопротивление, используйте качественные материалы и не пренебрегайте заземлением.

• Выбирайте терморегулятор с запасом мощности — не менее 20–30 % от нагрузки системы.
• Датчик температуры подключается параллельно, никогда — в разрыв цепи.
• Обязательно проверяйте сопротивление датчика и кабеля до заливки стяжки.
• Заземление — обязательное условие, особенно в ванных и кухнях.
• Настройте расписание — это сэкономит до 40 % электроэнергии в год.
