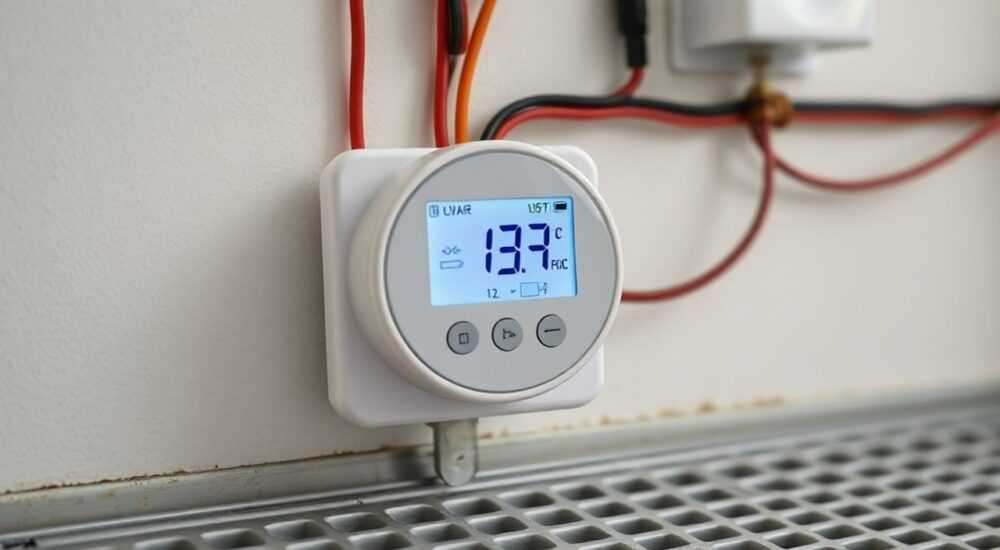

Подключение терморегулятора для теплого водяного пола

Теплый водяной пол — это эффективный способ обеспечить комфортную температуру в помещении, особенно в регионах с холодным климатом. Однако для его эффективной и экономичной работы недостаточно просто проложить трубы: необходима точная система управления, главным элементом которой является терморегулятор. Он позволяет поддерживать заданную температуру, избегать перегрева, снижать энергопотребление и продлевать срок службы всей системы. Многие домовладельцы сталкиваются с вопросом: как правильно подключить терморегулятор к водяному теплому полу, чтобы система работала стабильно и безопасно?

Принцип работы терморегулятора для водяного теплого пола

Терморегулятор для водяного теплого пола — это устройство, которое контролирует температуру теплоносителя в контуре отопления. В отличие от электрических полов, где нагревательный элемент напрямую подключен к сети, водяной пол требует регулирования потока горячей воды через коллектор или смесительный узел. Терморегулятор не включает и не выключает котел, а управляет сервоприводом, который открывает или закрывает клапан подачи теплоносителя.
Работа основана на обратной связи: датчик температуры (обычно устанавливается в полу) передает данные в терморегулятор. Если температура ниже заданной, устройство подает сигнал на сервопривод, тот открывает клапан, и по трубам начинает циркулировать горячая вода. Как только достигнута нужная температура — клапан закрывается. Это позволяет поддерживать стабильный микроклимат и избежать перегрева покрытия.
Система работает циклически, но с задержкой, чтобы не допустить слишком частого включения/выключения оборудования. Современные модели поддерживают программирование режимов (например, понижение температуры ночью), что повышает энергоэффективность. Некоторые терморегуляторы могут управляться удаленно через Wi-Fi, что особенно удобно для загородных домов.

Виды терморегуляторов: какой выбрать?

Выбор подходящего терморегулятора зависит от типа системы, бюджета и желаемого уровня автоматизации. Все устройства можно разделить на несколько категорий.

• Механические терморегуляторы — простые, надежные, без экрана. Регулировка осуществляется поворотом ручки. Подходят для небольших помещений, где не требуется точный контроль. Не поддерживают программирование.
• Электронные терморегуляторы — имеют цифровой дисплей, позволяют точно выставлять температуру (с шагом 0.5 °C), часто оснащены таймером. Более точны, чем механические, но чувствительны к скачкам напряжения.
• Программируемые терморегуляторы — позволяют задавать разные режимы на день, ночь, выходные. Экономят до 20–30% энергии за счет отключения обогрева в отсутствие людей.
• Умные терморегуляторы — подключаются к Wi-Fi, управляются через смартфон или голосовые помощники (Алиса, Google Assistant). Некоторые модели анализируют поведение пользователя и предлагают оптимальные режимы.

Критерии выбора

При покупке терморегулятора важно учитывать:

1. Назначение помещения (ванная, гостиная, детская).
2. Тип напольного покрытия (ламинат, плитка, паркет — каждый имеет свои температурные ограничения).
3. Наличие датчика температуры воздуха или пола (или обоих).
4. Совместимость с сервоприводами и коллекторными группами.
5. Степень защиты (для ванных комнат рекомендуется IP44 и выше).

Компоненты системы управления теплым водяным полом

Для полноценной работы системы терморегулирования необходимо несколько ключевых компонентов, работающих в связке:

• Терморегулятор — «мозг» системы, принимающий решения на основе данных.
• Датчик температуры пола — обычно пленочный или проводной, монтируется в полу на расстоянии 50–100 см от стены, между трубами.
• Сервопривод (электропривод) — исполнительное устройство, которое открывает или закрывает клапан коллектора по команде терморегулятора.
• Коллектор с расходомерами — распределяет теплоноситель по контурам и позволяет регулировать поток.
• Смесительный узел (при необходимости) — снижает температуру подаваемой воды до безопасного уровня (35–45 °C), так как котлы дают 70–90 °C.

Без сервопривода терморегулятор не сможет физически управлять потоком воды. Именно он преобразует электрический сигнал в механическое движение. Сервоприводы бывают нормально-закрытые (по умолчанию клапан закрыт) и нормально-открытые — последние используются реже, в специфических системах.

Подготовка к подключению: инструменты и требования

Перед началом монтажа необходимо подготовить рабочее место и проверить совместимость оборудования. Подключение выполняется на этапе чистовой отделки, когда стяжка уже залита, а коллектор установлен.
Необходимые инструменты:

• Отвертка (крестовая и плоская)
• Индикаторная отвертка или мультиметр
• Кусачки для проводов
• Нож для зачистки изоляции
• Клеммы или зажимы WAGO
• Коробка монтажная (если терморегулятор встраиваемый)

Требования к месту установки:

• Высота от пола — 80–120 см (удобно для настройки).
• Расстояние от источников тепла (батарей, окон) — не менее 1 м.
• Отсутствие прямого попадания солнечных лучей.
• Доступ к электропитанию 230 В.

Проверка совместимости

Перед покупкой убедитесь, что:

• Терморегулятор поддерживает тип сервопривода (напряжение: 24 В или 230 В).
• Сервопривод рассчитан на диаметр и тип клапана коллектора.
• Датчик температуры совместим с моделью терморегулятора (обычно NTC 10 кОм).

Схема подключения терморегулятора к водяному полу

Подключение выполняется по стандартной схеме, которая может незначительно отличаться в зависимости от модели. Ниже — универсальная пошаговая инструкция.

Шаг 1: Установка датчика температуры

1. Проложите гофрированную трубу от места будущего монтажа терморегулятора до середины обогреваемой зоны.
2. Уложите датчик внутрь трубы, оставив конец с разъемом снаружи.
3. Закрепите трубу, чтобы она не смещалась при заливке стяжки (если еще не залита).

Шаг 2: Монтаж терморегулятора

1. Установите монтажную коробку в стене.
2. Подведите кабели: электропитание (230 В), провод от датчика, кабель к сервоприводу.
3. Аккуратно зачистите провода и подключите их к соответствующим клеммам на терморегуляторе согласно инструкции.

Шаг 3: Подключение сервопривода

1. Подключите сервопривод к коллекторному клапану.
2. Проложите кабель от сервопривода к терморегулятору.
3. Подключите провода к клеммам, указанным как «Load» или «Actuator».

Типовая схема подключения (клеммы):

• L / N — подключение к сети 230 В.
• TT — датчик температуры пола.
• OUT / A1-A2 — выход на сервопривод.
• COM / SW — дополнительные функции (например, подключение датчика воздуха).

Пожаробезопасность и электробезопасность при монтаже

Работа с электричеством требует строгого соблюдения правил. Даже низковольтные цепи могут стать источником опасности при неправильном монтаже.
Основные правила:

• Все соединения должны быть выполнены в клеммах или зажимах, скрутки запрещены.
• Используйте кабели с сечением не менее 0.75 мм² для сигнальных линий и 1.5 мм² для питания.
• Обязательно заземлите корпус терморегулятора, если он металлический.
• Установите УЗО (устройство защитного отключения) на линию питания терморегулятора.

Не допускается прокладка силовых и слаботочных кабелей в одной штробе. Минимальное расстояние между ними — 20 см. Если пересечение неизбежно, выполняйте его под прямым углом.

Частые ошибки при подключении и как их исправить

Даже опытные мастера допускают ошибки. Вот самые распространенные:

• Неправильное расположение датчика — рядом с батареей или на сквозняке. Решение: перенести датчик в более репрезентативное место.
• Перепутаны клеммы — например, датчик подключен к питанию. Решение: проверить схему и переподключить.
• Отсутствие гофры у датчика — невозможность замены без ремонта. Решение: при следующем ремонте заменить проводку.
• Использование несовместимого сервопривода — устройство не реагирует. Решение: проверить напряжение и тип подключения.
• Подключение без нагрузки — некоторые терморегуляторы не работают в холостую. Решение: подключить временной резистор или завершить монтаж.

Эксплуатация и настройка терморегулятора после установки

После подключения система готова к тестированию. Первый запуск следует выполнять осторожно.
Пошаговая настройка:

1. Включите питание на щитке.
2. Установите минимальную температуру (например, 20 °C).
3. Дайте системе поработать 1–2 часа, наблюдая за реакцией сервопривода.
4. Постепенно увеличивайте температуру до комфортного уровня (26–27 °C).
5. Настройте программу (если есть): понижение ночью, отключение в рабочее время.

Для умных терморегуляторов:

• Установите приложение на смартфон.
• Подключите устройство к Wi-Fi.
• Настройте сценарии: «Дома», «Отпуск», «Сон».

Совет: первый цикл нагрева может занять 6–12 часов — это нормально для водяных систем из-за инерционности бетонной стяжки.

Экспертное мнение

Правильная настройка терморегулятора — залог долгой и эффективной работы всей системы водяного теплого пола. Лучше потратить время на изучение инструкции, чем потом устранять последствия ошибок. Используйте качественные компоненты: дешевые сервоприводы часто выходят из строя через год. Обратите внимание на наличие сервисного центра и гарантии производителя. Автоматизация — не прихоть, а необходимость: программируемые режимы снижают расход газа или электроэнергии, особенно в больших домах. Не забывайте про техническое обслуживание: раз в год проверяйте контакты, чистите датчики и обновляйте прошивку (если поддерживается).

Вопросы и ответы

Заключение

Подключение терморегулятора к водяному теплому полу — ответственный процесс, требующий внимания к деталям, знания электротехники и понимания принципов работы системы. От правильного выбора и монтажа зависит не только комфорт, но и экономия на отоплении, а также срок службы труб, стяжки и напольного покрытия. Современные технологии позволяют сделать управление полностью автоматизированным, интеллектуальным и удобным.

• Терморегулятор работает только в связке с сервоприводом и датчиком температуры.
• Выбирайте устройство с учетом типа помещения, напряжения и степени автоматизации.
• Соблюдайте правила электробезопасности и используйте УЗО.
• Установка датчика в гофре — обязательное условие для будущего обслуживания.
• Программируемые и умные терморегуляторы повышают энергоэффективность до 30%.
