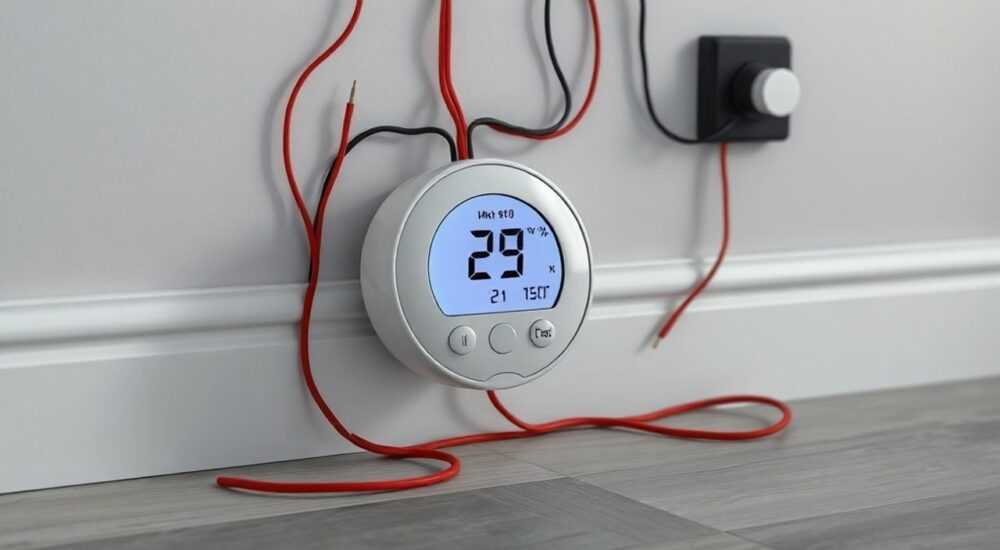

Подключение терморегулятора к инфракрасному полу

Подключение терморегулятора к инфракрасному полу — важный этап монтажа системы обогрева, от которого напрямую зависит комфорт, энергоэффективность и долговечность покрытия. Неправильная установка может привести к перегреву, выходу из строя нагревательных элементов или даже к возгоранию. Главное — соблюдать схему подключения, использовать подходящий термостат и точно следовать инструкциям производителя.

Выбор терморегулятора для инфракрасного пола

Инфракрасный теплый пол работает за счет пленочных нагревательных элементов, которые равномерно излучают тепло. В отличие от кабельных систем, ИК-пленка не имеет высокого пускового тока и потребляет меньше энергии, но требует точного контроля температуры. Поэтому выбор терморегулятора — один из ключевых этапов.
Терморегуляторы бывают механические и электронные. Механические устройства просты в использовании, но менее точны. Электронные модели обеспечивают более стабильную работу, имеют функцию программирования, защиту от перегрева и возможность подключения к «умному дому». Для инфракрасного пола рекомендуется использовать именно электронные термостаты с цифровым управлением.
При выборе обратите внимание на максимальную нагрузку. Большинство ИК-пленок работают при мощности 150–220 Вт/м². Если площадь покрытия составляет 10 м², суммарная нагрузка может достигать 2,2 кВт. Убедитесь, что терморегулятор рассчитан на ток не менее 16 А (что соответствует примерно 3,5 кВт при 220 В).

• Проверьте совместимость с типом нагревательного элемента — большинство термостатов универсальны, но некоторые предназначены только для кабелей.
• Уточните наличие режима защиты от замерзания — полезно при использовании в загородных домах.
• Рассмотрите модели с Wi-Fi — они позволяют управлять температурой удаленно через смартфон.

Типы терморегуляторов по способу монтажа

• Накладные — устанавливаются на стену поверх штукатурки. Просты в монтаже, но выступают в помещении.
• Встраиваемые — монтируются в подрозетник. Выглядят аккуратнее, но требуют штробления стены.
• Модульные — устанавливаются в электрощит. Подходят для сложных систем с несколькими зонами обогрева.

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо подготовить всё необходимое. Это сэкономит время и снизит риск ошибок. Подключение выполняется на этапе чистовой отделки, после укладки пленки, но до укладки финишного покрытия (линолеума, ламината и т.д.).
Вам понадобятся:

• Отвертка (крестовая и плоская);
• Клещи для зачистки проводов;
• Нож или строительный скальпель;
• Изолента или термоусадочные трубки;
• Мультиметр для проверки целостности цепи;
• Подрозетник (для встраиваемого монтажа);
• Гофрированная труба для датчика температуры.

Электропитание должно подводиться от отдельной линии с автоматическим выключателем (УЗО) на 16 А. Это важно для безопасности — при коротком замыкании или перегрузке система автоматически отключится. Линия должна быть медной, сечением не менее 2,5 мм².

Требования к месту установки терморегулятора

• Высота от пола — 90–120 см, как у обычной розетки;
• Не устанавливайте рядом с источниками тепла (радиаторы, солнечные окна);
• Избегайте влажных зон без защиты IP44 (например, в ванной);
• Стена должна быть сухой и прочной — гипсокартон допустим, но нужна надежная фиксация.

Если вы делаете скрытую проводку, заранее продумайте трассу: от щитка к месту установки термостата, а также от термостата к полу — для прокладки кабеля датчика и питания пленки.

Схема подключения терморегулятора к ИК-пленке

Правильная схема подключения — основа безопасной работы. Большинство терморегуляторов имеют три группы контактов: питание, нагрузка и датчик температуры. Стандартная маркировка:

• L (фаза) и N (ноль) — вход от сети;
• L1 и N1 — выход на нагревательную пленку;
• S или TS — подключение термодатчика.

1. Подведите фазу (L) и ноль (N) от УЗО к соответствующим клеммам на терморегуляторе.
2. От L1 и N1 проведите провода к контактным зажимам на ИК-пленке. Провода должны быть многожильными, сечением 1,5 мм².
3. Подключите термодатчик к клеммам S/S. Датчик укладывается между двумя полосами пленки, в середине участка.
4. Тщательно заизолируйте все соединения — используйте термоусадку, а не только изоленту.
5. Проверьте целостность цепи мультиметром в режиме прозвонки.

Особенности подключения нескольких секций

Если площадь пола больше 20 м², рекомендуется разделить его на зоны и подключить каждую к отдельному термостату. Это снижает нагрузку и повышает надежность. При наличии одного терморегулятора общая мощность всех секций не должна превышать его номинал.
Для управления несколькими зонами можно использовать:

• Модульный термостат в щите;
• Систему «умный дом» с центральным контроллером;
• Несколько независимых терморегуляторов с единой программой.

Монтаж датчика температуры: где и как устанавливать

Термодатчик — «глаз» системы. Он измеряет температуру пола и передает данные терморегулятору. От его правильного размещения зависит точность регулировки.
Датчик устанавливается в гофрированную трубу диаметром 16 мм. Труба предохраняет провод от повреждений при усадке стяжки или укладке покрытия. Один конец трубы выводится к терморегулятору, другой — в пол, под финишное покрытие.
Критические правила размещения:

• Укладывайте датчик между двумя нагревательными полосами, на расстоянии 50 см от стены;
• Не располагайте его под мебелью или коврами — показания будут некорректны;
• Избегайте мест с высокой теплопотерей (над дверями, окнами);
• Глубина укладки — 2–3 см от поверхности пола.

После укладки проверьте сопротивление датчика — оно должно быть около 10–12 кОм при +25°C. Если значение сильно отличается, возможно, поврежден провод.

Тестирование системы после подключения

После завершения монтажа нельзя сразу включать систему. Сначала проводится комплексная проверка:

• Визуальный осмотр всех соединений — нет ли оголенных проводов;
• Проверка изоляции мультиметром — сопротивление между проводами и корпусом должно быть бесконечным;
• Прозвонка цепи нагрева — сопротивление должно соответствовать указанному в паспорте пленки;
• Проверка датчика — сопротивление в норме при текущей температуре.

Только после этого включите питание и запустите терморегулятор. Установите температуру +25°C и наблюдайте 15–20 минут. Пленка должна начать нагреваться, а датчик — показывать рост температуры. Затем отключите систему и проверьте, нет ли запаха горелой изоляции.

Настройка терморегулятора

• Установите желаемую температуру пола (обычно +26…+28°C);
• Настройте режим «комфорт» и «эконом» (например, +20°C ночью);
• Активируйте защиту от перегрева (если есть);
• Для Wi-Fi моделей — подключите к приложению и задайте расписание.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот самые распространенные:

• Подключение без УЗО. Это нарушает ПУЭ и создает риск поражения током. Всегда используйте дифавтомат.
• Неправильное расположение датчика. Установка под мебелью или у стены дает ложные показания.
• Использование алюминиевого провода. Он окисляется и плохо держит контакт. Только медь!
• Отсутствие гофры для датчика. При ремонте или усадке провод может оборваться.
• Перегрузка терморегулятора. Подключение 3 кВт к устройству на 2 кВт приведет к перегреву контактов.

Экспертное мнение

Интервью с Сергеем Волковым, руководителем монтажной бригады «ТеплоДом», 14 лет опыта

— Сергей, какие новшества в подключении ИК-полов вы наблюдаете?
«Сейчас всё больше клиентов выбирают Wi-Fi термостаты. Они не только экономят энергию, но и дают контроль через телефон. Например, можно включить пол за час до приезда. Также растёт спрос на системы с датчиками влажности — особенно в ванных и бассейнах.»
— Какой совет вы дадите новичкам?
«Не экономьте на комплектующих. Дешевый терморегулятор — это риск. Лучше взять качественный бренд: Devi, Warmehaus, OJ Electronics. И всегда вызывайте электрика для финальной проверки, даже если делали всё сами.»

Вопросы и ответы

Заключение

Подключение терморегулятора к инфракрасному полу — процесс, требующий внимания к деталям, знания электротехники и соблюдения норм безопасности. От качества монтажа зависит не только комфорт, но и срок службы всей системы. Используйте качественные материалы, выбирайте подходящий термостат и не пренебрегайте проверкой цепей.

• Выбирайте терморегулятор с запасом по мощности и подходящим типом управления.
• Устанавливайте датчик температуры в гофре, в центральной зоне пола.
• Подключайте пленку строго по схеме — параллельно, с отдельной линией питания.
• Обязательно используйте УЗО и проверяйте систему перед первым включением.
• Рассмотрите Wi-Fi модели для удобства и энергосбережения.
