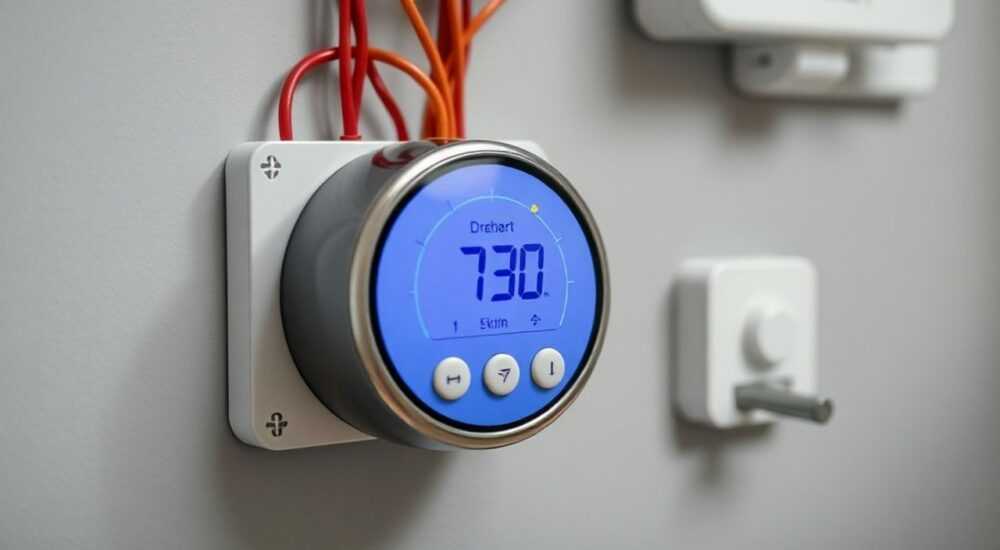

Подключение терморегулятора пола

Подключение терморегулятора для системы тёплого пола — важнейший этап монтажа, от которого напрямую зависят эффективность обогрева, энергопотребление и безопасность эксплуатации. Правильно установленный и настроенный терморегулятор позволяет поддерживать комфортную температуру в помещении, экономить до 30% электроэнергии и продлить срок службы нагревательного кабеля или матов. Главное — чётко следовать схеме подключения, учитывать тип датчика и особенности электропроводки.

Системы тёплого пола сегодня — не роскошь, а стандарт комфорта в жилых и общественных помещениях. Основной элемент управления такой системой — терморегулятор, который обеспечивает автоматическое включение и выключение нагрева в зависимости от заданной температуры. От правильности его подключения зависит не только удобство использования, но и пожарная безопасность, долговечность оборудования и энергозатраты. Несмотря на кажущуюся простоту, ошибка при монтаже может привести к выходу из строя как самого регулятора, так и нагревательного элемента. В этой статье мы детально разберём все аспекты подключения терморегулятора: от выбора устройства до пошаговой инструкции и типичных ошибок.

Типы терморегуляторов для тёплого пола

Терморегуляторы классифицируются по нескольким признакам: способу управления, наличию дисплея, методу установки и функциональности. Первое деление — механические и электронные модели. Механические устройства работают по аналоговому принципу: пользователь вращает ручку для установки желаемой температуры. Они просты, надёжны и недороги, но имеют погрешность до 1–2 °C и не позволяют программировать режимы.

Электронные терморегуляторы оснащены цифровым дисплеем и микропроцессором. Они обеспечивают точность регулировки до 0,5 °C и поддерживают таймеры, программы «день/ночь», выходные дни и другие функции. Современные модели могут подключаться к смартфону через Wi-Fi, что особенно актуально для «умного дома».

По способу монтажа различают накладные и встраиваемые (внутренние) терморегуляторы. Накладные крепятся на стену поверх отделки, что удобно при ремонте без штробления. Встраиваемые устанавливаются в монтажную коробку, как обычная розетка, и выглядят аккуратнее. Однако требуют предварительной подготовки стены.

Ещё один важный параметр — наличие встроенного или внешнего датчика температуры. Большинство моделей используют внешний датчик, устанавливаемый в полу. Некоторые бюджетные устройства имеют встроенный датчик, измеряющий температуру воздуха — это менее точно, так как не учитывает прогрев покрытия.

Аналоговые vs цифровые

Аналоговые регуляторы до сих пор применяются в простых системах, где не требуется высокая точность. Их преимущество — отсутствие зависимости от батареек или программного обеспечения. Цифровые модели, напротив, предлагают широкие возможности: от установки графиков нагрева до интеграции с голосовыми помощниками. Например, терморегуляторы от компаний Devi, Warmest и Energy позволяют управлять обогревом через приложение, получать уведомления о неисправностях и анализировать потребление энергии.

Как выбрать терморегулятор: ключевые критерии

Выбор начинается с определения мощности системы тёплого пола. Терморегулятор должен выдерживать нагрузку — обычно от 3,5 до 16 А. Для большинства квартир достаточно модели на 16 А, рассчитанной на нагрузку до 3,7 кВт. Если площадь обогрева превышает 20 м², рекомендуется использовать магнитный пускатель (контактор), так как сам регулятор не справится с высокой нагрузкой.

Следующий критерий — тип датчика. Терморегуляторы бывают с одним датчиком (температура пола), с двумя (пол + воздух) или с возможностью переключения. Двухдатчиковые модели позволяют выбирать приоритет: например, поддерживать комфортную температуру на поверхности плитки, но не перегревать воздух в детской комнате.

Функция защиты от замерзания полезна в загородных домах, где жильцы бывают не постоянно. При снижении температуры ниже +5 °C система автоматически включает минимальный нагрев, предотвращая повреждение труб или покрытия.

Схемы подключения терморегулятора

Существует несколько стандартных схем подключения, в зависимости от типа питания и количества проводов. Наиболее распространённая — подключение через фазу (L), ноль (N) и заземление (PE). Терморегулятор размыкает цепь фазы, подавая её на нагревательный кабель только при необходимости.

Базовая схема:

• L (фаза) — подключается к клемме L на терморегуляторе;
• N (ноль) — напрямую к нагревательному кабелю, минуя регулятор;
• PE (земля) — соединяется с экраном кабеля и корпусом, если есть;
• Выход на нагрев — клемма Load или Out — соединяется с фазным проводом кабеля;
• Датчик температуры — подключается к клеммам Sensor или S1/S2.

Для трёхпроводного кабеля (с экраном) важно правильно заземлить оплётку. Экран защищает от электромагнитных помех и предотвращает удар током при повреждении изоляции. Его нужно подключить к PE через клеммную колодку.

Если используется контактор, схема усложняется: терморегулятор управляет катушкой пускателя, а тот уже включает основную нагрузку. Это необходимо при мощности свыше 3,5 кВт или при наличии нескольких контуров обогрева.

Особенности подключения Wi-Fi терморегуляторов

Умные терморегуляторы дополнительно требуют подключения нулевого провода (N) к устройству, так как им нужна постоянная подача питания для работы чипа. Если в монтажной коробке нет нуля, придётся его завести от распределительной коробки. Это распространённая проблема при замене старых механических регуляторов.

Пошаговая инструкция по подключению

Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения тестером.

1. Подготовка места установки. Выберите место на стене на высоте 0,8–1,2 м от пола, вдали от источников тепла и влаги. Установите монтажную коробку.
2. Прокладка проводов. Заведите в коробку: фазу, ноль, заземление, провода от нагревательного кабеля и датчика температуры. Для датчика используйте экранированный кабель TVKП 2×0,75 мм².
3. Подключение клемм. Снимите переднюю панель терморегулятора. Подключите провода согласно схеме на корпусе или в инструкции: L → L, N → N, Load → нагрев, Sensor → датчик.
4. Фиксация устройства. Аккуратно вставьте механизм в коробку, закрепите винтами, установите лицевую панель.
5. Проверка и запуск. Включите питание, установите минимальную температуру, затем увеличьте до +25 °C. Убедитесь, что индикатор включения горит, а спустя 10–15 минут пол начинает греться.

Установка и размещение датчика температуры

От правильного расположения датчика зависит точность измерений. Его устанавливают в гофрированную трубку (защиту), которая предотвращает повреждение при бетонировании и позволяет извлечь датчик при необходимости. Трубка должна начинаться от монтажной коробки и заканчиваться между двумя витками нагревательного кабеля.

Расстояние от стены — 50–70 см, от мебели — не менее 30 см. Не допускается изгиб трубки под углом более 90°. После укладки датчик должен быть полностью скрыт под стяжкой, но доступен для замены.

Сопротивление датчика при +25 °C составляет около 10 кОм. Перед подключением измерьте его мультиметром — если показания сильно отличаются, датчик может быть повреждён.

Калибровка датчика

Некоторые терморегуляторы позволяют калибровать датчик вручную. Например, если реальная температура пола +27 °C, а на дисплее отображается +24 °C, можно внести поправку +3 °C в настройках. Это повышает комфорт и точность управления.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — подключение нуля через терморегулятор. Это приводит к некорректной работе и возможному выходу из строя устройства. Ноль всегда идёт напрямую к нагревательному кабелю.

Другая ошибка — неправильное размещение датчика: слишком близко к стене, под мебелью или в месте локального нагрева (например, рядом с радиатором). Это даёт ложные показания и приводит к перегреву или недогреву.

Забывают про заземление экрана кабеля. Это не только нарушает требования ПУЭ, но и создаёт риск поражения током при повреждении изоляции.

Использование некачественных клеммников или скруток также опасно: со временем контакт окисляется, нагревается, что может вызвать возгорание.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение терморегулятора тёплого пола — ответственный процесс, требующий знаний и внимательности. От правильного выбора устройства, соблюдения схемы подключения и размещения датчика зависит комфорт, безопасность и экономичность всей системы. Современные технологии, такие как Wi-Fi управление и программируемые режимы, значительно упрощают эксплуатацию, но требуют более сложного монтажа.

• Выбирайте терморегулятор с запасом по мощности и нужной степенью защиты.
• Подключайте ноль напрямую, а фазу — через терморегулятор.
• Устанавливайте датчик температуры в гофре между витками кабеля.
• Используйте качественные клеммники и избегайте скруток.
• Для мощных систем применяйте магнитные пускатели.
