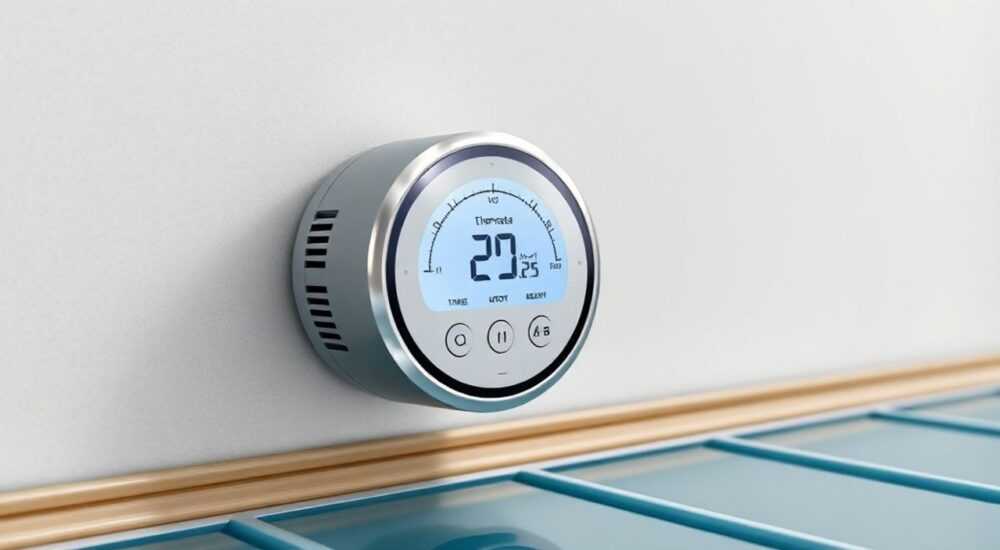

Подключение терморегулятора водяного теплого пола

Подключение терморегулятора водяного теплого пола — это важный этап организации эффективной и экономичной системы обогрева помещений. Правильно установленный и настроенный терморегулятор позволяет поддерживать комфортную температуру, снижать энергопотребление до 25% и продлевать срок службы всей системы. Главное — соблюдать схему подключения, учитывать тип регулировки и правильно выбрать место установки.

Виды терморегуляторов для водяных теплых полов

Терморегуляторы для водяного теплого пола делятся на несколько типов в зависимости от способа управления, конструкции и функциональности. Выбор зависит от сложности системы, бюджета и требований к комфорту.
Основная задача терморегулятора — контролировать температуру теплоносителя в контуре, реагируя на данные от датчиков. Он не нагревает сам по себе, а управляет работой насоса, сервопривода или трёхходового клапана, обеспечивая подачу горячей воды только при необходимости.
Существуют следующие категории терморегуляторов:

• Механические — простые устройства с поворотным переключателем. Не требуют питания, но имеют низкую точность (±1–2 °C). Подходят для небольших помещений без высоких требований к комфорту.
• Электронные — оснащены цифровым дисплеем и возможностью программирования. Точность измерения — до ±0,5 °C. Позволяют задавать график работы на день или неделю.
• Беспроводные — используют радиоканал для связи с исполнительными устройствами. Удобны при реконструкции, когда прокладка проводов затруднена.
• Интеллектуальные (умные) — поддерживают Wi-Fi, интеграцию с умным домом (например, через Google Home, Apple HomeKit), дистанционное управление через приложение.

Сравнение по функциональности

Выбирая модель, обращайте внимание на совместимость с вашей системой отопления. Например, не все терморегуляторы могут управлять сервоприводами напрямую — может потребоваться внешний реле-модуль.

Принцип работы терморегулятора в системе водяного пола

Терморегулятор — это «мозг» системы тёплого пола. Он получает сигнал от датчика температуры, сравнивает его с заданным значением и принимает решение: включать или выключать подачу теплоносителя.
Работает это так: датчик, расположенный в полу или воздухе, передаёт текущее значение температуры. Если она ниже заданной — терморегулятор подаёт команду на открытие сервопривода или включение насоса. Как только достигнут нужный уровень — подача прекращается.
Важно понимать, что терморегулятор не греет, он регулирует. Нагрев осуществляется за счёт котла или другого источника тепла, а терморегулятор лишь управляет потоком.

Типы датчиков температуры

• Датчик температуры пола — устанавливается в гофре на расстоянии 50–70 см от стены, между трубами. Контролирует именно температуру поверхности.
• Датчик воздуха — измеряет температуру в помещении. Часто встроен в сам терморегулятор.
• Комбинированный — использует оба параметра, что особенно полезно в помещениях с большой площадью остекления или переменной влажностью.

Логика управления

Система может работать по двум принципам:

1. По температуре пола — актуально для паркета, ламината, чтобы не превысить допустимый нагрев (обычно не более 27–29 °C).
2. По температуре воздуха — используется в жилых комнатах, где комфорт определяется именно температурой в помещении.

Современные терморегуляторы позволяют задавать приоритет: например, не допускать нагрев пола выше 28 °C, даже если воздух ещё холодный.

Подготовка к подключению: что нужно знать перед началом

Перед тем как начать подключение, важно оценить текущую конфигурацию системы. Это влияет на выбор схемы и оборудования.
Проверьте:

• Наличие коллекторного узла с расходомерами и запорной арматурой.
• Тип циркуляционного насоса (один на весь дом или отдельный на тёплый пол).
• Есть ли смесительный узел (для снижения температуры подачи до 40–50 °C).
• Место установки терморегулятора — желательно на высоте 1,2–1,5 м от пола, вдали от прямых солнечных лучей и сквозняков.

Также подготовьте инструмент:

• Отвёртка (крестовая и плоская)
• Индикаторная отвёртка или мультиметр
• Кусачки, стриппер для зачистки проводов
• Кабель-канал или гофра для прокладки проводов

Убедитесь, что система отопления отключена, а давление в контуре сброшено. Работы проводите при отсутствии напряжения в сети.

Схемы подключения терморегулятора

Существует несколько основных схем подключения, выбор зависит от типа управления и конфигурации системы.

Управление через циркуляционный насос

Наиболее простой и распространённый вариант. Терморегулятор включает/выключает насос, подающий теплоноситель в контур.
Схема:

1. Фаза (L) подаётся на вход терморегулятора.
2. Выход (Load) соединяется с насосом.
3. Ноль (N) идёт напрямую к насосу.
4. Датчик подключается к соответствующим клеммам на плате.

Подходит для систем с одним контуром и отдельным насосом. При достижении температуры насос останавливается, циркуляция прекращается.

Управление через сервопривод

Используется, когда каждый контур имеет свою зону с отдельным сервоприводом на коллекторе.
Терморегулятор подаёт сигнал на сервопривод, который открывает или закрывает доступ теплоносителя в трубу. Это позволяет точно управлять несколькими зонами.
Особенность: сервопривод может быть нормально-закрытым (при отсутствии сигнала — закрыт) или нормально-открытым. Уточняйте тип при покупке.

Управление через смесительный узел

В сложных системах терморегулятор управляет трёхходовым клапаном, регулируя температуру подачи. Часто используется в домах с котлом высокой температуры (70–80 °C).
Такая схема требует дополнительного насоса и группы безопасности. Эффективна, но дороже в монтаже и обслуживании.

Этапы монтажа и подключения

Процесс установки можно разбить на чёткие шаги. Следуя им, вы минимизируете риск ошибок.

1. Определите место установки — рядом с розеткой, на стене без отделки, с доступом к штробе для проводов.
2. Проложите кабель-канал от терморегулятора до коллектора или насоса. В него укладывается силовой кабель и провод от датчика.
3. Установите датчик в гофре на глубине 5–10 см от поверхности пола, между двумя трубами, на равном удалении от них.
4. Подключите датчик к соответствующим клеммам на плате терморегулятора (обычно обозначены как S или Sensor).
5. Подключите питание: фазу — на L, ноль — на N. Проверьте полярность.
6. Подключите нагрузку: клемма Load идёт на насос или сервопривод.
7. Закрепите блок управления в монтажной коробке, проверьте надёжность всех соединений.
8. Включите систему и протестируйте работу: измените температуру, проверьте реакцию насоса или сервопривода.

Распространённые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки, которые ведут к некорректной работе системы.

• Неправильное расположение датчика — слишком близко к трубе или стене. Итог: неверные показания, постоянный перегрев или недогрев. Решение: устанавливайте датчик по центру между трубами, в гофре.
• Отсутствие гофры у датчика — при выходе из строя придётся вскрывать стяжку. Решение: всегда используйте защитную гофру длиной от 1,2 м.
• Подключение без автомата защиты — риск перегрузки и возгорания. Решение: подключайте терморегулятор через отдельный автомат на 6–10 А.
• Игнорирование паспорта устройства — каждая модель имеет свои особенности подключения. Решение: внимательно читайте инструкцию перед монтажом.
• Подключение к общей линии освещения — возможны скачки напряжения. Решение: используйте отдельную линию от щитка.

Экспертное мнение

Современные системы водяного тёплого пола невозможно представить без терморегуляции. Даже самый качественный контур будет работать неэффективно, если не контролировать температуру.
Главный принцип: чем точнее управление, тем выше комфорт и экономия. Программируемые и умные терморегуляторы окупаются за 2–3 сезона за счёт снижения расхода газа или электроэнергии.
При проектировании системы учитывайте зонирование. Например, в спальне можно снижать температуру ночью, а в ванной — повышать перед использованием. Такие сценарии реализуются только при наличии программируемого управления.
Также важно интегрировать терморегулятор в общую систему отопления. Например, при достижении +22 °C в доме котёл может перейти в режим ожидания, что снижает износ оборудования.

Вопросы и ответы

Заключение

Подключение терморегулятора водяного теплого пола — ключевой этап создания комфортной и энергоэффективной системы отопления. От правильного выбора и монтажа зависит не только удобство использования, но и срок службы труб, стяжки и котла.
Современные технологии позволяют точно управлять температурой в каждом помещении, программировать режимы и управлять системой удалённо. Главное — учитывать особенности вашей системы, выбирать совместимое оборудование и соблюдать правила монтажа.

• Выбирайте тип терморегулятора исходя из сложности системы и требований к комфорту.
• Всегда используйте гофру для датчика температуры пола.
• Подключайте устройство через отдельную линию с автоматом защиты.
• Предпочтительна индивидуальная терморегуляция для каждой зоны.
• Тестируйте систему после монтажа перед окончательной заделкой штроб.
