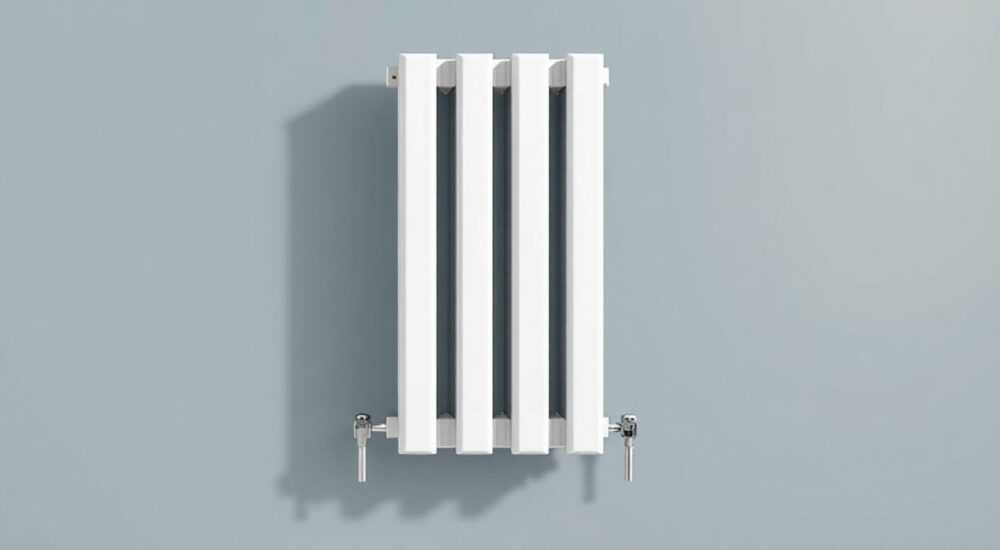

Подключение вертикального радиатора отопления с боковым подключением

Вертикальные радиаторы отопления с боковым подключением — это популярное решение для современных интерьеров, сочетающее эстетику и эффективность. Они занимают мало места, хорошо вписываются в узкие коридоры, ванные комнаты и дизайнерские пространства, обеспечивая при этом достаточную теплоотдачу. Боковое подключение означает, что подводка трубопроводов осуществляется к боковым патрубкам радиатора — сверху и снизу с одной стороны. Этот тип подключения наиболее распространён и предполагает правильную настройку гидравлики для равномерного прогрева всей поверхности батареи.

Особенности вертикальных радиаторов с боковым подключением

Вертикальные радиаторы отличаются вытянутой формой — высота может достигать 2–3 метров при ширине всего 40–60 см. Такие модели часто используются в помещениях с ограниченным горизонтальным пространством. Их конструкция предполагает несколько секций, соединённых вертикально, что обеспечивает конвекционный поток воздуха вдоль всей поверхности.

Боковое подключение — стандартная схема, при которой подающая и обратная трубы подсоединяются к патрубкам на одном торце радиатора. Обычно подача подключается к верхнему патрубку, а обратка — к нижнему. Это позволяет теплоносителю двигаться по радиатору естественным образом: горячая вода поступает сверху, охлаждается по мере прохождения через секции и уходит через нижний патрубок.

Ключевое преимущество такой схемы — простота монтажа и совместимость с большинством систем отопления. Однако при неправильной установке возможны проблемы: нижняя часть радиатора остаётся холодной, снижается общая теплоотдача, появляются шумы в системе.

Схемы подключения и их влияние на теплоотдачу

Хотя боковое подключение считается стандартом, его эффективность зависит от способа разводки труб и направления потока теплоносителя. Существует несколько основных схем, каждая из которых по-разному влияет на распределение тепла.

1. Диагональное подключение (подача сверху — обратка снизу с противоположной стороны)

На практике этот вариант редко используется для вертикальных радиаторов, так как они физически не имеют противоположных патрубков. Но если радиатор имеет специальные переходники, диагональное подключение позволяет максимально равномерно прогревать все секции.

2. Боковое одностороннее подключение (наиболее распространённое)

Подача и обратка подключаются к одному торцу: подача — сверху, обратка — снизу. Это оптимальная схема для вертикальных моделей. При условии правильного выбора арматуры и скорости потока теплоноситель проходит через все секции без застоев.

3. Нижнее подключение

Используется редко для вертикальных радиаторов, так как требует скрытой прокладки труб. Может привести к образованию воздушных пробок и снижению КПД, если не установлены автоматические воздухоотводчики.

Выбор схемы должен учитывать тип системы отопления, расположение стояков и требования к дизайну интерьера. В большинстве случаев боковое одностороннее подключение — оптимальный выбор.

Пошаговая инструкция по монтажу

Установка вертикального радиатора с боковым подключением — процесс, требующий точности и соблюдения технологии. Даже небольшая ошибка может привести к протечкам, снижению эффективности или повреждению оборудования.

1. Отключение системы и слив теплоносителя. Перед началом работ перекройте стояк и слейте воду из контура. Это обязательное условие безопасности.
2. Разметка и крепление кронштейнов. Определите положение радиатора. Обычно он монтируется на расстоянии 10–15 см от пола и 5–10 см от стены. Используйте строительный уровень для точной разметки.
3. Установка кронштейнов. Закрепите кронштейны дюбелями в стену. Для тяжёлых моделей используйте усиленные крепления.
4. Монтаж радиатора. Аккуратно повесьте радиатор на кронштейны. Убедитесь, что он плотно зафиксирован и не晃ается.
5. Подключение арматуры. Установите термостатический клапан на подающую линию (верхний патрубок) и запорный вентиль на обратку (нижний патрубок). Используйте паронитовые прокладки и фум-ленту для герметизации.
6. Присоединение труб. Подключите трубы к радиатору через гибкие подводки или жёсткие соединения. Избегайте натяжения труб — это вызывает деформацию.
8. Опрессовка системы. После подключения медленно запустите теплоноситель, проверьте все соединения на утечки. Удалите воздух через кран Маевского.
9. Настройка термостата. Выставьте желаемую температуру и проверьте равномерность прогрева радиатора.

Типичные ошибки при установке и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность отопления. Ниже — самые распространённые проблемы и пути их решения.

• Неправильная ориентация подключения. Если подачу подключить к нижнему патрубку, а обратку — к верхнему, возникает обратный поток. Это приводит к неравномерному прогреву и потерям до 20% тепла.
• Отсутствие воздухоотводчика. Без крана Маевского в верхней части радиатора воздух скапливается, блокируя движение теплоносителя. Результат — холодная верхняя секция.
• Негерметичные соединения. Применение некачественной подмотки или чрезмерное затягивание фитингов вызывает течь. Используйте современные уплотнители: тефлоновую ленту или анаэробный герметик.
• Несбалансированная система. В многоконтурных системах один радиатор может «перетягивать» теплоноситель, оставляя другие холодными. Решение — установка балансировочных вентилей.
• Игнорирование терморегуляции. Отсутствие термостатического клапана делает невозможным контроль температуры, что ведёт к перегреву и перерасходу энергии.

Выбор запорно-регулирующей арматуры

Арматура играет ключевую роль в эффективности и долговечности системы. От её качества зависят герметичность, управляемость и срок службы радиатора.

Для вертикальных радиаторов с боковым подключением рекомендуется использовать:

• Термостатический клапан — устанавливается на подаче. Позволяет автоматически поддерживать заданную температуру в помещении. Современные модели оснащены цифровым дисплеем и программированием по дням недели.
• Запорный вентиль — монтируется на обратке. Нужен для аварийного отключения радиатора без слива всей системы.
• Кран Маевского — ручной или автоматический воздухоотводчик. Обязательный элемент для вертикальных моделей.
• Гибкие подводки — компенсируют вибрации и облегчают монтаж. Предпочтительны из нержавеющей стали с оплёткой.

При выборе арматуры обращайте внимание на материал (латунь, нержавеющая сталь), диаметр резьбы (обычно G½» или G¾») и совместимость с типом теплоносителя (вода, антифриз).

Экспертное мнение

Мы пообщались с Дмитрием Ковалёвым, руководителем монтажной бригады компании «ТеплоДом», имеющим более 15 лет опыта в установке систем отопления.

По его словам, современные вертикальные радиаторы из алюминия и биметалла показывают лучшую теплоотдачу, но требуют более чистого теплоносителя. В старых домах с центральным отоплением лучше выбирать стальные модели — они устойчивы к гидроударам и загрязнениям.

Вопросы и ответы

Заключение

Подключение вертикального радиатора отопления с боковым подключением — технически простая, но ответственная задача. Успешный результат зависит от правильного выбора оборудования, соблюдения монтажной последовательности и внимания к деталям. Главное — обеспечить верхнюю подачу, использовать терморегулирующую арматуру и исключить завоздушивание.

Современные решения позволяют сочетать высокую теплоотдачу с эстетикой интерьера. Однако экономия на качестве арматуры или монтаже может свести все преимущества к нулю. Лучше один раз сделать всё правильно, чем исправлять последствия.

• Используйте схему «подача сверху — обратка снизу» для максимальной теплоотдачи.
• Обязательно устанавливайте термостатический клапан и кран Маевского.
• Проверяйте герметичность соединений и проводите опрессовку.
• Выбирайте качественную арматуру — это залог долгой и бесшумной работы.
• При сомнениях — обращайтесь к профессиональному сантехнику.
