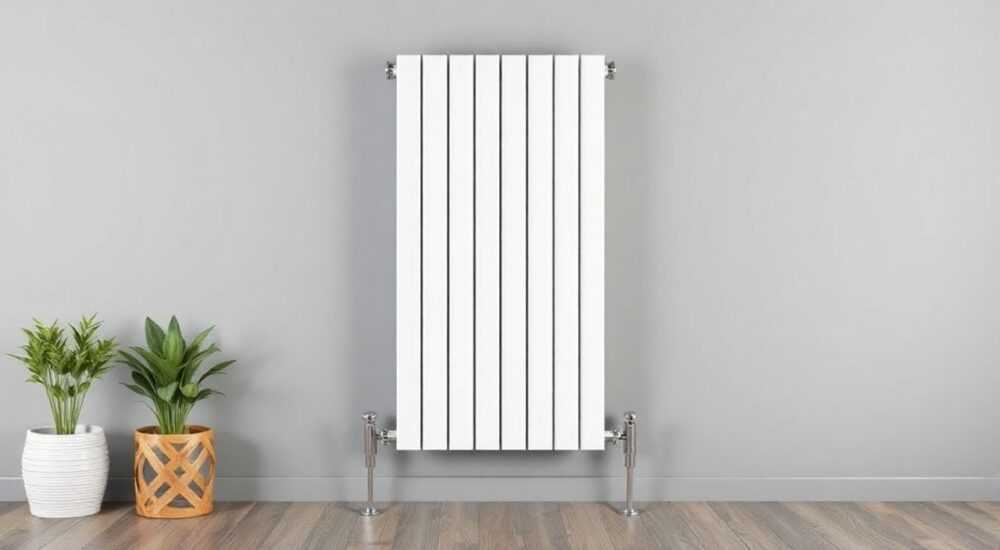

Подключение вертикальных радиаторов

Вертикальные радиаторы — это не просто элемент отопления, а современное решение для эффективного обогрева помещений с ограниченной площадью. Благодаря узкой конструкции и большой высоте они идеально подходят для узких коридоров, ванных комнат, лестничных пролётов и панорамных окон. Однако их установка требует особого подхода: от выбора типа подключения до гидравлического расчёта системы. Неправильный монтаж может свести на нет все преимущества даже самого дорогого прибора.

Подключение вертикальных радиаторов требует точного расчёта и соблюдения технологии — ключевое значение имеют тип разводки, способ подключения и балансировка. Лучше всего использовать диагональное или нижнее подключение с термостатическими головками для контроля температуры.

Содержание статьи:

Выбор типа подключения: диагональное, боковое, нижнее
Когда какое подключение выбрать?
Гидравлические особенности и сопротивление потоку
Как рассчитать допустимое сопротивление?
Монтаж и подготовка к подключению
Пошаговая схема подключения (диагональное)
Балансировка системы отопления
Чек-лист балансировки
Автоматика и управление температурой
Мини-тест: Какой тип управления подходит вам?
Экспертное мнение
Вопросы и ответы
Заключение

Выбор типа подключения: диагональное, боковое, нижнее

При подключении вертикальных радиаторов важно понимать, что их конструкция отличается от стандартных горизонтальных моделей. Узкие секции и большая высота создают повышенное гидравлическое сопротивление, что влияет на циркуляцию теплоносителя. Поэтому выбор схемы подключения напрямую определяет эффективность теплопередачи.
Наиболее распространённые типы подключения:

Диагональное (перекрёстное) — подача снизу с одной стороны, обратка сверху с противоположной. Обеспечивает максимальную теплоотдачу за счёт полного заполнения секций и минимальных потерь на завихрениях.
Нижнее (нижняя разводка) — оба патрубка подключены снизу, часто используется при скрытой прокладке труб. Требует установки специального узла подключения с термостатом и воздухоотводчиком.
Боковое — подача и обратка подключены с одной стороны, сверху и снизу. Подходит для систем с принудительной циркуляцией, но менее эффективно для высоких радиаторов из-за «мертвых зон» в дальних секциях.

Для радиаторов выше 180 см рекомендуется только диагональное или нижнее подключение. Боковое может привести к неравномерному прогреву — нижние секции будут холодными, а верхние перегретыми.

Когда какое подключение выбрать?

Тип подключения	Когда использовать	КПД теплоотдачи	Особенности
Диагональное	Высота радиатора > 150 см, открытая разводка	95–100%	Требует доступа к верхнему и нижнему патрубкам с разных сторон
Нижнее	Скрытая разводка, тёплый пол в одном стиле	90–95%	Используются готовые комплекты (например, от Purmo, Oventrop)
Боковое	Радиаторы до 120 см, простота монтажа	70–80%	Не рекомендуется для вертикальных моделей

Полезно знать: При нижнем подключении обязательно используйте комплекты с термостатическим клапаном и автоматическим воздухоотводчиком — это предотвратит завоздушивание и повысит КПД.

Гидравлические особенности и сопротивление потоку

Вертикальные радиаторы создают большее гидравлическое сопротивление по сравнению с горизонтальными аналогами. Это связано с длинным вертикальным каналом, по которому движется теплоноситель. В результате, особенно в системах с естественной циркуляцией, возможны проблемы с недогревом.
Основные факторы, влияющие на сопротивление:

Высота радиатора — чем выше, тем больше сопротивление;
Количество секций — более 20 секций увеличивают риск застоя;
Диаметр внутренних каналов — узкие каналы повышают скорость потока, но усиливают шум и риск засоров;
Тип теплоносителя — антифризы имеют большую вязкость, чем вода, что усиливает сопротивление.

В системах с принудительной циркуляцией проблема решается правильно подобранной группой насосов. Однако если радиатор подключён в общую ветку с другими приборами, он может «задавить» соседние участки.

«При проектировании системы с вертикальными радиаторами делайте гидравлический расчёт каждой ветки. Используйте программные средства (например, HERZ C.O.P., Valtec) — это позволяет избежать дисбаланса и перерасхода энергии.» — Алексей Мартынов, инженер-теплотехник, 15 лет опыта

Как рассчитать допустимое сопротивление?

Пример: радиатор высотой 2 метра имеет сопротивление около 15–20 кПа. Если ваш циркуляционный насос выдаёт напор 6 м вод. ст. (≈60 кПа), то теоретически можно подключить до трёх таких радиаторов последовательно. Но на практике оставляйте запас 20–30% — лучше параллельное подключение через коллектор.

Монтаж и подготовка к подключению

Правильный монтаж — половина успеха. Даже идеальный проект будет работать плохо, если игнорировать базовые правила установки.
Перед началом работ выполните следующие шаги:

Определите место установки — минимум 10 см от пола, 5 см от стены, 15 см от подоконника.
Проверьте ровность стены — перепады более 5 мм могут привести к перекосу и завоздушиванию.
Установите кронштейны строго по уровню. Для радиаторов выше 180 см используйте не менее 3 точек крепления.
Подготовьте трубы — металлопластик Ø16 мм или PEX с фитингами под углом 90°.
Закупите комплекты: переходники, краны Маевского, термостатические головки, заглушки.

Особое внимание уделите герметизации соединений. Используйте фторопластовую нить или анаэробный герметик — льняная пакля со временем даёт усадку и начинает течь.

Пошаговая схема подключения (диагональное)

Подключите подающую трубу к нижнему патрубку с одной стороны.
Подключите обратку к верхнему патрубку с противоположной стороны.
Установите термостатический клапан на подаче, кран Маевского — на противоположной верхней точке.
Проверьте герметичность под давлением 1,5 от рабочего (обычно 6–8 бар).
Произведите пробный запуск и удалите воздух.

Полезно знать: После первого запуска система может «дать утечку» — проверьте все соединения повторно через 24 часа после заполнения.

Балансировка системы отопления

Без балансировки даже самый качественный монтаж не обеспечит комфорт. Вертикальные радиаторы, как правило, имеют меньший объём теплоносителя, но большее сопротивление. Это значит, что вода может «выбирать» путь с наименьшим сопротивлением — и обходить нужный вам прибор.
Балансировка решает две задачи:

Обеспечивает равномерный прогрев всех радиаторов в доме;
Позволяет точно регулировать температуру в каждом помещении.

Для этого используются:

Регулировочные вентили — устанавливаются на обратке каждого радиатора;
Термостатические головки — реагируют на температуру воздуха и перекрывают поток при достижении заданного значения;
Комнатные контроллеры — интегрируются с системой «умный дом» и управляют несколькими зонами одновременно.

Чек-лист балансировки

Закройте все термоголовки.
Откройте самый дальний радиатор на 1 оборот.
Поочерёдно открывайте остальные, начиная с самых удалённых от котла.
Запустите насос на максимальную скорость.
Постепенно открывайте вентили до тех пор, пока все радиаторы не начнут греть одинаково.
Зафиксируйте количество оборотов для каждого вентиля.

«Балансировку лучше проводить при наружной температуре ниже +5 °C — так легче заметить перегрев или недогрев. Используйте бесконтактный термометр для измерения температуры на входе и выходе радиатора. Разница должна быть 10–15 °C.» — Екатерина Зимина, системный инженер по отоплению, ООО «ТеплоДом»

Автоматика и управление температурой

Современные вертикальные радиаторы — не просто батареи, а элемент умной системы. Управление может быть ручным, автоматическим или интеллектуальным.
Основные решения:

Термостатические головки Danfoss, Honeywell — поддерживают заданную температуру в помещении, экономя до 20% энергии.
Цифровые термостаты с Wi-Fi — позволяют управлять обогревом со смартфона, программируют график работы.
Интеграция с умным домом — связь с Alexa, Google Home, Apple HomeKit.

Для ванных комнат и коридоров актуальны модели с защитой от влаги и конденсата. Например, термоголовки с классом защиты IP44.

Мини-тест: Какой тип управления подходит вам?

Хотите просто включить/выключить? → Ручной кран.
Нужна стабильная температура без вмешательства? → Термостатическая головка.
Живёте в квартире, уезжаете надолго? → Цифровой Wi-Fi термостат.
Есть «умный дом»? → Интегрированное решение (KNX, Modbus).

Полезно знать: Автоматика работает только при правильном подключении — термоголовка должна быть установлена на клапане, а не просто на радиаторе.

Экспертное мнение

«За последние 5 лет мы видим рост спроса на вертикальные радиаторы — особенно в новых ЖК с панорамным остеклением. Главная ошибка заказчиков — выбор дизайна вместо расчёта. Красивый радиатор, но с неправильным подключением, будет стоить дороже, но греть хуже. Всегда начинайте с теплового расчёта: сколько кВт нужно для помещения, какой тип подключения доступен, и где находится стояк. Только потом — дизайн.» — Дмитрий Романцев, руководитель отдела инжиниринга компании «РадиаторСервис», 12 лет в сфере отопления

Он также отмечает, что производители сейчас предлагают «умные» комплекты подключения — с предустановленными клапанами, воздухоотводчиками и адаптерами. Это снижает риск ошибки при монтаже и ускоряет установку на 30–40%.

Вопросы и ответы

Можно ли подключить вертикальный радиатор к старой чугунной системе?

Да, но с ограничениями. Старые стояки часто имеют низкое давление и загрязнены. Перед подключением сделайте промывку системы и установите фильтр грубой очистки. Также проверьте, выдержит ли радиатор давление — многие стальные модели рассчитаны на 10 бар, а в старых домах может быть до 6–7 бар.

Почему радиатор греет только внизу?

Чаще всего — завоздушивание. Откройте кран Маевского. Если не помогло — возможно, выбрано боковое подключение, которое неэффективно для высоких радиаторов. Перейдите на диагональное.

Нужен ли байпас при подключении?

В двухтрубной системе — нет. В однотрубной — обязательно. Байпас сохраняет циркуляцию теплоносителя по стояку, когда радиатор перекрыт.

Какой радиатор лучше: стальной, алюминиевый или биметаллический?

Стальные — самые распространённые для вертикальных моделей, выдерживают высокое давление, подходят для централизованного отопления. Алюминиевые — легкие, быстро нагреваются, но чувствительны к pH воды. Биметаллические — прочные, но редко выпускаются в высоких форматах.

Можно ли сделать скрытое подключение в стену?

Да, но только с использованием шкафа-ниши или специальных модулей (например, Hutterer & Lechner). Трубы должны быть из сшитого полиэтилена (PEX) с закрытыми соединениями. Обязательно оставьте люк для обслуживания.

Заключение

Подключение вертикальных радиаторов — это комплексная задача, сочетающая инженерный расчёт, качественный монтаж и правильную настройку. Пренебрежение хотя бы одним этапом может привести к снижению эффективности, перерасходу энергии и дискомфорту в помещении.
Главное — начинать с анализа системы отопления: определить тип разводки, давление, температурный режим и гидравлические параметры. Затем выбрать подходящий тип подключения и комплектующие. И только после этого — приступать к монтажу.

Успешная установка — это не только тепло, но и эстетика, и экономия. Вертикальные радиаторы могут стать центральным элементом интерьера, если они работают правильно.

Приоритет — диагональное или нижнее подключение для высоких радиаторов.
Обязательно выполняйте гидравлический расчёт и балансировку системы.
Используйте термостатические головки для точного контроля температуры.
Не экономьте на комплектующих — качество соединений критично.
Планируйте доступ к радиатору для обслуживания, особенно при скрытой прокладке.
