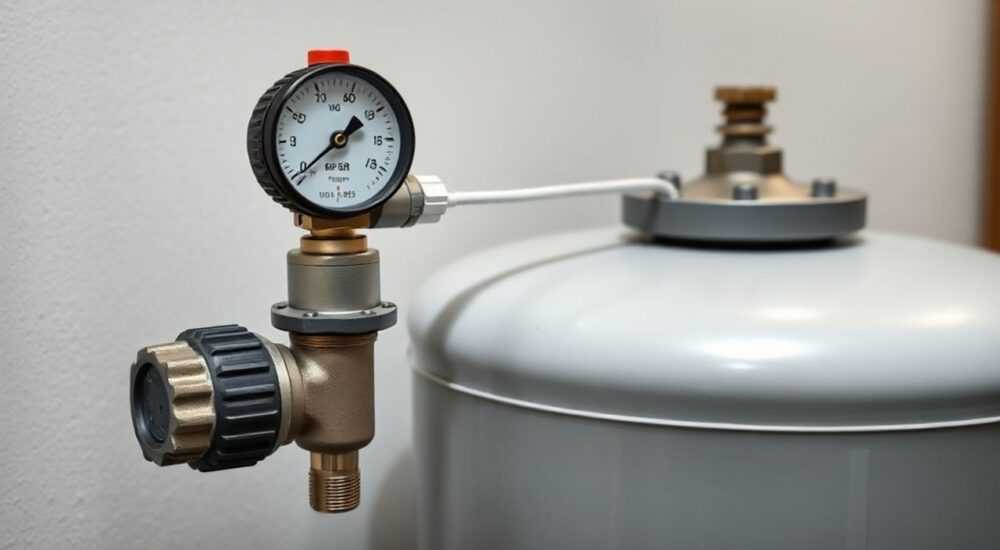

Подключить реле давления к насосу с гидроаккумулятором как правильно

Подключение реле давления к насосу с гидроаккумулятором — ключевой этап настройки автономной системы водоснабжения в частном доме или на даче. Правильно установленное и отрегулированное реле обеспечивает стабильное давление в системе, предотвращает перегрузку насоса и продлевает срок его службы. Оно автоматически включает и выключает насос в зависимости от уровня давления в гидробаке, поддерживая комфортный напор воды в кранах.

Роль реле давления в системе водоснабжения

Реле давления — это электромеханическое устройство, отвечающее за автоматическое управление насосом в системе автономного водоснабжения. Оно реагирует на изменения давления в гидроаккумуляторе и замыкает или размыкает электрическую цепь питания насоса. Без этого элемента система работала бы некорректно: насос либо постоянно включался, либо не включался вообще.

Основная функция реле — поддержание заданного диапазона давления. Когда вода расходуется (например, открывается кран), давление в системе падает. При достижении нижнего порога (обычно 1.5–2.0 бар) реле включает насос. После закрытия крана давление растёт, и при достижении верхнего порога (чаще всего 2.8–3.0 бар) насос отключается. Такой цикл обеспечивает стабильность подачи воды и снижает износ оборудования.

Реле давления также защищает насос от «сухого хода» и частых включений. Современные модели оснащены дополнительными функциями: защитой от перегрева, возможностью регулировки дифференциала (разницы между верхним и нижним давлением), а также встроенными манометрами для контроля параметров. Выбор подходящего устройства зависит от мощности насоса, объёма гидроаккумулятора и требуемого давления в системе.

Компоненты системы и принцип работы

Система водоснабжения с насосом и гидроаккумулятором состоит из нескольких ключевых элементов: насос (погружной или поверхностный), гидроаккумулятор (гидробак), реле давления, манометр, обратный клапан и трубы с фитингами. Каждый компонент играет свою роль в обеспечении бесперебойной подачи воды.

Гидроаккумулятор представляет собой герметичную ёмкость, разделённую мембраной на две части: одна заполнена воздухом или азотом под давлением, другая — водой. При включении насоса вода поступает в бак, сжимая воздушную камеру. Это создаёт давление в системе. Когда кран открывается, вода выталкивается под давлением воздуха, и насос не включается сразу. Это снижает количество циклов включения/выключения, что положительно влияет на срок службы оборудования.

Реле давления работает по принципу механического воздействия. Внутри него находится мембрана, связанная с пружинным механизмом. При падении давления мембрана прогибается, преодолевая усилие пружины, и замыкает контакты — насос включается. При росте давления мембрана возвращается в исходное положение, пружина размыкает контакты — насос выключается. Настройка порогов осуществляется с помощью двух гаек: большая регулирует верхнее давление (дифференциал), меньшая — разницу между включением и выключением.

Пошаговое подключение реле давления

Подключение реле давления требует внимательности и соблюдения техники безопасности. Все работы следует проводить при отключённом питании. Ниже приведён пошаговый алгоритм монтажа.

1. Выберите место установки. Реле монтируется на выходе из гидроаккумулятора, на металлической или пластиковой трубе через переходник (обычно ¼ дюйма). Убедитесь, что доступ к устройству свободный, а условия эксплуатации соответствуют нормам: температура от +2 до +40 °C, отсутствие влаги и пыли.
2. Подготовьте переходник и манометр. Используйте пятивыводной штуцер («паук»), который позволяет одновременно подключить насос, гидробак, реле и манометр. Это обеспечивает компактность и герметичность соединений.
3. Установите реле и манометр. Заверните реле в штуцер с помощью накидной гайки. Не используйте паклю — лучше применять фторопластовую ленту. Манометр установите рядом для постоянного контроля давления.
4. Подключите электропитание. Откройте крышку реле. Подведите фазу (L) и ноль (N) к клеммам, обозначенным ~220V. Обычно это верхние клеммы. Провод от насоса подключается к нижним клеммам (обычно маркировка M или Motor).
5. Заземлите оборудование. Подключите заземляющий провод к клемме с символом «земля». Это обязательное требование безопасности, особенно в помещениях с повышенной влажностью.
6. Проверьте герметичность. Перед включением подайте воду в систему и проверьте все соединения на наличие протечек. Устраните даже минимальные капли.

Настройка значений давления: включение и выключение

После подключения необходимо отрегулировать пороги срабатывания реле. Для этого понадобится манометр и ключ для регулировочных гаек.

Начните с проверки давления в воздушной камере гидроаккумулятора. Оно должно быть на 10% ниже нижнего порога включения насоса. Например, если насос будет включаться при 1.5 бар, давление в баке — 1.3–1.4 бар. Измеряйте его при отключённой системе и открытом кране.

Далее выполните настройку:

• Включите насос и дайте системе набрать максимальное давление. Зафиксируйте значение на манометре — это и есть верхний порог (P_max).
• Откройте кран и слейте воду, наблюдая за падением давления. В момент включения насоса запишите нижнее значение (P_min).
• Если значения не соответствуют нужным, снимите крышку реле. Большая пружина (обозначена буквой P или ΔP) регулирует P_max. Затягивая гайку, вы увеличиваете верхний порог. Меньшая пружина (часто без маркировки) отвечает за дифференциал — разницу между P_max и P_min. Её регулировка меняет нижний порог.
• Оптимальный дифференциал — 1.0–1.5 бар. Например: включение при 1.6 бар, выключение при 3.0 бар — разница 1.4 бар.

Не рекомендуется устанавливать слишком маленький дифференциал — это вызовет частые включения насоса. Слишком большой — приведёт к большим перепадам давления в системе.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки при подключении реле давления. Ниже — самые распространённые проблемы и способы их устранения.

• Неправильное давление в гидроаккумуляторе. Если воздуха недостаточно, мембрана будет часто срабатывать, сокращая срок службы. Если переизбыток — насос будет включаться реже, но с большим усилием. Решение: регулярно проверяйте давление в баке (раз в 3–6 месяцев).
• Установка реле без манометра. Без визуального контроля невозможно точно настроить параметры. Всегда монтируйте манометр рядом с реле.
• Подключение без обратного клапана. Если клапан не установлен на насосе, вода будет сбрасываться обратно в скважину, и система быстро теряет давление. Это приводит к «сухому ходу» и поломке насоса.
• Использование некачественных фитингов. Дешёвые пластиковые штуцеры могут треснуть под давлением. Лучше использовать латунные или нержавеющие переходники.
• Отсутствие защиты от влаги. Реле должно быть установлено в сухом месте. Если монтаж в подвале или колодце, используйте герметичный бокс.

Обслуживание и устранение неисправностей

Регулярное обслуживание помогает избежать внезапных поломок и продлевает срок службы всей системы. Раз в полгода рекомендуется выполнять комплексную проверку.

• Проверьте давление в гидроаккумуляторе при пустой системе.
• Осмотрите соединения на предмет протечек.
• Протестируйте работу реле: насос должен включаться и выключаться чётко при заданных значениях.
• Очистите входное отверстие реле от грязи — заиливание мембраны приводит к сбоям.

Частые неисправности и их причины:

• Насос не включается. Возможные причины: нет питания, сгорели контакты реле, мембрана забита, низкое давление в баке.
• Насос работает постоянно. Может быть: засорение реле, повреждение мембраны, утечка воды в системе, неисправность обратного клапана.
• Частые включения («дребезг»). Причина — маленький дифференциал, недостаточный объём гидробака или низкое давление воздуха.

Для диагностики отключите питание, сбросьте давление и разберите реле. Осмотрите мембрану на предмет трещин. При необходимости замените её или всё реле.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение реле давления к насосу с гидроаккумулятором — ответственный процесс, от которого зависит надёжность и комфорт всей системы водоснабжения. Грамотный монтаж, правильная настройка и регулярное обслуживание позволяют избежать частых поломок и обеспечить стабильный напор воды в течение многих лет.

• Реле давления — «мозг» системы водоснабжения, отвечающий за автоматическое включение и выключение насоса.
• Всегда проверяйте давление в гидроаккумуляторе перед настройкой реле — оно должно быть на 10% ниже порога включения.
• Используйте качественные фитинги и штуцеры, особенно при высоком давлении в системе.
• Регулярно обслуживайте систему: проверяйте герметичность, чистоту мембраны и точность срабатывания.
• При выборе реле отдавайте предпочтение проверенным брендам и избегайте дешёвых аналогов сомнительного качества.
