Подключить саморегулирующийся греющий кабель

Саморегулирующийся греющий кабель — это надёжное решение для защиты труб, кровли и резервуаров от замерзания в холодное время года. В отличие от резистивных аналогов, он автоматически регулирует выделяемую мощность в зависимости от температуры окружающей среды, что делает его энергоэффективным и безопасным в эксплуатации. Правильное подключение и монтаж позволяют избежать перегрева, снизить расходы на электроэнергию и продлить срок службы системы.

Особенности саморегулирующегося греющего кабеля

Саморегулирующийся греющий кабель состоит из двух токопроводящих жил, между которыми находится полупроводниковая матрица. При снижении температуры её сопротивление падает, и кабель начинает выделять больше тепла. Когда температура повышается, сопротивление растёт — мощность снижается. Это позволяет кабелю работать только там, где это действительно необходимо.
Такая технология исключает перегрев участков, уже находящихся в зоне положительных температур. Например, если часть кабеля проходит внутри трубы, а другая — на открытом воздухе, то нагрев будет происходить только на внешнем участке. Это не только экономит электроэнергию, но и предотвращает повреждение изоляции.
Кабель можно резать на любые отрезки (за исключением концевой муфты), что делает его универсальным для разных объектов. Он применяется для обогрева водопроводных и канализационных труб, желобов, кровельных свесов, ёмкостей и даже бассейнов. Средний срок службы — от 10 до 15 лет при правильном монтаже.

Принцип работы и конструкция

В основе работы лежит термочувствительная матрица, реагирующая на изменения температуры. Чем холоднее — тем выше проводимость. Это свойство позволяет кабелю «чувствовать» нужду в тепле. Две медные жилы служат для подачи напряжения, а внешняя оболочка защищает от влаги и механических повреждений.
Материалы оболочки зависят от условий эксплуатации: для внутреннего монтажа используется полиолефин, для наружного — фторполимер (например, FEP). Некоторые модели имеют дополнительный экран для защиты от электромагнитных помех и повышения безопасности.

Подготовка к подключению: что нужно учесть

Перед началом работ важно определиться с местом прокладки, длиной кабеля и необходимой мощностью. Для этого проводится теплотехнический расчёт. Обычно для водопровода диаметром 25–50 мм достаточно кабеля мощностью 16–24 Вт/м. Для кровли — от 25 до 30 Вт/м в зависимости от региона.
Необходимо также решить, будет ли кабель прокладываться внутри трубы или снаружи. Внутренняя прокладка требует использования кабеля с пищевой оболочкой и герметичной концевой заделкой. Наружная — более проста в монтаже, но требует качественного утепления трубы.
Выбирается схема подключения: от розетки, распределительной коробки или напрямую от щитка. Обязательно предусматривается защита от утечки тока — УЗО или дифавтомат с током срабатывания 30 мА. Также рекомендуется использовать терморегулятор с датчиком температуры.

• Оцените длину трассы и потребность в тепле.
• Выберите тип кабеля (внутренний/наружный, мощность).
• Подготовьте комплектующие: муфты, изоляцию, крепёж.
• Определите точку подключения к электросети.
• Убедитесь в наличии заземления и УЗО.

Схема подключения и монтаж: пошаговая инструкция

Правильный монтаж — залог долгой и безопасной работы системы. Ниже приведена пошаговая инструкция по подключению саморегулирующегося греющего кабеля.

1. Отмерьте и отрежьте кабель по нужной длине. Рез должен быть строго перпендикулярным. Не допускается повреждение матрицы.
2. Установите концевую муфту. Очистите конец кабеля, наденьте термоусадочную трубку, обожмите контакт. Тщательно изолируйте — это критически важный этап.
3. Закрепите кабель на трубе. Используйте алюминиевый скотч для равномерного распределения тепла или пластиковые хомуты. При спиральной прокладке шаг — 10–20 см.
4. Подключите кабель к сети через муфту соединения. Один конец кабеля остаётся свободным, второй подключается к питанию.
5. Выполните изоляцию соединения. Используйте комплект для монтажа с термоусадочными трубками и клеевым слоем.
6. Подключите к УЗО и проверьте работу. Включите питание и убедитесь, что кабель нагревается.

Особенности внутренней прокладки

Если кабель вводится внутрь трубы, используется специальный фитинг с уплотнением. Кабель протягивается через него, чтобы не было контакта с водой. Важно, чтобы оболочка была из пищевого материала (например, PFA).

Защита и автоматика: как обезопасить систему

Саморегулирующийся кабель безопасен, но без правильной защиты возможны утечки тока или короткое замыкание. Обязательно использование УЗО. Лучше всего — дифференциальный автомат, сочетающий функции УЗО и автоматического выключателя.

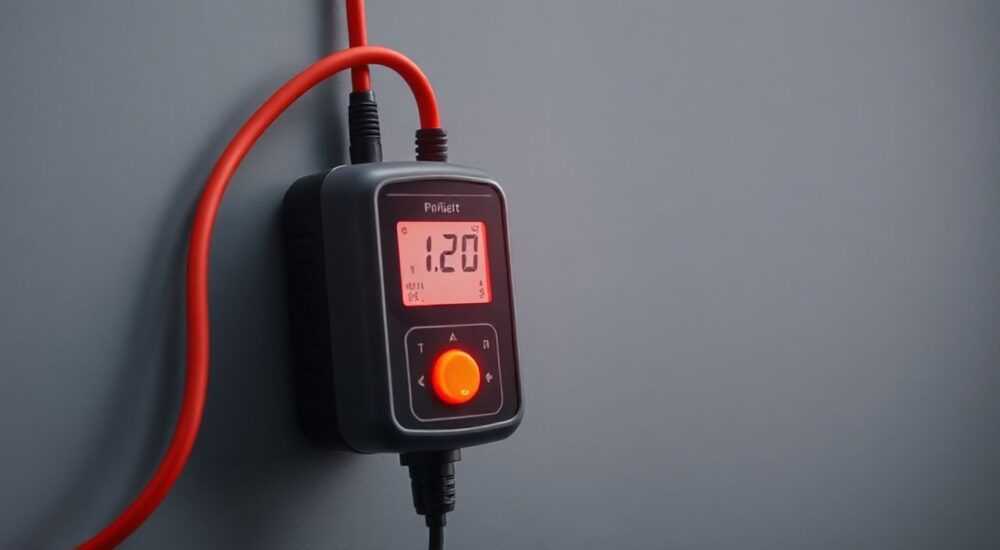

Для повышения эффективности система подключается к терморегулятору. Он включает кабель только при температуре ниже +5 °C и отключает при потеплении. Это позволяет сэкономить до 40% электроэнергии.

Терморегулятор устанавливается в месте, свободном от сквозняков и прямых солнечных лучей. Датчик крепится на трубу под слоем теплоизоляции. Подключение выполняется по схеме, указанной в паспорте устройства.

Распространённые ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки, которые приводят к выходу системы из строя. Ниже — самые частые проблемы и способы их предотвращения.

• Плохая изоляция концевой муфты — главная причина короткого замыкания. Используйте только оригинальные комплекты и следуйте инструкции.
• Перегиб кабеля при монтаже — может повредить матрицу. Минимальный радиус изгиба — 5–7 см.
• Отсутствие УЗО — риск поражения током. Никогда не подключайте кабель напрямую к сети.
• Недостаточное утепление трубы — увеличивает нагрузку на кабель. Теплоизоляция снижает потребление энергии на 30–50%.
• Использование кабеля не по назначению — например, наружный кабель внутри трубы. Это нарушает безопасность и может привести к утечке.

Эксплуатация и обслуживание системы

После монтажа система практически не требует вмешательства. Однако раз в год рекомендуется проводить профилактическую проверку. Она включает визуальный осмотр, тестирование сопротивления изоляции и проверку работы УЗО.
Используйте мультиметр для измерения сопротивления между жилами и экраном. Оно должно быть не менее 1 МОм. Если значение ниже — есть утечка, требуется поиск повреждения.
Проверьте целостность теплоизоляции и креплений. На открытых участках кабель может быть повреждён животными, ультрафиолетом или механическими воздействиями. При необходимости замените участок с помощью соединительной муфты.

Срок службы и условия эксплуатации

При соблюдении всех норм эксплуатации саморегулирующийся кабель служит 10–15 лет. Факторы, влияющие на долговечность:

• Качество монтажа — особенно изоляция соединений.
• Наличие УЗО и стабильное напряжение в сети.
• Условия окружающей среды — влажность, УФ-излучение, химические воздействия.
• Правильный выбор типа кабеля под условия прокладки.

Экспертное мнение

По его словам, ключевая тенденция — интеграция систем обогрева в «умный дом». Современные терморегуляторы поддерживают Wi-Fi, позволяют управлять обогревом через приложение и получать уведомления о неисправностях.

Вопросы и ответы

Заключение

Подключение саморегулирующегося греющего кабеля — ответственный процесс, требующий знаний и внимания к деталям. Правильно смонтированная система обеспечит надёжную защиту от замерзания на десятки зим. Ключевые моменты: качественная изоляция концов, использование УЗО, правильный выбор мощности и типа кабеля.
Современные технологии позволяют сделать систему не только безопасной, но и энергоэффективной. Интеграция с терморегуляторами и «умным домом» открывает новые возможности по контролю и экономии.

• Саморегулирующийся кабель автоматически изменяет мощность в зависимости от температуры.
• Обязательно используйте УЗО и качественные монтажные комплекты.
• Герметизация концевой муфты — критически важный этап.
• Терморегулятор снижает энергопотребление на 30–40%.
• Регулярное обслуживание продлевает срок службы системы.
