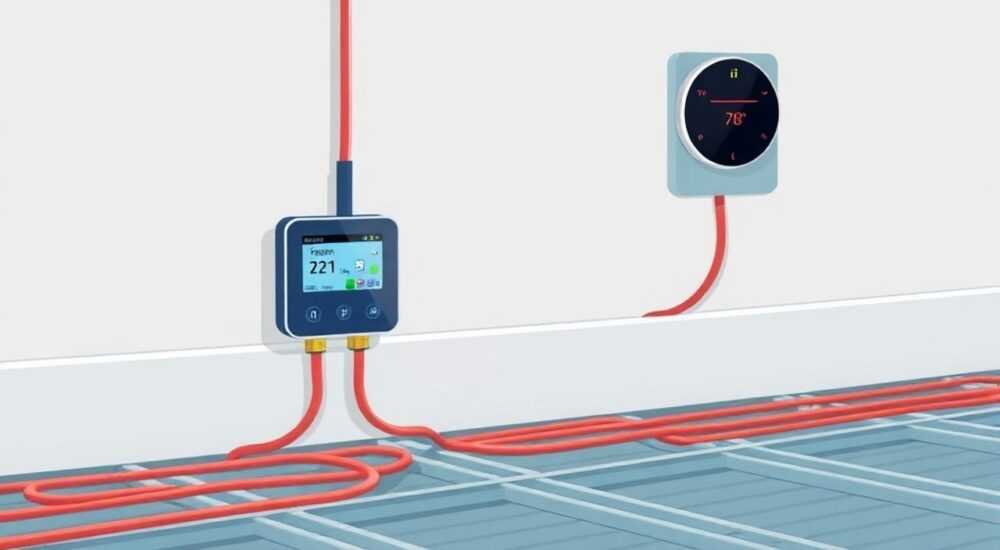

Подключить теплый пол к терморегулятору

Подключение теплого пола к терморегулятору — это ключевой этап монтажа системы обогрева, от которого зависит её эффективность, безопасность и долговечность. Правильная схема подключения позволяет точно регулировать температуру в помещении, экономить электроэнергию и избежать перегрева покрытия. Главное — соблюдать инструкции производителя, использовать качественные материалы и при необходимости обратиться к специалистам.

Типы теплых полов: особенности подключения

Системы «теплый пол» делятся на несколько основных видов, каждый из которых имеет свои требования к подключению. Наиболее распространены электрические системы: кабельные и пленочные (инфракрасные). Также существуют водяные полы, но они управляются через гидравлические смесительные узлы и не подключаются напрямую к электронным терморегуляторам.
Кабельные теплые полы представлены одножильными и двухжильными нагревательными кабелями. Они укладываются в стяжку или плиточный клей и обеспечивают равномерный прогрев поверхности. Подключение таких систем требует точного расчёта мощности и длины контура.
Пленочные (инфракрасные) теплые полы состоят из карбоновых полос, запечатанных в полимерную пленку. Их можно монтировать под ламинат, линолеум и другие напольные покрытия без стяжки. Отличаются простотой монтажа, но более чувствительны к механическим повреждениям и требуют использования термостойких контактов.

Мощность системы играет решающую роль. Средний показатель — 120–150 Вт/м² для жилых помещений. Если подключение выполнено неправильно, возможен перегрев, выход из строя термостата или даже возгорание. Поэтому важно соотносить нагрузку с возможностями автоматики и проводки.

Как выбрать подходящий терморегулятор

Терморегулятор — «мозг» системы теплого пола. Он отвечает за включение и выключение нагрева в зависимости от температуры, заданной пользователем. Выбор зависит от типа пола, условий эксплуатации и желаемого уровня комфорта.
Существуют механические и электронные модели. Механические проще в использовании, но менее точны. Электронные термостаты позволяют программировать режимы, имеют дисплеи и могут поддерживать разные температурные графики в течение дня и недели.
Более продвинутые решения — Wi-Fi терморегуляторы. Они подключаются к домашней сети и управляются через смартфон или голосовые помощники (например, Яндекс.Алиса или Google Assistant). Это особенно удобно для удаленного контроля, например, в загородном доме.

Обратите внимание на максимальную нагрузку. Большинство термостатов рассчитаны на 16 А (до 3,7 кВт). Если суммарная мощность теплого пола превышает этот порог, требуется установка магнитного пускателя (контактора).
Также важна защита от влаги. Для ванных комнат и кухонь рекомендуются модели с классом защиты IP44 и выше. Установка должна выполняться на высоте не менее 30 см от пола, чтобы избежать попадания воды при протечках.

Схема подключения теплого пола к терморегулятору

Правильная электрическая схема — залог безопасной и стабильной работы. Общая последовательность подключения одинакова для большинства моделей, но есть нюансы в зависимости от типа пола.
Базовая схема включает три основных компонента:

• Фаза (L) и ноль (N) от электрощита;
• Терморегулятор с клеммами L, N, L1, N1;
• Нагревательный кабель или пленка.

Фаза и ноль подводятся к входным клеммам термостата (L и N). С выходных клемм (L1 и N1) фаза и ноль идут к нагревательному элементу. Датчик температуры пола подключается к отдельным контактам (обычно обозначены как S или Sensor).
Для кабельных полов используется замкнутый контур: ток проходит по жиле, нагревает её и возвращается через нулевую жилу. Важно не перепутать полярность, хотя для двухжильного кабеля это не критично.
Для пленочных полов подключение сложнее. Каждая полоса подключается параллельно. Используются клипсы-зажимы, которые фиксируются на медных шинах. От каждой полосы прокладывается провод к распределительной коробке или напрямую к термостату.

Если площадь пола превышает 20 м² или мощность — 3,7 кВт, применяется схема с магнитным пускателем. Термостат в этом случае управляет катушкой пускателя, а сам нагрев включается через силовые контакты. Это снижает нагрузку на клеммы термостата и увеличивает безопасность.

Пошаговая инструкция по подключению

Перед началом работ отключите электропитание на щите. Используйте индикаторную отвертку, чтобы убедиться, что напряжение отсутствует.

1. Подготовьте место установки терморегулятора. Обычно он монтируется на стену на уровне 80–100 см от пола. Пробейте штробу для подводки кабеля от щита и гофру для датчика температуры пола.
2. Уложите нагревательный элемент. Соблюдайте шаг укладки, не допускайте пересечения кабелей. Зафиксируйте монтажной лентой или сеткой. Для пленки используйте скотч, не повреждая карбоновые полосы.
3. Подключите датчик температуры. Его конец должен находиться между двумя нагревательными жилами (или под пленкой), на глубине 5–10 см от поверхности. Провод прокладывайте в гофре — это позволит заменить датчик при необходимости.
4. Подведите питающий кабель к термостату. Используйте трехжильный кабель (например, ВВГнг 3×1,5 мм²). Одна жила — фаза, вторая — ноль, третья — заземление (если есть).
5. Подключите провода к терморегулятору. Строго следуйте схеме на корпусе устройства. Заводите провода в клеммы, затягивайте винты, но не перетягивайте — можно повредить жилу.
6. Проверьте сопротивление и изоляцию. Перед подачей питания измерьте сопротивление нагревательного элемента. Оно должно соответствовать паспортному значению с погрешностью до 10%. Также проверьте сопротивление изоляции — оно должно быть не менее 1 МОм.
7. Включите питание и протестируйте систему. Установите минимальную температуру, включите термостат. Через 5–10 минут проверьте, нагревается ли пол. Постепенно увеличьте температуру до 30°C и убедитесь, что система отключается при достижении заданного значения.

После успешного тестирования можно выполнять финишную отделку: заливать стяжку или укладывать напольное покрытие.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки, которые снижают эффективность системы или приводят к авариям.

• Подключение напрямую без термостата. Это приводит к постоянному нагреву, перерасходу энергии и риску перегрева покрытия. Всегда используйте терморегулятор.
• Игнорирование УЗО (устройства защитного отключения). Теплый пол — электроприбор во влажной среде. Без УЗО риск поражения током возрастает. Устанавливайте УЗО с током утечки 30 мА.
• Неправильное расположение датчика температуры. Если датчик установлен слишком близко к стене или под мебелью, он будет давать неверные показания. Размещайте его в центре участка обогрева, на равном удалении от кабелей.
• Превышение допустимой нагрузки на термостат. Подключение пола мощностью 4 кВт к термостату на 16 А вызывает перегрев клемм. Используйте пускатель при нагрузке свыше 3,7 кВт.
• Отсутствие гофры для датчика. Без гофры замена датчика потребует вскрытия стяжки. Гофра позволяет легко извлечь и установить новый датчик.

Еще одна частая ошибка — подключение нескольких контуров к одному термостату без учета суммарной мощности. Каждый контур должен быть рассчитан отдельно, а общая нагрузка — соответствовать характеристикам термостата.

Экспертное мнение

Современные термостаты поддерживают функции самодиагностики. При обрыве кабеля или коротком замыкании устройство показывает ошибку (например, E1 или Err). Это помогает быстро найти неисправность без полного демонтажа.
Также появляются решения с двойным датчиком: по полу и по воздуху. Такие термостаты автоматически выбирают приоритет. Например, в ванной комнате при включении света (через датчик движения) система может временно повысить температуру пола.

Вопросы и ответы

Заключение

Подключение теплого пола к терморегулятору — ответственный процесс, требующий внимания к деталям и соблюдения норм безопасности. Независимо от типа системы, главное — использовать качественные компоненты, правильно рассчитать нагрузку и следовать инструкциям.
Современные технологии позволяют сделать обогрев не только комфортным, но и энергоэффективным. Программируемые и Wi-Fi термостаты дают возможность оптимизировать расходы и управлять климатом удаленно. Однако даже самое продвинутое оборудование не заменит грамотного монтажа.

• Определите тип теплого пола и мощность системы перед выбором термостата.
• Всегда используйте УЗО и соблюдайте правила электробезопасности.
• Подключайте датчик температуры в гофре для возможности замены.
• При нагрузке свыше 3,7 кВт применяйте магнитный пускатель.
• Тестируйте систему до заливки стяжки или укладки покрытия.
