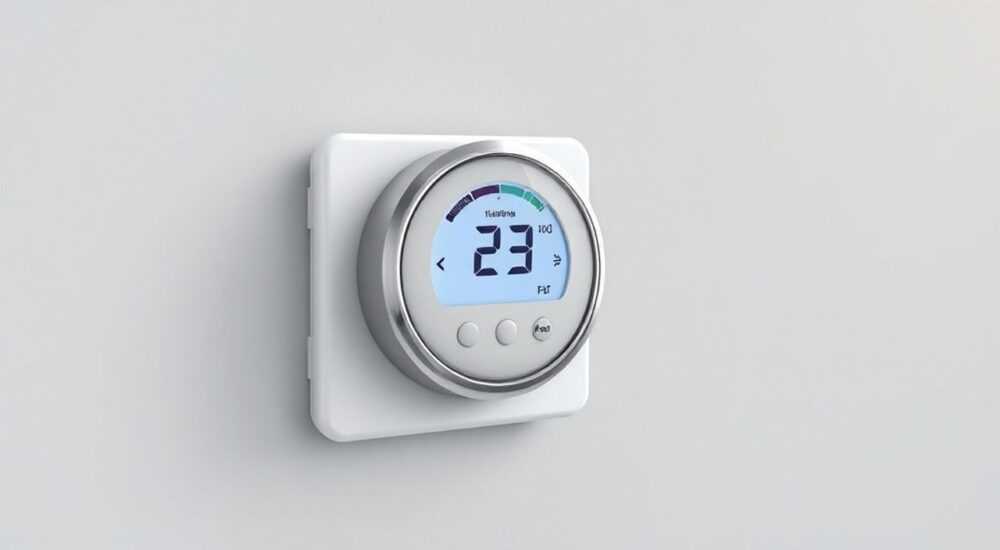

Подключить терморегулятор на теплый пол

Подключение терморегулятора к системе теплого пола — ключевой этап, от которого зависит эффективность обогрева, комфорт в помещении и долговечность всей системы. Правильно установленный регулятор позволяет поддерживать заданную температуру, экономить электроэнергию и избежать перегрева напольного покрытия. Это особенно важно при монтаже электрических и инфракрасных полов, где автоматическое управление играет решающую роль.

Типы терморегуляторов для теплого пола

Выбор подходящего терморегулятора начинается с понимания его функциональных возможностей и совместимости с типом теплого пола. Существуют различные модели, отличающиеся по способу управления, дизайну и степени автоматизации.

Наиболее распространены три основные категории: механические, электронные и программируемые (умные) терморегуляторы. Механические устройства просты в использовании и надежны, но не позволяют точно настраивать график работы. Электронные модели обеспечивают более точное поддержание температуры и имеют цифровой дисплей. Программируемые терморегуляторы — это уже часть «умного дома»: они могут работать по расписанию, реагировать на присутствие людей и управляться через смартфон.

Кроме того, различают однозонные и многозонные регуляторы. Первые управляют одним контуром обогрева, вторые — несколькими, что актуально для больших домов или квартир с раздельными зонами обогрева.

Как выбрать по типу пола

Не все терморегуляторы универсальны. Для кабельных, матовых и пленочных полов могут потребоваться разные подходы к подключению.

• Для резистивных кабелей и нагревательных матов подойдут большинство стандартных моделей с внешним датчиком температуры пола.
• Для инфракрасных пленочных полов рекомендуются регуляторы с функцией ограничения максимальной температуры (обычно до 28–30 °C), чтобы не повредить ламинат или паркет.
• Если используется водяной теплый пол, применяются специальные сервоприводы и комнатные термостаты, управляющие коллектором.

Подготовка к подключению: что нужно знать

Перед началом монтажа важно оценить состояние электропроводки, мощность подключенного оборудования и место установки терморегулятора. Ошибки на этом этапе могут привести к перегреву, короткому замыканию или некорректной работе системы.

Место установки выбирается с учетом нескольких факторов. Во-первых, терморегулятор должен находиться на высоте 30–120 см от пола — так датчик будет адекватно оценивать температуру в зоне комфорта. Во-вторых, рядом не должно быть источников тепла (батареи, окна с прямым солнечным светом), чтобы избежать ложных срабатываний.

Также необходимо рассчитать суммарную мощность нагревательного контура. Большинство бытовых терморегуляторов рассчитаны на нагрузку до 16 А (что соответствует примерно 3,5–4 кВт). Если мощность теплого пола выше — требуется установка магнитного пускателя (контактора), который будет управлять включением/выключением через терморегулятор.

Что проверить перед подключением

• Наличие отдельной линии электропитания от щитка с УЗО или дифавтоматом (минимум 16 А).
• Состояние нагревательного кабеля или пленки (измерение сопротивления мультиметром).
• Правильность укладки датчика температуры в гофрированную трубку на расстоянии 50–70 см от стены.
• Соответствие сечения проводов: для нагрузки до 3 кВт — минимум 1,5 мм², свыше — 2,5 мм².

Схемы подключения терморегулятора

Существует несколько стандартных схем подключения, выбор которых зависит от типа терморегулятора и конфигурации сети. Наиболее распространенная — двухпроводная схема с внешним датчиком.

В классической схеме фаза (L) подается на вход терморегулятора, ноль (N) — напрямую к нагревательному элементу. Выход терморегулятора (нагрузка) соединяется с фазным проводом нагревателя. Датчик температуры подключается к соответствующим клеммам (обычно обозначаются как S или Sensor).

Для безопасной эксплуатации система должна быть защищена УЗО с током утечки 30 мА. Это предотвратит поражение электрическим током при повреждении изоляции кабеля.

Пример подключения электронного терморегулятора

1. Отключите питание на распределительном щитке.
2. Подведите к месту установки три провода: фаза (L), ноль (N), заземление (PE) — если есть.
3. Уложите отдельно провод от датчика температуры пола (двужильный, 2×0.75 мм²).
4. Подключите провода к клеммам терморегулятора согласно маркировке:
   • L — вход фазы;
   • N — вход нуля;
   • Lout — выход на нагревательный элемент;
   • S — датчик температуры.
5. Закрепите терморегулятор в монтажной коробке, подайте питание и протестируйте работу.

Пошаговая инструкция по установке

Установка терморегулятора — процесс, требующий внимательности и знания основ электромонтажа. Ниже приведена универсальная инструкция, применимая к большинству моделей электрических теплых полов.

Шаг 1: Подготовка материалов и инструментов

• Терморегулятор подходящего типа;
• Монтажная коробка (подрозетник);
• Провода: ВВГнг 3×1.5 мм² для питания, 2×0.75 мм² для датчика;
• Гофрированная трубка для датчика (диаметр 16 мм);
• Инструменты: отвертки, плоскогубцы, индикатор, мультиметр, перфоратор.

Шаг 2: Установка монтажной коробки

Выберите место на стене, соответствующее требованиям. С помощью перфоратора сделайте отверстие под коробку. Убедитесь, что она установлена ровно и надежно зафиксирована. От коробки до пола проложите штробу для гофрированной трубки, в которую будет уложен провод датчика.

Шаг 3: Подключение проводов

Подведите кабель питания от щитка. Провод датчика заведите в гофру и аккуратно протяните до места установки датчика под полом. Зачистите концы проводов на 5–7 мм и подключите к клеммам терморегулятора строго по схеме.

Шаг 4: Тестирование и запуск

Перед закрытием крышки проверьте целостность цепи мультиметром. Включите питание на щитке, установите минимальную температуру на терморегуляторе. Постепенно увеличивайте значение — при достижении порога должна загореться индикация включения. Через 10–15 минут пол должен начать нагреваться.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении терморегуляторов. Вот самые частые проблемы и способы их устранения.

• Неправильное расположение датчика температуры. Установка слишком близко к стене или под источником тепла дает неверные показания. Решение: монтировать датчик строго в середине между двумя витками кабеля, на глубине 5–10 см от поверхности пола.
• Подключение без УЗО. Это грубое нарушение правил безопасности. При утечке тока может возникнуть поражение или пожар. Решение: всегда использовать УЗО или дифавтомат.
• Превышение нагрузки на терморегулятор. Подключение пола мощностью 5 кВт к регулятору на 16 А приведет к перегреву контактов. Решение: использовать магнитный пускатель при нагрузке свыше 3,5 кВт.
• Повреждение датчика при стяжке. Нередко при заливке бетона случайно повреждают провод. Решение: использовать гофрированную трубку и не заливать ее полностью, оставляя свободный конец для замены.

Экспертное мнение

Интервью с Михаилом Смирновым, руководителем монтажной бригады, 15 лет в сфере теплых полов

— Михаил, какие новшества в области терморегуляторов вы считаете наиболее значимыми?

«Сейчас активно развиваются Wi-Fi-термостаты. Они позволяют управлять обогревом удаленно, получать уведомления о неисправностях и интегрироваться с голосовыми помощниками. Например, можно сказать: „Алиса, включи теплый пол в ванной“ — и система сработает. Также появляются модели с ИИ, которые учатся вашему режиму и сами регулируют температуру».

— Какие советы вы дадите тем, кто собирается подключать терморегулятор самостоятельно?

«Не экономьте на автоматике. Лучше купить один качественный терморегулятор, чем два дешевых. И обязательно делайте тестовый запуск до укладки финишного покрытия. Если что-то пойдет не так — легче исправить сейчас, чем через месяц при ремонте».

Вопросы и ответы

Заключение

Подключение терморегулятора к теплому полу — ответственный процесс, от которого зависит безопасность, комфорт и экономичность системы обогрева. Грамотный монтаж требует соблюдения норм электробезопасности, правильного выбора оборудования и внимания к деталям.

• Выбирайте терморегулятор с учетом типа пола и суммарной мощности.
• Всегда используйте УЗО или дифавтомат для защиты.
• Правильно устанавливайте датчик температуры в гофрированную трубку.
• Проверяйте работу системы до финишной отделки.
• Предпочтение отдавайте моделям с программированием и Wi-Fi для удобства управления.
