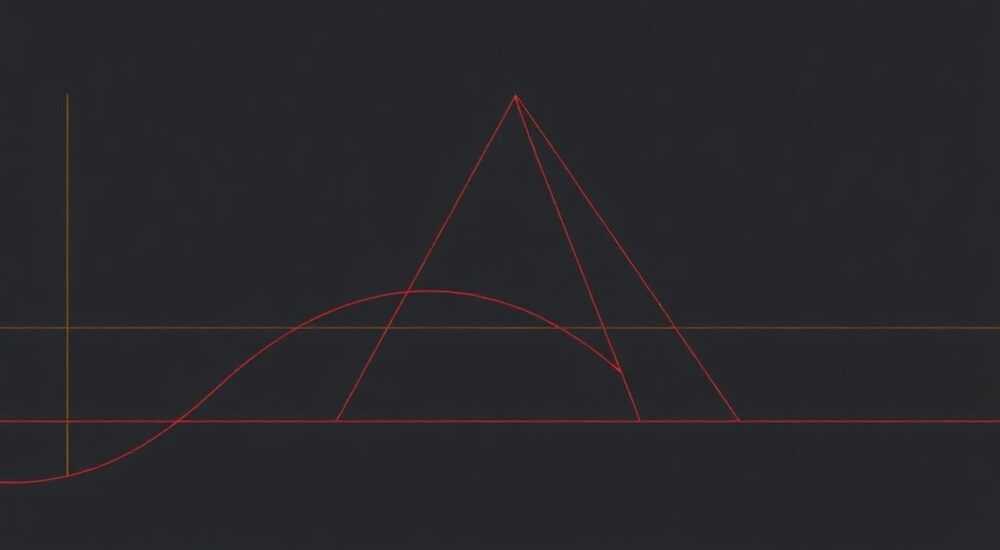

Полилиния в автокаде как рисовать

Полилиния в AutoCAD — это один из ключевых инструментов для создания сложных линейных объектов, сочетающих прямые отрезки и дуги в единую геометрию. В отличие от обычных линий, полилинии можно легко редактировать, изменять ширину, применять заливку и использовать в качестве контуров для штриховки или 3D-моделирования. Освоение этого инструмента особенно важно для архитекторов, инженеров и чертёжников, которым требуется точность и контроль над формой.

Что такое полилиния в AutoCAD и чем она отличается от обычной линии

Полилиния (или PLINE) — это составной объект, состоящий из одного или нескольких связанных между собой сегментов: прямых линий и/или дуг. Все сегменты являются частью одного целого, что делает полилинию удобной для перемещения, копирования, масштабирования и модификации. Это особенно важно при создании сложных контуров, например, планов помещений, трассировки коммуникаций или осевых линий.

В отличие от простых линий (LINE), которые существуют независимо друг от друга, полилиния сохраняет целостность. Если вы выберете одну её часть — будет выделена вся цепочка. Это упрощает управление чертежом и снижает риск случайного разрыва контура. Кроме того, полилинии поддерживают такие параметры, как начальная и конечная ширина, что позволяет создавать условные обозначения, например, толстые линии электропроводки или границы дорожного покрытия.

Когда использовать полилинию, а когда — отдельные линии?

Выбор между LINE и PLINE зависит от задачи. Если вы проектируете временный эскиз или работаете с разрозненными элементами, подойдут обычные линии. Однако если требуется создать единый контур, например, внешний периметр здания, осевую линию дороги или схему трубопровода, — полилиния предпочтительнее.

Как нарисовать полилинию в AutoCAD: пошаговая инструкция

Создание полилинии — базовый навык, который должен освоить каждый пользователь AutoCAD. Процесс прост, но требует понимания доступных опций.

1. Запустите команду PLINE. Можно ввести в командной строке PL или найти кнопку на панели «Рисование».
2. Укажите начальную точку на чертеже — кликните мышью или введите координаты (например, 0,0).
3. Переместите курсор и задайте вторую точку. Появится первый сегмент — прямая линия.
4. Продолжайте добавлять точки. После каждой точки AutoCAD ожидает следующую команду.
5. Для завершения нажмите Enter или правую кнопку мыши и выберите «Завершить».

Во время построения доступны важные опции:

• Дуга (Arc) — переключает режим рисования с прямых на дуги.
• Ширина (Width) — задаёт толщину линии. Можно указать начальную и конечную ширину (например, для стрелок).
• Замкнуть (Close) — автоматически соединяет последнюю точку с первой.
• Отменить (Undo) — отменяет последний сегмент без выхода из команды.

Пример: создание прямоугольного контура с помощью полилинии

Представьте, что вам нужно нарисовать план комнаты размером 4×6 метров.

1. Введите PL → Enter.
2. Укажите первую точку: 0,0.
3. Введите @4000,0 — горизонтальный сегмент длиной 4 м.
4. Введите @0,6000 — вертикальный сегмент.
5. Введите @-4000,0 — обратный горизонтальный.
6. Введите C (Close) → Enter, чтобы замкнуть контур.

Готово: вы получили замкнутый прямоугольник, готовый к штриховке.

Редактирование полилинии: основные команды и приёмы

После создания полилинии часто возникает необходимость её изменить: добавить вершину, удалить сегмент, изменить форму или ширину. AutoCAD предоставляет несколько способов:

• PEDIT (Polyline Edit) — основная команда для редактирования.
• ГР (GRIPS) — ручки, активируемые при выборе объекта.
• Редактор чертежа (через двойной щелчок) — современный интерфейс в новых версиях AutoCAD.

Чтобы вызвать PEDIT, введите PE в командной строке, выберите полилинию и получите доступ к опциям:

• Присоединить (Join) — объединяет отдельные линии и дуги в полилинию, если они соприкасаются концами.
• Ширина (Width) — задаёт единую толщину всем сегментам.
• Редактировать вершины (Edit Vertex) — позволяет перемещать, добавлять или удалять узлы.
• Сгладить (Fit/Spline) — преобразует ломаную в плавную кривую.

Как объединить линии в полилинию?

Иногда чертёж содержит разрозненные отрезки, которые нужно превратить в единую полилинию. Условие: концы должны совпадать с точностью до допуска (Fuzz distance).

1. Введите PE → Enter.
2. Выберите одну из линий.
3. Выберите опцию Присоединить (Join).
4. Укажите все линии, которые нужно объединить.
5. Нажмите Enter.

Если линии не соединены, AutoCAD предложит задать расстояние допуска. Введите значение (например, 10 мм), и система автоматически «подтянет» концы.

Опции и особенности полилинии: ширина, дуги, замыкание

Полилиния становится мощным инструментом благодаря своим встроенным возможностям. Рассмотрим ключевые функции подробно.

Ширина полилинии: визуализация и применение

Ширина — это не просто толщина линии. Это параметр, влияющий на вид объекта при печати и визуализации. Ширина может быть постоянной или переменной.

Например:

• Начальная ширина = 0, конечная = 50 — создаёт стрелку.
• Начальная = 100, конечная = 100 — сплошная полоса.

Чтобы задать ширину:

1. В процессе рисования введите W.
2. Укажите начальную ширину.
3. Укажите конечную ширину.
4. Продолжайте рисовать — все последующие сегменты будут иметь эту ширину.

Работа с дугами внутри полилинии

Полилиния может содержать как прямые, так и дуговые сегменты. Чтобы перейти в режим дуги, введите A во время выполнения команды PLINE.

После этого доступны опции:

• Центр (CE) — указать центр дуги.
• Угол (A) — задать угол дуги.
• Длина хорды (L) — установить длину.
• Направление (D) — задать касательное направление.

Чтобы вернуться к прямым сегментам, введите L (Line).

Замыкание полилинии: зачем и как

Замкнутая полилиния — это контур без разрывов. Он необходим для:

• Штриховки (HATCH).
• Выдавливания в 3D (EXTRUDE).
• Расчёта площади (LIST или MEASUREGEOM).

Замкнуть можно двумя способами:

1. Во время рисования — введите C (Close).
2. После создания — через PEDIT → Close.

Типичные ошибки при работе с полилиниями и как их избежать

Даже опытные пользователи допускают ошибки. Вот самые распространённые:

• Забывают про Z-координату. Линии могут не объединиться из-за различий по высоте. Решение: перед объединением установите Z=0 для всех объектов.
• Не используют опцию Fuzz при Join. Если концы не совпадают, команда не сработает. Решение: задайте допуск (например, 1–5 мм).
• Путают полилинию с мультилинией (MLINE). MLINE — это параллельные линии, а не единый контур. Не подходит для штриховки.
• Задают слишком большую ширину. При масштабировании чертежа толстые линии могут «закрывать» детали. Решение: используйте слои с разными типами линий вместо ширины.

Почему полилиния не штрихуется?

Если команда HATCH не работает, причины могут быть:

• Контур не замкнут — даже малейший зазор мешает.
• Сегменты не соединены — есть разрыв между концами.
• Объект — не полилиния, а группа линий.

Решение: используйте команду CLOSE в PEDIT или проверьте контур через _BOUNDARY.

Экспертное мнение

Вопросы и ответы

Заключение

Полилиния в AutoCAD — это не просто инструмент рисования, а основа качественного и профессионального чертежа. Умение правильно создавать, редактировать и использовать полилинии напрямую влияет на скорость работы, точность и удобство внесения изменений. Освоив команду PLINE и её опции, вы получаете контроль над формой, структурой и визуальным представлением объектов.

• Используйте команду PL для быстрого создания полилинии.
• Применяйте опции Ширина, Дуга и Замкнуть для повышения эффективности.
• Редактируйте полилинии через PEDIT или ручки (GRIPS).
• Всегда проверяйте замкнутость контура перед штриховкой.
• Избегайте Z-смещений и разрывов при объединении сегментов.
